工作变形分析（ODS）与模态测试（Modal Testing）：振动分析中的双剑合璧

12小时前浏览4

在工程领域，振动分析是确保设备性能与安全的关键环节。其中，工作变形分析（ODS，Operating Deflection Shape）和模态测试（Modal Testing）是两种备受关注的振动分析方法。它们虽同属振动分析范畴，却有着截然不同的应用场景与侧重点，堪称振动分析领域的“双剑合璧”。

一、工作变形分析（ODS）：实况直播般的现场洞察

（一）ODS的定义与原理

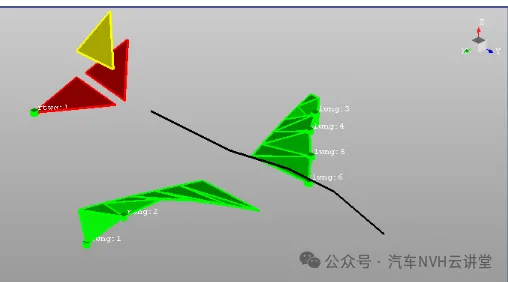

工作变形分析，顾名思义，是在设备实际运行状态下，对其振动变形情况进行的实时监测与分析。它就像一台高精度的“现场摄像机”，能够捕捉到设备在各种复杂工况下真实的振动行为。其原理是通过在设备关键部位安装传感器，收集振动数据，再利用专业的数据分析软件，将这些数据转化为直观的振动变形图像，从而让工程师清晰地看到设备在运行过程中的每一个微小变形细节。

（二）ODS的独特优势

1. 真实反映运行状态：ODS的最大优势在于其“真实性”。它直接在设备的实际运行环境中进行测量，不受实验室条件限制，能够准确反映设备在实际工况下的振动情况。无论是高速运转的电机、复杂工况下的桥梁，还是行驶中的汽车，ODS都能如实记录其在真实环境中的振动变形模式。

2. 故障诊断的“火眼金睛”：当设备出现异常振动时，ODS能够迅速定位问题源头。它可以帮助工程师快速确定是哪个部件在特定工况下产生了过大的变形或振动，从而为故障的快速修复提供有力支持。例如，在汽车行驶过程中出现的车门共振问题，通过ODS可以精准地找到共振部位，无需对车辆进行大规模拆解，大大节省了时间和成本。

3. 动态监测与预警：借助ODS，还可以对设备进行长期的动态监测。通过持续收集和分析振动数据，工程师可以实时掌握设备的健康状态，及时发现潜在的振动问题，并提前发出预警，避免设备故障的进一步恶化，有效延长设备的使用寿命。

（三）ODS的应用场景

ODS在众多领域都有着广泛的应用。在航空航天领域，它被用于监测飞机发动机叶片的振动情况，确保飞行安全；在汽车制造行业，ODS可用于检测汽车车身在行驶过程中的振动变形，优化车身结构设计；在工业制造领域，通过ODS可以监测大型机械设备在生产过程中的振动状态，及时发现并解决振动问题，提高生产效率和产品质量。

二、模态测试（Modal Testing）：实验室里的精准剖析

（一）模态测试的定义与原理

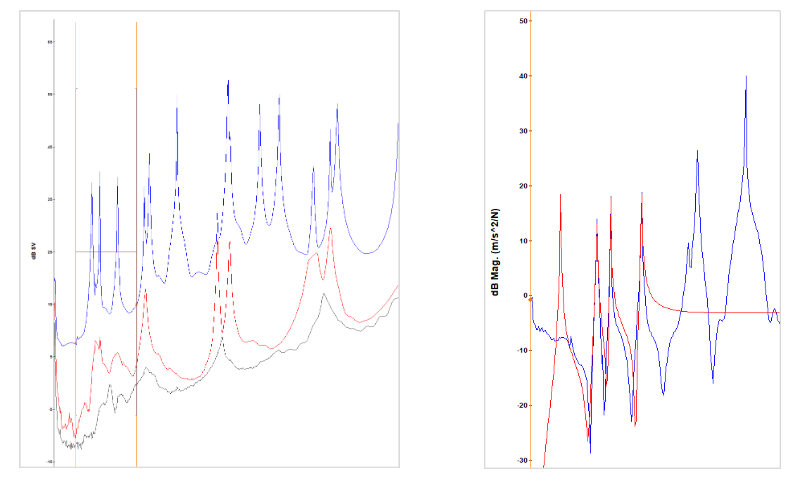

模态测试则更像是在实验室里进行的“模拟实验”。它通过对设备或结构施加特定的激励，使其产生振动，然后测量其振动响应，从而确定设备的固有振动特性。这些固有特性包括固有频率、模态振型和阻尼比等。模态测试的原理是基于结构动力学理论，通过分析结构在不同激励频率下的振动响应，建立结构的模态模型，进而深入了解结构的振动行为。

（二）模态测试的独特优势

1. 精确揭示固有特性：模态测试能够在实验室的控制环境下，精确地测量设备的固有振动特性。这些特性是设备设计和优化的基础，对于预测设备在实际使用中的振动行为至关重要。通过模态测试，工程师可以准确地知道设备在哪些频率下容易发生共振，从而在设计阶段采取相应的措施，避免共振问题的发生，提高设备的可靠性和稳定性。

2. 设计优化的“指南针”：在设备的研发和设计阶段，模态测试是不可或缺的工具。它可以帮助工程师优化结构设计，调整结构的固有频率，使其远离工作频率范围，从而减少振动对设备性能的影响。例如，在汽车设计中，通过模态测试可以优化车身结构，降低车内噪声和振动，提高乘坐舒适性。

3. 质量检验与验收：模态测试还可以用于设备的质量检验和验收。通过对比实际测量的模态参数与设计参数，可以判断设备是否符合设计要求，是否存在制造缺陷或质量问题。这在大型机械设备和精密仪器的生产过程中尤为重要，能够确保设备的质量和性能达到预期标准。

（三）模态测试的应用场景

模态测试在工程领域同样有着广泛的应用。在建筑结构领域，通过模态测试可以确定建筑物的抗震性能，为建筑设计提供依据；在机械制造行业，模态测试用于优化机械零部件的设计，提高其抗振性能；在电子设备领域，模态测试可以帮助工程师优化电子产品的外壳结构，减少振动对内部元件的影响，提高产品的可靠性和使用寿命。

三、ODS与模态测试的区别

（一）测试条件

ODS：在设备的实际运行环境中进行，能够真实反映设备在实际工况下的振动情况。它不受实验室条件的限制，可以适应各种复杂的工作环境，如高温、高压、高湿度等。

模态测试：通常在实验室的控制环境下进行，需要对设备施加特定的激励，以测量其固有振动特性。实验室环境相对稳定，能够精确控制测试条件，但可能与实际工况存在一定差异。

（二）测试目的

ODS：主要目的是监测设备在实际运行过程中的振动变形情况，及时发现和诊断振动问题，确保设备的正常运行。它更关注设备在特定工况下的即时振动状态，是一种动态监测和故障诊断工具。

模态测试：旨在确定设备的固有振动特性，为设备的设计、优化和质量检验提供依据。它关注的是设备在各种可能的外力作用下的振动行为，是一种静态的特性分析工具。

（三）应用场景

ODS：适用于设备的运行监测和故障诊断。它可以在设备运行过程中实时收集振动数据，快速定位振动问题的源头，为设备的维护和修复提供指导。例如，在工业生产线上，通过ODS可以实时监测设备的振动状态，及时发现设备的异常振动，避免设备故障导致的生产中断。

模态测试：主要用于设备的研发和设计阶段，帮助工程师优化结构设计，提高设备的抗振性能。它还可以用于设备的质量检验和验收，确保设备符合设计要求。例如，在汽车研发过程中，通过模态测试可以优化车身结构，降低车内噪声和振动，提高乘坐舒适性。

四、ODS与模态测试的结合应用

尽管ODS和模态测试在测试条件、目的和应用场景上存在差异，但它们并非孤立存在，而是可以相互补充，共同为设备的振动分析和优化提供更全面的解决方案。

在设备的研发过程中，首先可以通过模态测试确定设备的固有振动特性，为结构设计提供指导。然后，在设备实际运行过程中，利用ODS进行实时监测，验证模态测试的结果是否准确，并及时发现和解决实际运行中出现的振动问题。例如，在桥梁设计中，通过模态测试可以确定桥梁的固有频率，避免桥梁在风力等外力作用下发生共振。而在桥梁实际使用过程中，通过ODS可以实时监测桥梁的振动情况，及时发现潜在的安全隐患，确保桥梁的安全运行。

五、总结

工作变形分析（ODS）和模态测试（Modal Testing）作为振动分析领域的两大重要方法，各有其独特的优势和应用场景。ODS如同一位经验丰富的“现场工程师”，能够在设备实际运行过程中实时监测振动情况，快速诊断问题；而模态测试则像一位严谨的“实验室科学家”，在实验室里精确剖析设备的固有振动特性，为设计和优化提供理论支持。两者结合使用，可以实现从理论到实践的完美衔接，为设备的振动分析和优化提供全方位的保障。

在实际工程实践中，工程师们应根据具体的设备类型、测试目的和应用场景，合理选择ODS和模态测试方法，充分发挥它们的优势，以确保设备的性能和安全。无论是航空航天、汽车制造，还是工业生产、建筑结构等领域，ODS和模态测试都发挥着不可或缺的作用，为现代工程的发展保驾护航。
