本案例为入门案例,对平板上边界层的层流到湍流过渡进行建模。自由流湍流强度为 3.3%。本案例利用Fluent中的转捩模型,进行仿真计算。并对平板上的摩擦系数进行监测,与文献的计算结果进行比较,实现对仿真计算准确性的验证。适合fluent初学者练手使用。

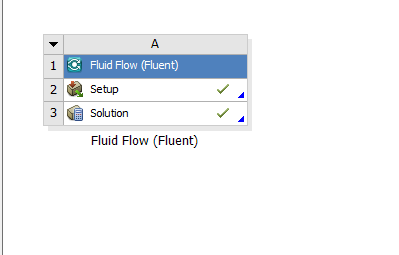

本案例具体设置如下图:
2.1 General设置与网格导入

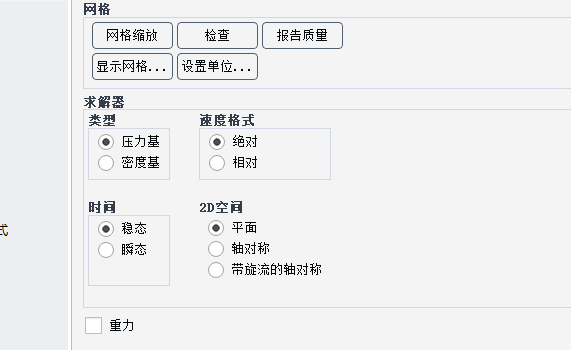

首先导入网格,然后勾选为稳态计算,并选择压力基求解器。
通用计算设置示意图
2.2 材料设置

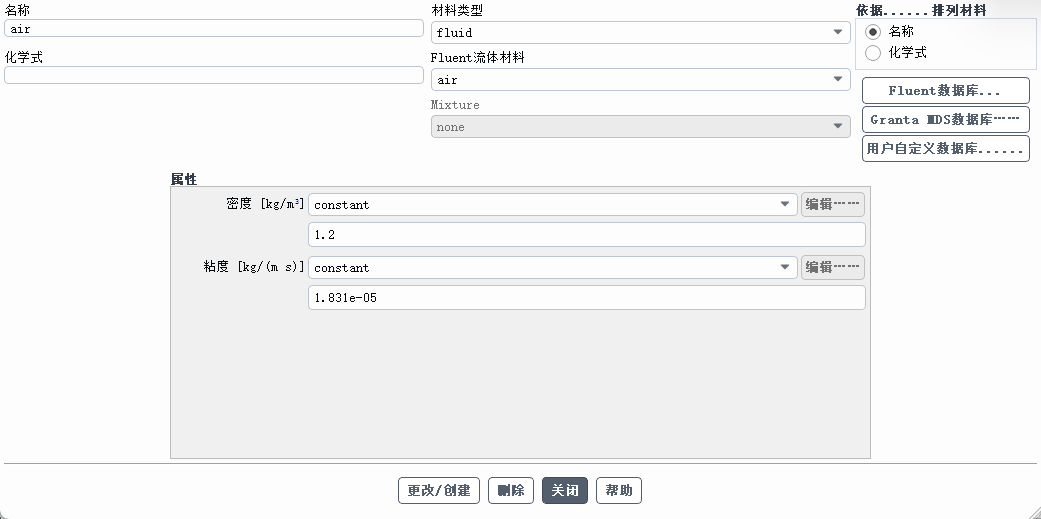

依据相关文献中的数据,对材料进行设置,相关设置如下如所示:
流体材料设置
2.3 模型设置

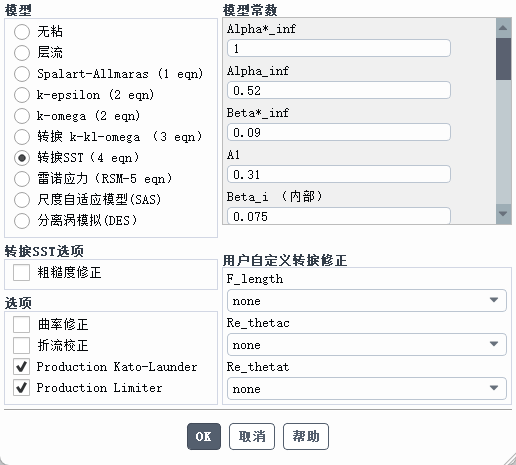

本案例所选用的模型为转捩sst模型,相关设置如下图所示:
2.4 边界条件设置

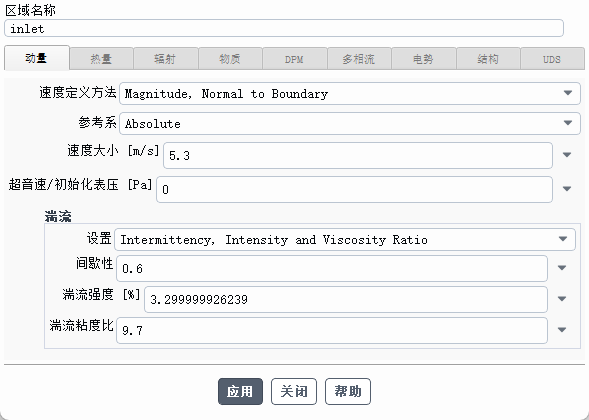

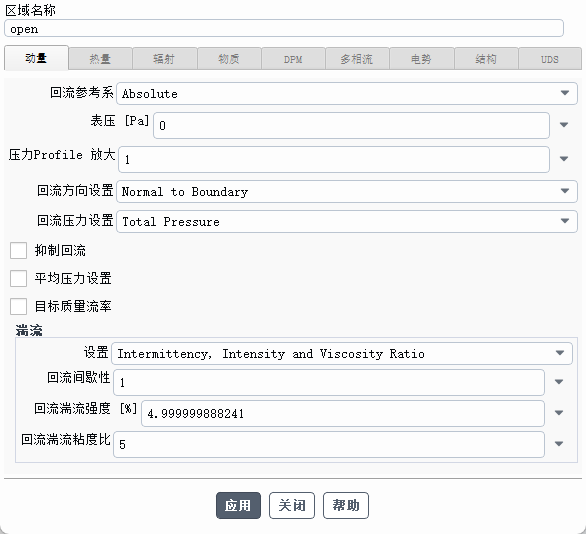

对速度入口边界进行设置,来流速度为5.3m/s,湍流强度为3.3,间歇性为5.3,对压力出口进行设置,间歇性设置为1,具体设置如下图:
2.5 初始化设置

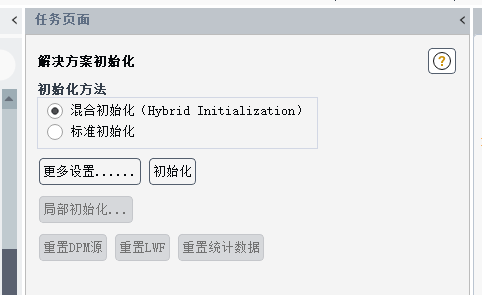

进行混合初始化设置,具体设置如下图:
混合初始化设置示意图
2.6 计算设置

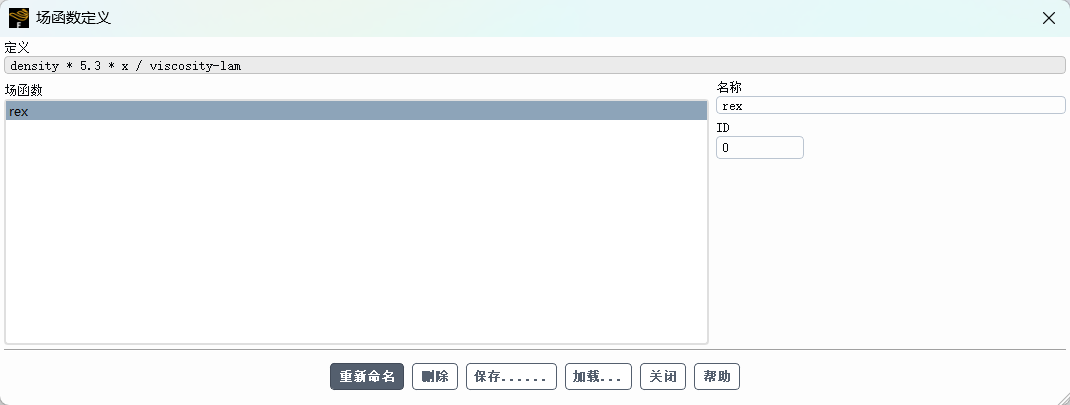

此处进行的计算设置如下:
运行计算设置示意图
3.1 后处理结果

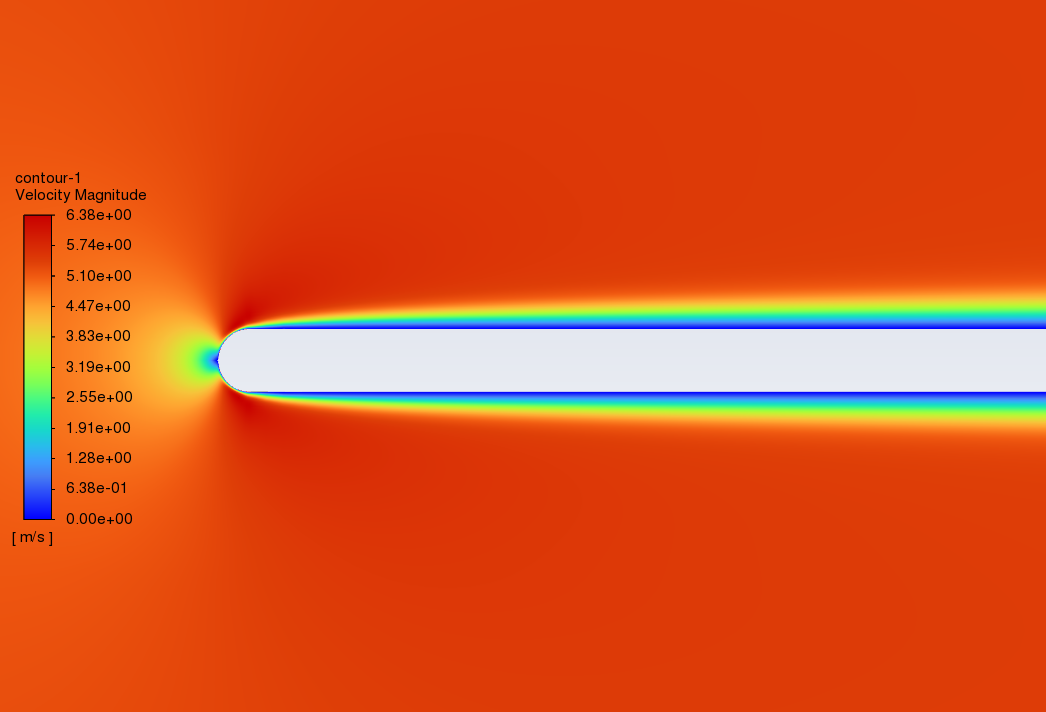

对平板层流到湍流的转捩的仿真计算结果进行可视化处理,其速度云图如下图所示:
速度可视化云图
3.2 计算结果对比

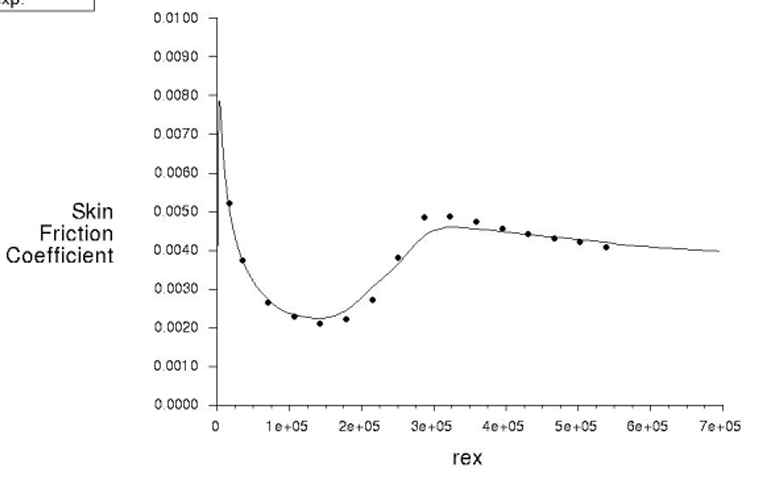

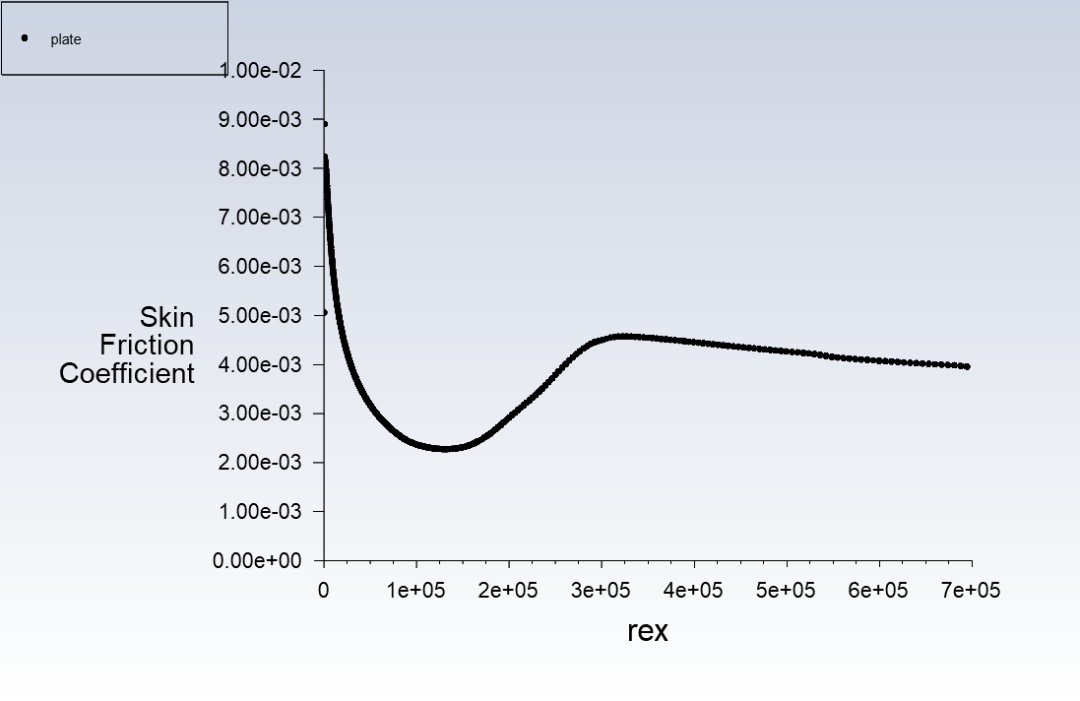

对平板表面的摩擦系数进行计算,可以得到如下图所示的结果,由图可以发现,该结果与Fluent官方案例的结果一致:
板上摩擦系数仿真计算结果 | 文献计算结果 |
