Fluent | 流体仿真软件仿真基础，层流实例—空气绕流

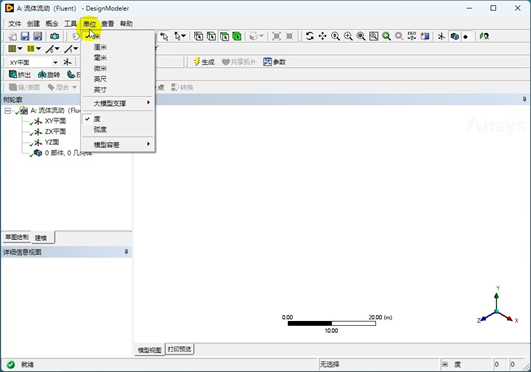

单位设置: 在⼏何结构上点击右键启动DesignModeler后，⾸先需要选择单位，本案例使           ⽤毫⽶作为基本单位。

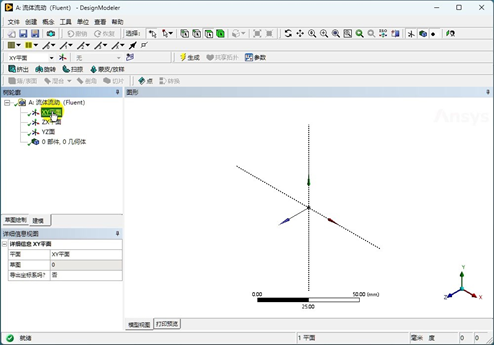

草图创建: 新建草图后选择XY平⾯作为绘图平⾯，点击草图绘制标签开始绘制，绘制矩形和圆

基本图形: 绘制⼀个矩形和⼀个圆，通过点击向下箭头可以显示圆形⼯具。

尺⼨标注: 标注尺⼨时显示所有尺⼨便于观察，包括⻓度和圆的尺⼨。

参数设置: 设置矩形尺⼨为h3=150mm，v4=400mm，可以移动尺⼨位置优化显示效果。

⽣成操作:   完成尺⼨标注后点击⽣成按钮创建草图，然后进⼊概念菜单选择操作。

表⾯设置:  选择草图表⾯后，可以选择添加冻结选项，采⽤默认设置即可，点击

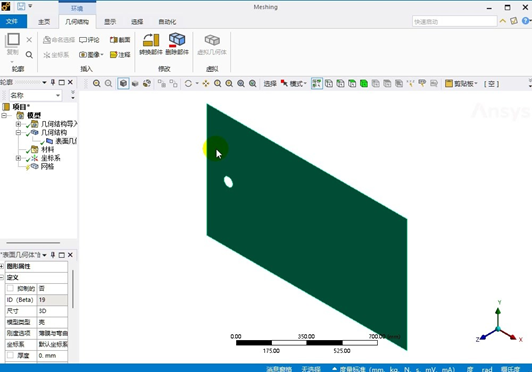

⽣成完成模型创建。

2、划分⽹格

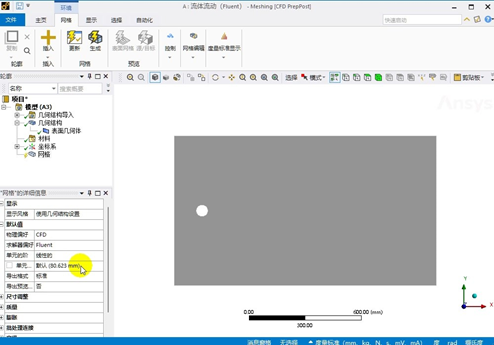

启动⽹格⼯具: 在⽹格上点击右键打开Meshing应⽤程序，在轮廓树中切换到⽹格卡。

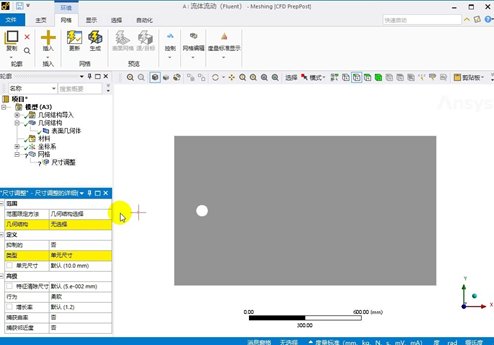

更改单元尺⼨

基本参数: 将单元尺⼨更改为10mm，这是⽹格划分的基础尺⼨设置。

求解器偏好: 选择Fluent作为求解器，保持线性单元设置，设置边缘的尺⼨

分区设置: 选择旗杆边线，设置分区类型为分区数量，数量为30个分区。

⾼级参数: 保持默认的柔软⾏为和1.2的增⻓率设置。

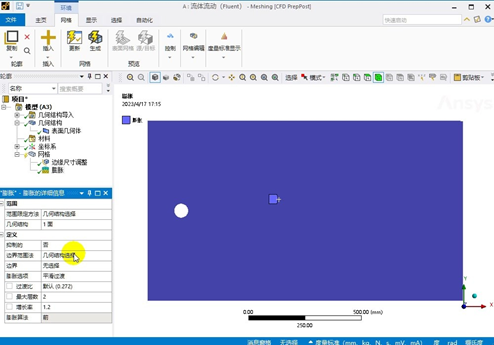

边界选择: 选择旗杆边线作为膨胀边界。

参数设置: 设置第⼀层厚度为1mm，最⼤层数为10层，增⻓率为1.1。

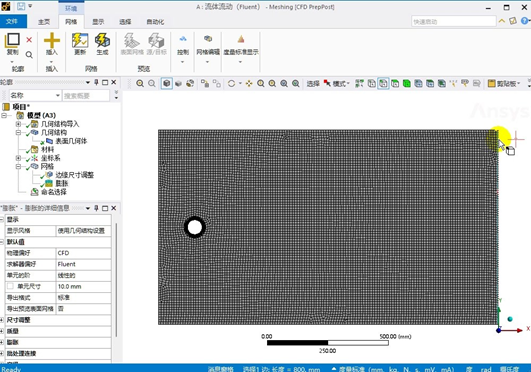

⽣成操作: 完成设置后点击⽣成按钮⽣成⽹格。

⼊⼝设置: 命名为inlet，类型为速度⼊⼝，设置速度为4m/s。

出⼝设置: 命名为outlet，类型为压⼒出⼝，保持默认参数。

l壁⾯设置: 模型上下边线命名为wall1，旗杆边线命名为wall2。

3、设置分析系统

精度选择: 启动Fluent应⽤程序时选择双精度模式。

处理器设置: 根据计算需求调整处理器数量，本案例使⽤8个处理器。

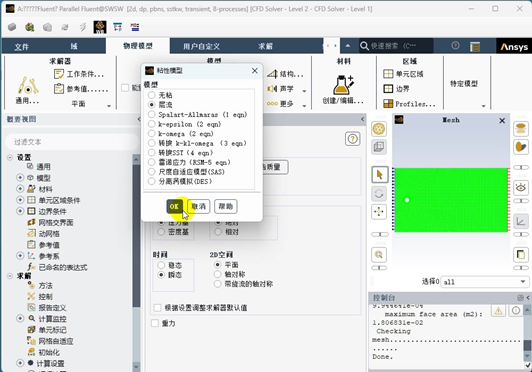

4、设置粘性模型

5、设置边界条件

材料设置: 使⽤默认空⽓材料，密度为1.225kg / m3，粘度为常数。

⼊⼝条件: 设置速度⼊⼝⼤⼩为4m/s。

出⼝条件:  压⼒出⼝保持默认⼤⽓压条件。

6.设置参考值

参考位置: 将⼊⼝inlet设置为参考位置，⽤于后续结果分析。

7.设置求解

算法选择: 采⽤PISO算法，压⼒项选择标准格式。

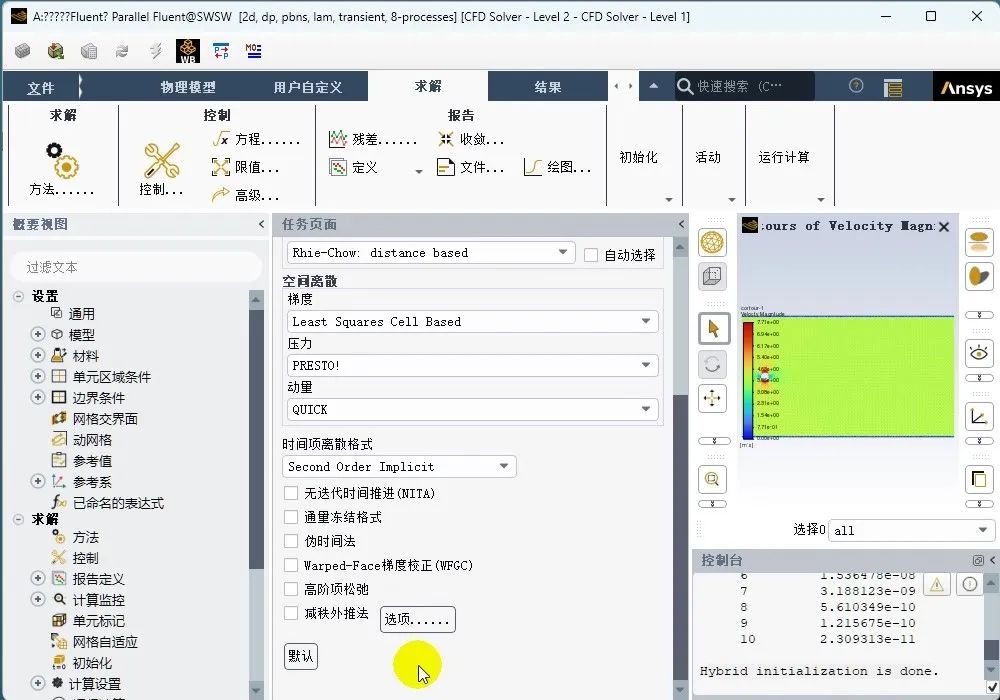

离散格式: 动量项选择QUICK格式，时间项选择⼆阶隐式格式。

初始化: 使⽤混合初始化⽅法完成初始条件设置。

8.设置动画

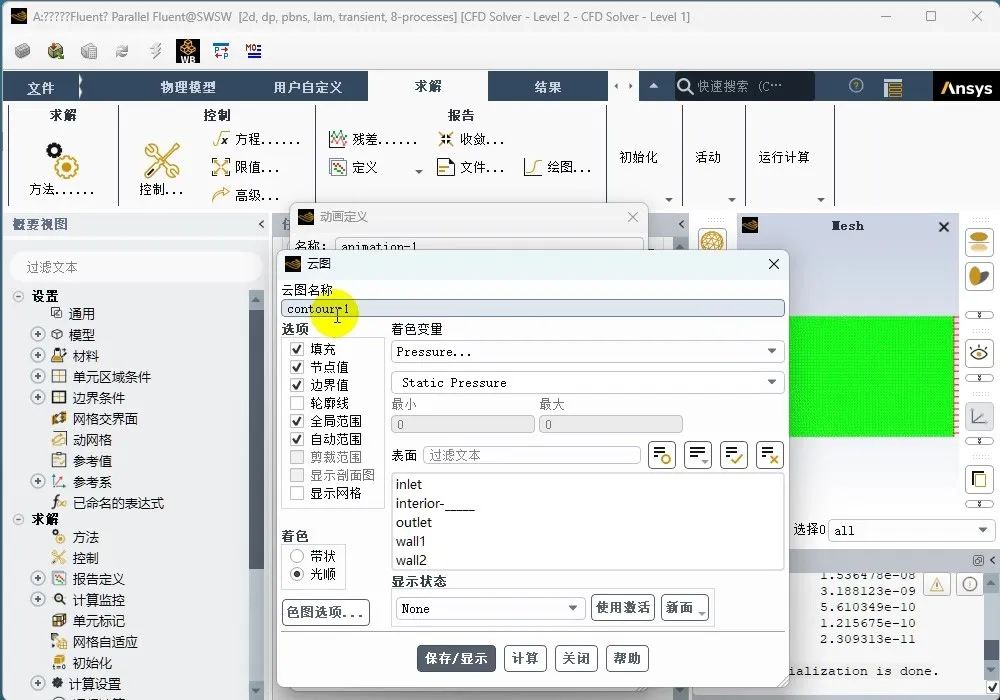

创建云图: 新建名为contour-1的云图，变量选择速度。

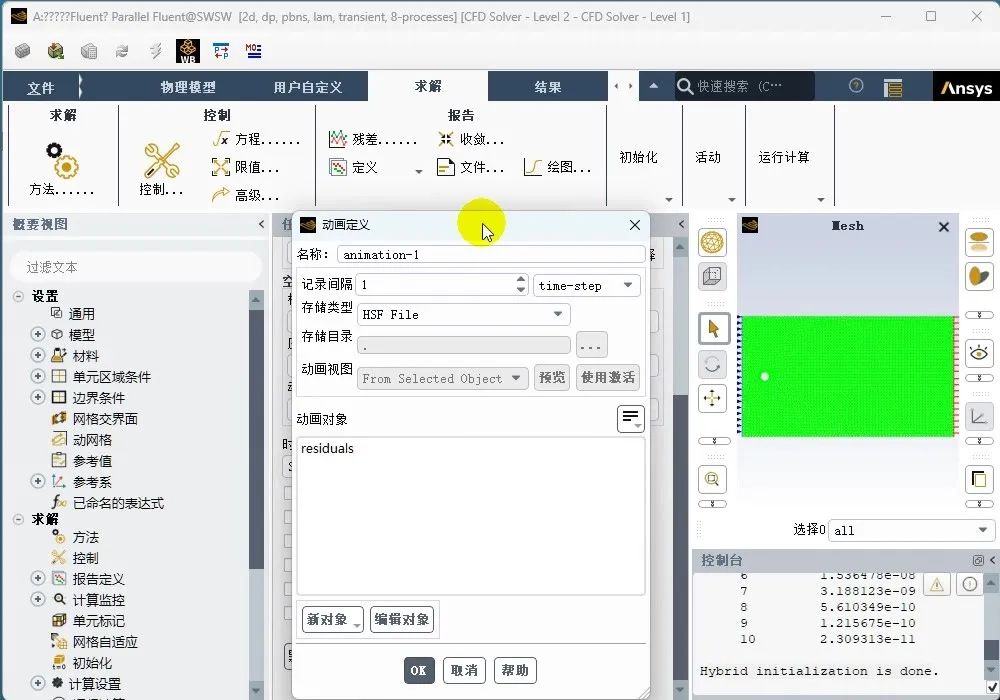

记录设置: 设置记录间隔为1个时间步⻓，存储类型为HSF⽂件。

9.求解阶段

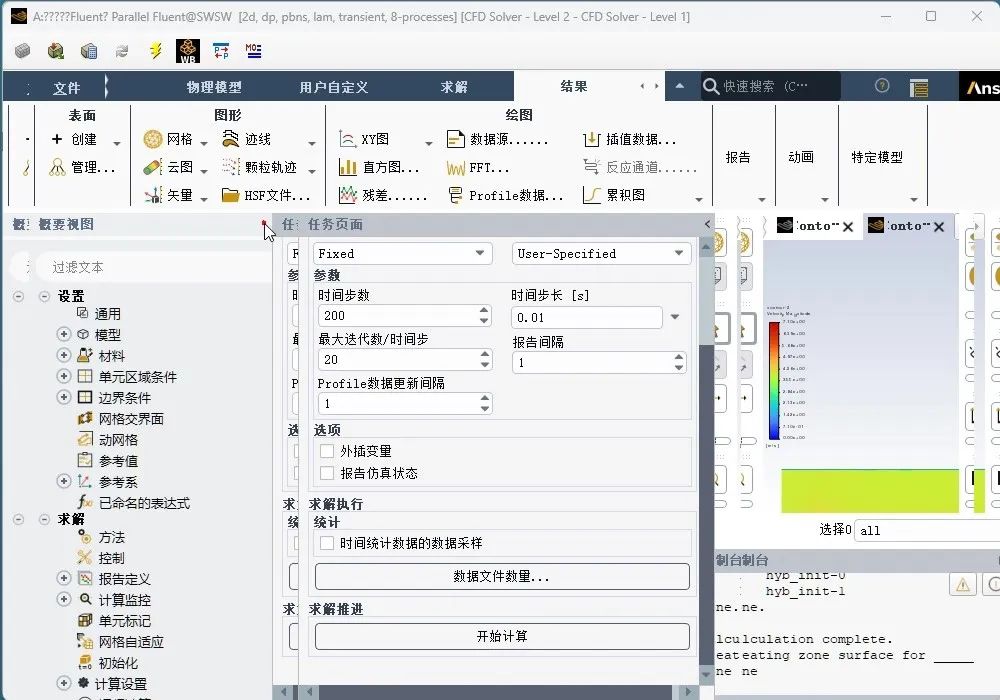

时间设置: 设置时间步数为200步，时间步⻓为0.01秒。

计算监控: 可以实时查看残差曲线监控计算收敛情况。

10.查看云图

结果查看: 创建contour-2云图查看速度⼤⼩分布，速度范围从0.71m/s到7.1m/s。

流场分析: 可以清晰观察到层流⻛绕过旗杆的速度分布情况。

残差检查: 查看计算残差曲线，确认计算收敛情况良好。
