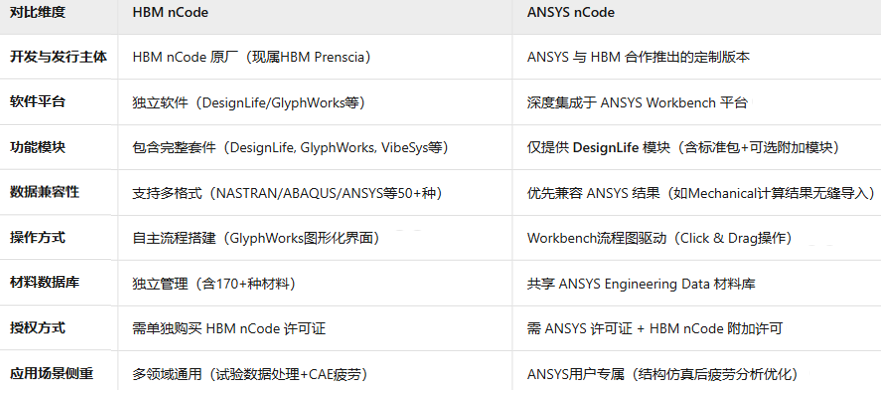

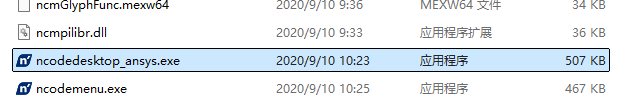

Ncode居然还分HBM和ANSYS版本？（附带安装包）

本次与大家分享ABAQUS子程序入门，以DISP子程序为例。先分享一段子程序的学习经历，第一次接触Abaqus子程序是焊接仿真中需要编写热源子程序。对于刚接触Abaqus仿真的新手来说，一开始就要用Abaqus进行焊接仿真属实有点地狱级难度。从刚开始连怎么在Abaqus里面添加子程序都不清楚，到被各种错误提示蹂躏，再到沉下心研究子程序中每个形参的含义，最后能根据自己的需求更改子程序实现焊接路径控制。经历了这段历练之后，也总算对Dflux子程序有了更多的了解，对于Abaqus子程序也有了些认识。子程序的学习就是在于对形参的理解，也在于对子程序的调用逻辑的理解，比如整个分析过程何时会调用子程序，传递给子程序的形参是什么，子程序运行完返回值是什么。下面以DISP子程序为例介绍这个过程。SUBROUTINE DISP(U,KSTEP,KINC,TIME,NODE,NOEL,JDOF,COORDS)C INCLUDE 'ABA_PARAM.INC'C DIMENSION U(3),TIME(3),COORDS(3)C user coding to define U RETURN END首先，帮助文档给我们提供了一个子程序接口，研究清楚它。① 搞清楚每个参量的含义。比如kstep是分析步数，kinc是增量步数，time(1)是分析步时间，time(2)是总时间，time(3)是增量步时间，node是节点号，noel是单元号，jdof是自由度（123对应xyz平移自由度，456对应xyz转动自由度），coords对应的是坐标值；② 搞清楚输入输出是什么。需要我们定义的是输出，这里就是U(1)（位移）、U(2)位移一阶倒数、U(3)位移二阶倒数；其他的变量都是输入（就是Abaqus主程序提供给子程序的可用的值）。然后，搞清楚子程序能做什么，怎么做。DISP可用于定义指定边界条件或连接器的运动；DISP子程序会作用在边界条件或连接器运动的所有自由度上，例如，边界条件选择xyz平移自由度，此时定义的U（1）会在3个xyz上都起作用。下面一段子程序定义了动画中刚体绕中心做圆周运动。刚体参考点的xz平移运动由子程序定义，y向定义为向下压0.5mm。 SUBROUTINE DISP(U,KSTEP,KINC,TIME,NODE,NOEL,JDOF,COORDS)C INCLUDE 'ABA_PARAM.INC'C DIMENSION U(3),TIME(3),COORDS(3)C theta=3.14 if (jdof.eq.1) then u(1)=25*cos(theta*time(1))-25 else u(1)=25*sin(theta*time(1)) end if RETURN ENDPS：DISP子程序简单，对于初学者比较友好，帮助初学者对Abaqus子程序有个了解。另外，子程序是基于fortran语言编写，遵循fortran语法规则，了解一些fortran对子程序编写和调试非常有用。来源：SimYoungC
