【机械设计】导轨滑块正确安装方式，有一半人都用着错误的安装

非标机械专栏

4小时前浏览1

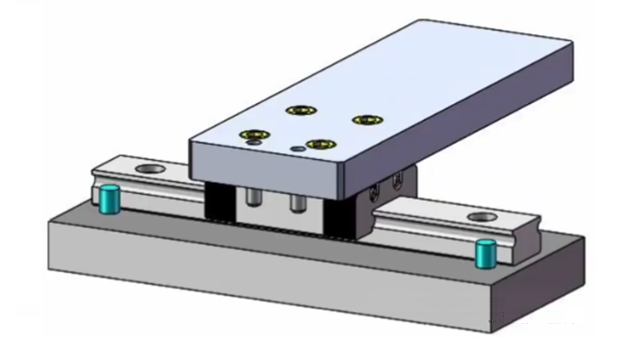

导轨作为机器的进给传动链，其装配形式和精度决定了机器的定位精度，也影响着运行的平稳性。如何正确安装导轨和滑块呢？

01

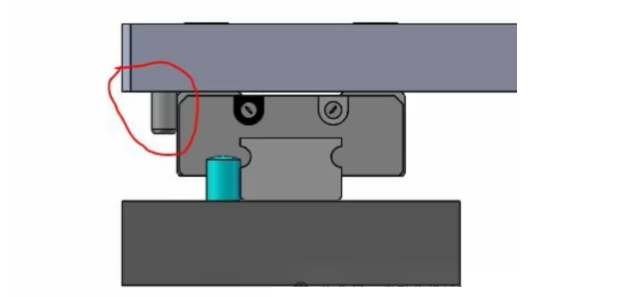

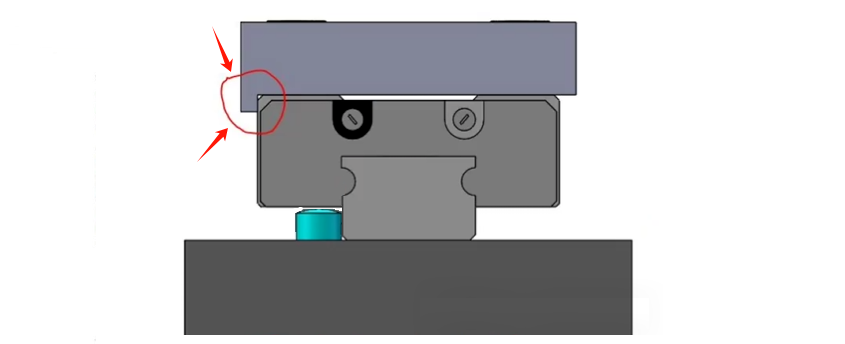

滑块定位-台阶式

箭头指示的是基准，靠边安装。这种最常见。

02

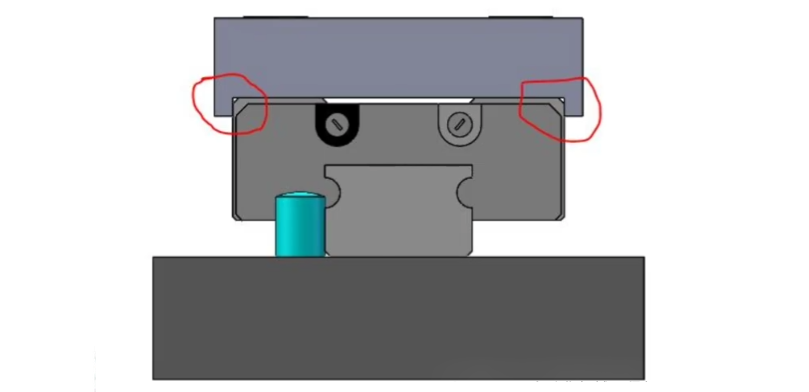

开槽嵌入式

这种方式很稳妥、可靠，但是槽的公差要放正确。

03

侧边垫片

04

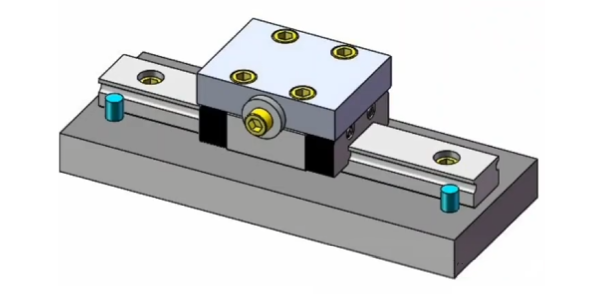

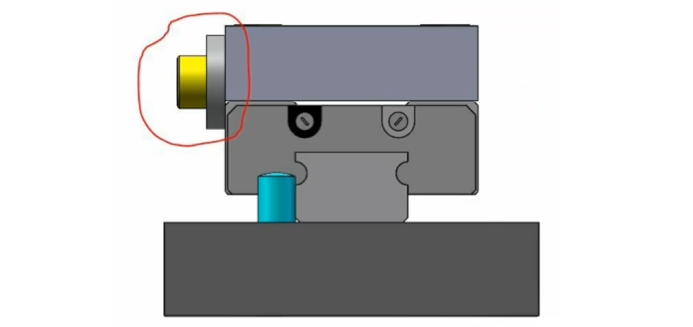

定位销

常见安装直线导轨的模式

直线导轨能承受上下左右方向的负荷，因此可根据机台结构与工作负荷方向配置直线导轨。

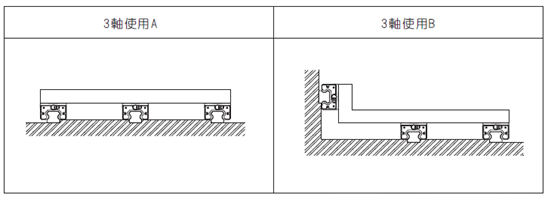

1. 三轴使用A
2. 三轴使用B

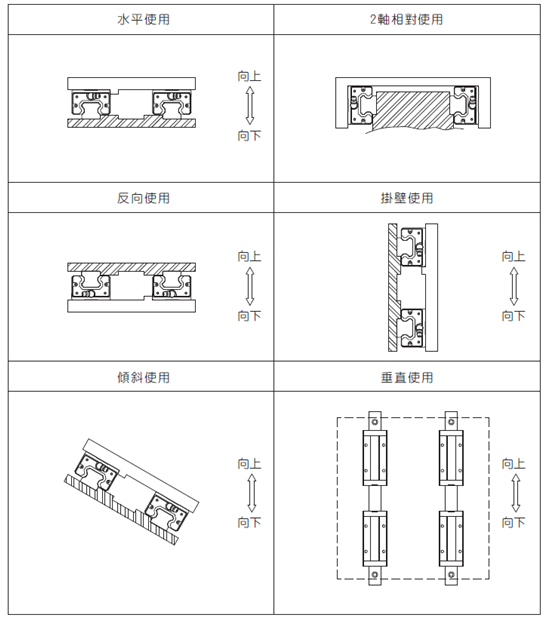

3. 水平使用
4. 两轴相对使用
5. 反向使用
6. 挂壁使用
7. 倾斜使用
8. 垂直使用

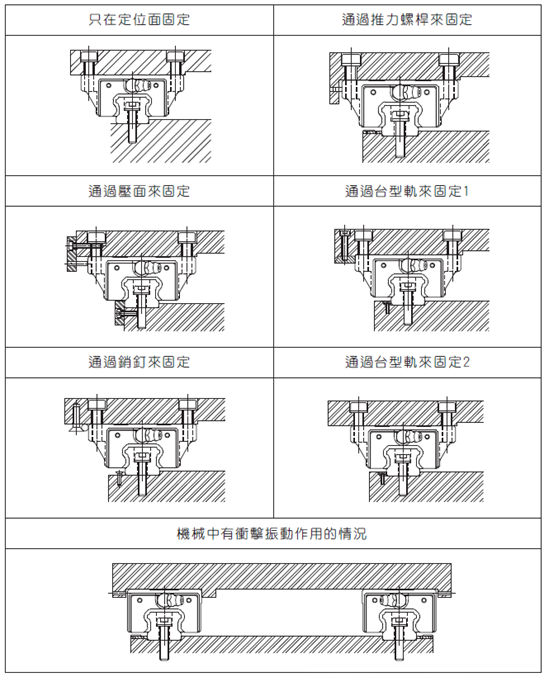

常用直线导轨固定方式

1. 只在定位面固定
2. 通过推力丝杆来固定
3. 通过压面来固定
4. 通过台型轨来固定1
5. 通过台型轨来固定2
6. 通过销钉来固定
7. 机械中有冲击振动作用的情况下

滑轨和滑块的安装

滑轨的安装

首选让安装师傅带上新的手套，清除干净安装基准面上的毛边、凹痕及污物。然后将滑轨轻轻地装在床身上后锁紧装配螺丝，将滑轨与安装面紧密地靠紧。（注意：床身的基准面要与滑轨有标记线的一侧相接触）。之后按顺序将滑轨的定位螺丝锁紧，使滑轨与转向安装面紧密相接。然后使用扭矩扳手，将装配螺丝从中央位置开始向端部按照顺序锁紧。最后将导轨专用防尘盖一点一点地敲入装配螺丝孔，直到与滑轨的上面同一平面为止。

滑块的安装

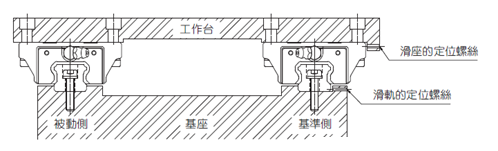

机床安装师傅首选应带上新的手套，然后将工作台慢慢地装在滑块上，螺丝非正式锁紧。（通过定位螺丝将滑块的基准侧与工作台侧面基准面接触，使工作台定位）。最后，正式锁紧基准侧和被动侧的装配螺丝安装完成。

注意：按对角线所标示的顺序将装配的螺丝锁紧，进行使工作台更加均衡的固定。此方法对于找出滑轨的直线度并不费时，且不需要加工用于固定的定位销，因此，可大幅度缩短安装时间。

机械设计的内容讲解到此结束，留言功能已开通，欢迎各位进行补充。
