ANSA&LS_DYNA求解器下实用插件分享

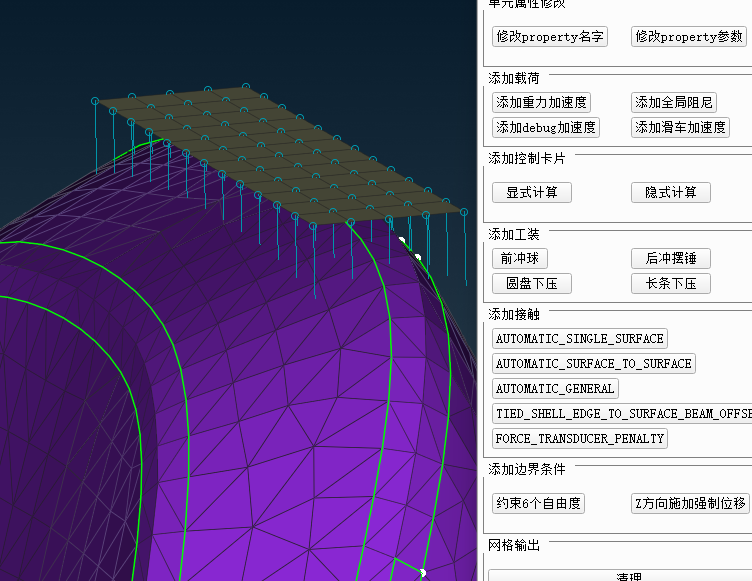

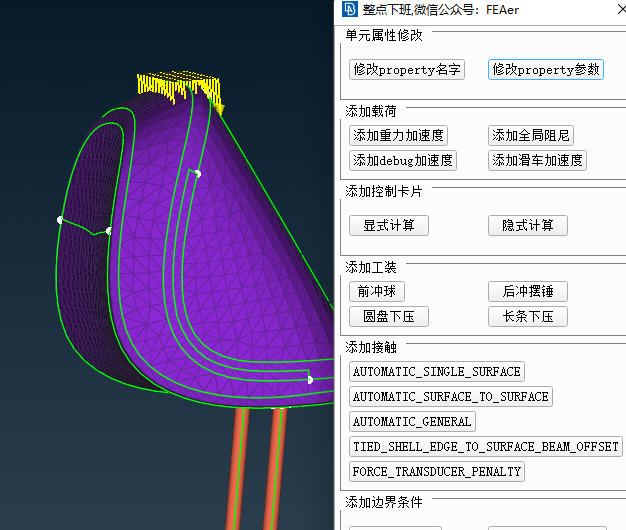

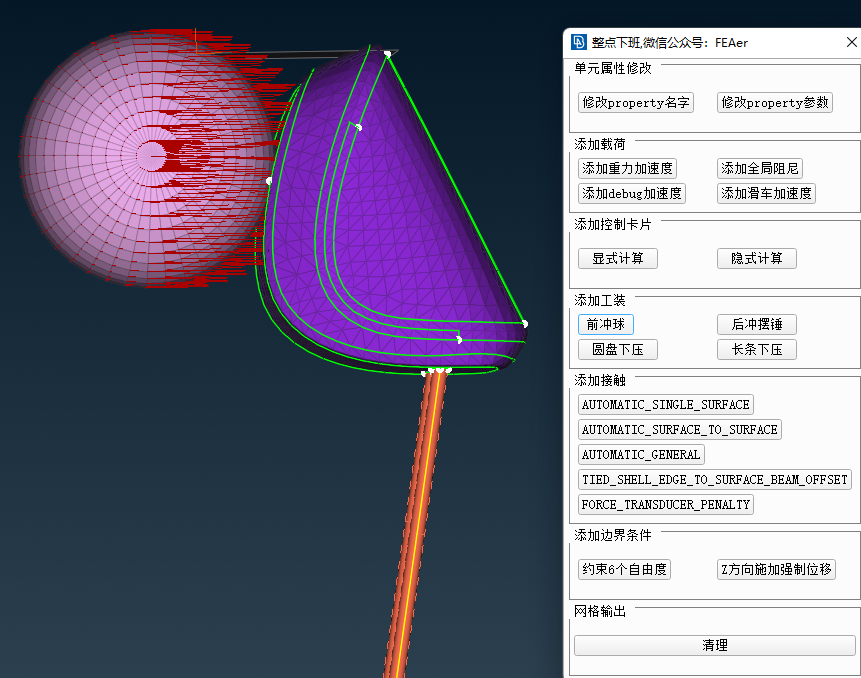

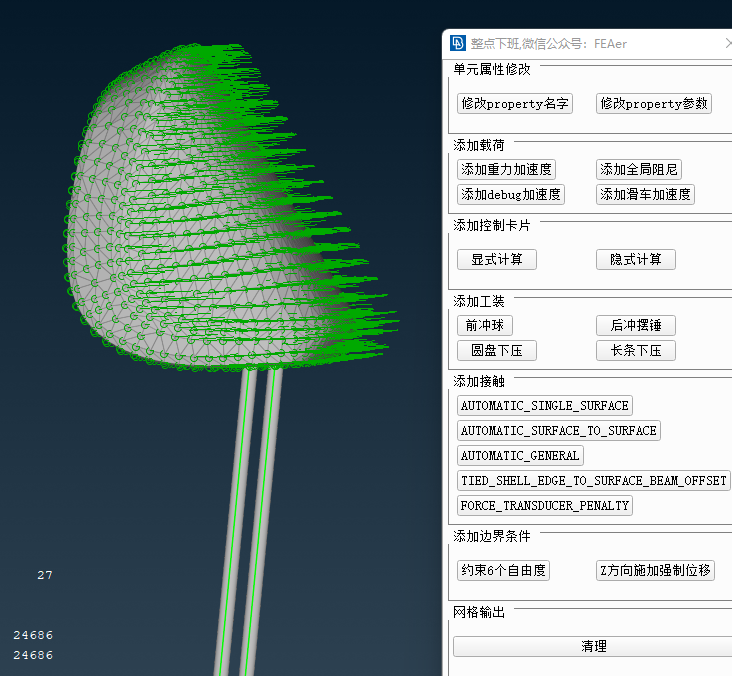

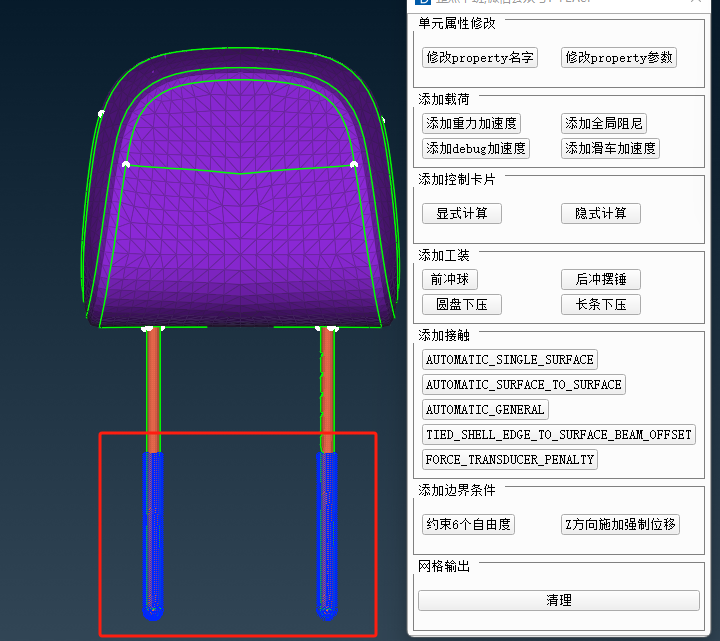

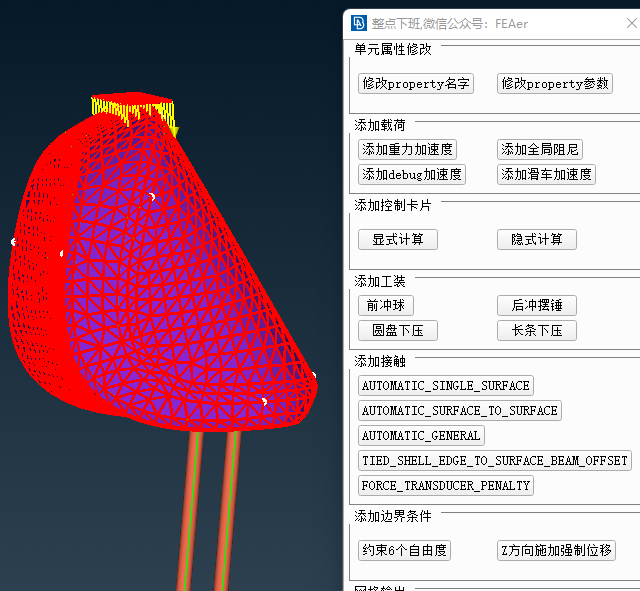

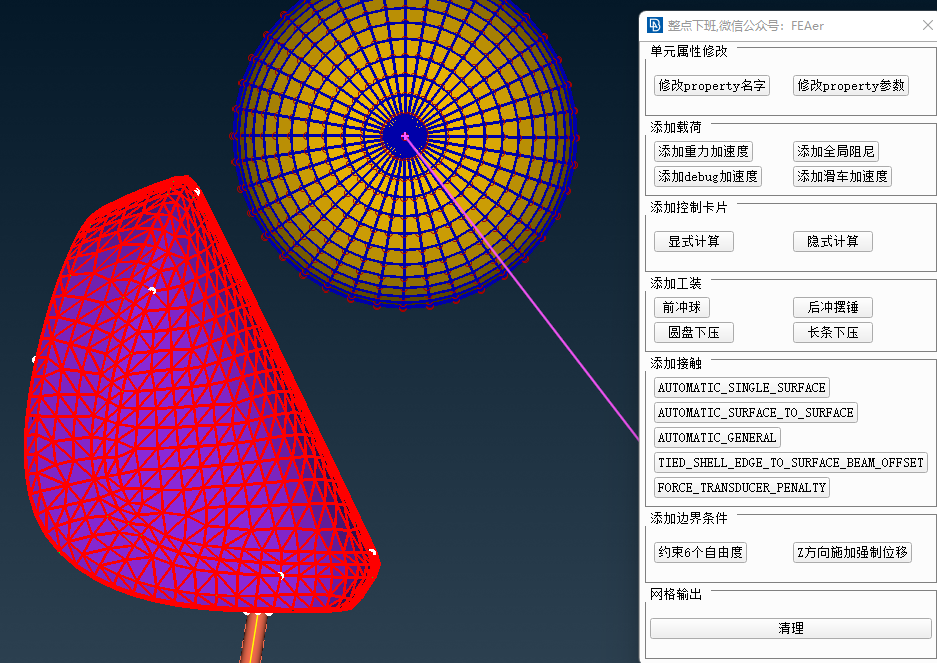

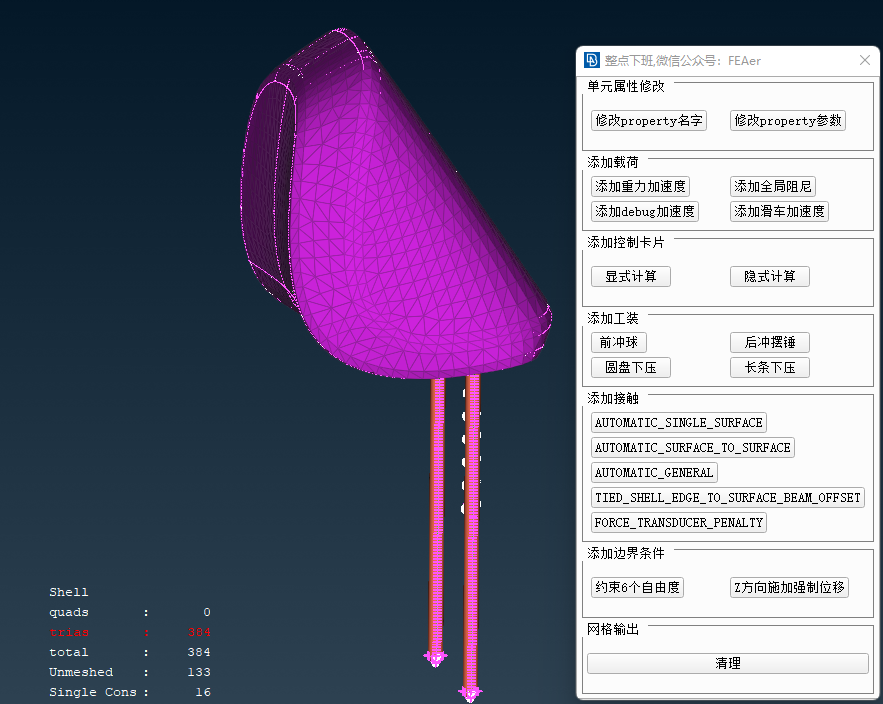

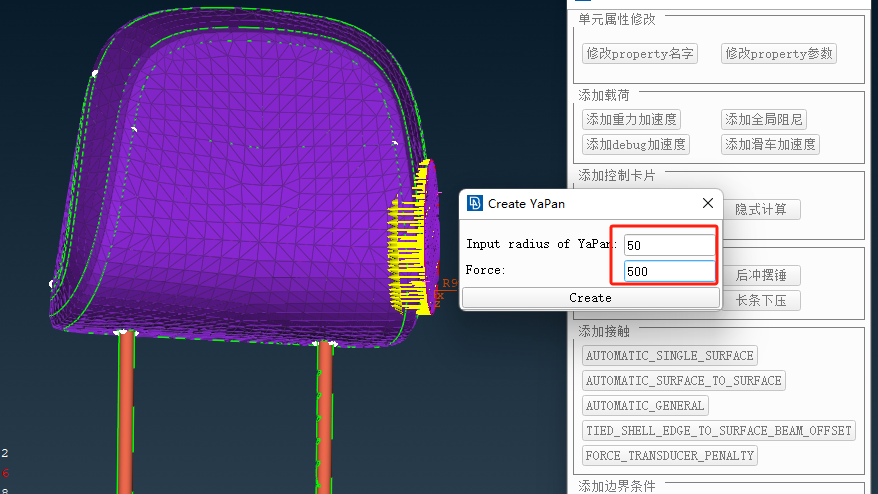

作为一个CAE行业的资深牛马，现下即将离职，打算花半年的时间调整自己的身心，做好自己的副业，顺便去游览祖国的大好河山。此宝物，动则毁天灭地，轻易不可示人。可物理意义上延长各位道友二十年的寿命。这就是本座花费数年心血，历经无数个加班日夜，精心炼制的本命法器。可极大提高各位的工作效率。【单元属性修改功能】，其一可以修改property的名字，将其每个property名字改为PART名加上厚度信息和材料信息。修改后如下图：其二可以修改单元的属性，针对SHELL单元的计算公式，积分点个数，沙漏，剪切矫正因子一键修改，修改后如下图：【添加载荷功能】，其一，添加重力加速度，一键即可操作完毕，无需每次手动建立曲线。其二，添加全局阻尼，静态加载时，无需每次手动输入数值。其三，添加X，Y, Z三个方向上个30G的加速度，主要针对模型搭建好后的试运算。其四，添加滑车加速度，模拟汽车追尾时，从后向前的加速度。效果如下图：【添加控制卡片功能】，其一，添加设置好的显式计算控制卡片，包括Database，只需修改其中的计算终止时间。其二是设置好的隐式计算控制卡片，记得计算的时候要设置为双精度计算。效果如下：【添加工装功能】，其一是前冲头球的工装加载，采用24.1km/h的线性冲击，选择冲击点后，冲击点需要在面套shell单元上，中键确定，导入头球，并且自动X向偏移一定距离，防止干涉，并做好Automatic Surface2Surface的接触。如下图：其二是后冲摆锤的工装加载，也是24.1km/h的法规要求的冲击速度，选择冲击点，冲击点需要在shell单元上，中键确定，导入头球，并且自动旋转偏移一定角度，防止干涉，并做好Automatic Surface2Surface的接触。如下图：其三是圆盘下压的工装，输入圆盘的半径大小以及施加的力值大小，点击create后，选择shell单元上的三点确定一个平面，即可创建刚性的圆盘压头。压头也会自动按照shell的厚度和自身圆盘的厚度来进行偏移消除干涉，并做好接触和力值曲线的添加。效果如下：其四是长条形工装的添加，选择shell上的一点，即可导入工装，自动添加好接触和偏移一定距离来消除干涉，施加的力值为Z向的980N,如下图：【接触添加的功能】避免每次设置接触时都需要手动输入各种接触参数，如摩擦系数，接触刚度等，或者需要手动导入接触的k文件。只需要手动选择就可建立好接触，且不同接触类型的各个参数都是设置好的。第一个自接触、第三个General和最后一个PENALTY都可以直接框选BEAM、SHELL和SOLID单元，会自动建立SET，生成接触，第二个面面接触，先选从面，再选主面，即可创建完成。第四个Tied接触，需要先建立好需要做接触的SET，再点击按钮，依次选择从、主的SET。【添加边界条件的功能】第一个是约束6个自由度，直接框选，效果如下：第二个直接添加Z向30mm的强制位移，只需要选择一个刚体的part即可，效果如下:最后是【清理功能】，当我们需要将网格给到客户时，点击清理按钮就会对模型进行清理，删除没有引用的实体，删除一切载荷，边界条件，控制卡片，Database等，只保留网格和接触。 著作权归作者所有，欢迎分享，未经许可，不得转载
