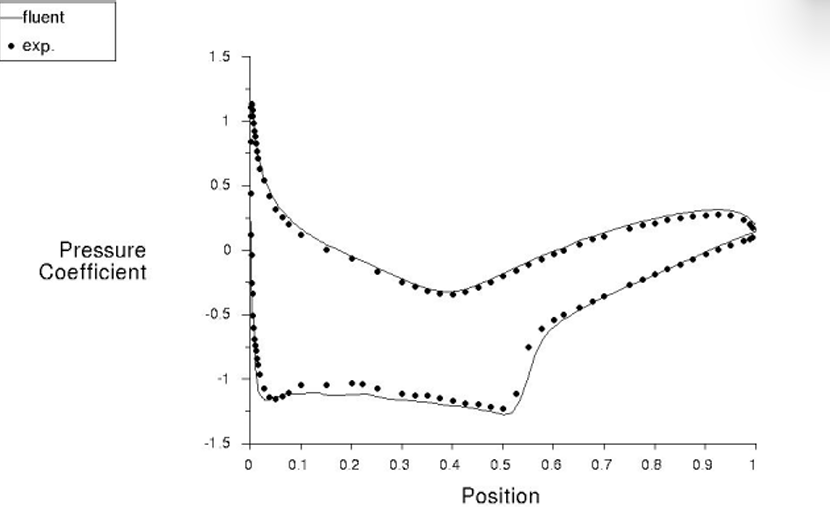

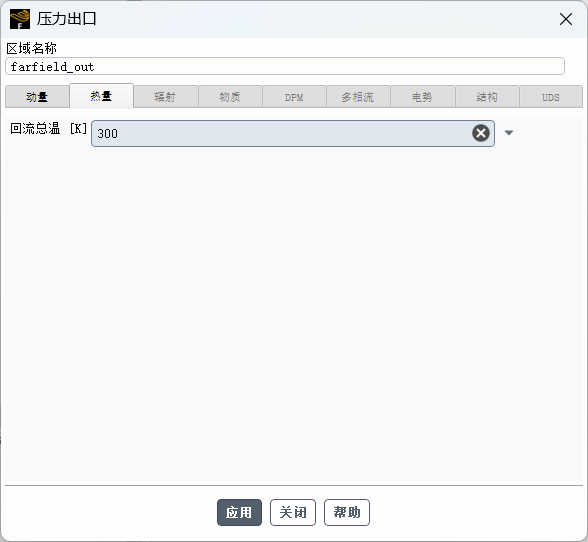

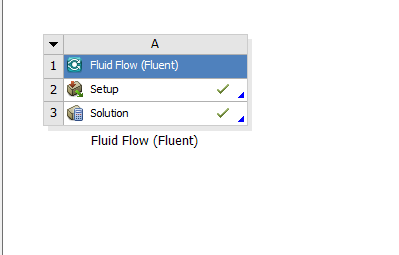

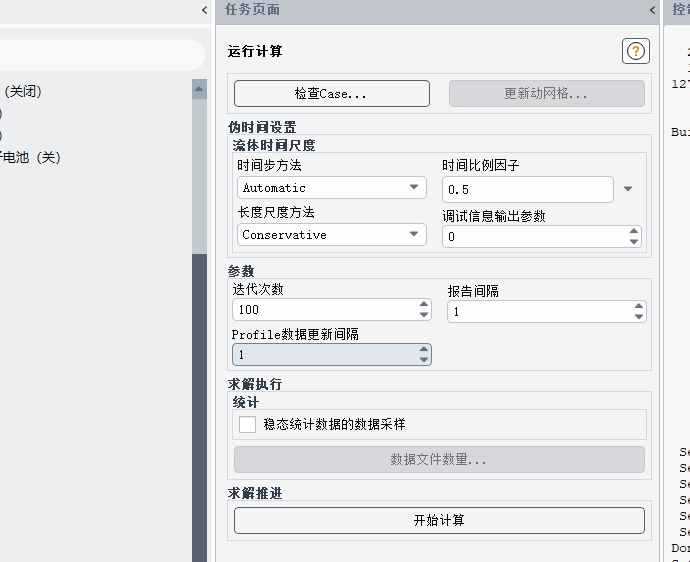

Fluent入门验证案例 | 翼型上的跨音速流动仿真仿真

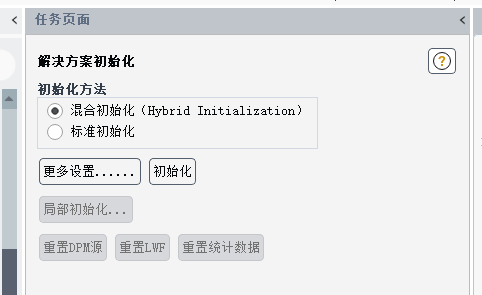

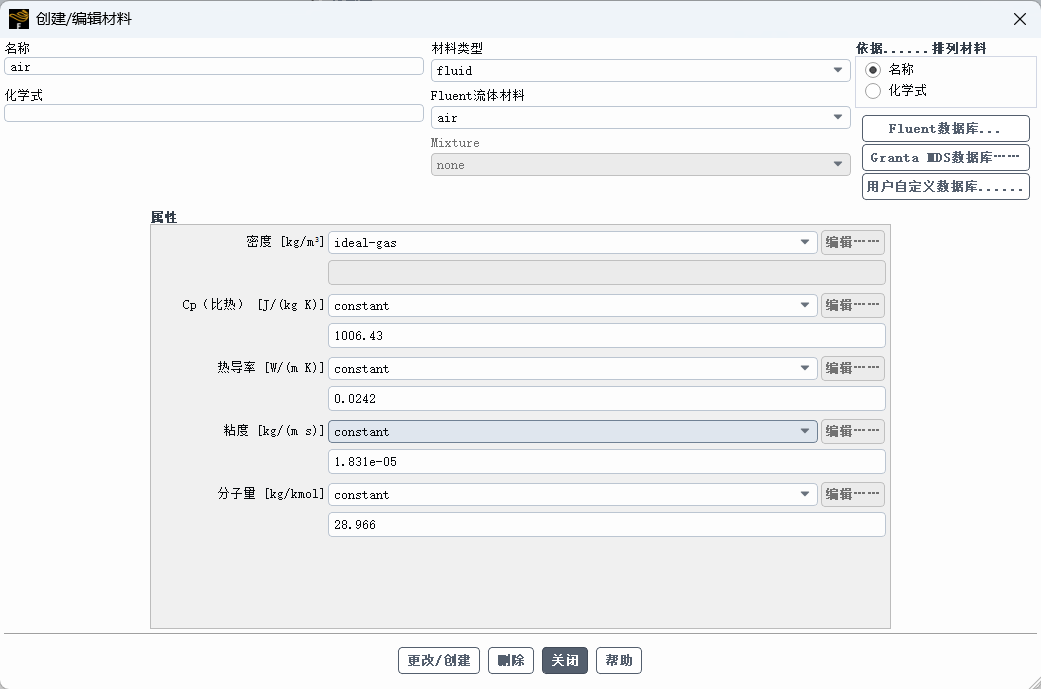

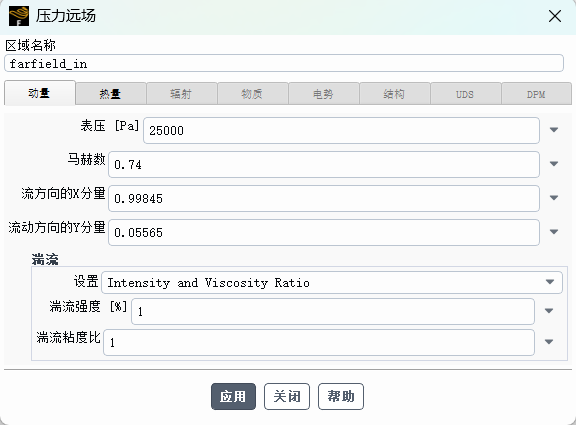

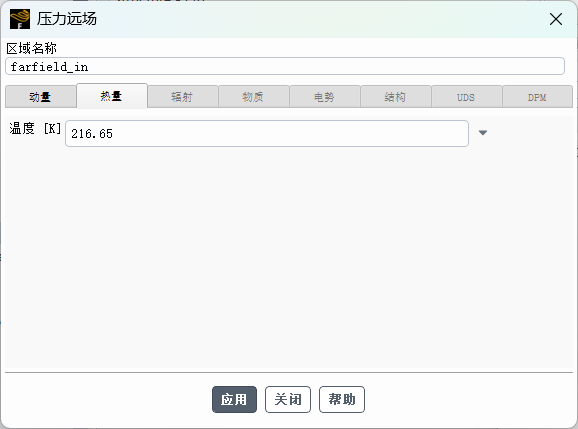

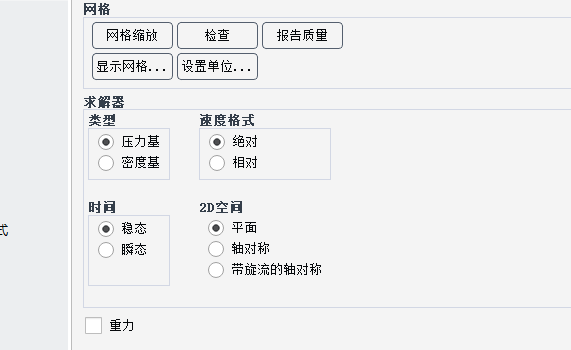

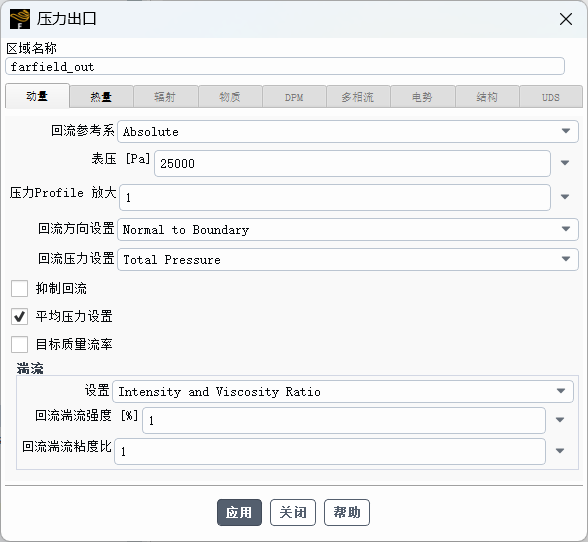

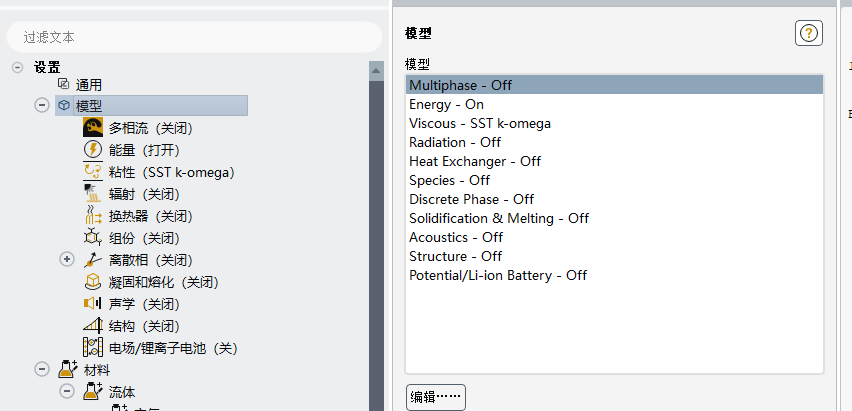

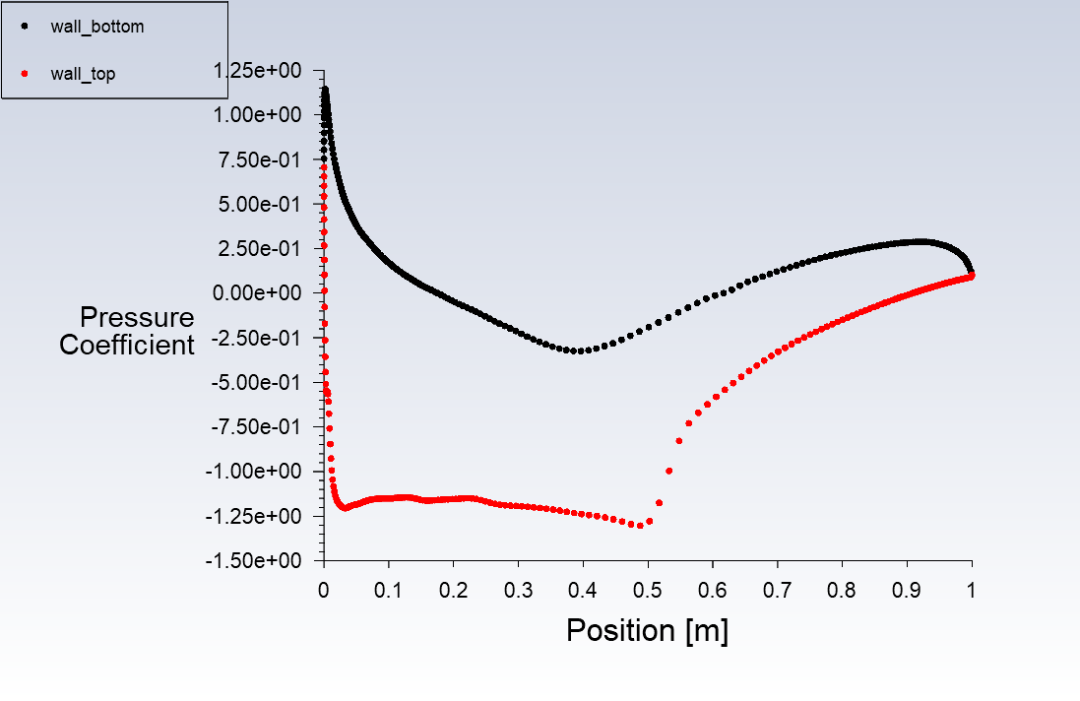

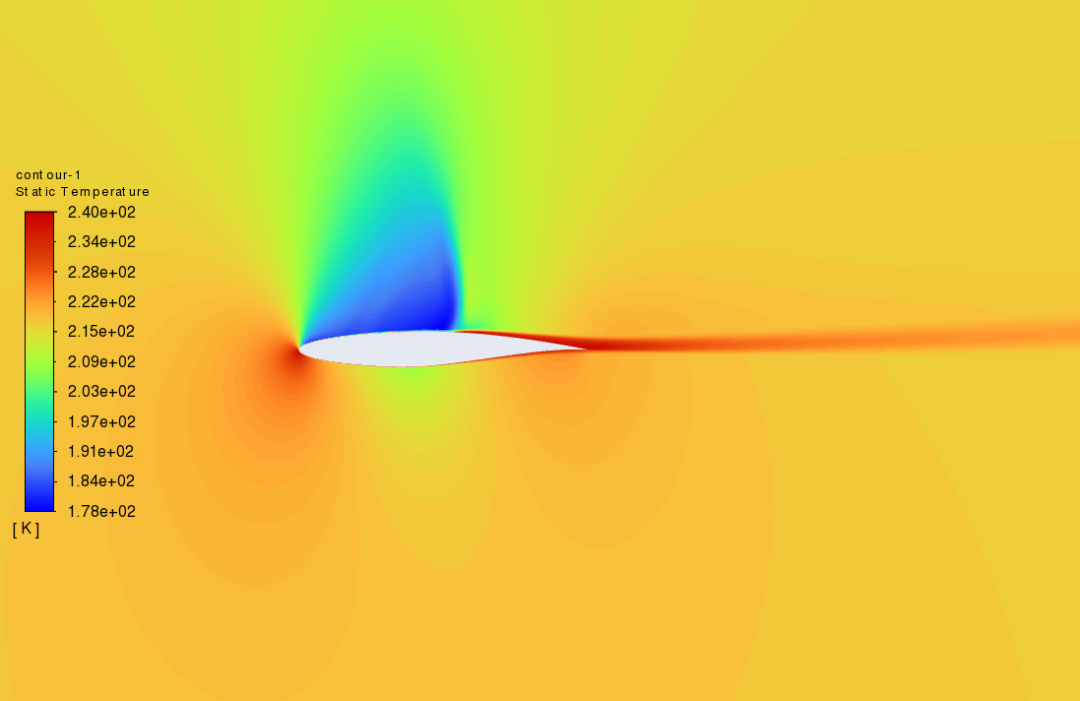

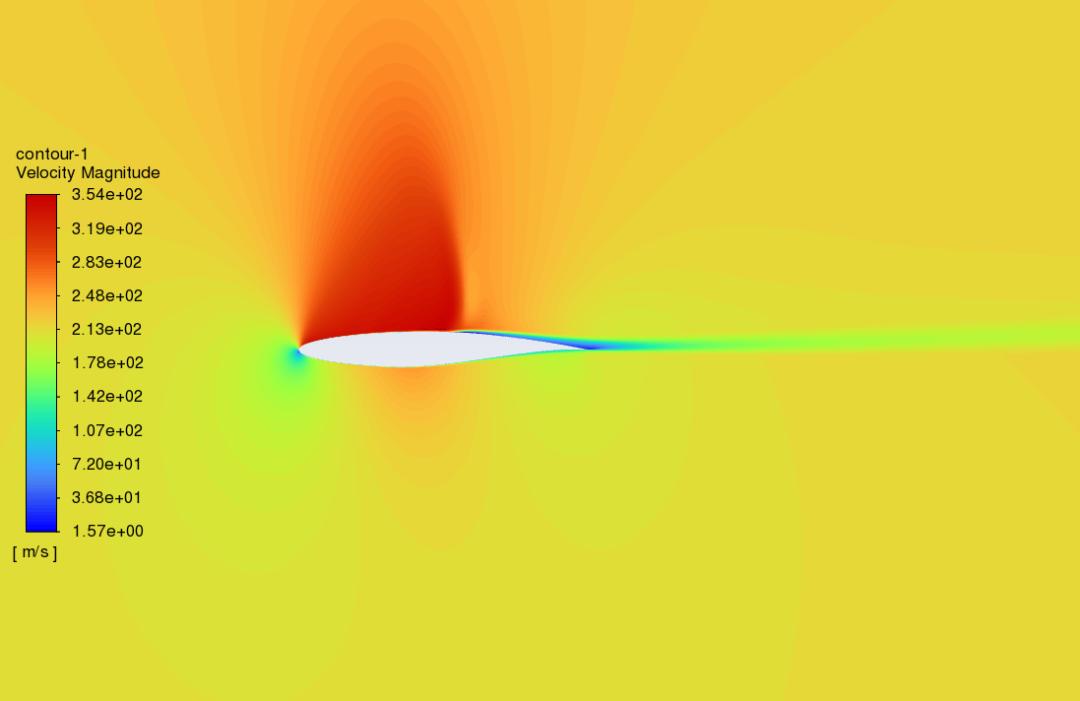

Fluent云图设置物理量监测介绍主要是对Fluent计算时进行的云图设置方法进行介绍，主要包括云图、网格、迹线和场景四个部分。本文的设置是基于FluentFMG带偏流板舰载机尾流场仿真（一）的案例进行介绍的，相关具体案例文件见FluentFMG带偏流板舰载机尾流场仿真(二）。1Fluent云图设置首先需要打开Fluent，云图物理设置在结果中进行操作。云图设置如下，首先双击云图便会出现如下界面，云图名称处输入云图名称。着色变量处选择准备显示的云图变量。选项处也可以进行相应的云图设置。一般情况下，为了云图显示的更为直观，会取消勾选全局范围。进一步点击色图选项，可以对云图的细节进行设置，例如坐标轴字体大小，显示位数，刻度值增长和云图类型等进行设置，我个人喜欢选择bgr-highlights，这里需要根据具体的云图与个人审美进行设置。点击应用并点击保存显示，可以获得以下云图：点击轮廓线可以得到以下云图:取消轮廓线和边界值（一般都需要去掉边界值，边界值会对固体壁面上的一些物理值进行计算），可以得到以下云图：去掉节点值勾选，会发现图像未进行插值，呈网格像素点进行云图显示：2Fluent迹线设置迹线一般是对流线进行可视化设置，一般仅需要对步骤和路径跳过进行设置，着色变量可以选择自己想要显示的变量，此处以速度变量为例进行展示。在从表面释放处勾选流线初始位置，然后对步骤进行设置，步骤越多迹线轨迹越长。路径跳过数越大迹线越稀疏。所得迹线结果如下图所示：3Fluent网格设置对网格显示进行设置。主要是对固体结构进行表面颜色的渲染，例如本案例的甲板便可以选择铝制材料进行显示。4Fluent场景设置Fluent的场景设置比较简单，主要是利用上述绘制的云图、迹线和模型进行合成，并合理选择图形的透明度即可，下面是对上述所有云图的合成。来源：CFD仿真库
