柔性体模拟的天花板？聊聊 Cosserat Rod 模型

在机器人柔臂、手术导管、CG 动画里的绳索和头发……这些柔性结构模拟中，有一个词你可能不熟悉，但它早已在幕后大放异彩——Cosserat Rod（科西拉特杆）理论。

今天，我们就来聊聊这个被称为柔性体模拟“天花板”的建模方法。

🌱 一、柔性体模拟，为何不简单？

在很多工程和动画场景中，我们需要模拟细长、柔软、能弯能扭的结构，比如：

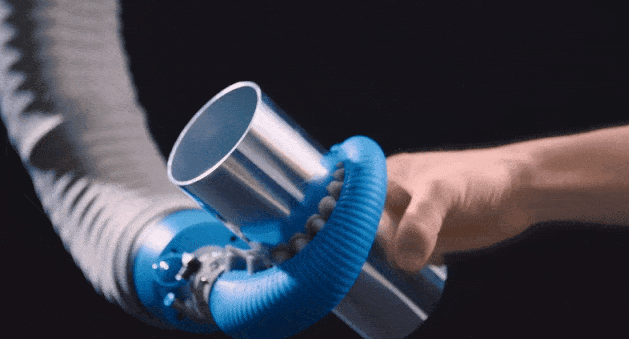

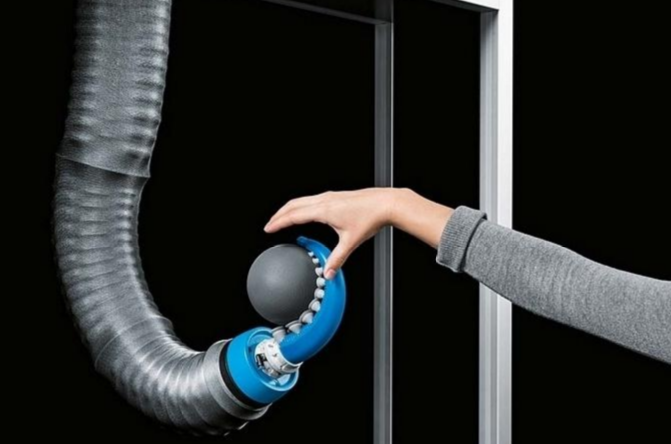

• 机器人手臂的软连接
• 微创手术中的导丝和导管

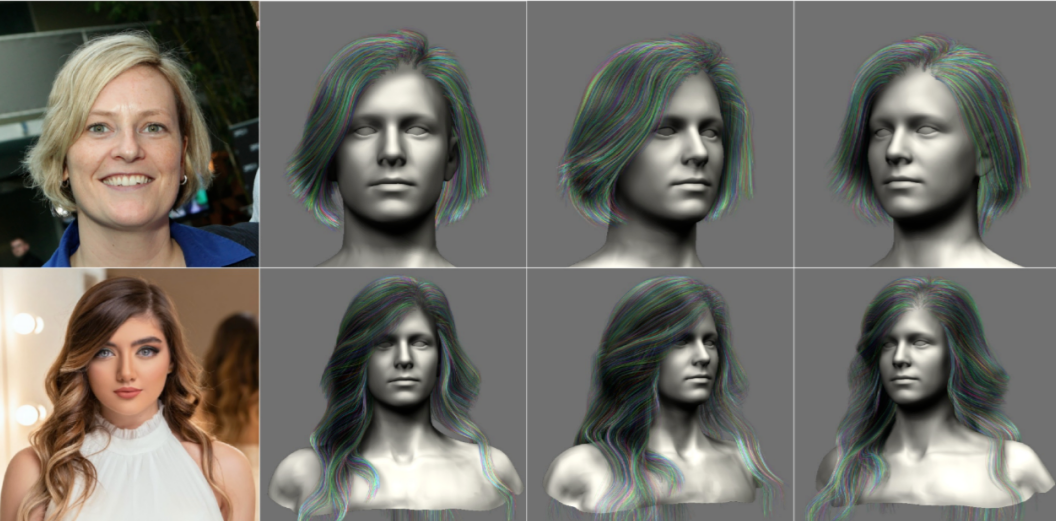

• 电影中飘逸自然的头发
• 甚至是卷曲缠绕的耳机线

这类“细长柔体”最大的特点就是：既要柔软灵活，又要足够精准。传统的弹簧-质点模型、Euler-Bernoulli 梁理论虽然简单，但面对大变形、强耦合的运动就显得力不从心。

于是，Cosserat Rod 模型登场了。

🧠 二、什么是 Cosserat Rod 模型？

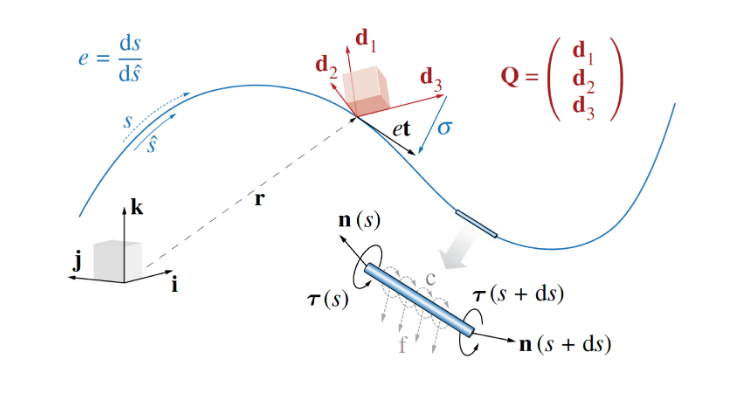

Cosserat Rod（中文常译作“科西拉特杆”或“Cosserat 杆”）是一种高精度的一维柔性体建模方法。与普通的“线条模型”不同，它认为：

★

杆子不仅有位置，还有方向；不仅能拉伸、弯曲，还能剪切、扭转。

具体来说：

• 每个杆的截面是一个小刚体，有自身的朝向（通常用旋转矩阵或四元数表示）
• 整根杆是这些刚体截面的连续集 合
• 能自然描述出大位移、非线性、耦合运动

你可以把它理解为“比梁聪明、比弹簧真实”的升级版建模工具。

🔧 三、Cosserat Rod 模型能做什么？

应用场景一览：

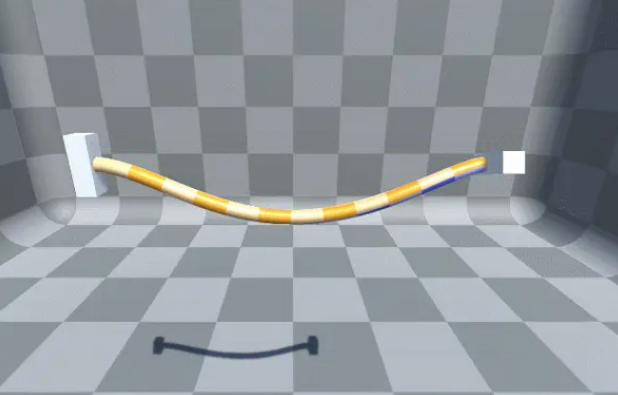

不仅用于静态建模，也广泛用于动力学仿真，甚至可以模拟碰撞、自接触、摩擦等复杂情况。

🧮 四、背后的数学很优雅（但别担心）

Cosserat Rod 理论建立在力学基本原理之上，结合：

• 平衡方程（力和平衡矩）
• 旋转动力学（SO(3) 群上的变化）
• 非线性微分方程系统（通常用显式或隐式数值积分方法）

虽然背后是硬核数学，但现在已经有不少开源工具可以直接使用，不需要从零写起。

🔍 五、我能在哪用它？（附工具推荐）

你不必从零开始造轮子，这里是几个不错的工具：

• ✅ **PyElastica**：Python 实现，易上手，支持动态模拟和可视化
• ✅ Cosserat.jl：Julia 语言实现，适合科研建模
• ✅ Unity/Blender 插件：一些动画模拟采用近似 Cosserat 模型
• ✅ 高级 CAE 软件：如 ABAQUS/Simscape 的柔性体模块

💡 六、总结一下

Cosserat Rod 模型凭借其对柔性结构“几乎全能”的建模能力，正在成为机器人、医疗和动画等多个领域的核心技术之一。

如果你正面临柔性体建模的问题，它很可能就是你的终极解法。

★

📌 一句话总结：
Cosserat Rod = 可以“思考”的梁
它让柔体建模不再是妥协，而是精准艺术。

📬 感兴趣吗？
下一篇我从零开始讲解Cosserat Rod的底层理论并介绍相关应用！记得关注我！
