关于路基路面综合排水体系一张图的绘制心得分享

   （1）排水专项设计总体分区—— 一级分区：水系

       根据各个独立排水分区结合分区中分水岭情况、沟谷河道分布特征、桥涵进出口设置位置进行水系分区。

   （2）排水专项设计总体分区—— 二级分区：功能

     根据项目地形地貌、地质条件水流特征及既有道路汇水情况划分为高填深挖排水区、重点内涝排水区、隧道进出口排水区（含泥石流改沟）、特殊排水困难区（含如超高过渡段、纵坡大于横坡路段、超高缓坡段等））、互通区及一般填挖方区共6个独立排水分区。

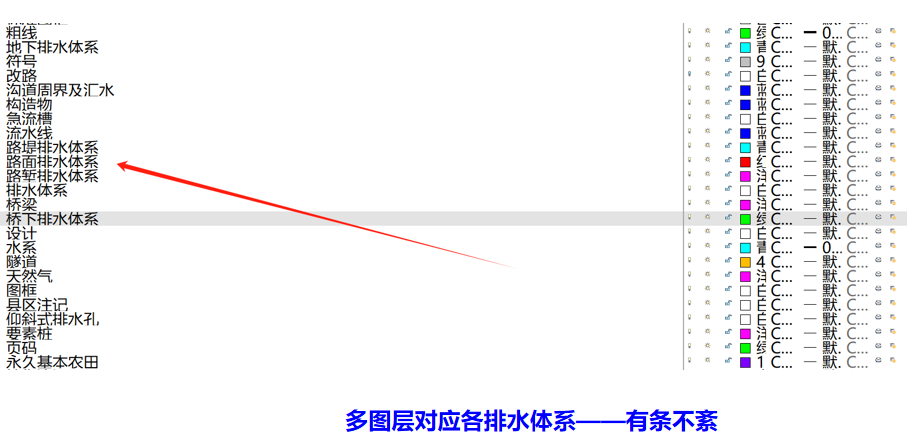

      （3）排水专项设计要素——采用多个图层，多个专业配合，统一原则，最后在路线总体图中立体呈现

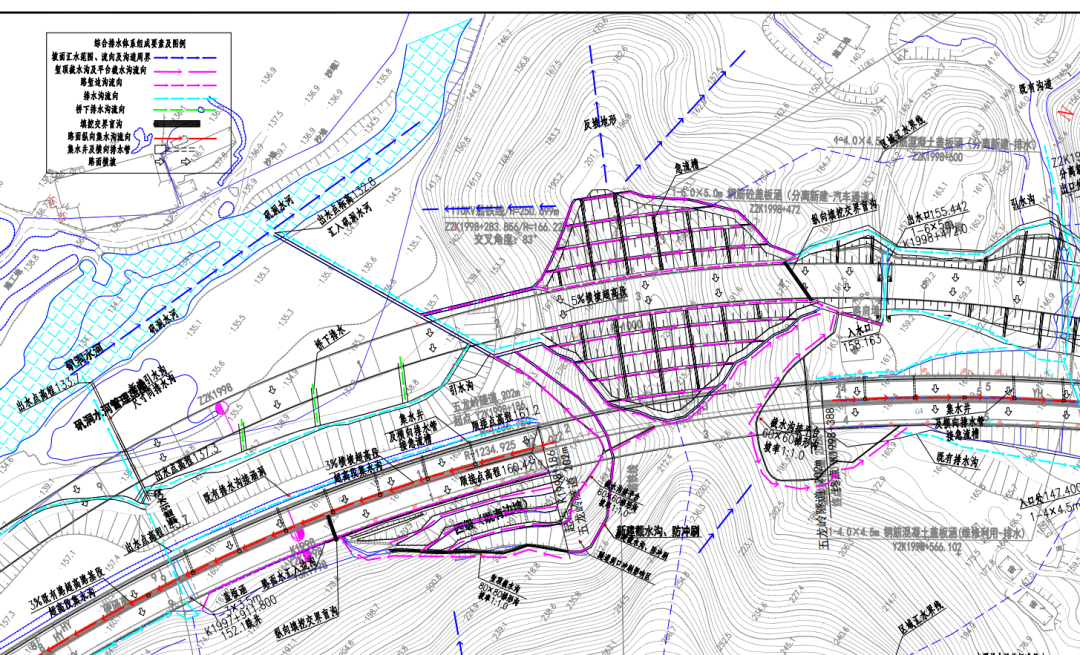

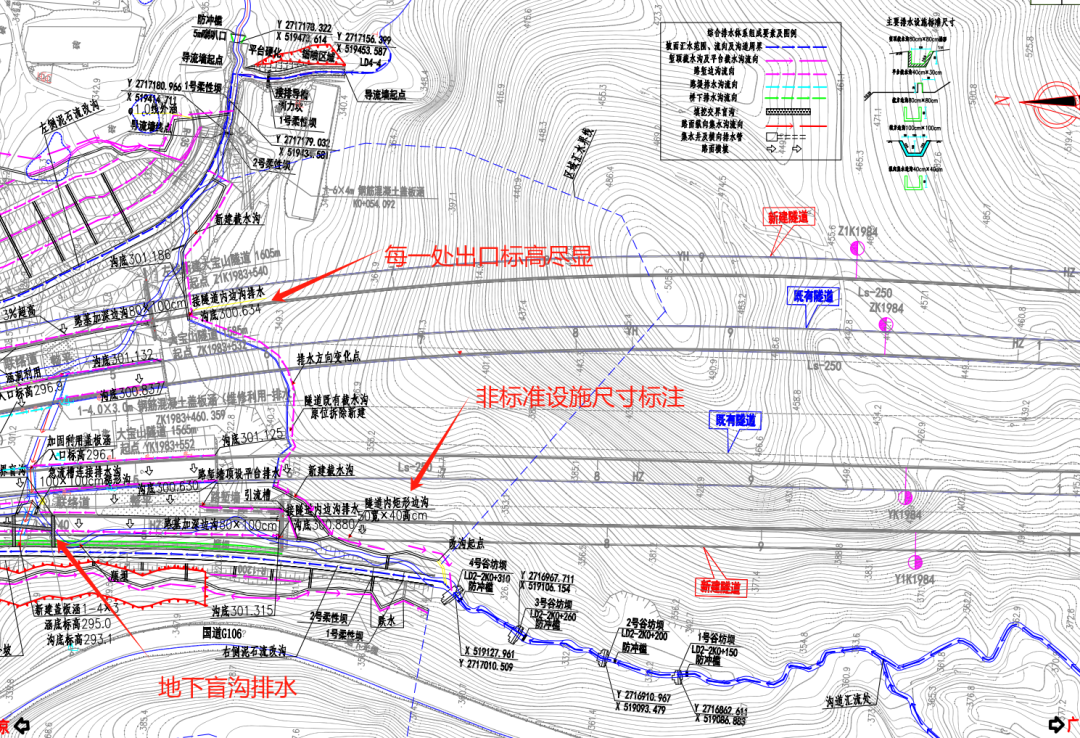

1、汇水区域界线+排水水流方向+非常规排水设施尺寸及进出水口关键高程标注

2、地表排水体系—挖方路基：截水沟、边沟、排水沟、急流槽、平台排水沟；

3、地表排水体系—填方路基：路堤排水沟、引水沟、桥下排水沟、急流槽；

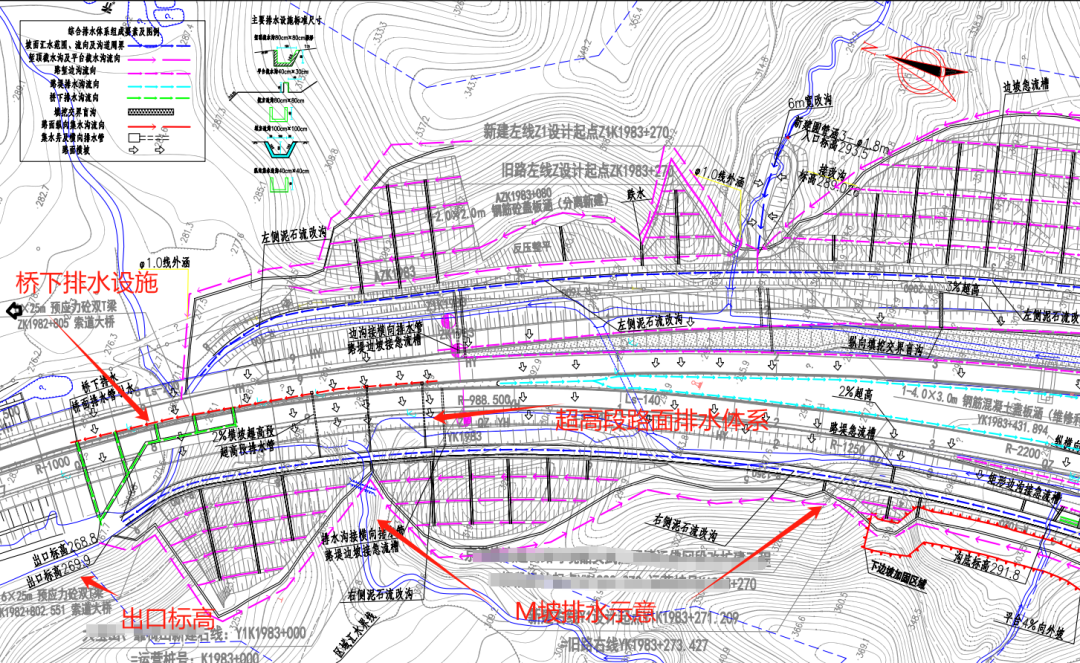

4、地表排水体系—路面：超高段横向排水管、集水井、路肩排水边沟；

5、地下排水体系—填挖交界处盲沟、挖方边沟盲沟（富水区）。

     立体衔接：构建“地表截排（截水沟、边沟）－地下导排（渗沟、盲沟）立体排水体系，确保主线、桥梁、隧道、边坡排水设施高程顺接、设施通畅（如桥梁泄水管接入路基边沟，隧道截水沟接入天然水系或渗沟)。

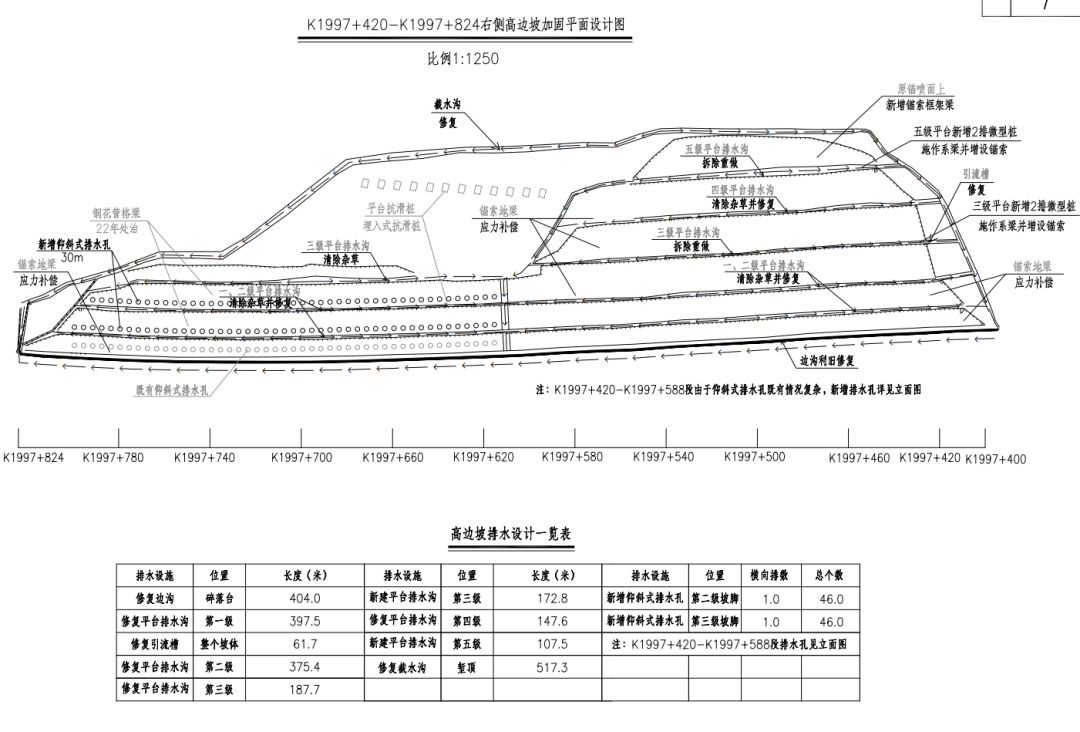

         另外高边坡也单独细化排水设计，尤其是保留的既有老路边坡做到排水体系修复细部一张图，最终得到修复工程数量表。
