COMSOL实例解析:弱形式在仿真建模中的实际应用

22小时前浏览7

在上一篇文章中,我们讲到了弱形式(Weak Form)是有限元方法的理论核心,它让很多本无法直接求解的微分方程具备了数值实现的可能。然而,在实际建模过程中,弱形式通常被封装在仿真软件的内部,仿真工程师使用时并不会直接接触到它。

但这并不意味着我们不需要理解它。尤其在面对一些复杂耦合、多物理场或用户自定义方程的仿真问题时,掌握弱形式的表达和使用,往往是提升建模能力的关键。

今天,我们就以 COMSOL 官方模型库中的一个经典示例——“具有粒径分布的电池电极(Battery with Particle Size Distribution)”为例,来讲解弱形式在仿真建模中的具体应用。

模型简介

在锂离子电池中,正负极的活性材料通常由大量微小颗粒构成,锂离子在充放电过程中不断嵌入和脱出这些颗粒内部。

经典的 P2D(Pseudo-Two-Dimensional)模型通常假设所有颗粒大小一致,但现实情况中,不同颗粒的粒径往往存在明显差异。这种粒径分布对锂离子传输特性有显著影响。

COMSOL 提供的该案例展示了:

  • 如何引入“额外维度”来表示不同颗粒半径 ( R );
  • 如何使用弱形式来描述颗粒内部的固相扩散过程

固相扩散:Fick 第二定律

电极颗粒内部锂离子浓度变化通常由 Fick 第二定律描述:

假设颗粒为球形,在球坐标系下,这一方程可化简为一维径向扩散形式:

其中:

  • C_s ( r, t ):在 t 时刻,颗粒中半径 r 处的锂离子浓度;
  • D_s:锂离子固相扩散系数,通常可设为常数;
  • r ∈ [0, R] :颗粒内部的径向范围。

该偏微分方程需要配合边界条件一起解

  • 球形颗粒中心( r = 0 )浓度保持不变:
  • 颗粒表面( r = R )与反应界面耦合,通量与局部电流密度i_loc相关联:

可以看出Fick第二定律方程就是我们上一篇文章提到的强形式, 它对解函数要求高(至少二阶连续可导),给解析方法和数值求解带来了巨大挑战。因此,需要将其转化成弱形式,来降低降低对解的光滑性(可微性)要求。

Fick第二定律的弱形式

弱形式的推导过程,我这里就不展开了,有兴趣的小伙伴可以自行尝试推导一下。转化成弱形式之后,需要以Comsol的语法写出来,结果如下

  • 颗粒内锂离子固相扩散弱形式:

x_s^2 * (-R_p^2 * test(C_s)* d(C_s, TIME) -d(C_s,x_s) * D_s * test(d(C_s,x_s)))

其中,x_s表示无量纲径向坐标, R_p表示颗粒半径

  • 颗粒表面边界条件的弱形式:

x_s^2*(-i_loc/F_const)*test(C_s)

看到上面的式子,是不是感觉有点懵?这里给大家简单解释一下Comsol写弱形式的关键语法:检验函数 (Test Function) v 在 COMSOL 中用 test ( ) 算子表示。例如,如果你的因变量是 u,那么对应的检验函数就是 test (u)。导数: 空间导数用 d(u, x), d(u, y), d(u, z) 表示一阶导数,例如,∂u/∂x 写为 d(u, x), ∂v/∂y 写为 test(uy)。∇u⋅∇v 在二维中可以写为 ux * test(ux) + uy * test(uy)。

将弱形式应用到模型中

COMSOL 提供了两种方式将弱形式引入模型中:

1. Weak Form PDE 接口

这是最“原始”的方法,允许你从头开始定义一组 PDE 的弱形式, 适用于:

  • 完全自定义物理场;
  • 明确知道弱表达式的形式;
  • 有较强数学/建模背景的用户。

2. Weak Contribution (弱贡献) 节点

如果你是在使用 COMSOL 现有物理接口(如电池模块、电化学、电热等)时,只想对其中一个项进行修改或增加弱形式项,这种方式就非常高效。

在“具有粒径分布的电池电极”模型中,官方采用的正是Weak Contribution 节点来定义每个颗粒上的扩散行为。每个粒径作为额外维度,弱表达式则定义其扩散项在有限元求解中的作用。

具体操作方法如下:

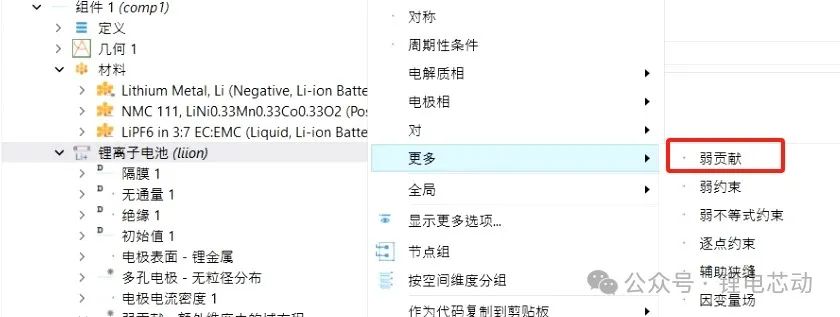

  • 在现有的物理接口节点 (例如,“锂离子电池 (liion)”)上右键 , 添加"弱贡献”

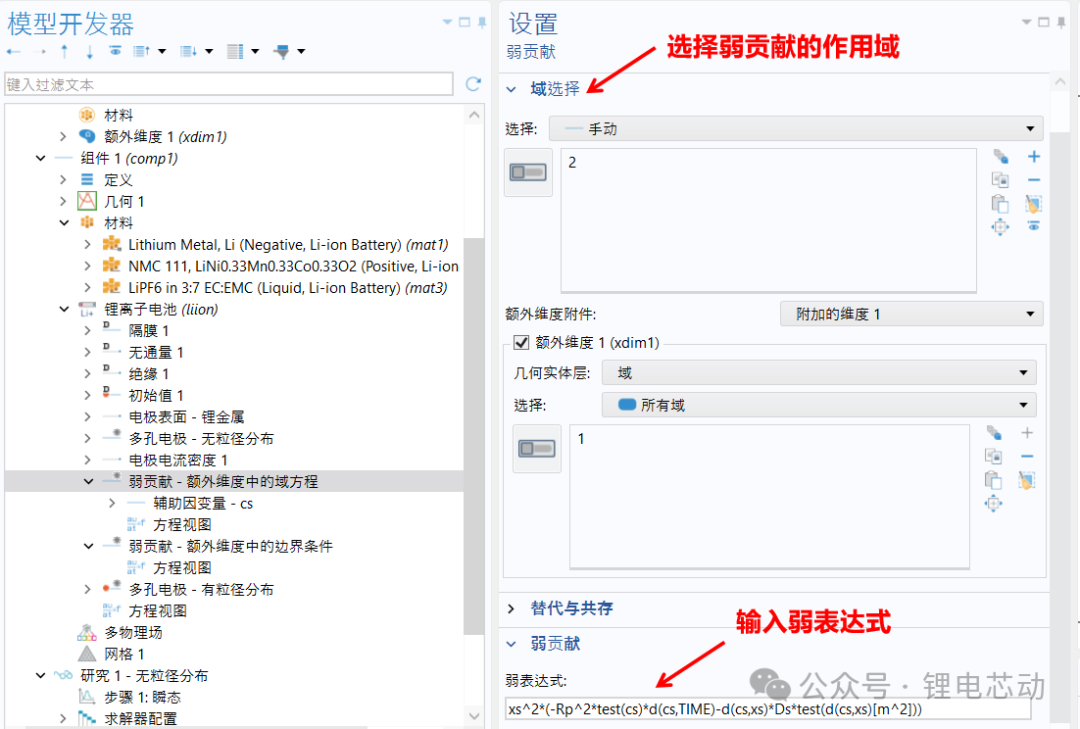

  • 选择弱贡献的作用域,并在设置窗口的“弱表达式”中输入固相扩散弱形式

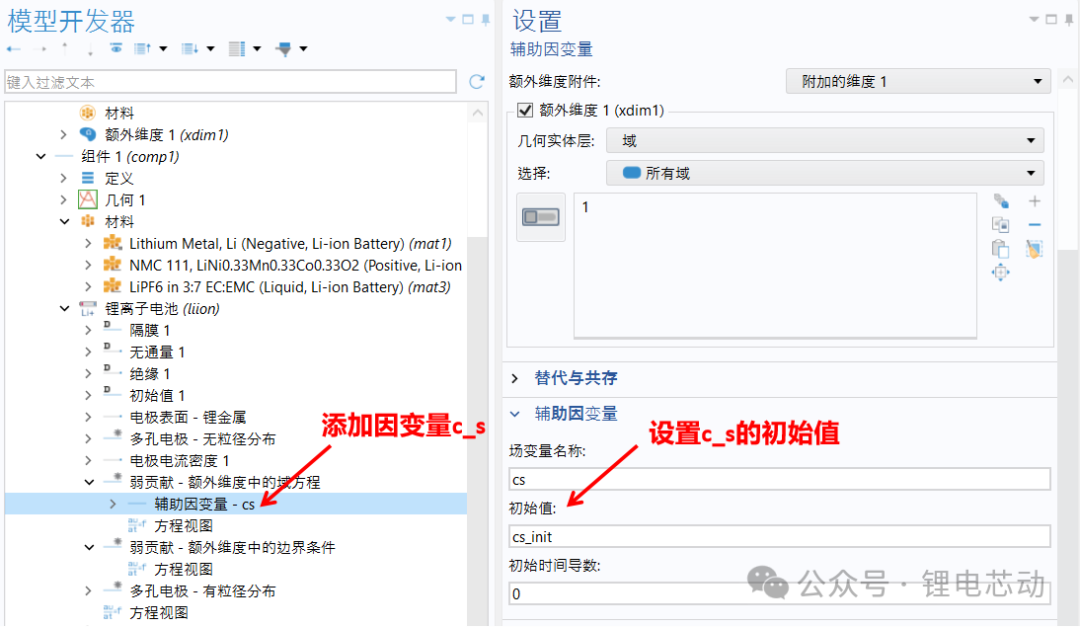

  • 右键“弱贡献”节点,添加辅助因变量c_s(固相锂离子浓度),并设置初始值

3. 关键提示和注意事项

  • test( ) 算子至关重要: 务必理解 test(变量名) 代表对应变量的检验函数。所有弱形式表达式最终都应包含 test( ) 算子,并且要确保 test( ) 函数的使用符合 COMSOL 的语法和逻辑。

  • 单位一致性: COMSOL 会检查单位。确保你在弱表达式中使用的所有参数、变量和导数组合起来具有正确的物理单位(通常是能量密度或功率密度,取决于方程)。

  • 几何和网格: 和其他 COMSOL 模型一样,你需要先定义几何,然后生成网格。弱形式是在这个网格的每个单元上进行数值积分计算的。

  • 求解: 定义好弱形式和边界条件后,像设置普通 COMSOL 模型一样添加“研究”步骤并进行求解。

  • 验证: 对于自定义的弱形式,强烈建议通过与解析解(如果存在)、已知的数值基准或 COMSOL 内置的等效物理接口(如果可能)进行比较来验证你的实现。

总结

通过上面的例子,我们可以清晰地看到弱形式在 COMSOL 仿真中的强大功能和灵活性。它不仅能够帮助我们解决传统强形式难以处理的问题,还能为复杂物理场的建模提供更广阔的自由度。

此外,掌握弱形式的使用还能帮助我们解决更多实际问题,例如:

  • 多物理场耦合:通过弱贡献节点将不同物理场的方程耦合在一起。
  • 自定义方程:当现有物理接口无法满足需求时,弱形式提供了一种灵活的解决方案。
  • 非标准边界条件:利用弱形式可以轻松实现复杂边界条件的定义。

弱形式,就是你手中建模的“自由语言”。


来源:锂电芯动
