ANSYS Workbench中如何计算FRF（频响函数）表征结构动态特性？

频响函数（Frequency Response Function，FRF） 用于计算特定点（自由度）在某一力输入下的稳态响应（输入点可与响应点相同或不同），通常是结构的输出响应和 输入激励力之比。在Workbench NVH工具包中（NVH Toolkit）的FRF计算器会在项目树中生成一个结果，用于计算给定输入和输出自由度（DOF）的 FRF，下面针对这个计算过程进行简要介绍。

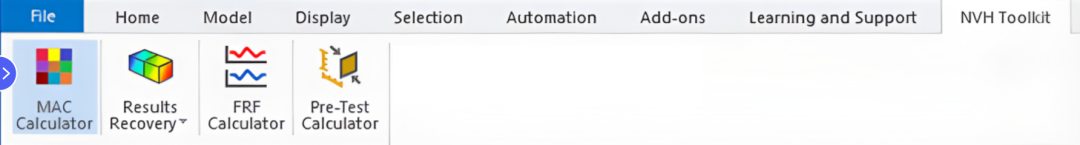

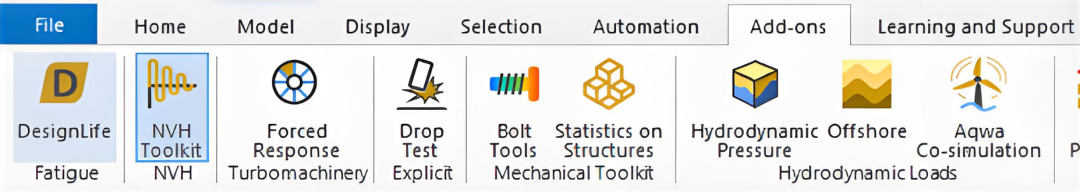

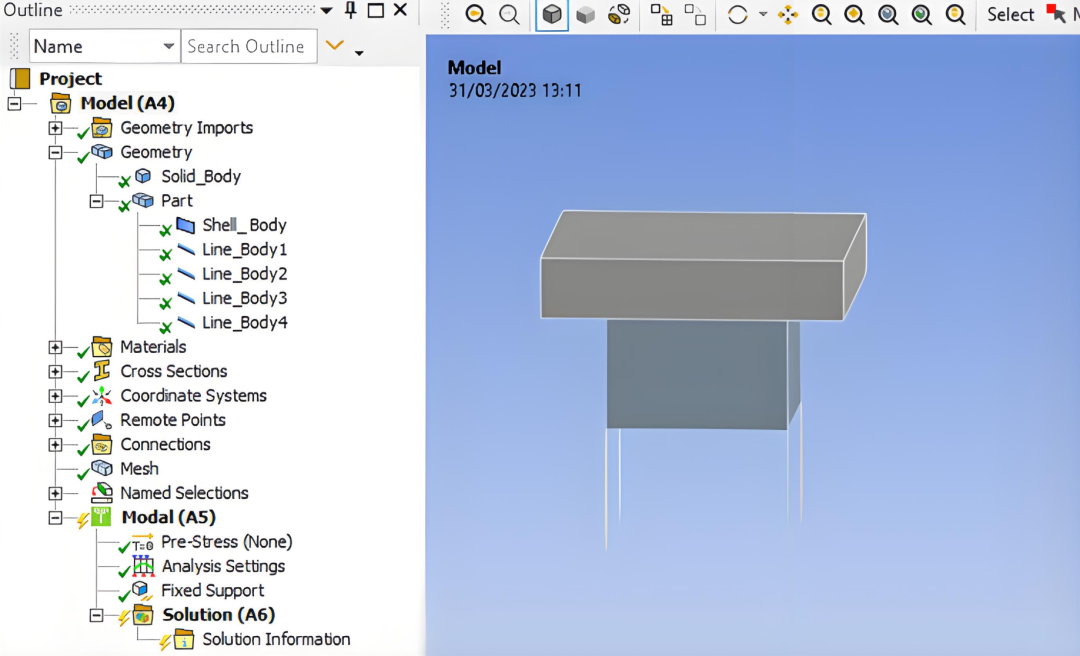

（1）首先需要进行一个模态分析项目。然后双击Model打开Mechanical窗口，单击菜单中Add-ons下的NVH Toolkit图标，该图标以蓝色高亮显示，表示加载项已加载。

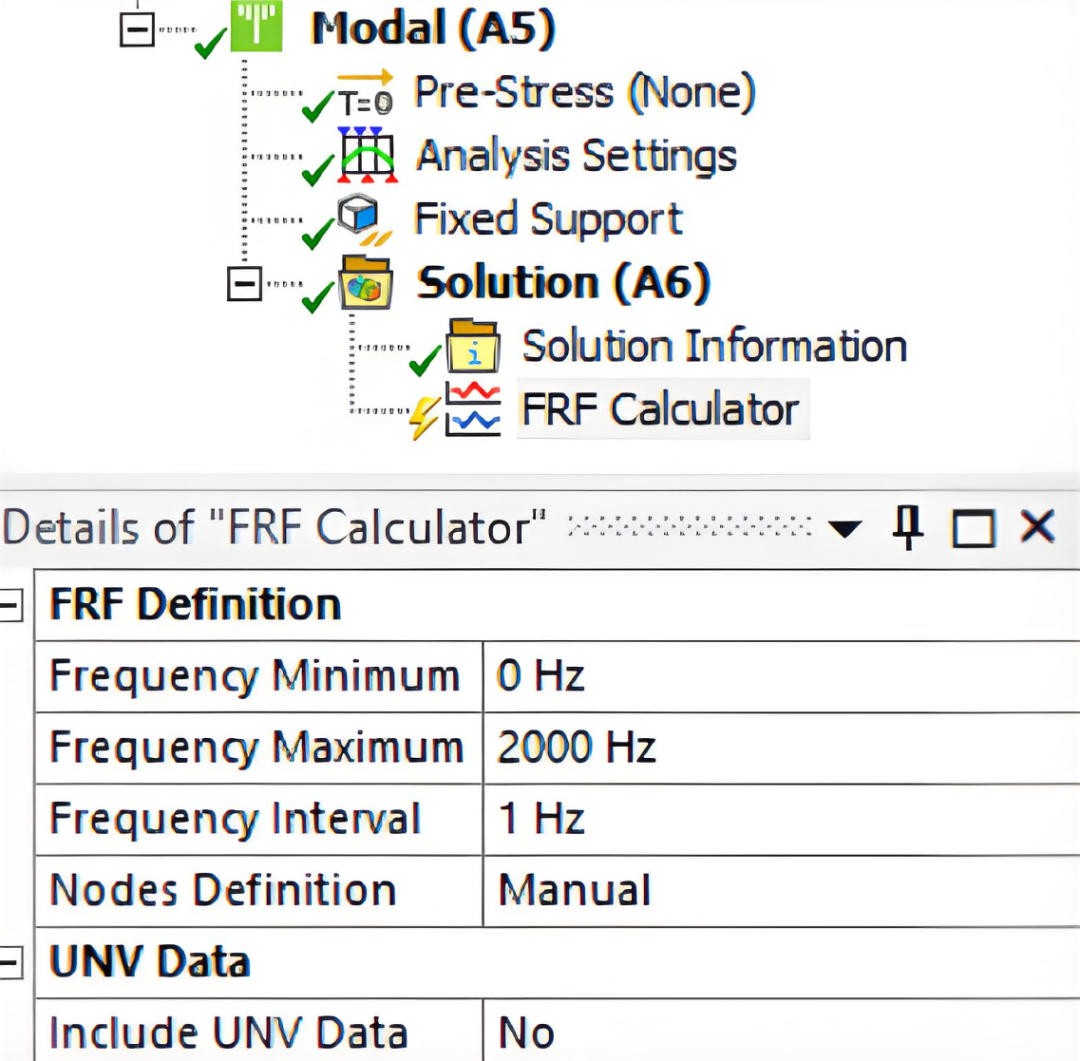

（2）在Solution右键插入FRF计算器（FRF Calculator），确认它处于default的 unresolved状态，详细信息如下图所示。

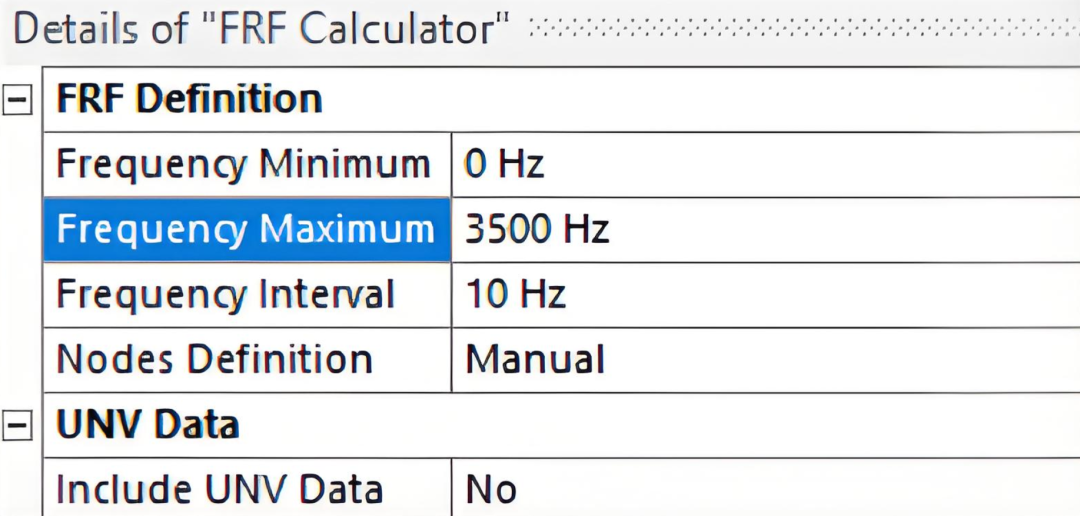

（3）设置FRF计算器的详细信息，如下图所示。本例中频率范围设置0~3500Hz， 主要是为了覆盖案例中模态计算的前6个特征值。

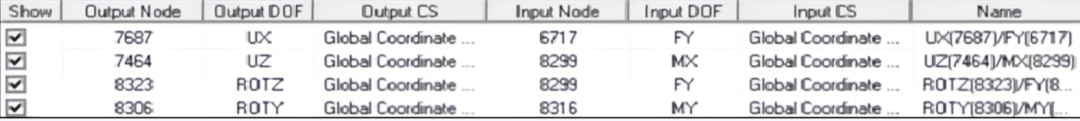

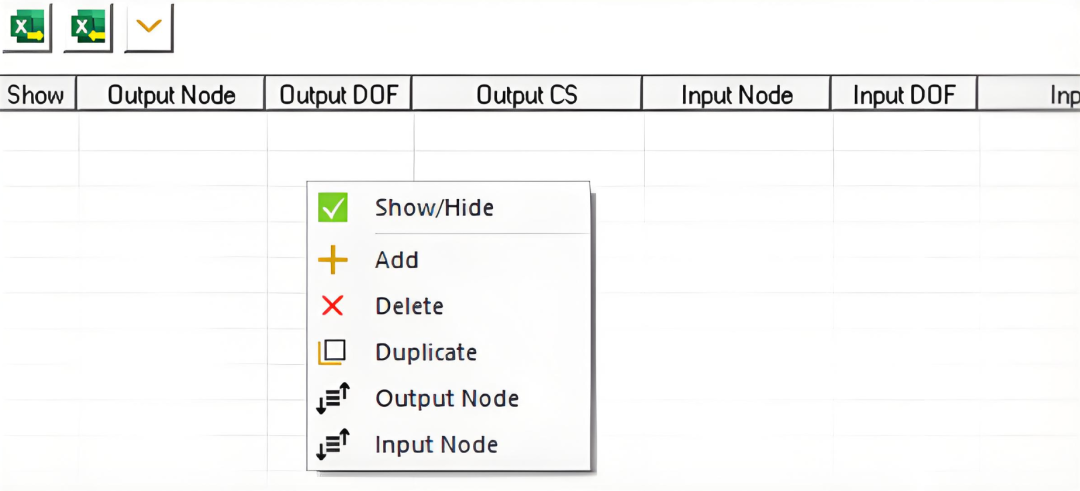

（4）在FRF工作表中设置数据。空白处右键添加即可，在窗口中选择对应的输入和输出点，通过Apply确认。另外，设置完成之后，可以将对应的列表以Excel的形式导出。

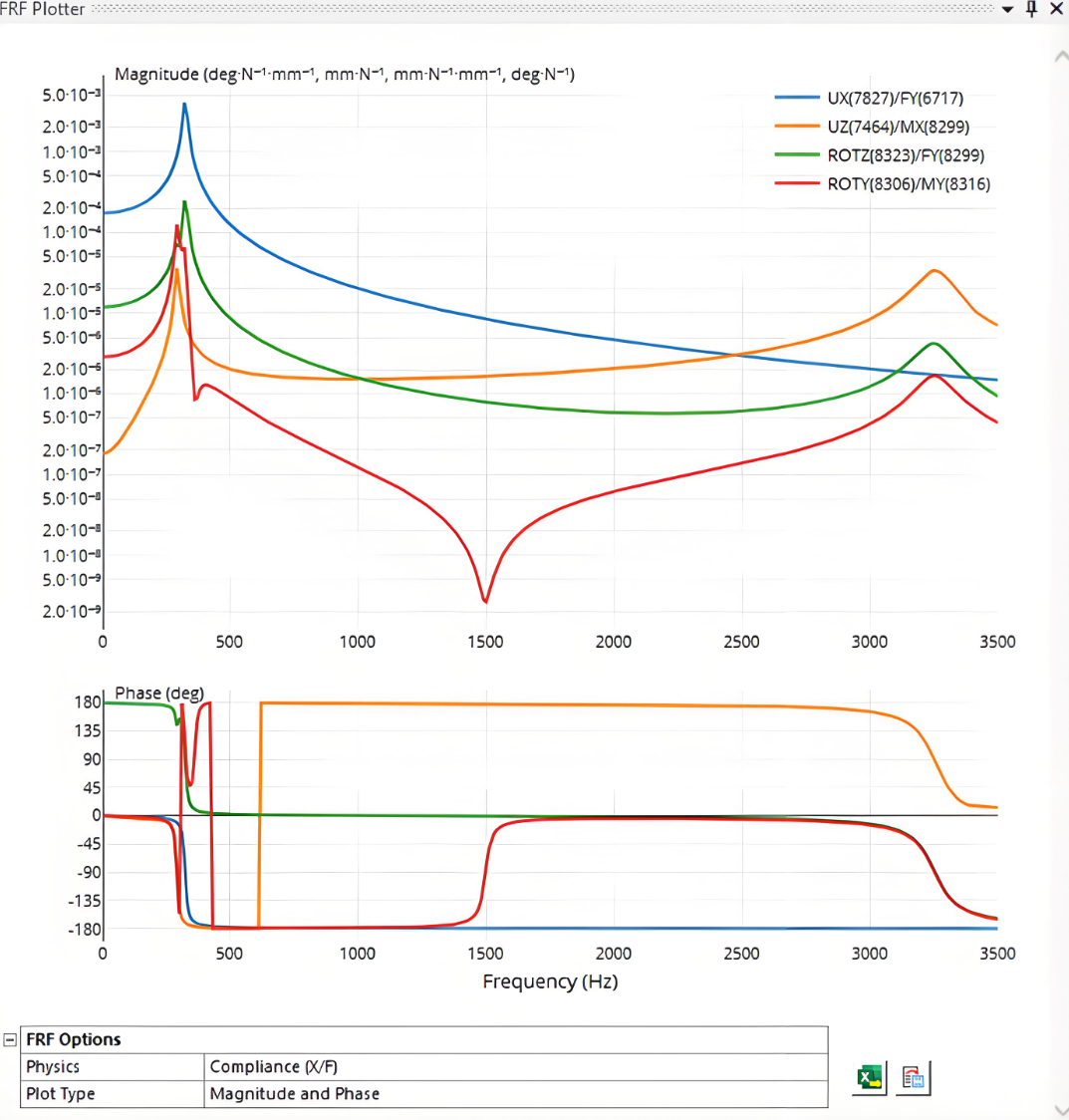

（5）完成计算并检查FRF图是否生成。可以将FRF数据以csv或者unv格式导出，同时可以在FRF Options中设置不同的输出形式如柔度、导纳、加速度导纳等。

感兴趣的朋友可以按照本算例试试，文末提供下载链接，这个对系统的动态特性研究和MAC矩阵等方面应用挺好。
