[插件共享]CATIA一键导出零件清单到Excel,修改零件属性信息后再一键回传CATIA插件.

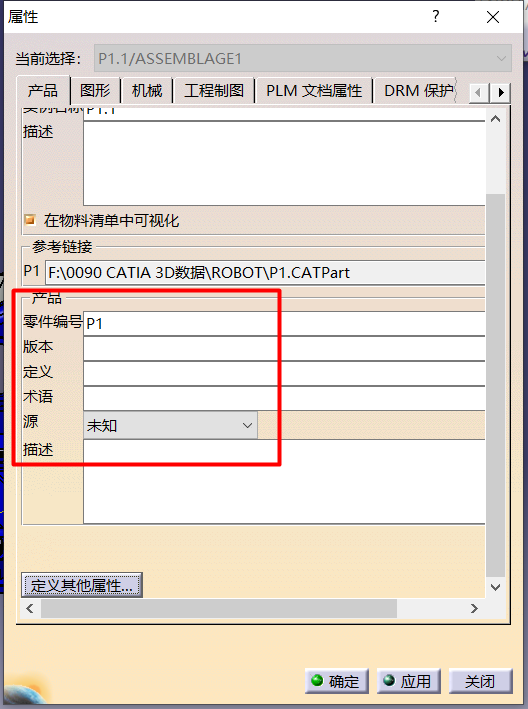

大家好,之前分享过一篇帖子,【CATIA插件】CATIA一键导出装配体bom，零件用量清单PartList我们可以通过插件一键导出装配体下所有零件的统计数量和相关属性信息,这里的属性信息包含各个方面,凡是在结构树上能够体现的,基本都可以导出,比如图片所示的:零件属性窗口信息(零件编号,版本,术语,定义,自制or购买),用户自定义属性信息,测量信息(长宽高,惯量,质量,密度,体积等),零件在装配体中的位置信息(X,Y,Z坐标),零件结构树中的一些设计信息，(如特征的数量，特征的类型（草图，曲面，点，线）等设计过程信息),零部件的截图等,只有你想不到,没有做不到.▼ 零件属性对话框
▼ 测量属性窗体
▼ 位置属性窗体
▼ 用户自己创建的参数

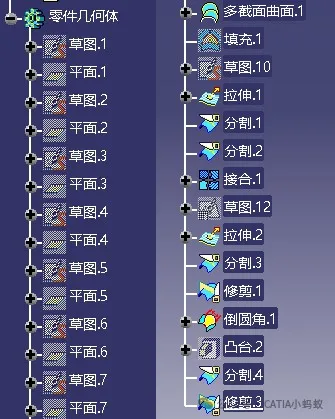

▼ 结构树中的作图步骤

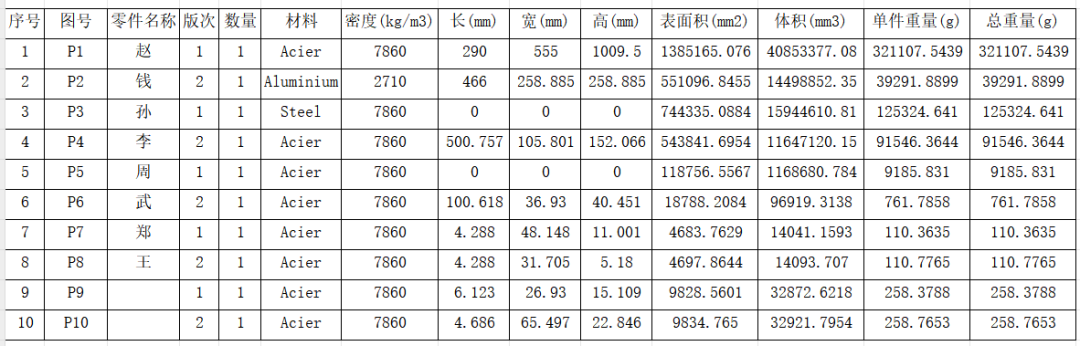

我们在原有插件的基础上增加属性回传功能,即当我们在PartList表中修改了导出的一些属性信息之后,可以点击插件中的一键回传按钮,直接将这些被修改的属性信息一键回传给CATIA零件文档.如下图一是刚开始导出之后的效果图,下图二我们手动对黄色 区域的零件属性信息分别进行了修改,然后点击插件的一键回传按钮,即可将修改后的信息传输给零件模型,此时找到某一个对应的模型,打开属性窗口,便如下图三所示,属性已经修改完成.▼ 插件导出的零件清单
▼ 对Excel中的零件属性进行修改
▼ Excel中的属性一键传回CATIA模型
程序经过优化之后可以导出更多的参数信息,如下表格导出零件位置信息和长宽高包装(下料)尺寸信息:▼ 一键导出零件 长宽高,位置等属性信息
如果学习了CATIA的二次开发,我们可以通过扩展,导出各种属性信息,也可以将大多数的属性信息修改后进行回传,本插件我们仅导出一些基本,通用的零件属性信息,零件编号,定义,术语,版本,数量,重量,密度等.一个简单的命令需要写一篇很详细的帖子去讲解,一个简单的插件需要付出较长的时间去编辑,只为让老铁们理解的更透彻,使用的更方便,动动小手,点点赞赞,转发一下吧.予人玫瑰,手有余香,感谢老铁们.
