Fluent入门验证案例 | 斜面流动仿真(一)
本案例为入门案例，对流体在斜面上的层流进行建模，该模型由重力水头引起的压力差驱动。流道与水平方向成 β = 30° 的角度倾斜。通过对速度进行检测，这些值用于与仿真结果进行比较。实现对计算结果准确性的验证。适合刚接触fluent软件的读者练手实用。
3.3 模型设置 此处选择层流模型进行相关计算，具体设置如下图所示：
3.4 边界条件设置

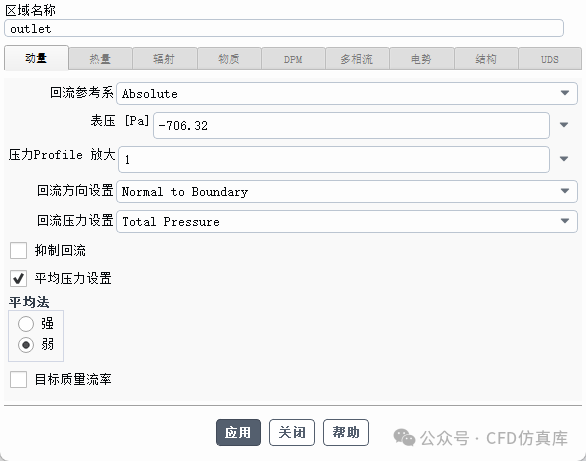

其次，对压力出口进行设置，具体压力值为-706.32Pa，具体设置如下：

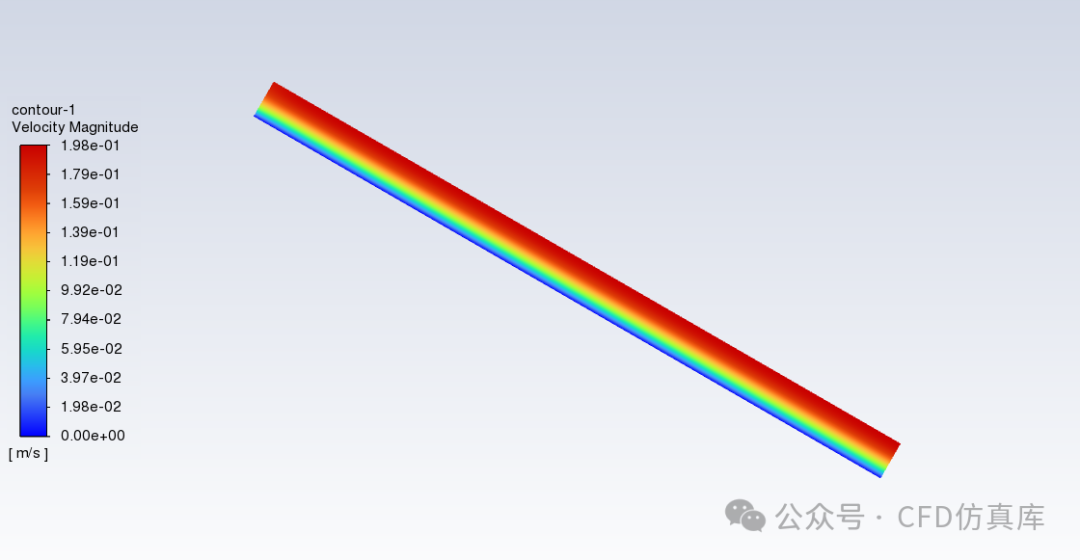

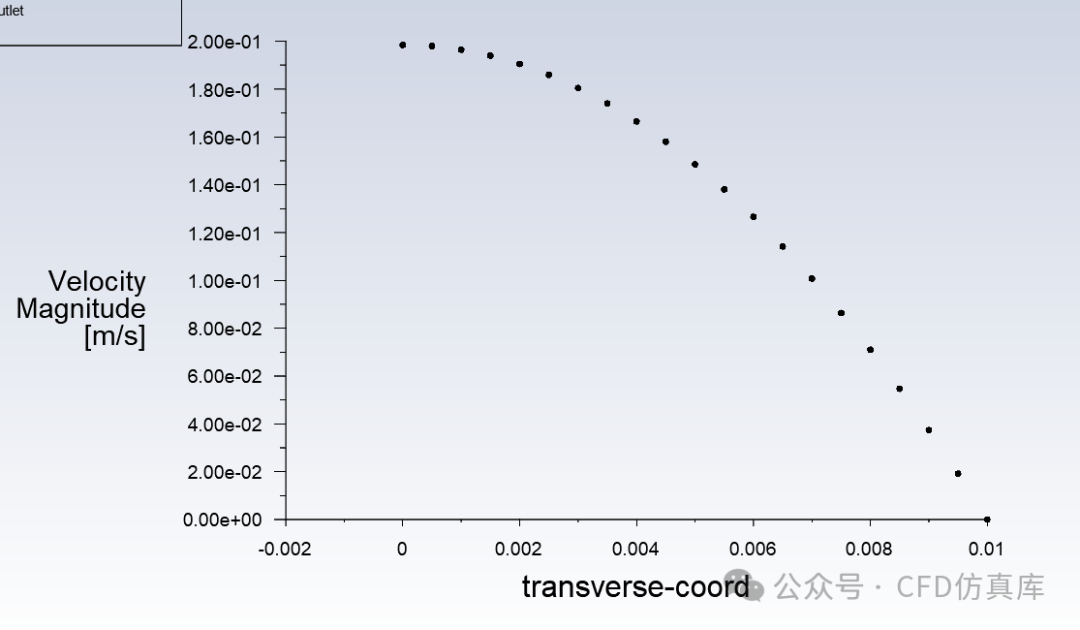

对斜面流动仿真的计算结果进行可视化处理，速度结果如下图所示：

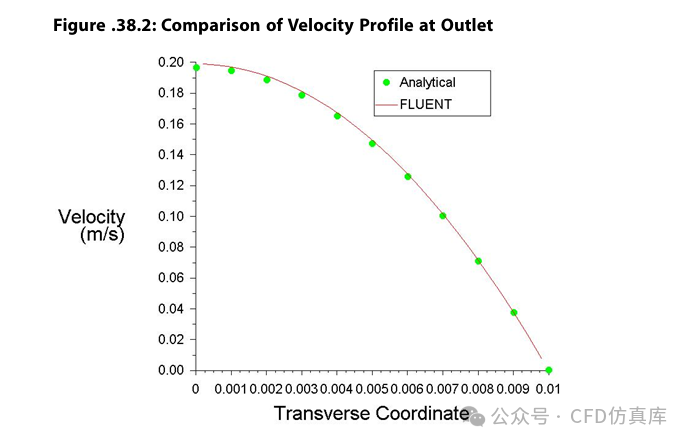

可以发现，该计算结果与验证结果基本一致，可以满足计算要求：
来源：CFD仿真库
1 workbench 设置

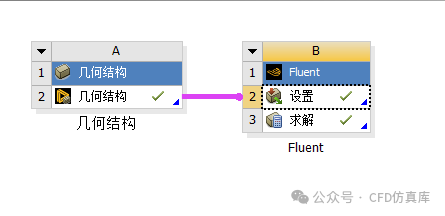

本案例具体设置如下图：
2 SCDM 设置
2.1 导入几何

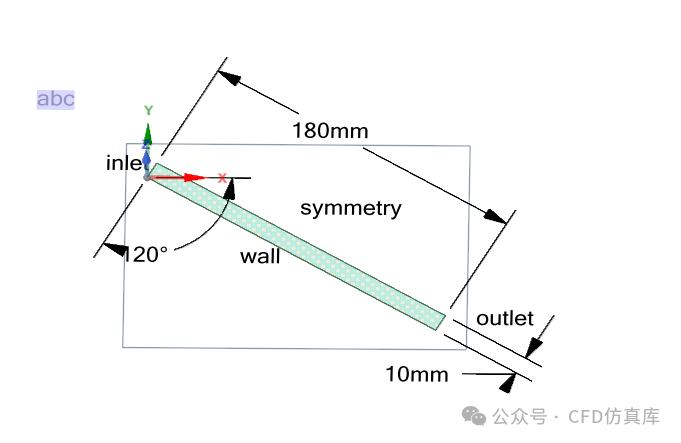

该几何模型为10mm*180mm的矩形，倾斜角为30°，具体的几何模型与边界条件如下所示：

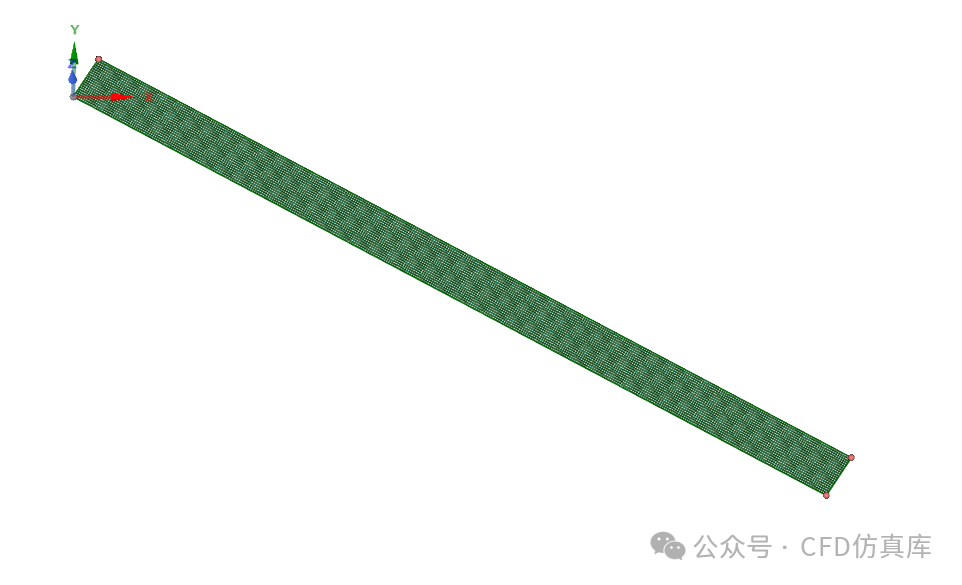

2.2 网格设置
3 FLUENT 设置
3.1 General设置与网格导入

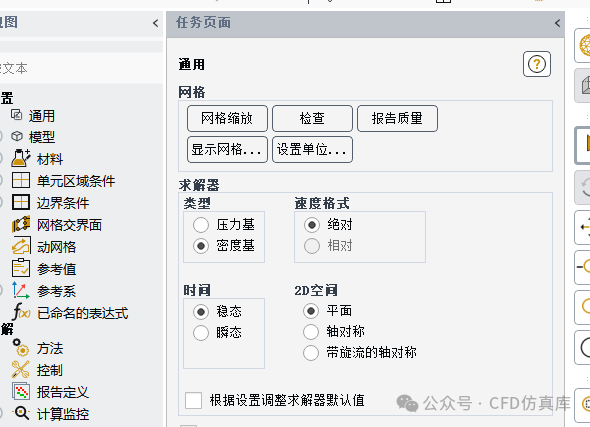

首先导入网格，然后勾选稳态计算，具体设置如下图所示。
3.2 材料设置

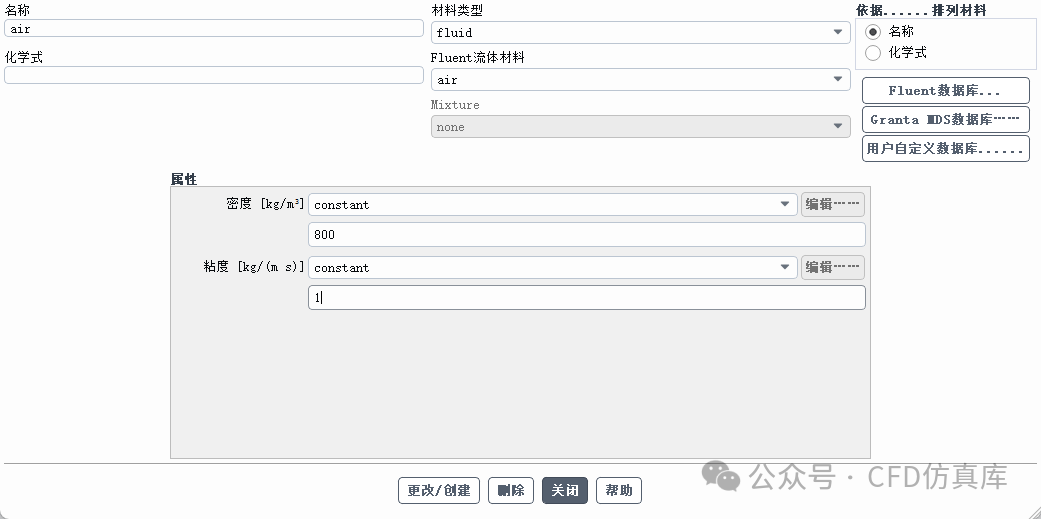

此处对材料进行设置，依据相关文献，其密度为800kg/m^3,粘度为1，具体设置如下图所示：

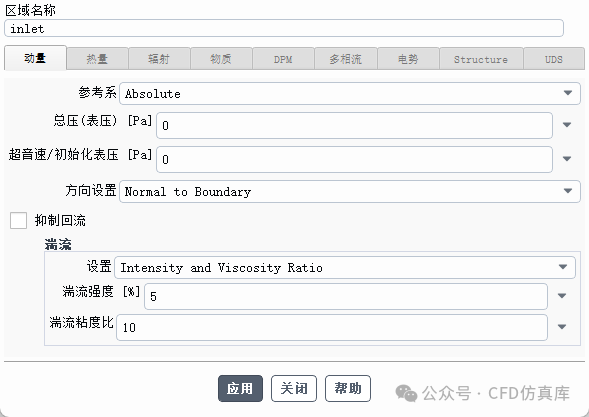

依据几何边界与模型介绍，首先对压力入口进行设置，具体设置如下图：
3.5 初始化设置

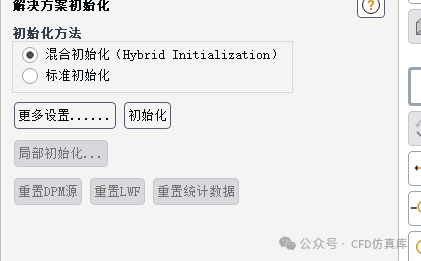

首先进行混合初始化设置，具体设置如下图：
3.6 计算设置
此处进行的计算设置如下：
4 后处理结果
4.1 后处理结果
