【技术分享】Drucker-Prager 准则屈服面绘制

6天前浏览21

引言

 在岩土数值计算中大本构模型是一个绕不开的问题。岩土材料用的最多的屈服准则是Mohr Coulomb和Drucker Prager准则。Mohr Coulomb虽然用的很广泛,但是屈服面在空间形状是一个六棱锥,意味着屈服函数对主应力的导数不连续。因此我们看到大量的论文基于Drucker Prager进行本构的开发研究。笔者也在这方面开展了一些研究,但是对于屈服面的绘制一直没有具体画过。正好感觉有几个小时空闲,尝试用Python简单绘制一个Drucker-Prager 准则的屈服面。未来不忙的时候再更新其他准则如Mohr Coulomb和Hoek Brown的屈服面绘制。可能存在错误,如果发现了请指正,提前感谢!

本构的形式

 Drucker-Prager准则是一种用于描述材料屈服行为的模型,广泛应用于岩土工程和金属塑性分析。其表达式通常基于应力张量的不变量,考虑了材料的内摩擦角和黏聚力。以下是Drucker-Prager准则的常见表达式:


   +        -k≤0

其中:

   :第一应力不变量(平均正应力的三倍),即

   :第二偏应力不变量,表示剪应力强度,定义为:

   {    +    +    }

或偏应力表示为    =            ,其中    为偏应力张量。

   :与材料的内摩擦角    相关的参数,表征材料对静水压力的敏感性。

k:与材料的粘聚力c相关的参数,表征材料的抗剪强度。

   k的表达式与具体应用场景有关,通常根据Mohr-Coulomb内摩擦角    与凝聚力c确定。常见形式为:

   =

   =

这些参数假设Drucker-Prager圆锥与Mohr-Coulomb六边形在外圆周处相切(外接圆假设)。若采用内接圆或中间圆假设,    k的表达式会有所不同。

Haigh-Westergaard应力空间坐标转换

Haigh-Westergaard坐标(也称为应力不变量空间,有时也叫做Lode坐标)与主应力空间之间的坐标转换是岩土工程、材料力学和有限元分析中常用的方法,特别是在研究屈服准则(如 Drucker-Prager 或 Mohr-Coulomb)时。Haigh-Westergaard 空间采用柱坐标表示,使用三个应力不变量(    ,s,    )(或类似的表示)来描述应力状态,如下图。而主应力空间使用三个主应力(    ,    ,    ),两者之间的转换关系如下:



图1 Haigh-Westergaard应力空间

Haigh-Westergaard应力空间坐标转换对应的代码如下:


def haigh_westergaard_to_cartesian(rou_t, s_t, theta_t):
    sig1 = rou_t / np.sqrt(3) + np.sqrt(2 / 3) * s_t * np.cos(theta_t)
    sig2 = rou_t / np.sqrt(3) + np.sqrt(2 / 3) * s_t * np.cos(theta_t - np.pi / 3 * 2)
    sig3 = rou_t / np.sqrt(3) + np.sqrt(2 / 3) * s_t * np.cos(theta_t + np.pi / 3 * 2)
    return sig1, sig2, sig3


Drucker-Prager 准则屈服面绘制

利用上述公式变换,Drucker-Prager准则在Haigh-Westergaard 应力空间下的表达式为:

           +s-    =0

我们可以在先计算出s为0时对应的    ,然后假定计算区域为[-    ,10    ],计算屈服面上的一系列s。假定    的变化范围为0~360°,则可以得到屈服面上所有的点,进而采用matplotlib绘制屈服面。

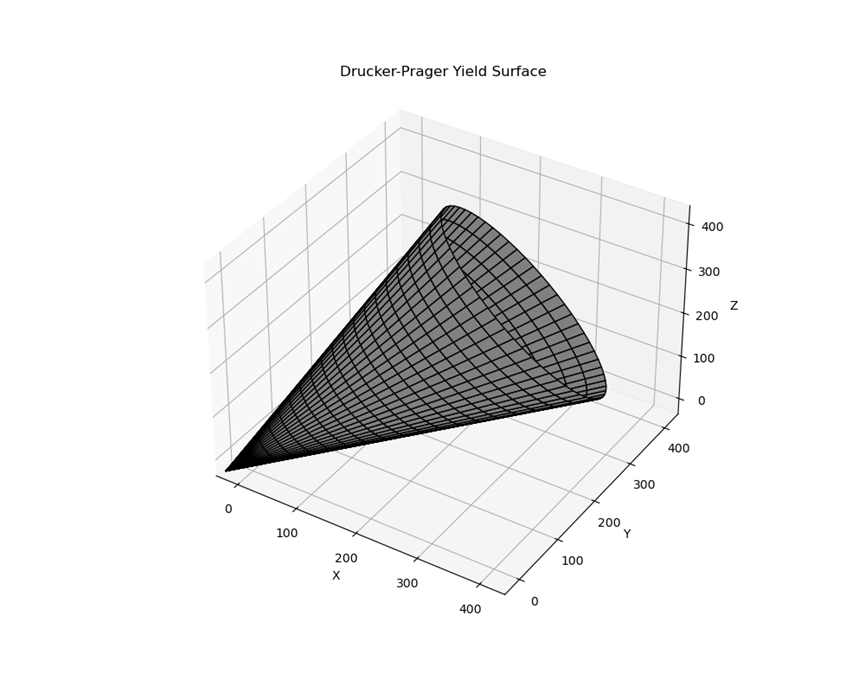

图2 Drucker-Prager 屈服面


来源:数字孪生与工程计算
python岩土材料
