传动轴模态分析有限元仿真

10小时前浏览3

传动轴模态分析

模态分析在机械结构振动特性分析中扮演着关键角色。它能够揭示机械结构的固有频率、振动模态,以及相应的振幅和相位等核心数据。这些信息对于机械结构振动特性的设计和优化至关重要。以高速旋转机械设计为例,避免固有频率与旋转频率共振是必要的,因为共振可能导致机械结构的不稳定甚至损坏。通过计算机械结构各个振动模态的振幅和相位,我们能对机械结构的振动特性进行评估,包括振幅分布、振动模态之间的耦合情况等。模态分析不仅用于评估,还能预测特定激励条件下,机械结构的振动反应,进而为机械结构的动态响应控制和故障诊断提供指导。总而言之,模态分析为我们深入理解并处理机械结构的振动特性提供了重要支持,有助于机械结构的设计、优化,以及故障的识别和诊断。

3.1模态分析基本原理

3.1.1模态分析概述

无论简单或复杂,都可以是具有特定惯性和弹性特性的单一部件或由多个部件组成的装配体。这些结构涵盖了广泛的范畴,包括桥梁、建筑物、船舶、飞机、汽车以及其他各种设备。它们共同的特点是,每个机械结构都可视为由众多组件构成的整体,并具有影响其性能和行为的惯性和弹性属性。

机械结构的振动特性,即它们的振动和响应行为,是由这些惯性和弹性特性决定的。振动对机械结构的影响非常显著,因为它直接关联到结构的寿命、可靠性、安全性,以及工作精度和效率。过度的振动不仅可能导致机械性能下降,还可能引发结构损坏,从而影响整体安全。

因此,在设计机械结构时,设计师必须考虑外部因素对结构可能造成的影响,并采取措施来控制由这些外界干扰引起的振动幅度。这通常涉及应用合理的结构设计和采用有效的振动控制策略,以确保机械结构能够在各种条件下正常运行,并保持长期的稳定性和性能。通过这样的设计和控制措施,可以优化机械结构以抵御振动相关的风险,确保其持续可靠的性能。

模态分析在机械设备的设计、运行以及故障诊断中起着至关重要的作用。它不仅可以确定机械设备的固有频率和振动模态以避免共振现象,而且还可以提供振动幅度等关键信息来指导结构的优化。

以下是对模态分析的一些具体应用方面的总结:

1.评估和优化设计:模态分析可以在新产品设计阶段预估结构的动态特性,帮助设计师进行振动特性的优化设计,从而提高产品的性能和可靠性。

2.故障诊断和预报:通过对机械结构进行模态分析,可以识别出结构系统的载荷并诊断及预报潜在的结构故障。

3.噪声控制:利用模态分析可以有效地控制结构的辐射噪声,提高机械设备的工作环境质量。

4.动力学频域分析:作为动力学频域分析的基础,模态分析通过计算振动频率和振型,为深入理解结构的动态行为提供了基础数据。

5.改善稳定性:模态分析有助于发现机械设备存在的问题,如共振或应力集中,从而在设计和制造过程中采取措施以提高设备的稳定性。

模态分析的理论基础

一个结构系统的动力学行为可以准确地通过模态参数来详尽地刻画,这些模态参数包括固有频率、模态质量、模态刚度以及模态形状,他们共同构成了系统动力特性的基础。当一个结构受到外部激励,并以其某一阶次的固有频率进行振动时,该结构上的每一点将围绕其静力平衡位置产生位移。这些位移并非随机分布,而是以一种特定的比例关系出现。换言之,结构上的每个点会以一定的振型(即模态)进行同步振动,这种振型可以通过模态向量来数学表达。模态向量不仅提供了结构在特定模态下各点的相对位移信息,而且还反映了整个结构的振动形态。

模态能够描述结构的固有属性,模态振型描述了结构在特定模态下的振动形态,而固有频率是结构在没有外部激励时的自然振动频率。阻尼比则量化了结构振动衰减的速度,与系统的能量耗散机制有关。在实际的工程应用中,这些模态参数可以通过实验测试或数值计算方法来确定,这一过程统称为模态分析。

模态分析的核心在于利用坐标变换将复杂的多自由度振动微分方程转换为一系列简单的单自由度问题。这种转换通过模态矩阵实现,其列向量即代表模态振型。模态矩阵不仅简化了数学处理过程,而且提供了对结构动态行为的直观理解。

通过模态分析,能够识别出结构在各个阶次下的关键模态特性,包括模态振型、阻尼比和固有频率。这些信息对于预测结构在受到外部激励时的振动响应至关重要。此外,模态分析还可以帮助工程师评估结构是否可能因共振而遭受破坏,从而在设计阶段就避免潜在的风险,确保结构的安全性和可靠性。

模型导入

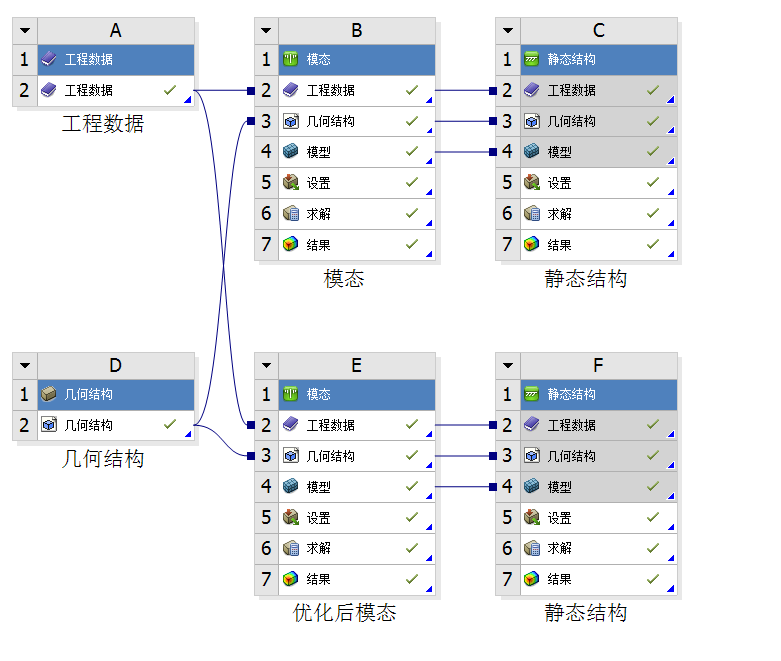

完成连杆的座椅模型后,在另存为类型中选择step格式,这是通用的CAD数据交换格式,可以被大多数工程软件所接受,并将模型导出step格式导入到ansys workbench中。

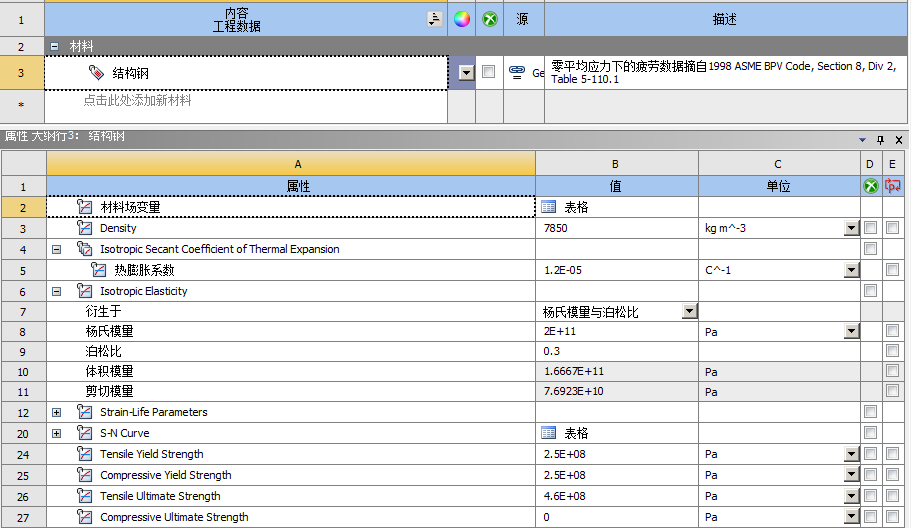

设置材料参数

在Workbench的项目图表视图中,找到需要编辑的几何体,通常位于“几何”(Geometry)分支下。

在几何体上右键单击,选择“编辑”(Edit)。这将打开一个材料列表,您可以在其中选择或添加材料。

在材料列表中查找“结构钢”,这通常是ANSYS Workbench自带材料库中的选项。

选择该材料后,系统会自动填充相关的材料属性,包括密度、弹性模量和泊松比等。

根据给定的数据,确认所选结构钢材料的密度为7850kg/m³,弹性模量为2E+11Pa,泊松比为0.3。



边界条件

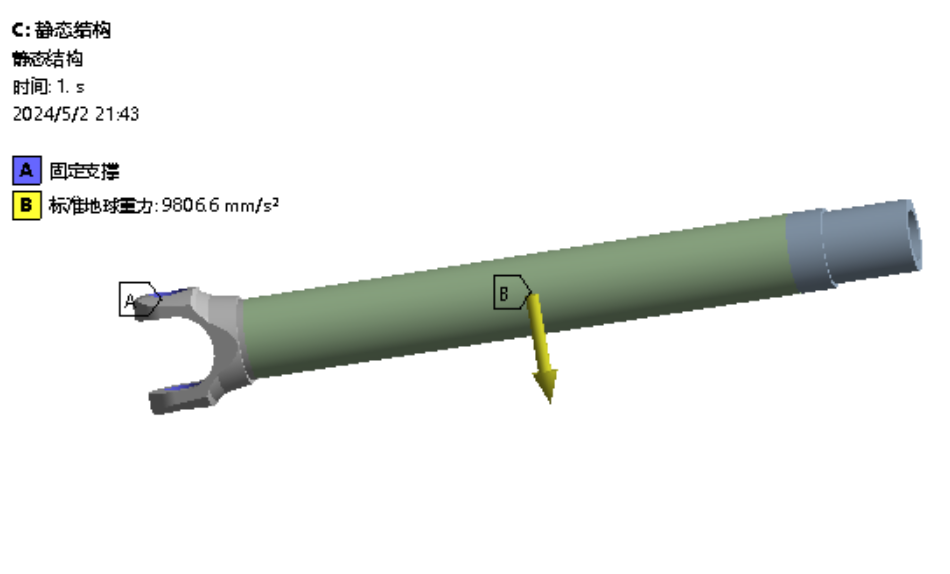

设置传动轴连接处为固定支撑。



网格划分

在项目图表视图中找到“模型”(Model)分支下的“网格”(Mesh)分支,右键单击选择“编辑”(Edit)。

选择整个连杆模型或指定的部分进行网格设置。

调整网格大小至15mm,这可以在“网格控制”(Sizing)选项中设置,确保全局单元尺寸为15mm。

考虑到模型的复杂性和计算资源,可以采用自适应网格划分方法,以便在需要的地方自动细化网格,提高计算精度。



结果分析与后处理

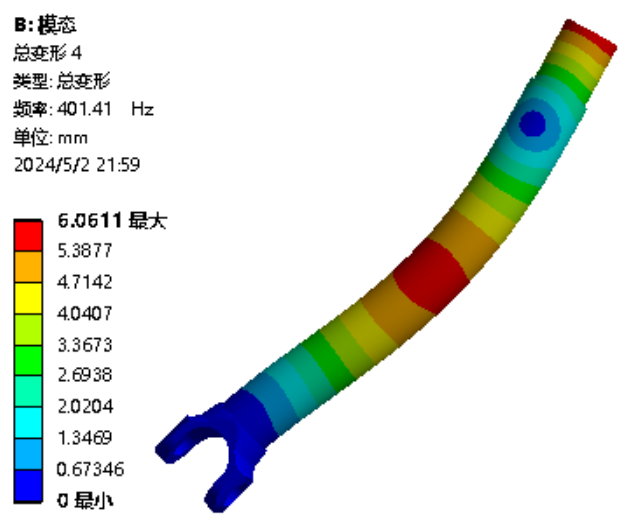

其前六阶模态振型和固有频率如下图所示。

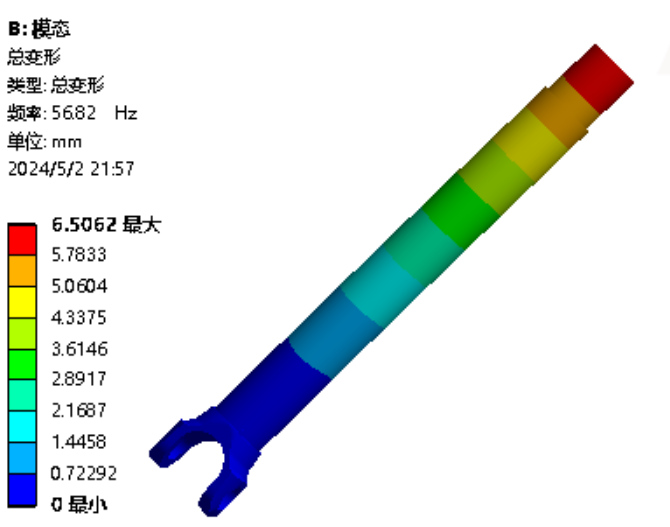

一阶模态振型:

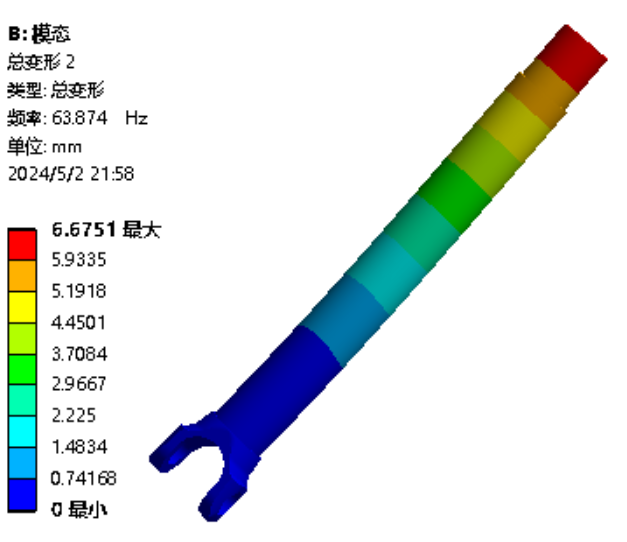

二阶模态振型:

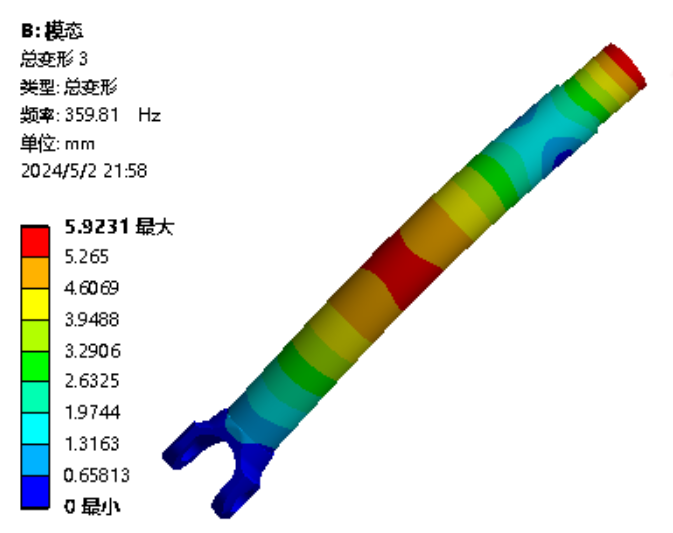

三阶模态振型:

四阶模态振型:

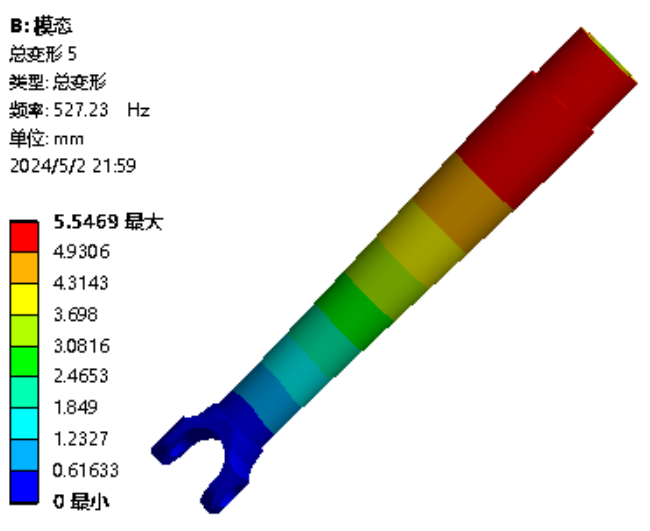

五阶模态振型:

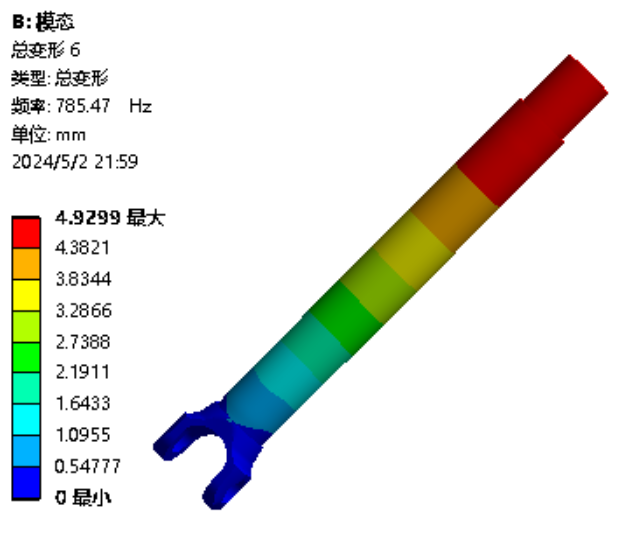

六阶模态振型:

前六阶固有频率如下图所示:

带涂层传动轴模态分析

3.3.1模型导入

完成连杆的座椅模型后,在另存为类型中选择step格式,这是通用的CAD数据交换格式,可以被大多数工程软件所接受,并将模型导出step格式导入到ansys workbench中。




设置材料参数

在Workbench的项目图表视图中,找到需要编辑的几何体,通常位于“几何”(Geometry)分支下。

在几何体上右键单击,选择“编辑”(Edit)。这将打开一个材料列表,您可以在其中选择或添加材料。

在材料列表中查找“结构钢”,这通常是ANSYS Workbench自带材料库中的选项。

选择该材料后,系统会自动填充相关的材料属性,包括密度、弹性模量和泊松比等。

根据给定的数据,确认所选结构钢材料的密度为7850kg/m³,弹性模量为2E+11Pa,泊松比为0.3。

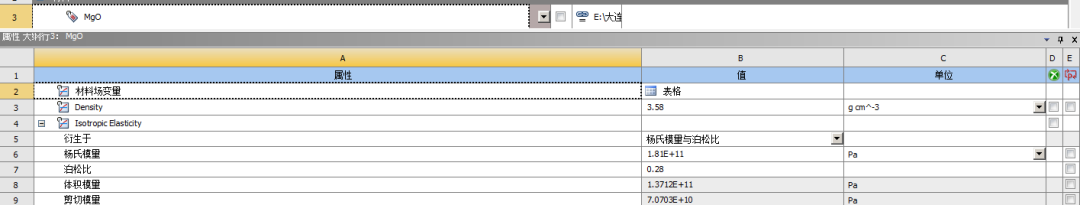

设置涂层材料为氧化镁(MgO),其密度为3850kg/m3,弹性模量为1.81E+11,泊松比为0.28,如下图所示。



边界条件

设置传动轴连接处为固定支撑。

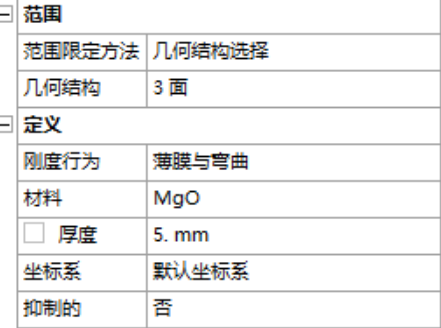

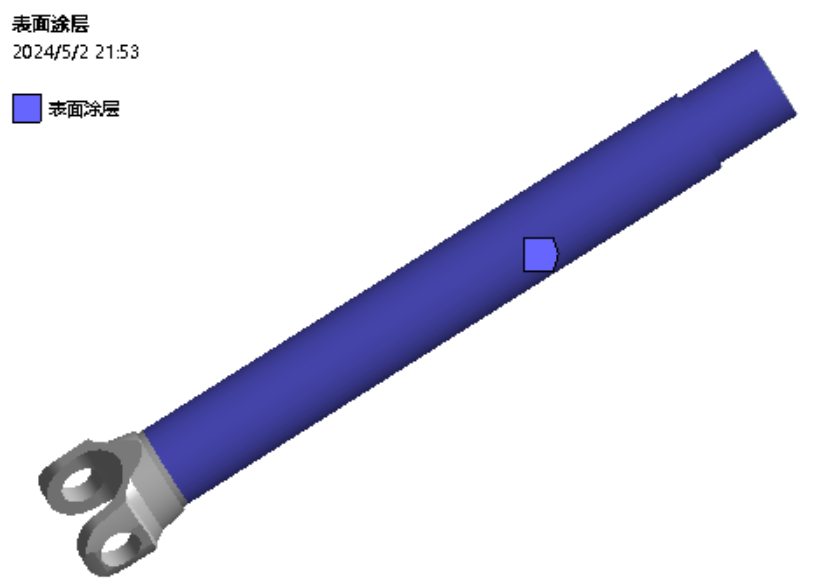

设置传动轴表面涂层为MgO,设置其刚度行为是薄膜与弯曲,涂层厚度为5mm,如下图所示。

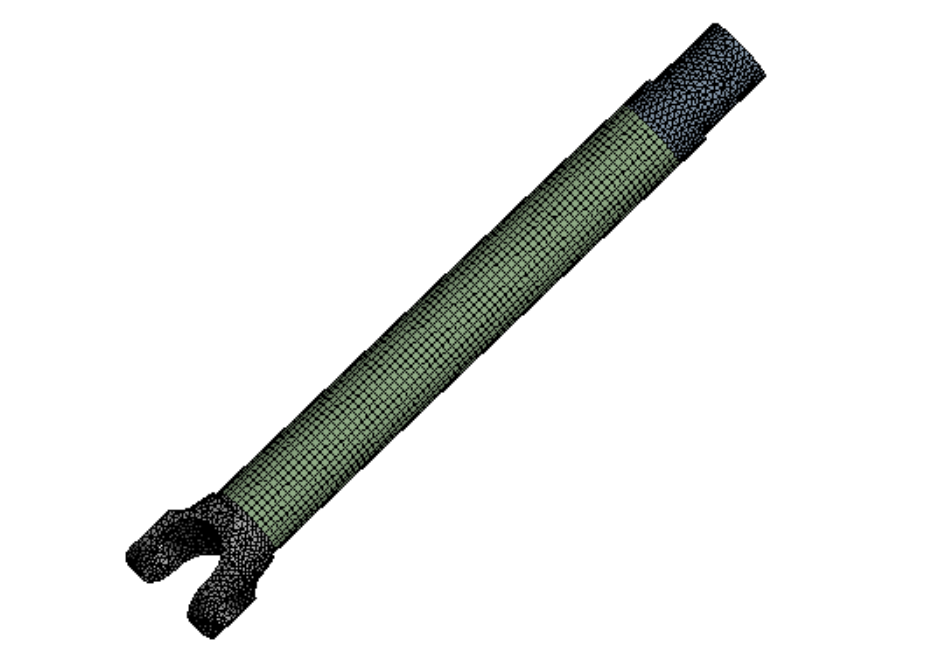

网格划分

在项目图表视图中找到“模型”(Model)分支下的“网格”(Mesh)分支,右键单击选择“编辑”(Edit)。

选择整个连杆模型或指定的部分进行网格设置。

调整网格大小至15mm,这可以在“网格控制”(Sizing)选项中设置,确保全局单元尺寸为15mm。

考虑到模型的复杂性和计算资源,可以采用自适应网格划分方法,以便在需要的地方自动细化网格,提高计算精度。



结果分析与后处理

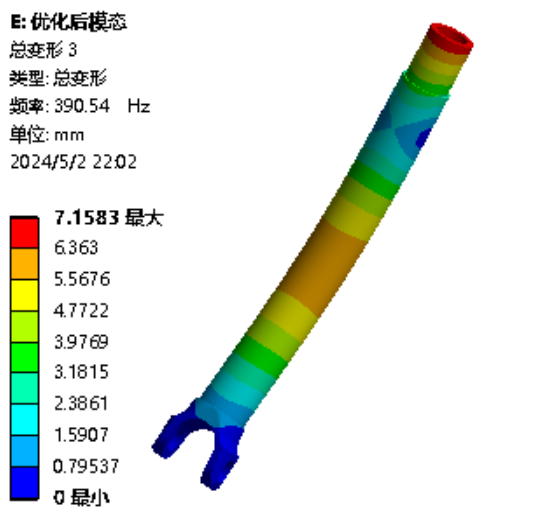

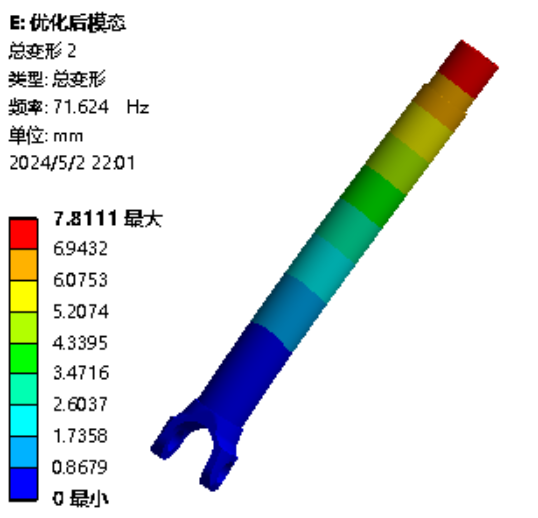

其前六阶模态振型和固有频率如下图所示。

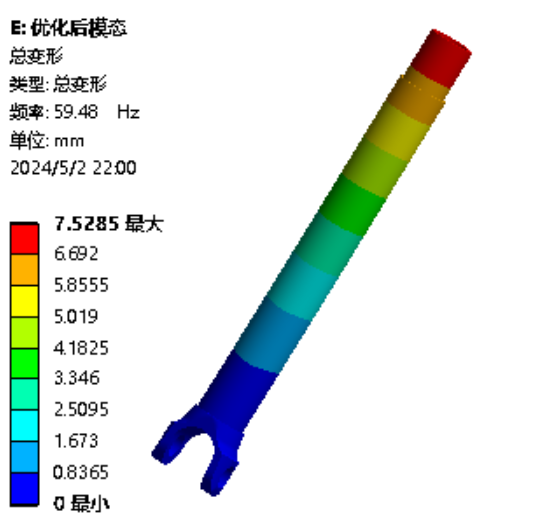

一阶模态振型:

二阶模态振型:

三阶模态振型:

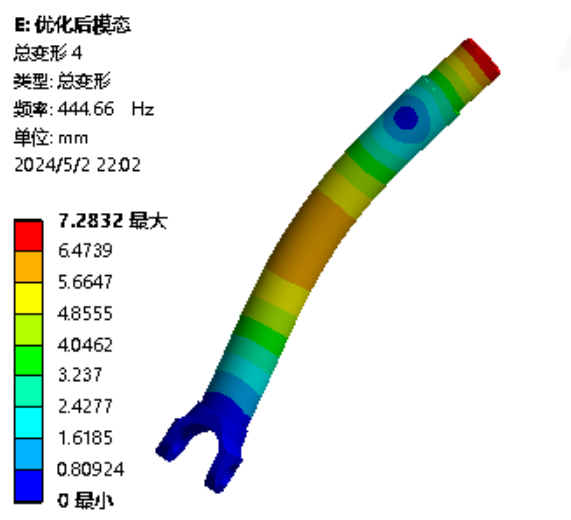

四阶模态振型:

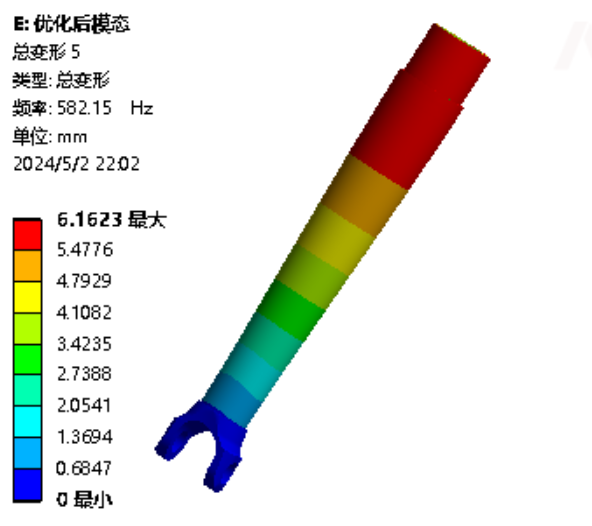

五阶模态振型:

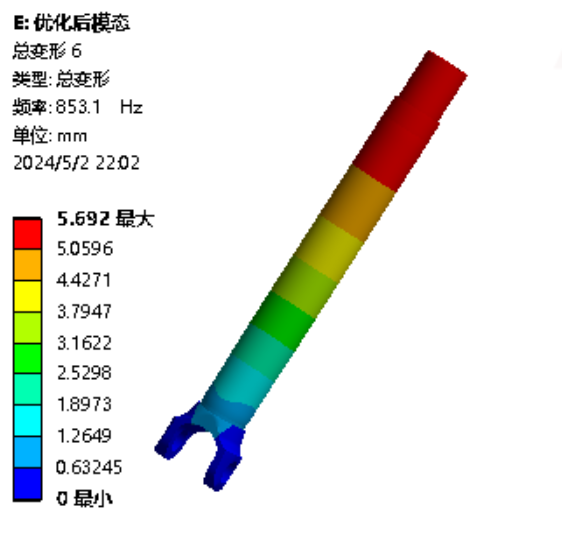

六阶模态振型:

前六阶固有频率如下图所示:
