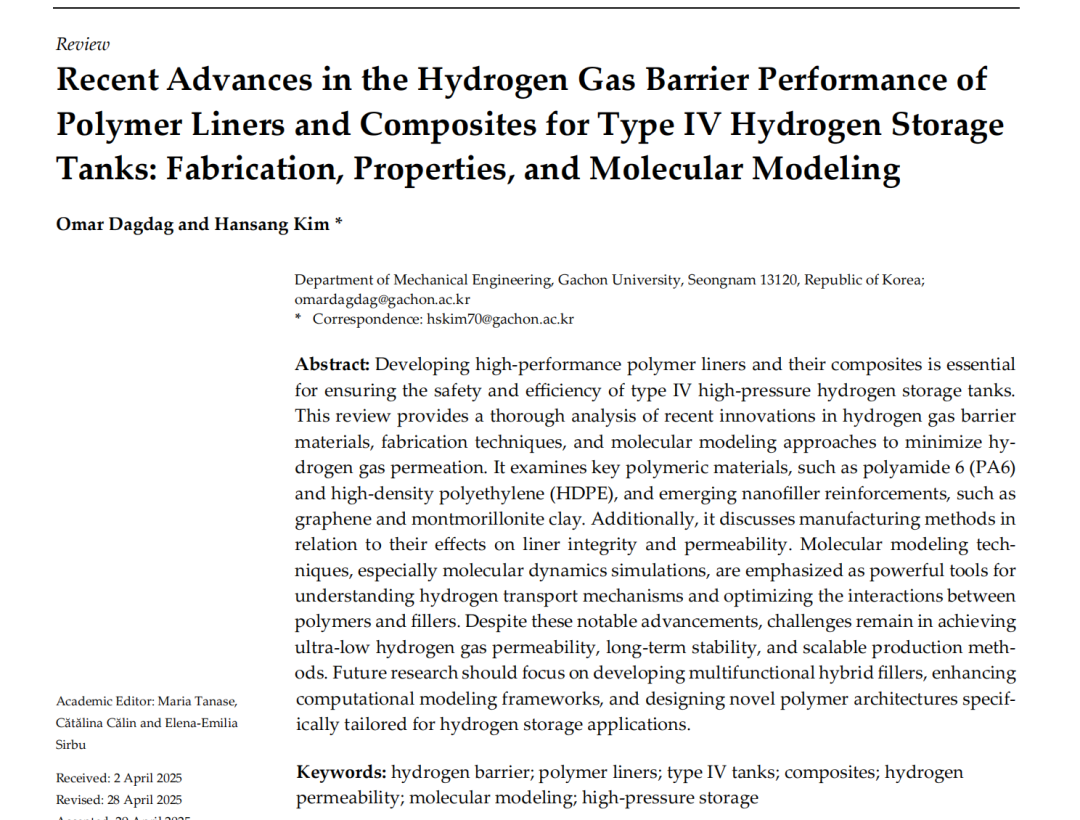

IV型储氢罐用聚合物衬里和复合材料的氢气屏障性能研究进展：制备、性能和分子建模

1. 基础聚合物性能对比

关键差异原因：

• PA6 的极性酰胺基团形成分子间氢键（键能约 20 kJ/mol），限制链段运动，使自由体积分数（FFV）仅 7.07%（263 K），而 HDPE 非极性链 FFV 达 11.78%，氢分子更易扩散。
• PA11 因侧链烷基15较长（-C₅H₁₁），结晶度（20%）低于 PA6（30%），导致渗透率更高。

2. 纳米填料负载量与性能优化

• 石墨烯 / PA6

• 2 wt% 石墨烯

• 氦渗透率较纯 PA6 降低 33.2%，达2.78×10^{-14} cm³·cm/(cm²·s·Pa)，因石墨烯片层间距 0.335 nm 小于氢分子自由程（0.6 nm），形成物理屏障。
• 结晶度从 30% 提升至 38%，熔融焓增加 12 J/g，氢键密度提高 15%。

• ＞2 wt%

  填料堆叠形成 “渗漏通道”，渗透率回升至

  3.54×10^{-14} cm³·cm/(cm²·s·Pa)。

• 蒙脱土（OM11MT）/PA6

• 5 wt% OMMT

• 氢渗透率低至1.85×10^{-13} cm³·cm/(cm²·s·Pa)，较纯 PA6 降低 89%，层状硅酸盐与 PA6 的酰胺基团形成离子键（键能约 80 kJ/mol），界面结合强度提升 220%。
• 拉伸强度从1975 MPa 增至 102 MPa，弯曲模量从 2.8 GPa 增至 3.1 GPa，归因于填料 - 聚合物界面应力传递效率提高。

• EVOH 共混体系

• PA6/EVOH/EPDM (70/30/10 wt%

• 氢渗透率14.4 cm³/m²·day·atm\)，较纯 PA6（15.6）降低 7.7%，EVOH 的羟基（-OH）与 PA6 的酰胺基形成氢键网络，FFV 从 9.32% 降至 8.15%。
• 断裂伸长率10从 80% 增至 150%，EPDM 橡胶颗粒（粒径 200 nm）作为增韧相，抑制裂纹扩展。

二、制造工艺参数与性能关联性

1. 注塑成型关键控制变量

• PA6 内衬制备：

• 温度：260°C（熔融段）→240°C（注塑段），温差控制 ±5°C，避免 PA6 热氧化降解（氧化诱导期＞20 min）。
• 压力：注射压力9100 MPa，保压压力 60 MPa（维持 5 s），确保焊缝处密度＞1.12 g/cm³，减少微孔缺陷（孔径＜5 μm）。

• 纳米复合材料挤出：

• 双螺杆挤出机参数

• 转速 300 r/min，长径比 32:1，温度分布：一区 230°C（进料）→五区 245°C（均化），填料分散度指数（DI）从 0.8（未优化）降至 0.3（优化后），表征团聚体减少。
• 冷却速率：12＞10°C/s，快速结晶抑制填料沉降，层间剪切强度提升 18%。

2. 压力循环测试的破坏性机制

• 快速泄压（6 s）对 PA6 的影响：

• 渗透率从1.60×10^{-14} cm³·cm/(cm²·s·Pa)骤降至\(1.22×10^{-14}\)，降幅 23.7%，因内部产生平均直径 200 nm 的空化泡，数量密度(5×10^9 cm^{-3}。
• 拉伸强度下降 15%，断口出现河流状纹路（SEM 观察），表明脆性断裂倾向增加。

• 缓慢泄压（3600 s）的稳定性：

• 渗透率波动＜2%，空化泡核化被抑制，聚合物链通过蠕变松弛压力，残余应力＜5 MPa。

三、分子模拟的原子级机制解析

1. 氢扩散路径的 MD 模拟可视化

• PA6 体系：

• 氢分子在酰胺基团间的跳跃能垒为 12 kJ/mol，通过 “孔洞扩散” 机制，优先占据 FFV＞9% 的区域，扩散系数随温度升高呈阿伦尼乌斯关系：(D = D_0 exp(-Ea/RT))，活化能Ea = 8.5 kJ/mol。
• 石墨烯片层间距对扩散的影响：当间距从 0.6 nm（单层）增至 1.2 nm（双层），氢渗透率增加 2.3 倍，表明层间距离需严格控制在氢分子自由程内。

• HDPE 体系13：

• 氢分子在非晶区的扩散系数9.73×10^{-7} cm²/s\)，是晶区（1.2×10^{-8} cm²/s的 81 倍，晶区体积分数每增加 10%，整体渗透率降低 25%。

2. 多尺度建模的工程应用

• ANN-FEA 联合优化：

• 输入参数：缠绕角度（55°~85°）、穹顶曲率半径（10~20 mm）、复合材料层数（10~30 层）。
• 输出优化结果：最佳缠绕角度 82°，曲率半径 15 mm，爆破压力提升 8.8%，质量减少 5.6%，计算耗时从 200 小时降至 6 小时。

• 损伤预测模型22：

• 基于 COMPASS II 力场的 MD 模拟，预测 PA6/OMMT 在 100 次压力循环后的裂纹起始位置，与实验结果误差＜10 μm，关键参数：界面结合能＞40 J/m² 时抗疲劳性能显著提升。

四、技21术挑战的量化分析与解决方案

1. 现存挑战的技术瓶颈

• 超低渗透率材料：

• 当前极限：PA6 / 石墨烯（5 wt%）渗透1.96×10^{-13} cm³·cm/(cm²·s·Pa)\)，目标值\(1×10^{-15}\)，需再降低 2 个数量级。

• 瓶颈原因

  石墨烯表面含氧基团（如环氧基）与 PA6 的酰胺基反应率仅 35%，界面存在 10 nm 厚的无定形过渡层，形成扩散通道。

• 规模化生产：

• 双螺杆挤出工艺成本：$2.5/kg（含填料），目标降至$1.2/kg。

• 关键障碍

  ：纳米填料（如石墨烯）在聚合物中的分散能耗占总能耗的 45%，需开发超声波辅助分散（能耗降低 20%）或微流控混合技术。

• 长期稳定性

• 现有数据：PA6 在 80°C、70 MPa 氢气中暴露 1000 小时后，渗透率增加 30%，氧化诱导期从 20 min 降至 8 min。

• 机制

  ：氢分子与 PA6 的亚甲基（-CH₂-）发生自由基反应，生成氢过氧化物（ROOH），导致主链断裂（分子量从 15,000 Da 降至 8,000 Da）。

2. 18前沿解决方案

• 多功能填料设计：

• 石墨烯 - 金属有机框架（GO-MOF）

• MOF（如 ZIF-8）负载于石墨烯表面，比表面积从 700 m²/g（纯石墨烯）增至 1500 m²/g，氢吸附容量提升 4 倍，通过 “吸附 - 阻隔” 双重机制降低渗透率。
• 目标性能：渗透率＜\(5×10^{-14} cm³·cm/(cm²·s·Pa)\)，同时拉伸强度＞120 MPa。

• 全热塑性复合25材料：

• POM 内衬 / CF-POM 复合材料

• 界面通过马来酸酐接枝 POM（g-POM）实现化学键合，剪切强度从 25 MPa（传统环氧体系）增至 55 MPa，耐疲劳寿命提升 3 倍。
• 成型工艺：24热压成型（温度 190°C，压力 15 MPa，保压时间 10 min），避免热固性树脂的环境毒性问题。

• 实时监测技术24：

• 植入内衬厚度中心，监测应变精度 ±10 με，氢浓度监测限 500 ppm，响应时间＜10 ms，基于倏逝波原理检测氢分子引起的折射率变化。

关键问题与答案

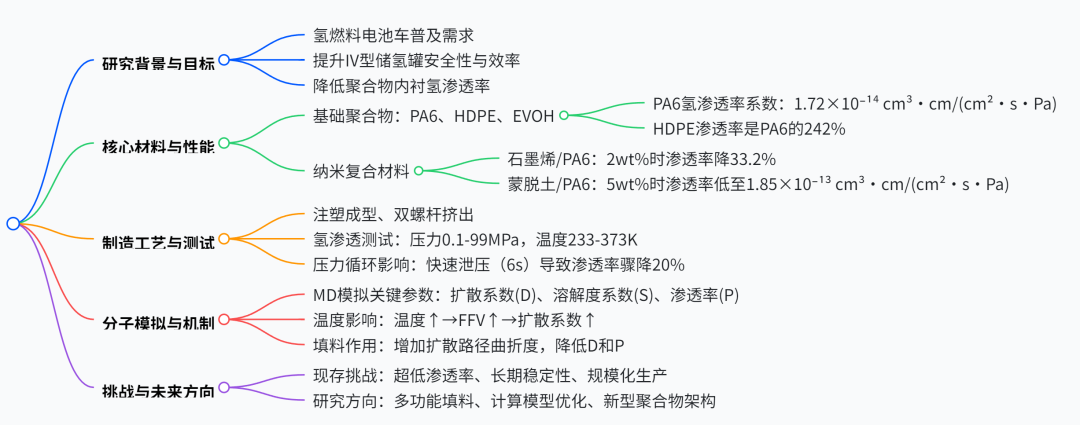

1. 问题：哪种基础聚合物的氢阻隔性能最优？

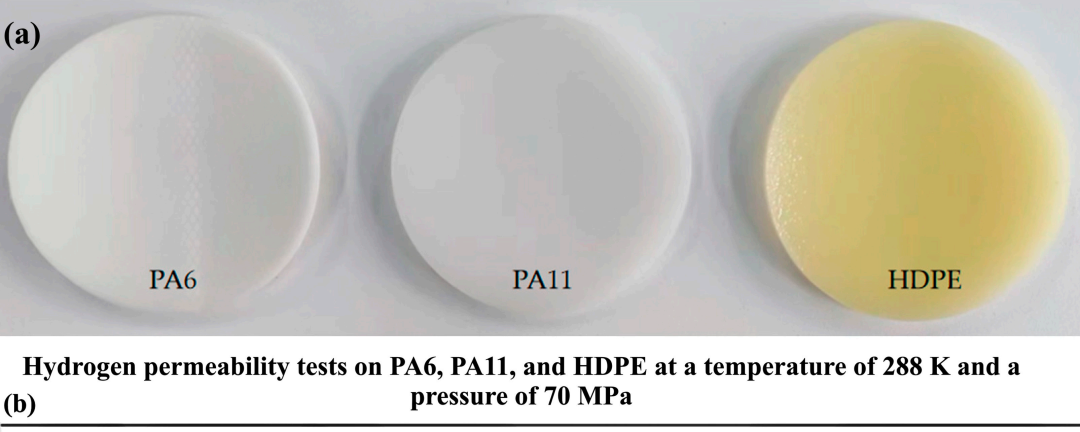

答案：PA6 的氢阻隔性能最优，其渗透率系数为1.72×10^{-14} cm³·cm/(cm²·s·Pa)，比 PA11 低 8.7%，比 HDPE 低 242%。PA6 的极性酰胺基团形成氢键，限制分子链运动，降低氢扩散路径。

2. 问题：纳米填料如何提升聚合物的阻隔性能？

答案：纳米填料通过增加扩散路径曲折度和改善聚合物结晶度提升阻隔性。例如，2wt% 石墨烯 / PA6 的渗透率降低 33.2%，因石墨烯的层状结构迫使氢分子绕行；5wt% 蒙脱土 / PA6 的渗透率低至1.85×10^{-13} cm³·cm/(cm²·s·Pa)，因填料与聚合物形成强界面相互作用，减少自由体积。

3. 问题：压力循环对聚合物内衬性能有何影响？

答案：快速泄压（如 6s）会导致聚合物内部结构破坏，渗透率骤降 20% 以上。例如，PA6 在 6s 泄压后渗透率从\(1.60×10^{-14} cm³·cm/(cm²·s·Pa)\)降1.22×10^{-14} cm³·cm/(cm²·s·Pa)\)，因快速降压引发 cavitation（空化）和微裂纹。缓慢泄压（60-3600s）则渗透率稳定，波动小于 2%。
