EMC仿真揭秘：仿真中“电流叠加”的陷阱与实际测试为何必须用电流探头？

引言

误区表象：简单相加的“致命诱惑”

很多工程师认为，传导发射的电流法频谱可以通过“正极电流+负极电流”直接合成。在仿真软件中提取正负极电流波形，用FFT分析后相加，试图得到总噪声频谱。然而，这种操作会导致结果严重失真，甚至误导设计优化方向。

问题来了：为什么仿真中的“理想环境”也无法支持这种操作？

误区：仿真中的“电流相加”为何不靠谱？

1. 仿真模型的“理想化假象”

仿真软件可以精确建模电路拓扑，但若工程师简单地将正负极电流波形提取后相加，本质上是在模拟一个不存在的物理场景。

差模电流的“消失”：
差模电流在正负极上方向相反，直接相加会导致其相互抵消。

仿真结果中差模噪声被抹除，仅剩共模分量。

• 共模电流的“虚假放大”：
  实际共模电流通过寄生电容流向大地，而仿真中直接相加会将其视为“真实存在”，掩盖了共模路径的实际阻抗特性（如接地不良的影响）。

2. 高频信号的“相位玄机”

在高频段（如30MHz以上），正负极导线的寄生参数（电感、电容）会导致电流相位差偏离180°。仿真中若忽略这些细节，叠加后的结果会包含不可预测的谐振峰。

误区破冰：为什么“直接相加电流”是仿真中的伪命题？

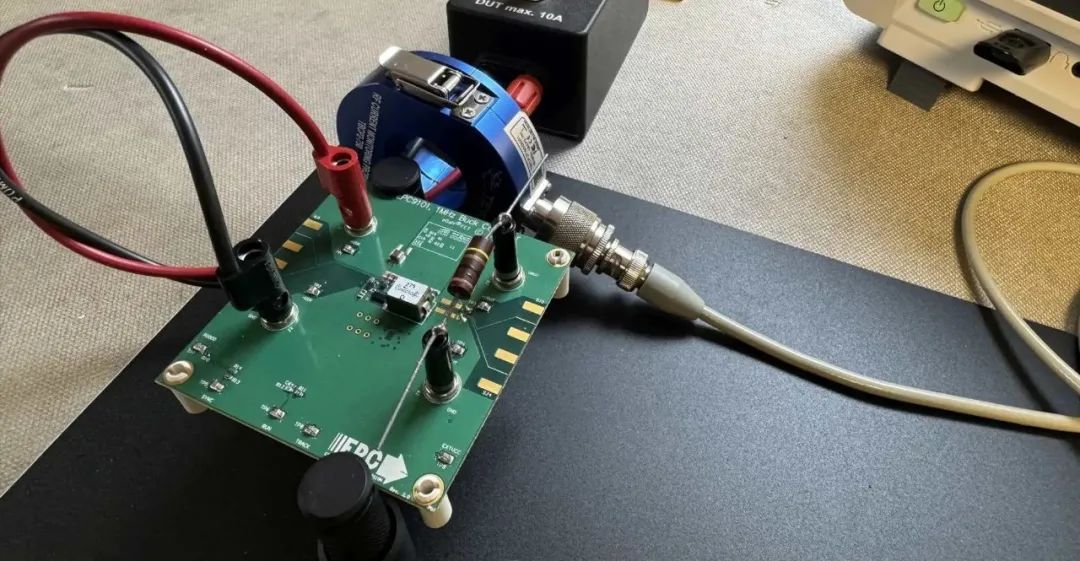

1. 电流探头的“隐身效应”

实际传导发射测试中，电流探头并非透明传感器，其自身的频响特性、插入阻抗和校准误差会显著影响测量结果。若仿真中仅提取电路电流而忽略探头模型，相当于默认探头是“理想无损传感器”，这与现实严重不符。

2. 探头加载效应的“暗流”

电流探头接入电路时，会引入额外阻抗（尤其是高频段），改变被测导线的电流分布。

仿真陷阱：忽略探头阻抗的仿真模型，可能掩盖关键谐振点，导致滤波设计失效。

结语：仿真是工具，物理规律才是答案

EMC设计的核心在于理解噪声的物理本质。仿真中的“电流相加”操作看似便捷，实则违背了共模与差模噪声的传输规律。电流探头的价值，正是通过测量真实世界的物理量，弥补仿真模型的理想化缺陷。

记住：在EMC领域，“仿真数据”若不能对标“探头实测”，终将是纸上谈兵。
