喵星人教你快速设置令人心力交瘁的ABAQUS接触面

接触问题是ABAQUS数值模拟中常遇到的典型分析问题，在结构工程中装配式结构（包含装配式混凝土结构、装配式钢结构、装配式组合结构等）均会涉及到大量的接触面，且接触面的属性设置可能存在不同。当大家在操作这些错综复杂的接触面时难免无从下手，今天就看喵星人如何轻松拿捏错综复杂的接触面吧~



第一步：建立不同类型接触面的属性

1.1分析模拟中可能存在的不同接触类型

接触类型通常受接触材料，接触构造等影响，例如钢与钢之间的接触通常只需考虑切向和法向行为，而钢与混凝土之间的接触除了切向和法向行为外，通常还需要考虑粘结行为和损伤。对于相同材料的接触面，不同的钢板构造也可能存在不同的属性，若有特殊需求，可视螺栓接触、钢板与钢板接触为不同属性。甚至对于相同部件也可设置不同接触属性，例如特殊情况下可考虑螺栓杆与螺栓头的接触属性不同。







1.2 在相互作用属性管理器中定义属性

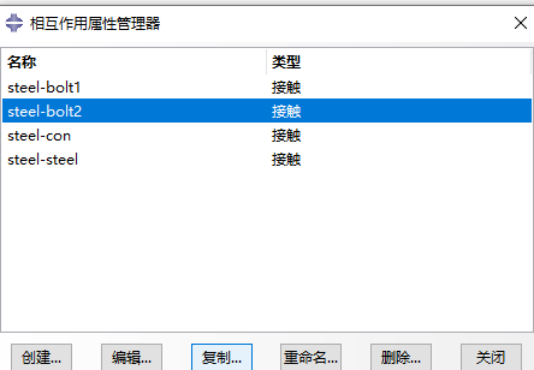

在相互作用属性管理器，本案例演示中的接触属性可定义如下：其中steel-bolt1为螺栓头与钢板之间的接触属性，steel-bolt1为螺栓杆与钢板之间的接触属性，steel-con为钢板与混凝土之间的接触属性，steel-steel为钢板与钢板之间的接触属性。

一个比较实用的小技巧是：对于类似的接触属性，可在设置完一个后在下部点击复 制，可再此基础上进行修改，加快建模效率。





第二步：通过查找接触对快速搜索

2.1 确定搜索范围

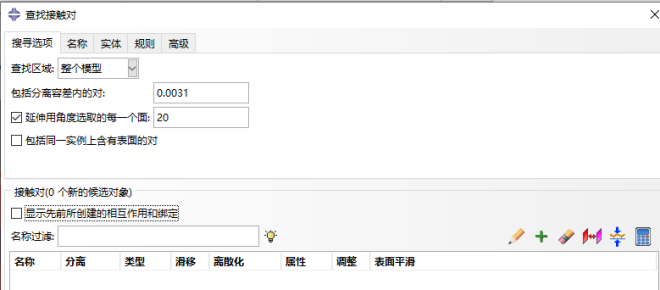

点击相互作用页面的查找接触对选项，将出现以下操作界面。

首先需要明确查找区域，查找区域可选择整个模型、实例、显示的实体。若是需要在整个模型中无差别的查找接触对，即可选择“整个模型”，若是仅对特殊部件设置接触（例如部分加载端或加劲肋等焊接部件选择绑定的区域），可点选“实例”并单独选择进行查找，也可在视图中通过替换、删除等部件显示选项后点选“显示的实体”进行查找。

确定搜索范围看似鸡肋，事实上喵星人在应用过程中，有些时候抓住一些特殊部件的搜索，往往有事半功倍之效。

2.2 按照主-从实例明快速排列

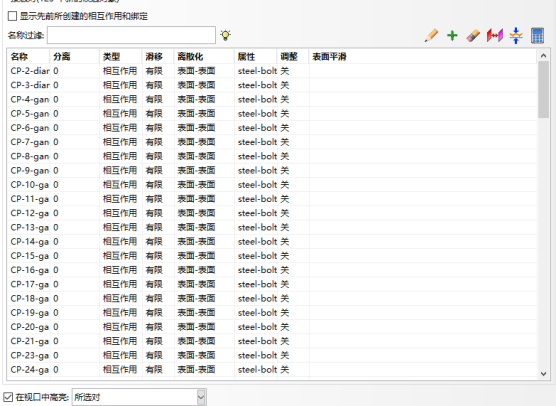

在设置完毕范围后，可点选下方“查找接触对”，随后软件将接触面全部展示于界面如下。若是接触面复杂，通常可涉及几十甚至几百个接触面。若是逐一挑选，实在是难顶哟~

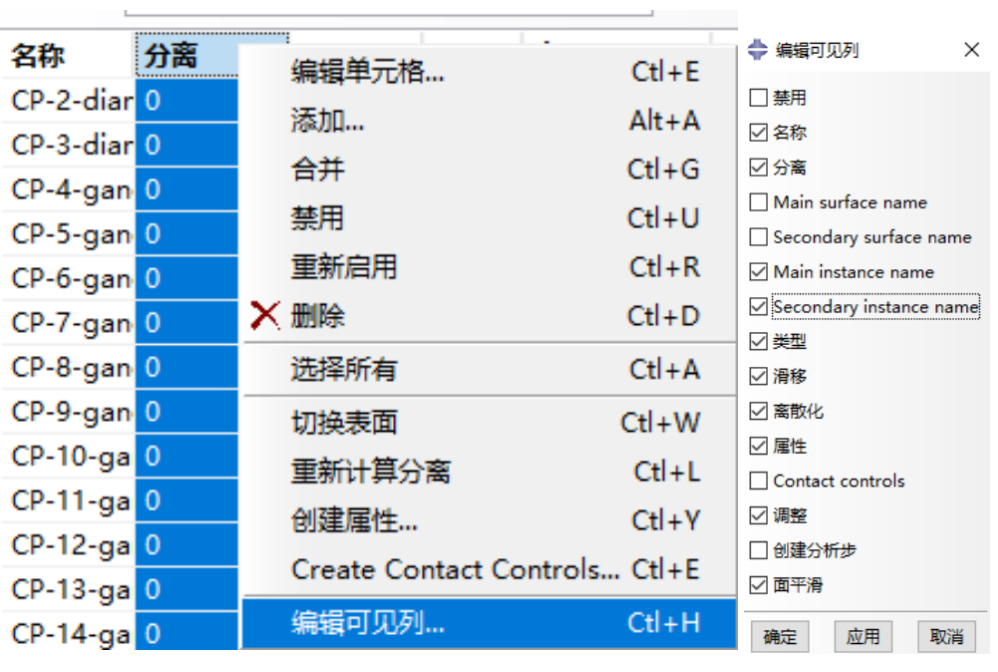

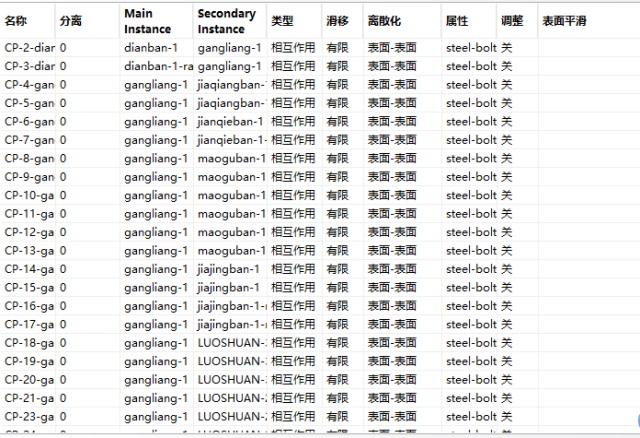

因此可对标题栏，右键，点击“编辑可见列”，并勾选主实例名和从实例名如下。





2.3 合并同类项

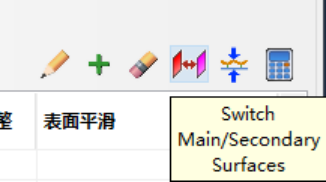

由于接触面过多，因此可选择同类接触进行合并同类项。首先需要对相似的接触面设置相同顺序的主-从面，通过按顺序排列后找到存在相反的主-从面，点击右上角交换主-从面如图。

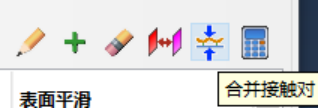

随后可找规律依次合并同类接触，如图。

合并后，应及时选择合适的接触属性，如图。



具体操作可点击下方“阅读原文”观看操作流程。



第三步：最终确认并形成全部接触对

3.1 检查并再次合并同类项

再初步形成合并的接触面后，应依次点选接触对，并逐一检查是否还需继续合并、主-从面顺序是否合理等情况。

喵星人提醒：并非所有相同的接触属性都应合并，合并是为了尽可能便捷的操作，因此需要根据实际情况，在计算精度和操作便捷这二者之间选取合适的平衡点。







3.2 检查类型、滑移、属性、调整等设置是否正确

当接触对确定选择正确后，还应在重点检查类型、滑移、属性、调整等设置是否正确。

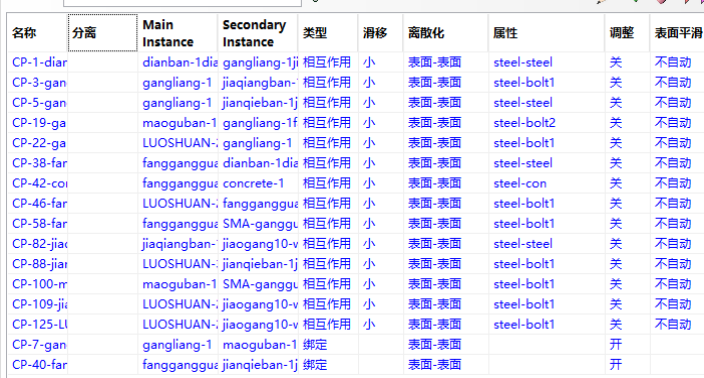

喵星人提醒：尤其是类型，对于绑定的接触面，也可在此界面内操作，且应该具体问题具体分析，以判断面-面之间到底是接触还是绑定。
