MIDAS GTS NX真三维曲线建立

在建立真实隧道、管廊、路基走向线过程中，因为实际的走向线是需要同时考虑平面曲线与纵向曲线的三维曲线，那么如何在MIDAS GTS中建立这个曲线？

建立出这个曲线的方法可以根据以下三个思路来考虑：

一 、直接在相关设计软件中导入这种三维线段。

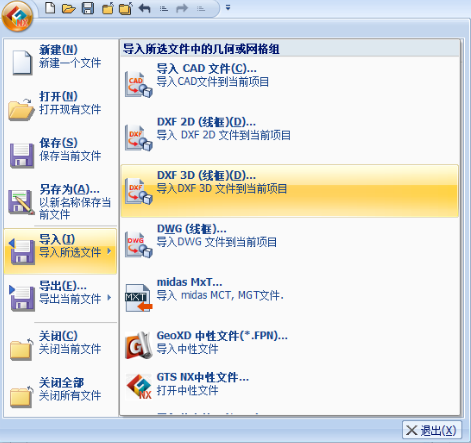

在较多的BIM设计软件中，可以直接导出这种三维线段，导出为DWG或者DXF格式即可，然后通过软件的导入三维曲线即可直接得到对应曲线。

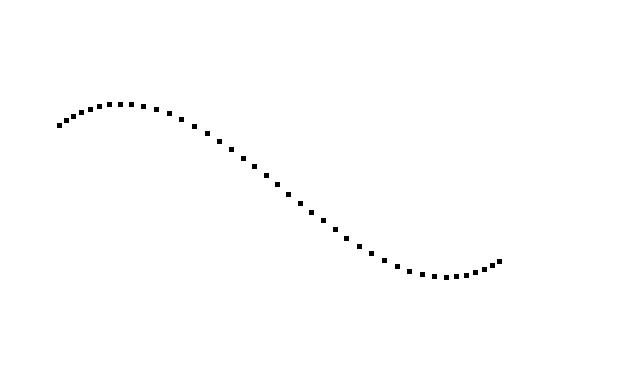

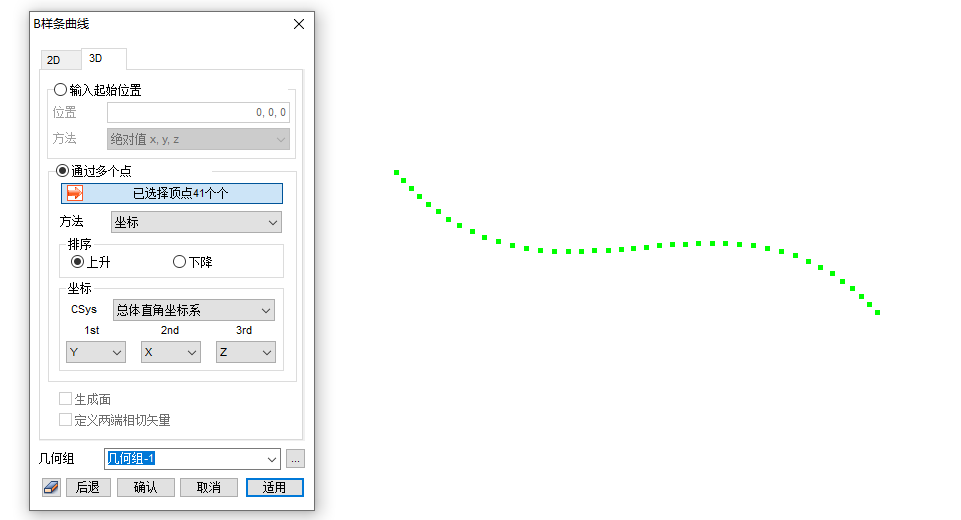

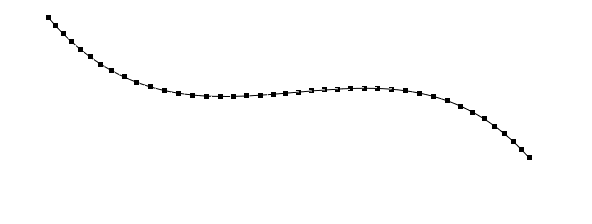

二、根据平曲线与纵曲线计算出关键点的坐标，通过Excel或者直接复 制点坐标后，通过连接坐标得到三维曲线

三、采用MIDAS GTS NX的投影功能得到。

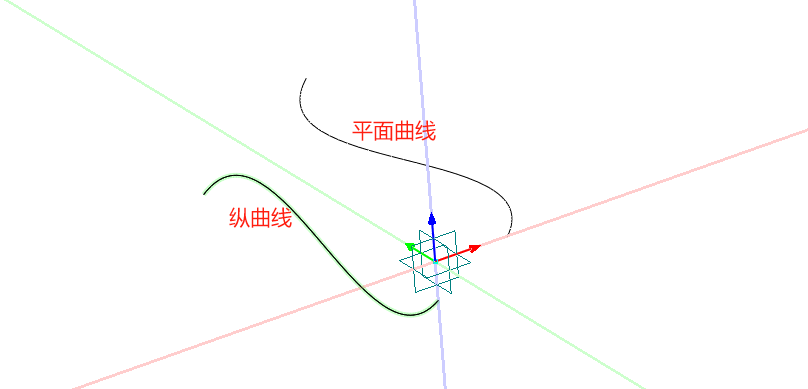

①首先在MIDAS GTS NX中导入这个曲线的平面曲线与纵向曲线，记得对应好相应的纵曲线坐标高程。

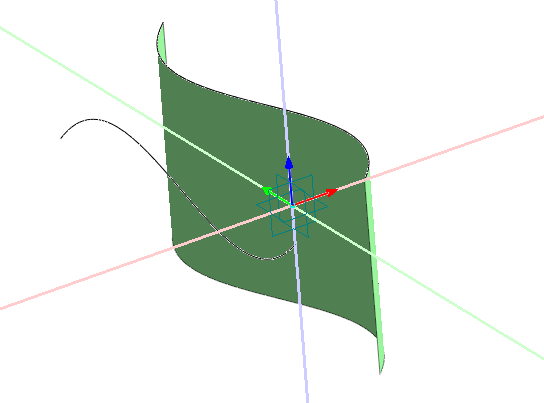

②将平面曲线向下扩展为一个面，真三维的曲线一定在这个面上。

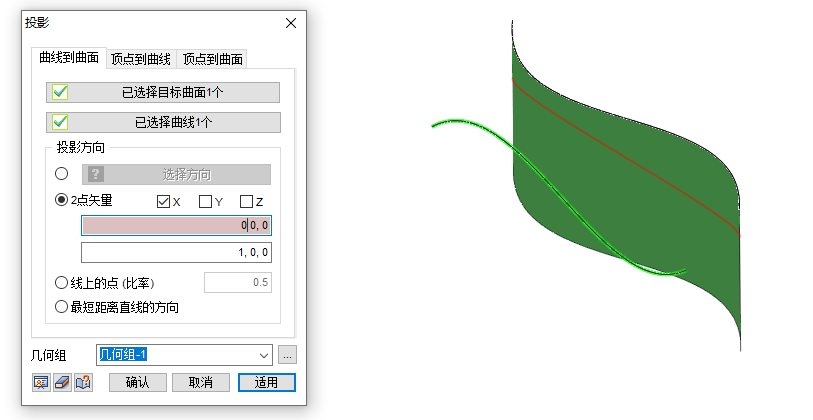

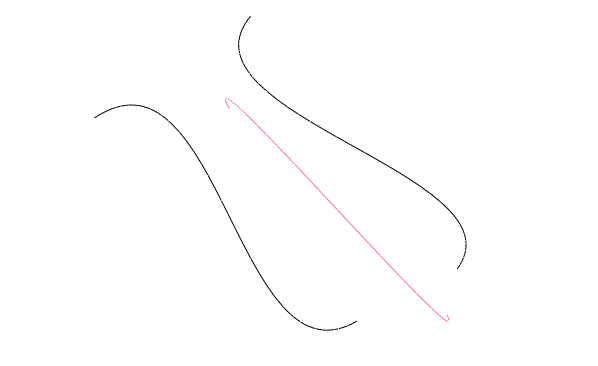

③采用软件的投影功能，目标曲面选择上一步扩展的面，曲线选择纵曲线，然后选择一个正确的投影方向，就可以得到真三维曲线
