[插件共享]CATIA装配体虚拟镜像插件----------

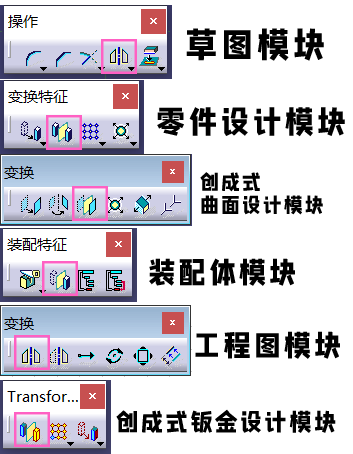

hello,老铁们,关于CATIA中的镜像命令,大家一定不陌生,比如说一些基础模块:草图设计,零件设计,创成式曲面设计,工程图模块,装配体模块,钣金设计模块都有对应的镜像命令,我们对这些镜像命令的理解也比较直观简单,就是对原有特征施加外部作用,在原有特征的基础上得到了一个新的特征,新的特征与原有的特征是关于某一个对称面或者对称轴形成完全对称的效果.以下是各个模块镜像命令图标.▼ 基础模块镜像命令icon

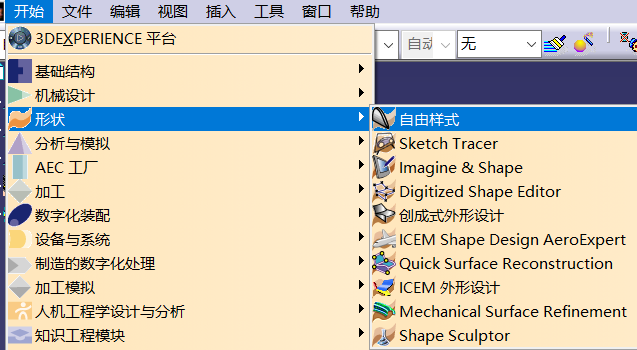

那么关于这些镜像命令的使用,想必用过软件一段时间的朋友都了如指掌.而我们今天要介绍的是另外一个镜像命令.首先需要进入到如下自由样式曲面模块,这个模块对应的CATIA许可是FSS.然后我们可以很容易的找到下图二所示工具条上的"绿豆蝇"形状命令图标, 这个命令的名称是"可视对称",我们需要在零件编辑状态去使用这个命令,但是此零件必须在产品上下文中(装配体中).▼ 进入自由曲面FSS模块
▼ 自由曲面通用工具条可视对称命令

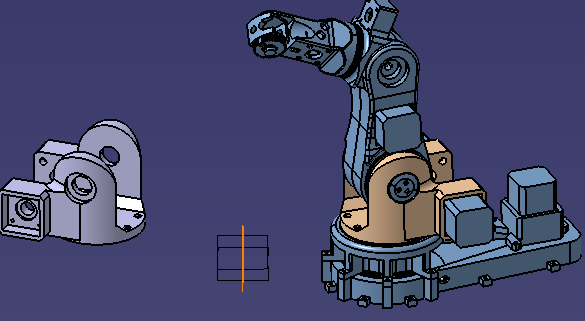

使用这个命令对某一个零件进行镜像之后,会在装配体的结构树上生成一个新的这个被镜像零件的实例,但是还是保持原有的零件编号(如下图二unterarm_base这个编号),下一图,三维绘图区域灰色件是新生成的实例,与原有黄色件完全对称.(但是这个模型在这里不是很恰当,因为这个模型是自对称的,(⊙o⊙)…).其实这一步操作得到的结果对于很多朋友来说是难以接受的,"毁三观的",为什么呢,因为大家都知道:装配体中不同的零件必定都对应不同的零件编号{Part Number},而镜像件和其原件其实已经是完全不同的两个件了,但是这步操作之后,零件编号却未发生变化.(⊙o⊙)…▼ 装配体中应用[可视对称]命令效果

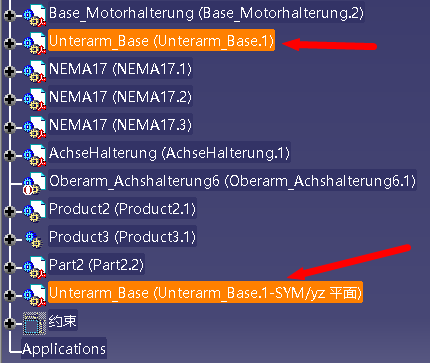

▼ 应用[可视对称]命令结构树变化

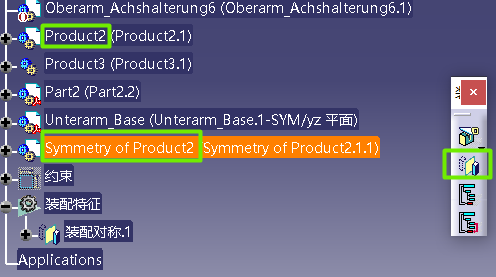

这与装配体模块中的镜像命令大不相同,当我们使用装配体镜像命令对某一个部件进行镜像之后,我们同样的也是得到了一个新的对称部件,但是这个部件被赋予了一个新的零件编号{如下symmetry of product2},即产生了一个新的本地文件,相对来说,这才是一种正常的情况.▼ 装配模块对称命令使用效果

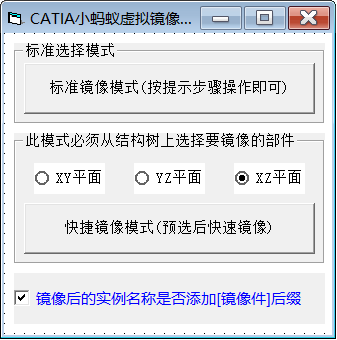

所以我们可以认为自由曲面模块中的这个可视对称命令或多或少是有点不正常的, 如果看到这里,希望大家能亲自动手去尝试一下这个命令,尝试之后你会发现: 这种操作得到的结果是一种虚拟的视觉效果,镜像之后的新零件实例无法在绘图区域被选中(这样就很好的区别了镜像件和原件,防止出现真假悟空效应),另外当我们将被镜像之后的这个实例在新窗口中打开之后,我们会发现零件又恢复了原件的相貌,其实当我们将原件在新窗口打开之后,对应的也是这个件,因为原件和对称件本身就是一个件,一个零件编号,只不过是两种不同的视觉效果.既然是同一个件,那么不会产生新的本地文件!而对于装配体模块中的镜像命令使用之后,产生了新的零件编号和本地文件,显然来说,可视对称命令更节省内存,而这种操作在PDM数据管理系统中更加有效,也被常用于汽车整车开发左右对称件校核工作中.关于这个可视对称命令的作用,还需慢慢体验.但是如果我们使用的是正版的软件,并且公司省吃俭用没有购买自由曲面FSS的许可,无法使用可视对称命令怎么办呢,,插件能够实现基于绝对坐标平面的虚拟对称功能,如果铁子们有这个需求不妨下载研究一下,可能会提高一点工作效率,节省下工作时间尽快的投入到其他工作中,为老板年底换兰博基尼又贡献了一点点自己的力量.▼ CATIA小蚂蚁虚拟镜像程序界面
一个简单的命令需要写一篇很详细的帖子去讲解,一个简单的插件需要付出较长的时间去编辑,只为让老铁们理解的更透彻,使用的更方便,动动小手,点点赞赞,转发一下吧.予人玫瑰,手有余香,感谢老铁们. 著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2025-06-05
最近编辑：5天前
