玩转单片机,必会的50个电路

17小时前浏览10
单片机
电源

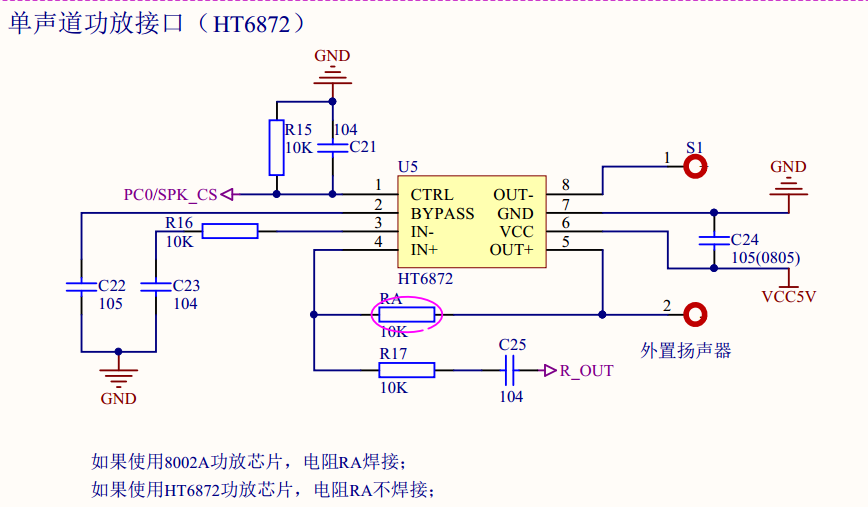

声音模块

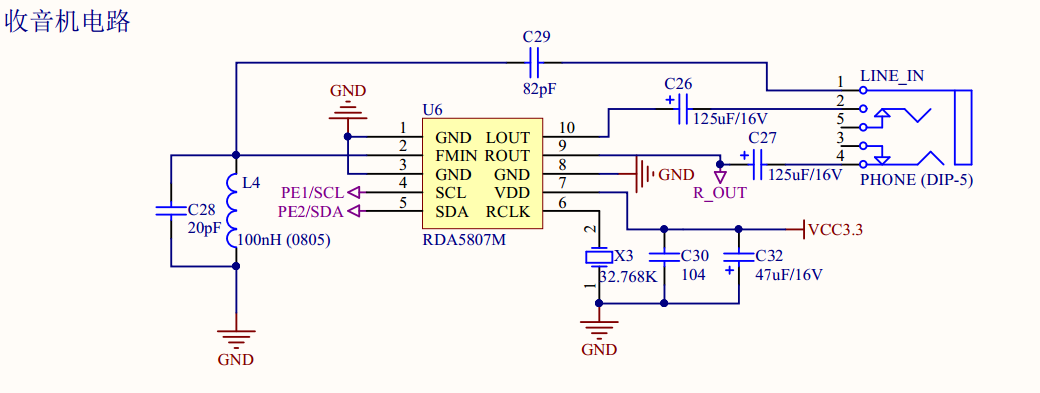

收音机
485

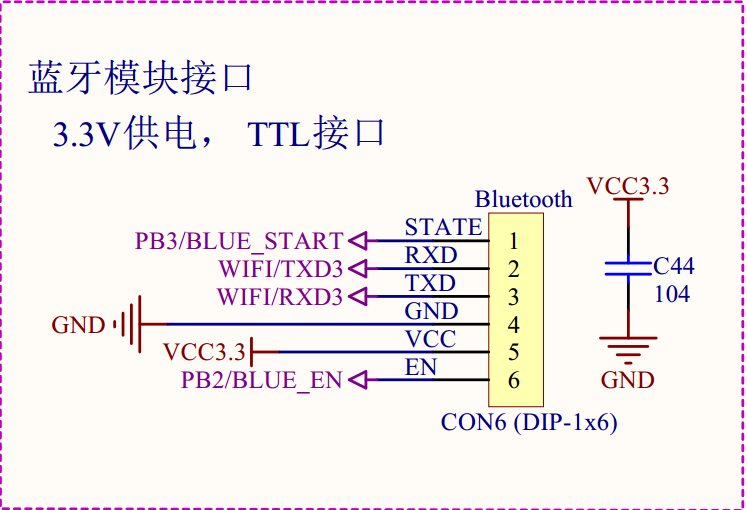

蓝牙

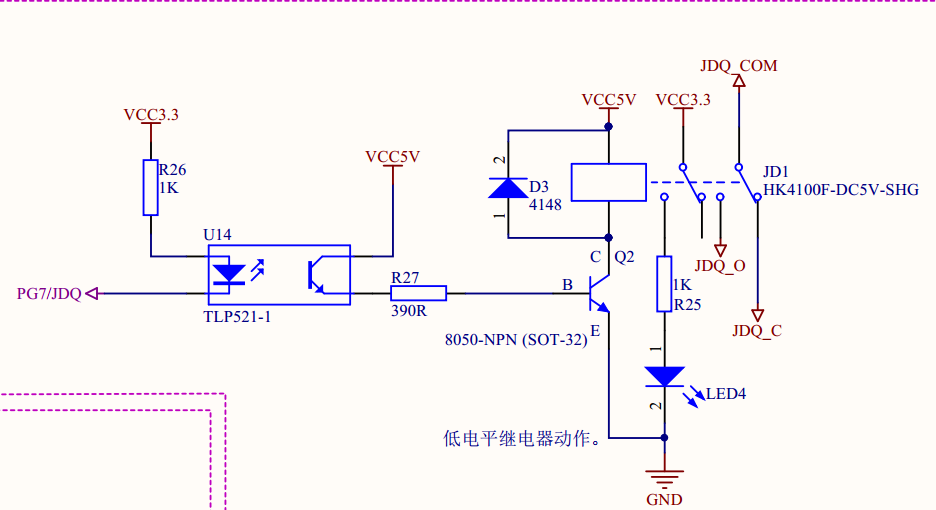

光耦

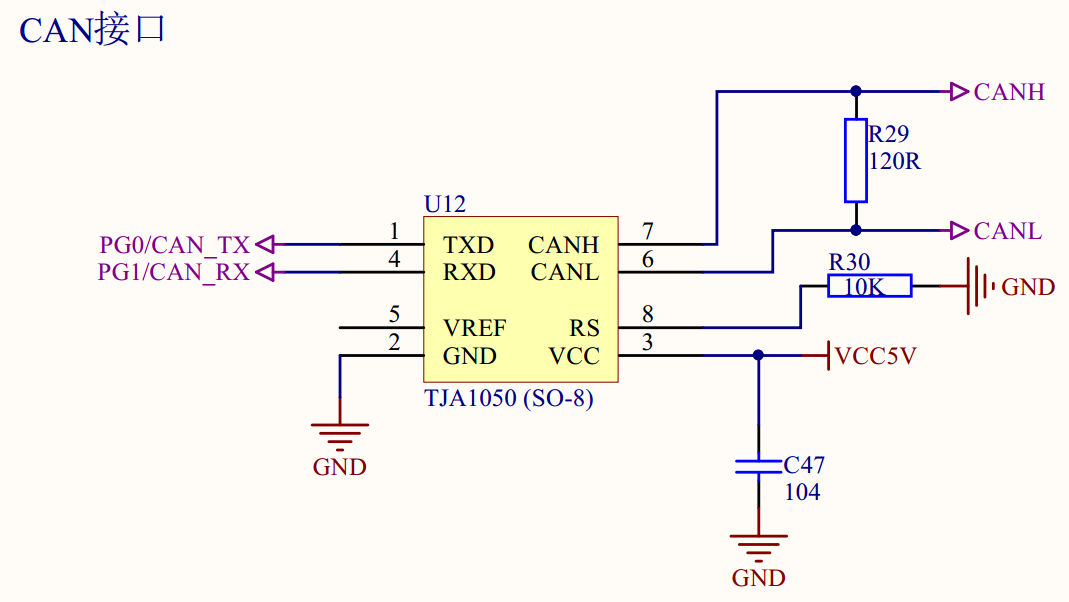

can

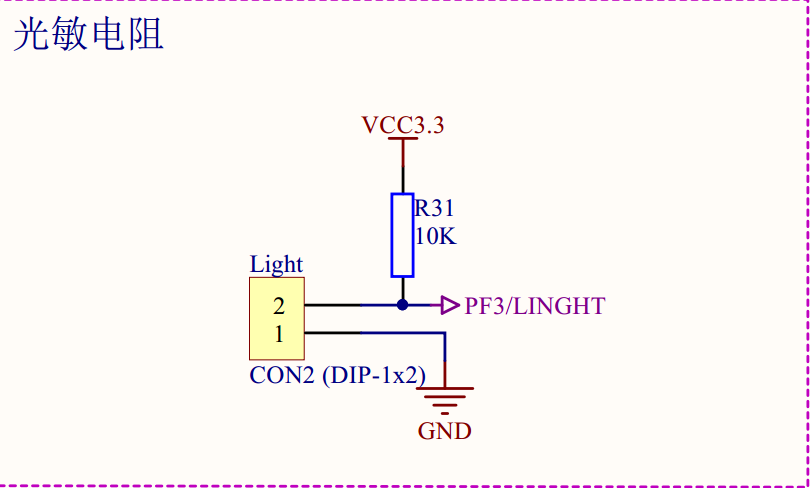

光敏电阻
单片机

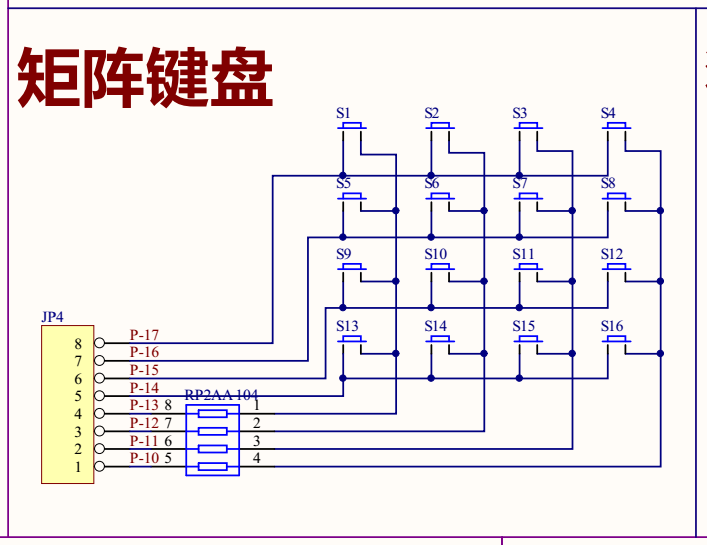

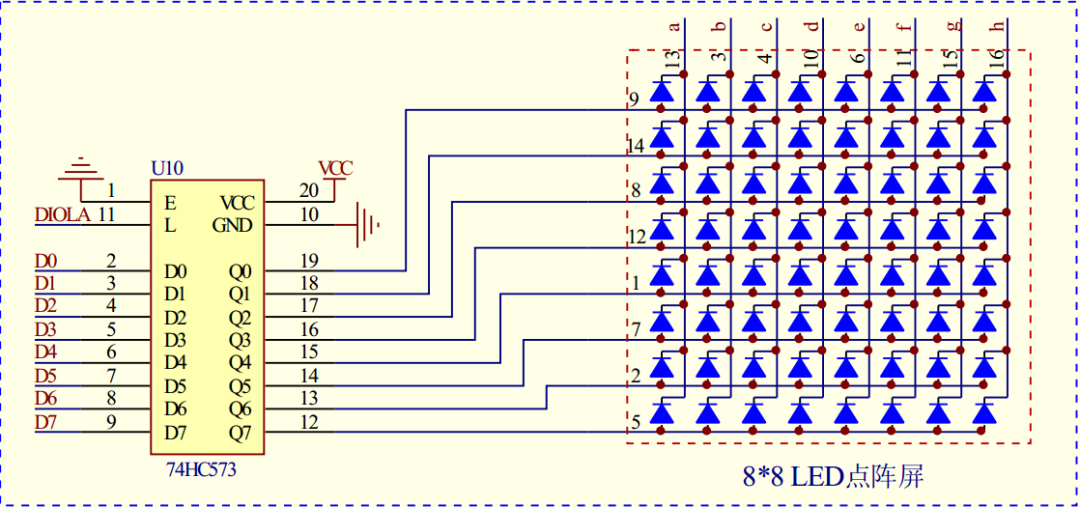

矩阵

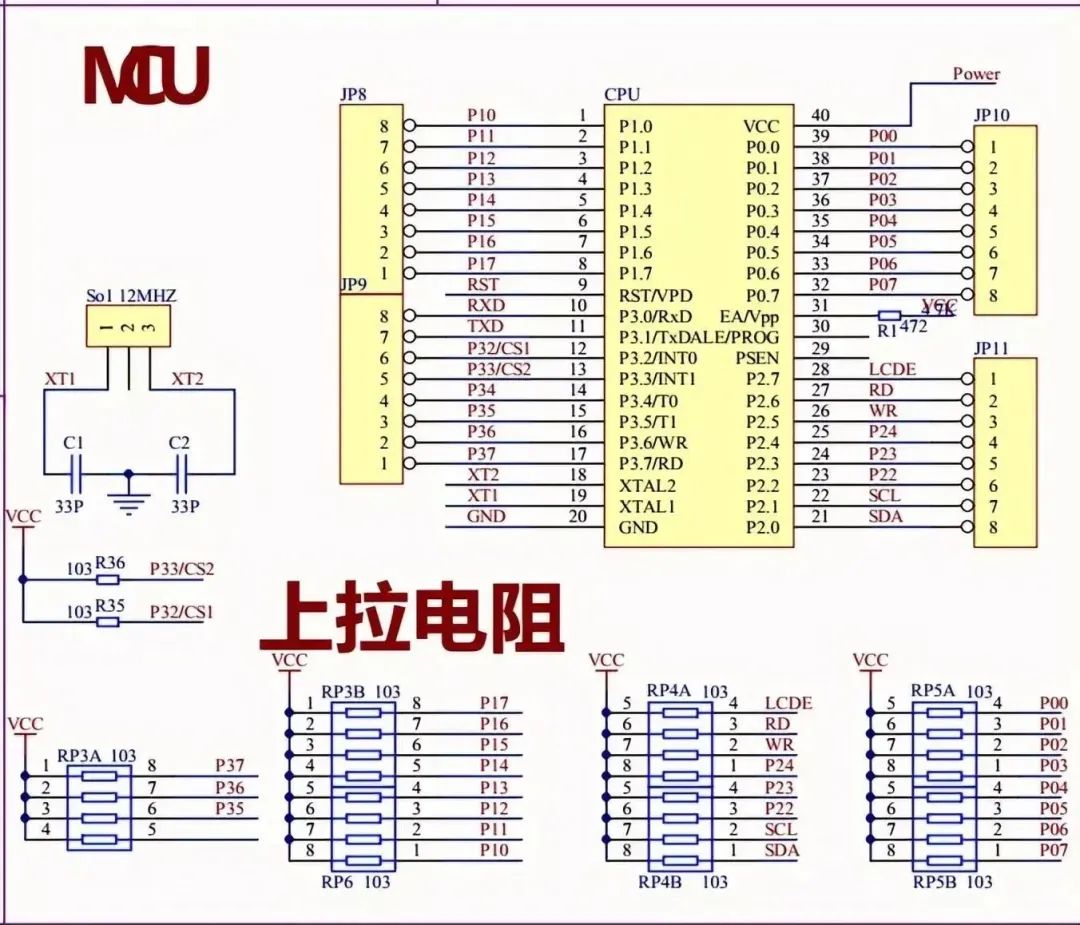

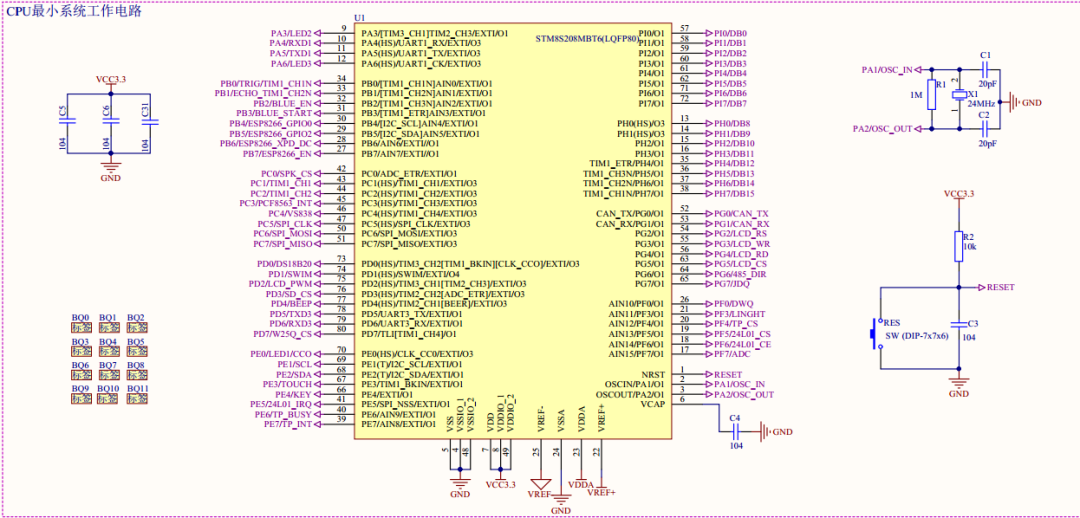

单片机电路

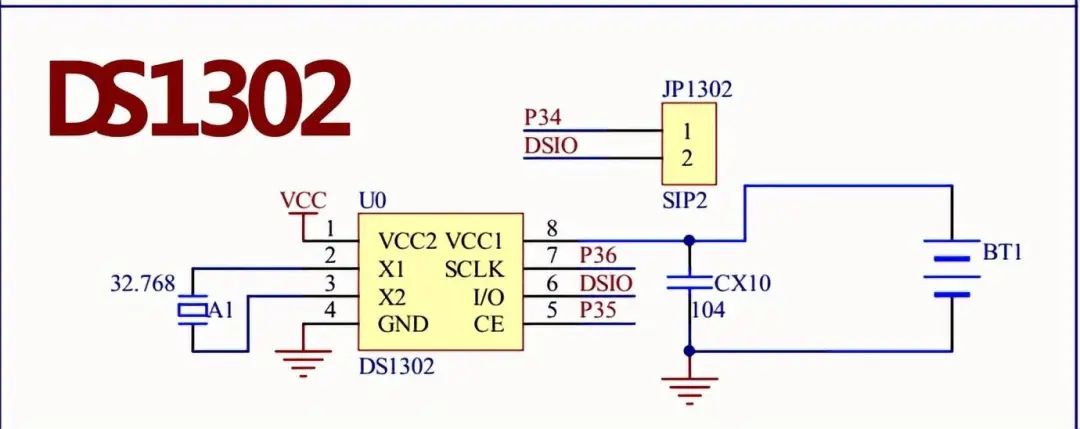

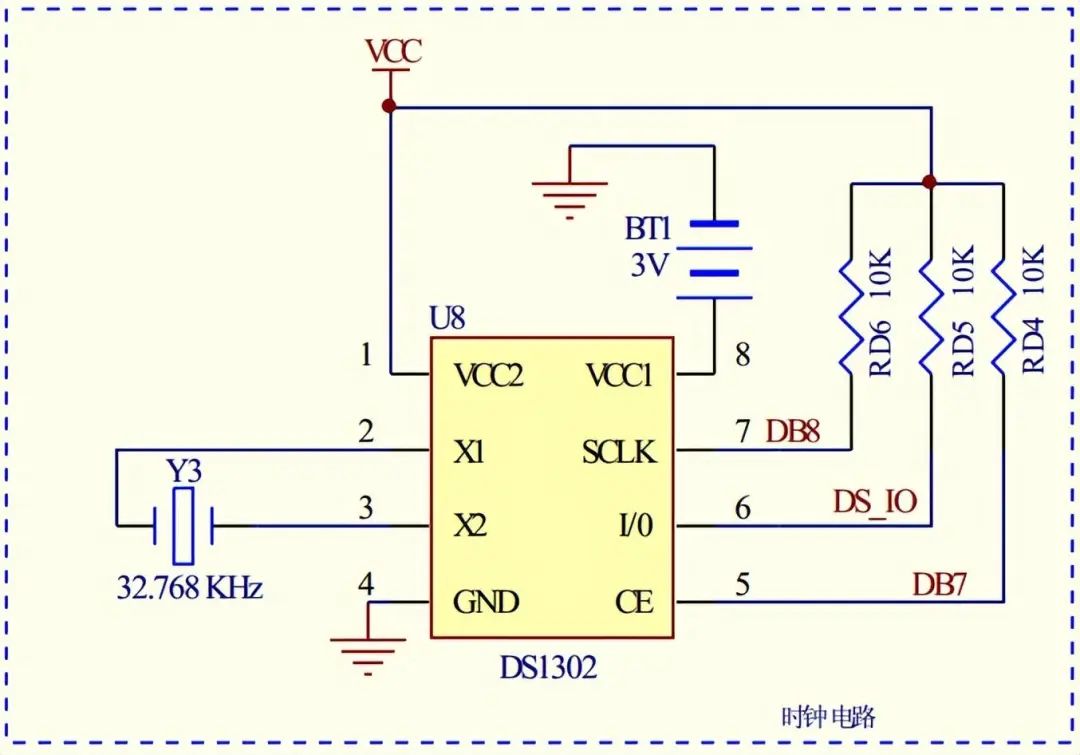

时钟

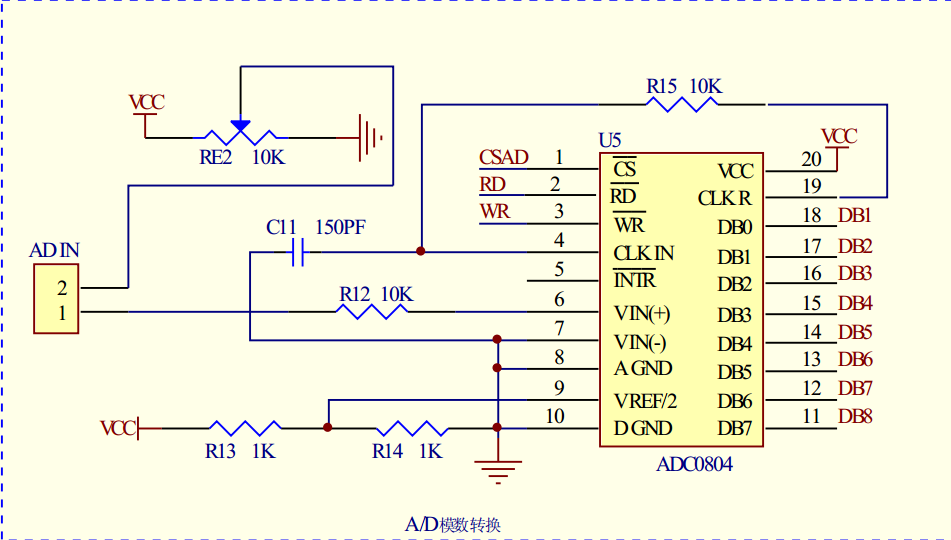

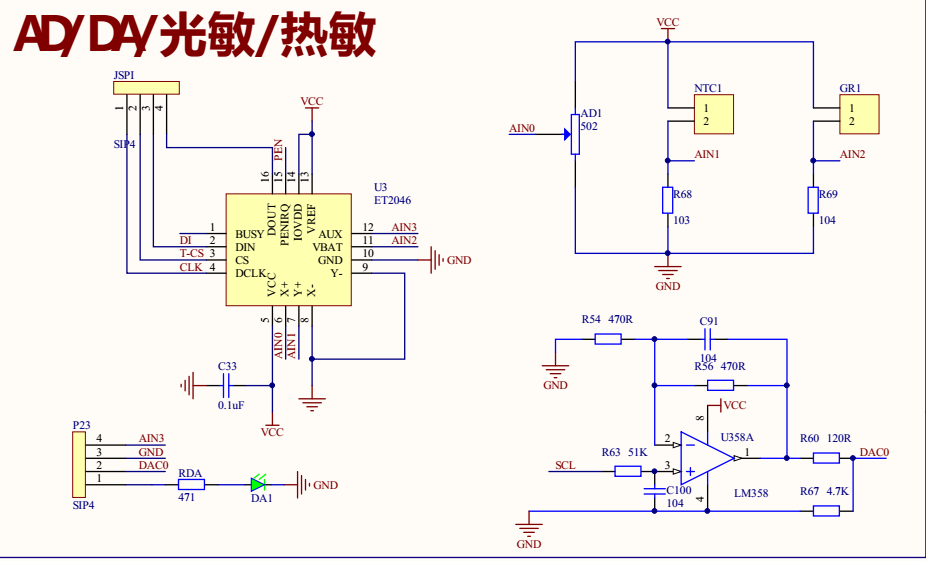

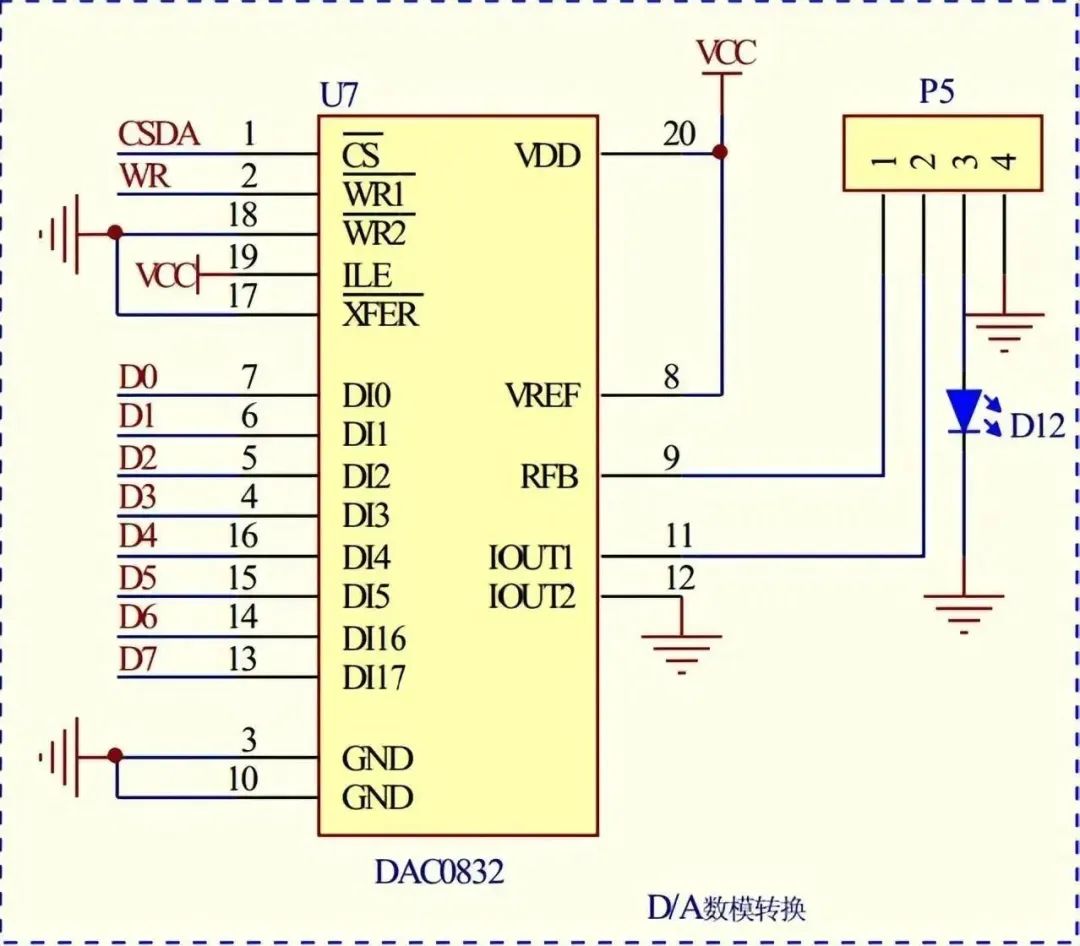

ADC
接口电路

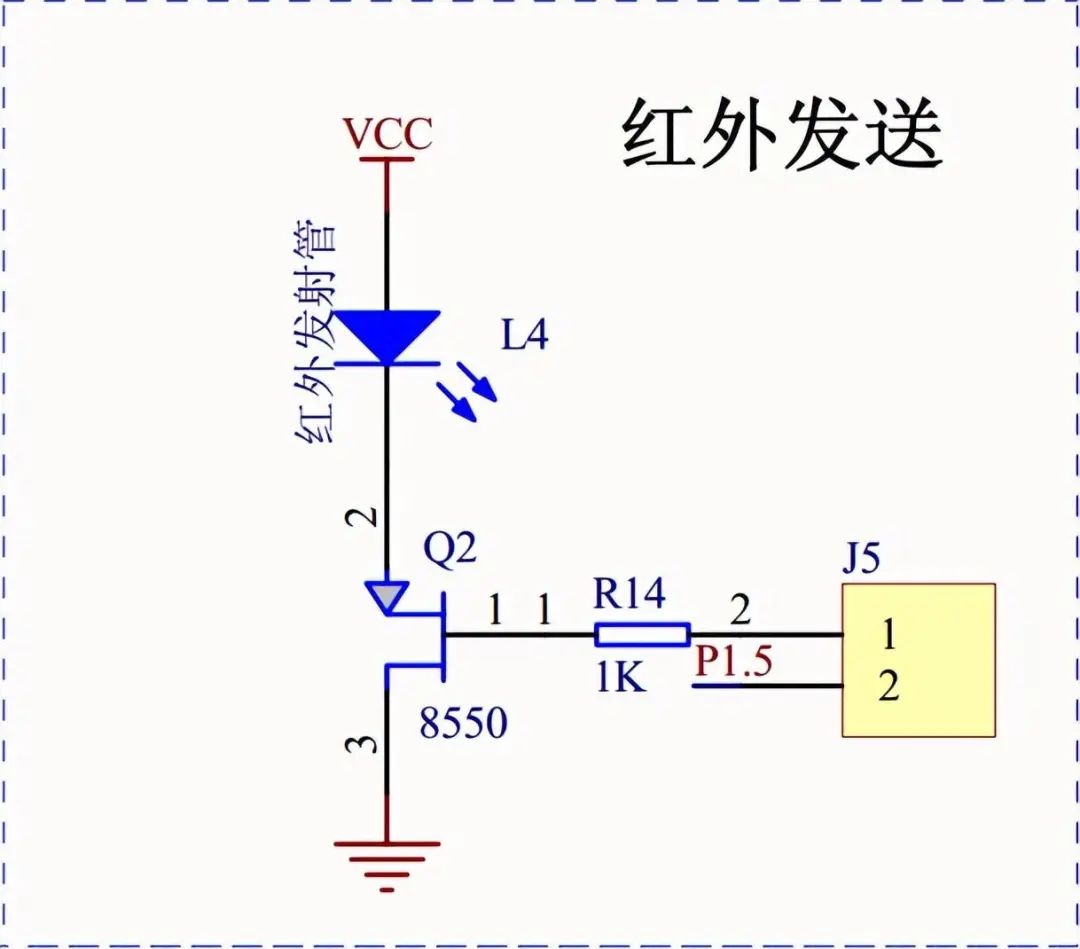

红外发射

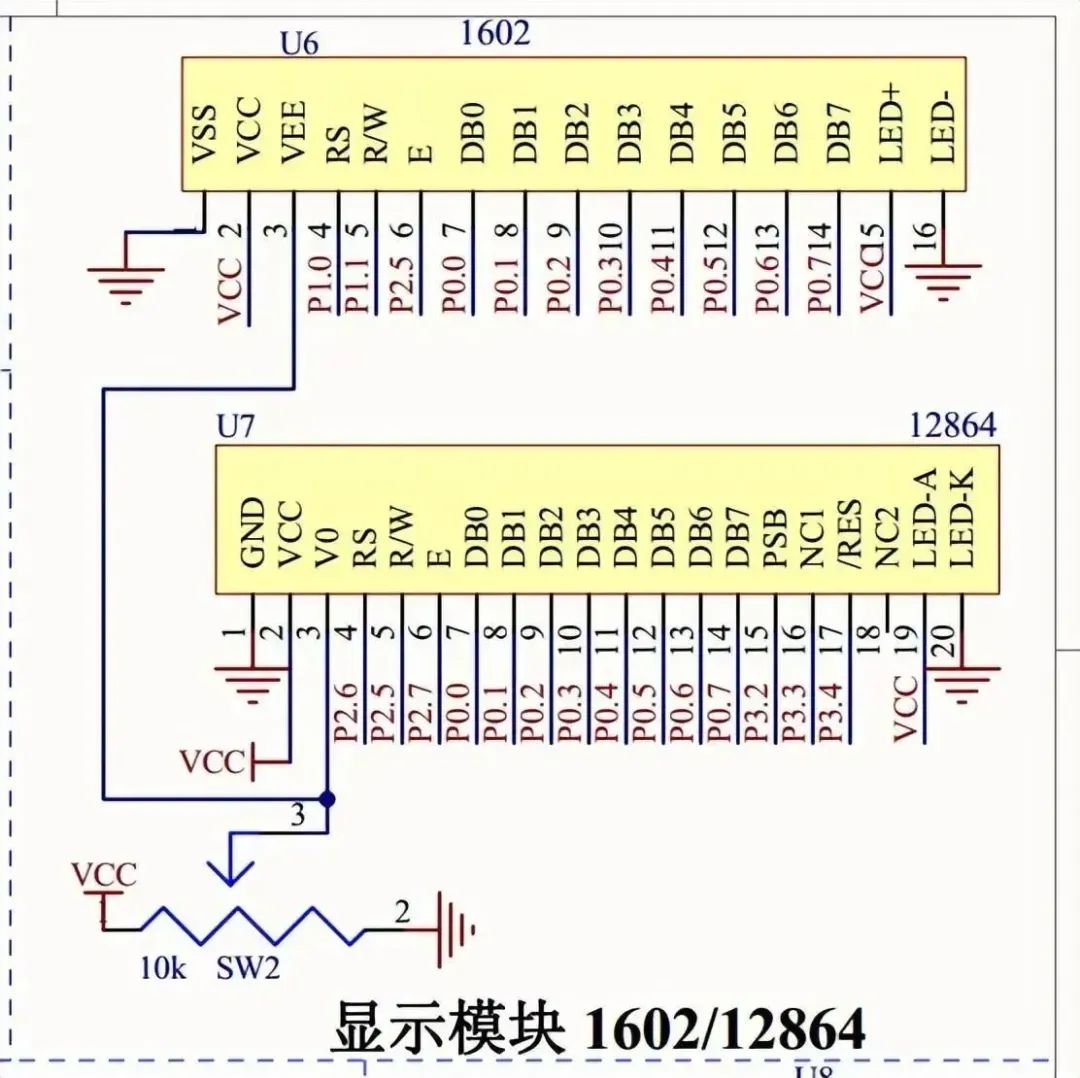

显示模块

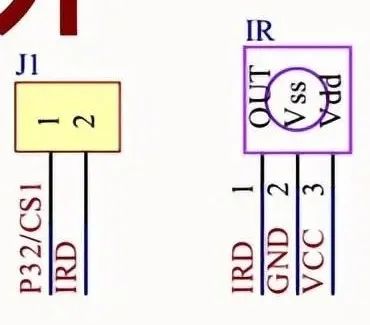

红外接收

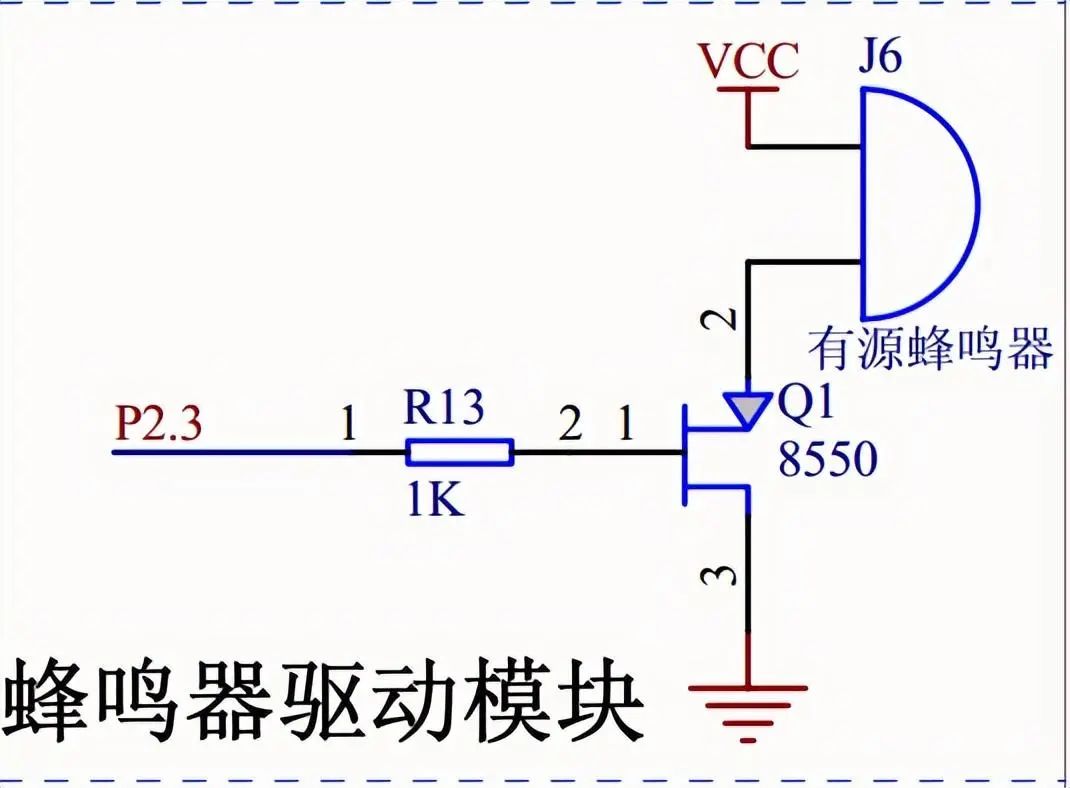

蜂鸣器驱动

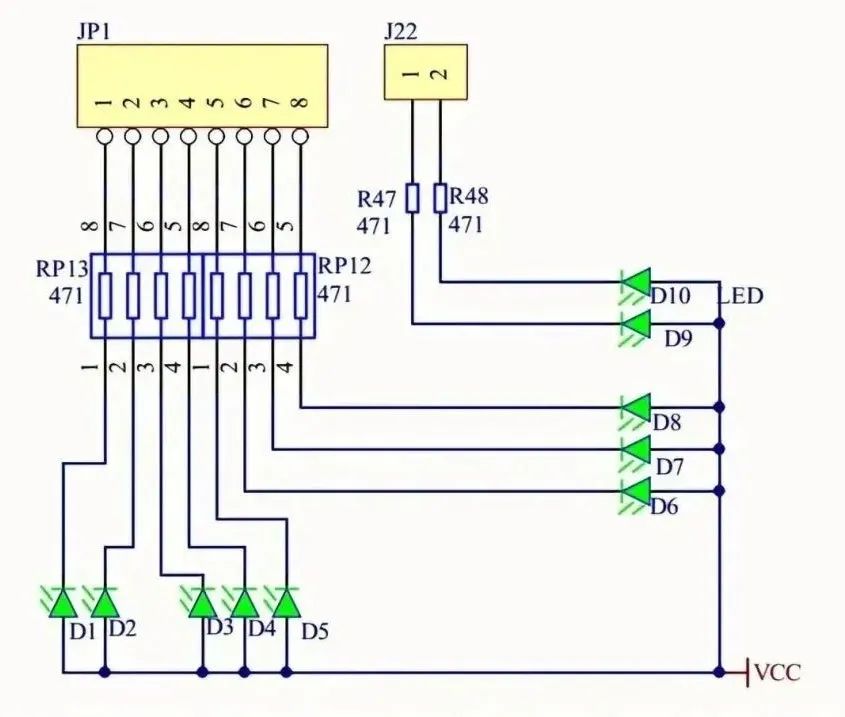

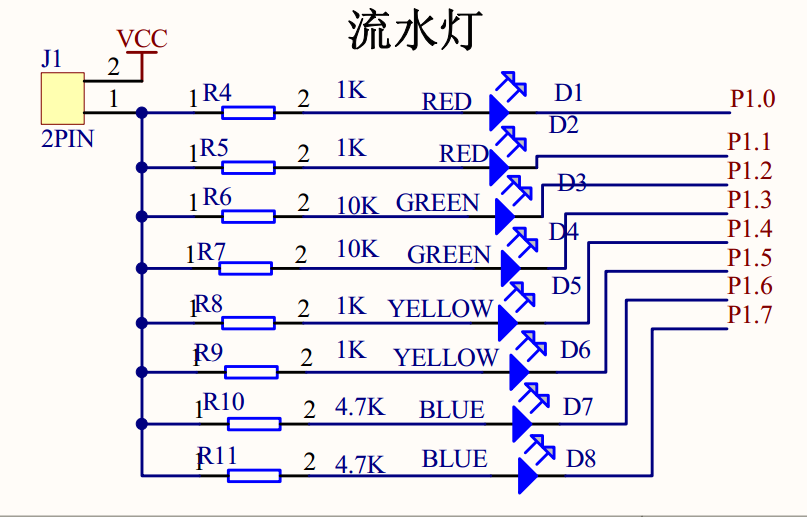

流水灯

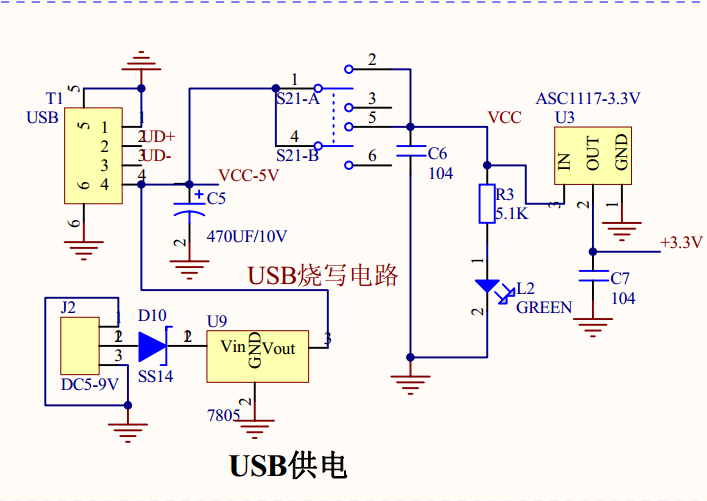

usb供电

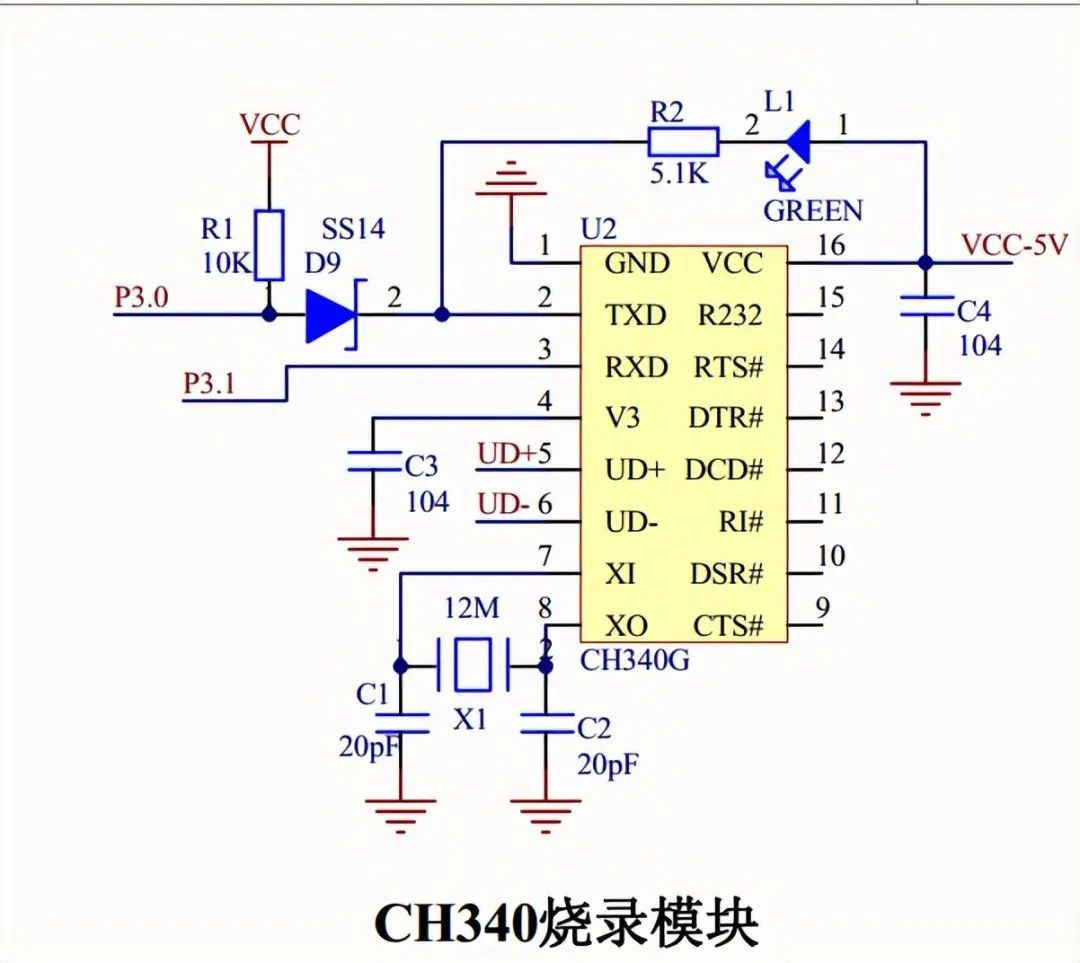

烧录电路

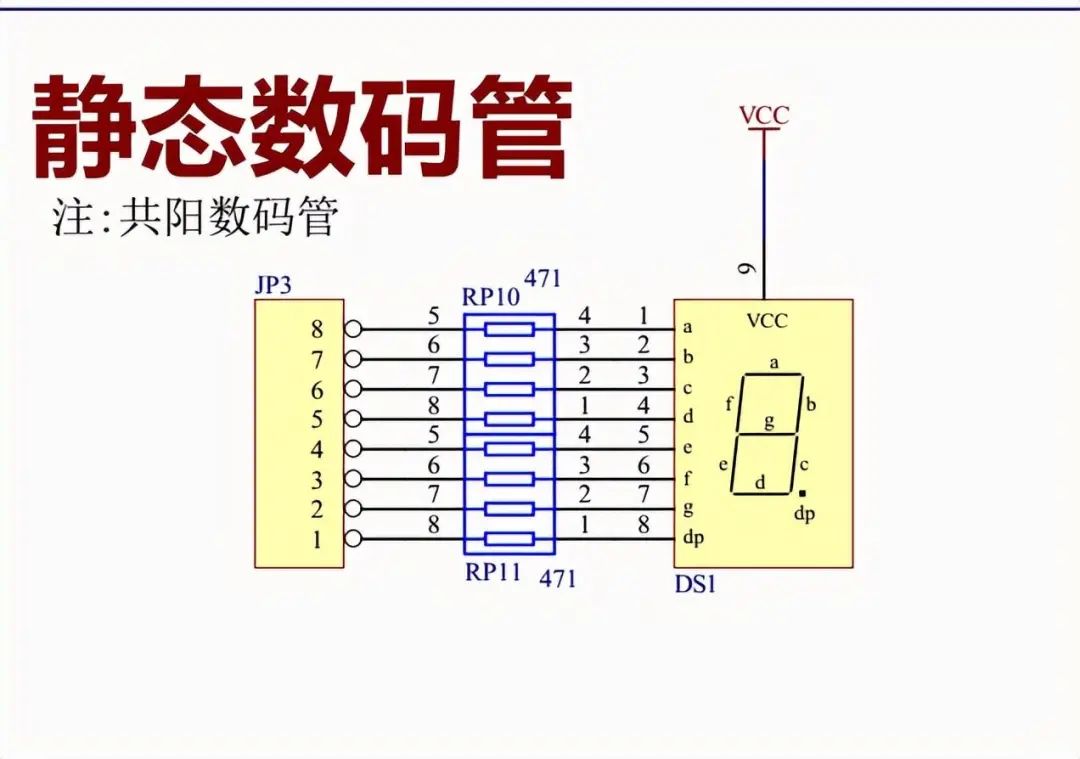

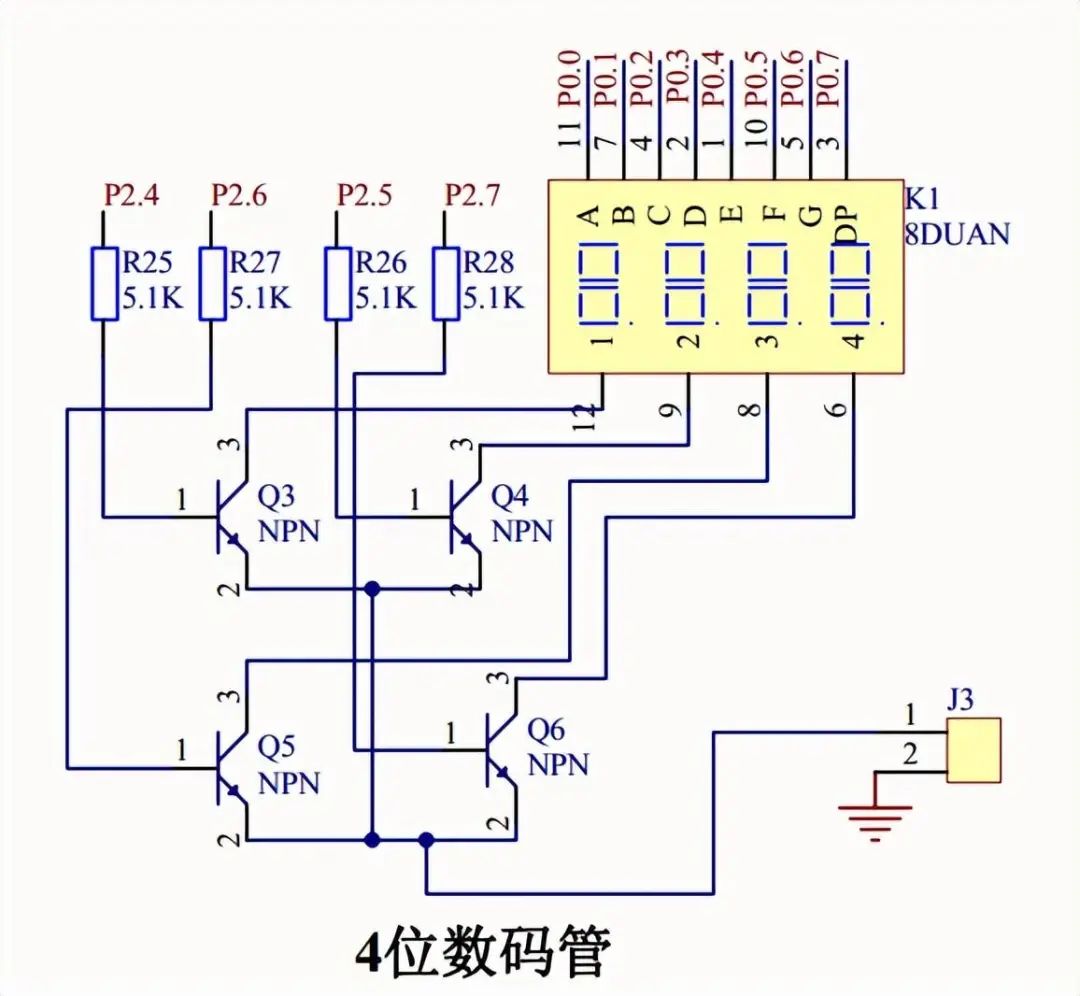

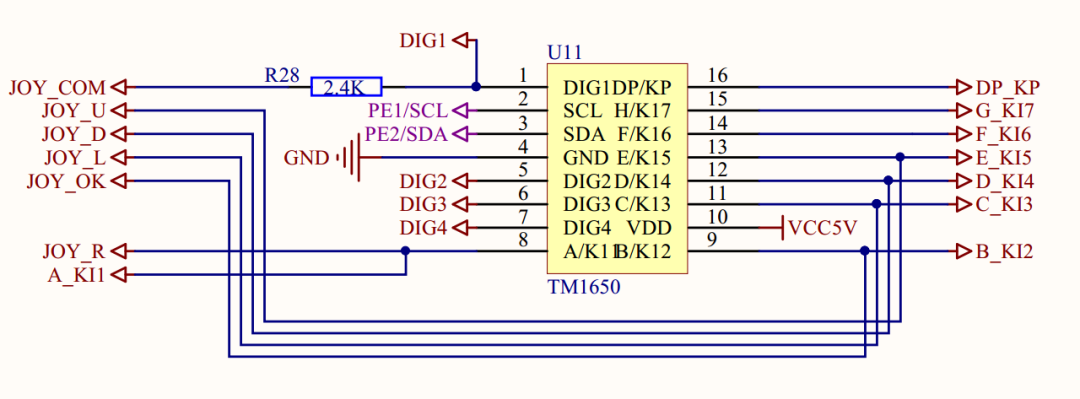

数码管

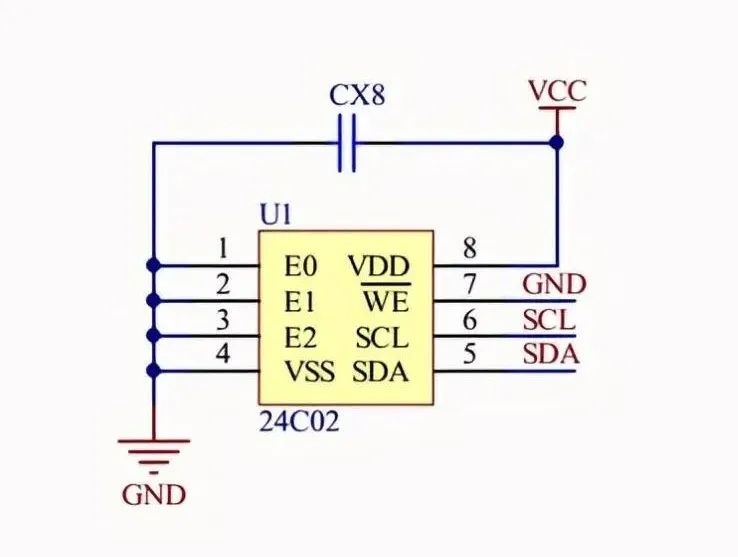

EEPROM

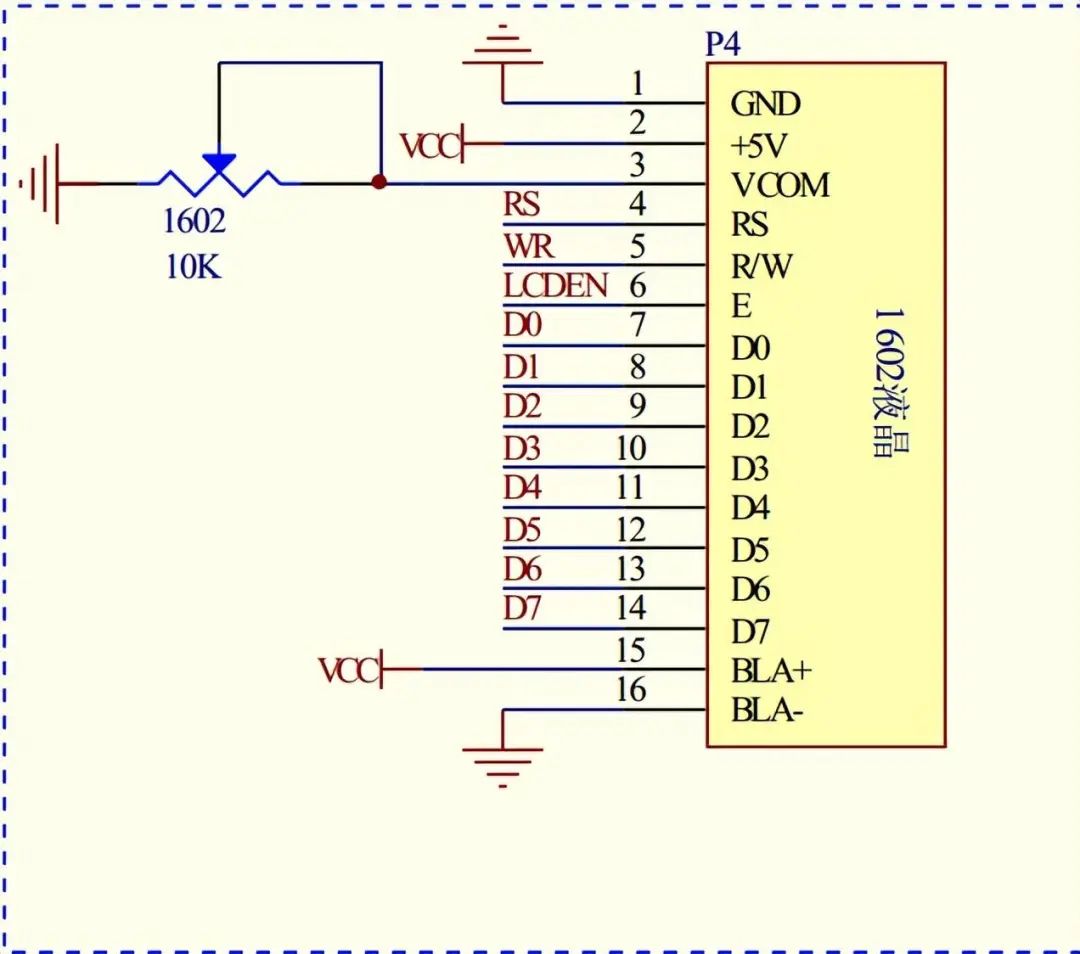

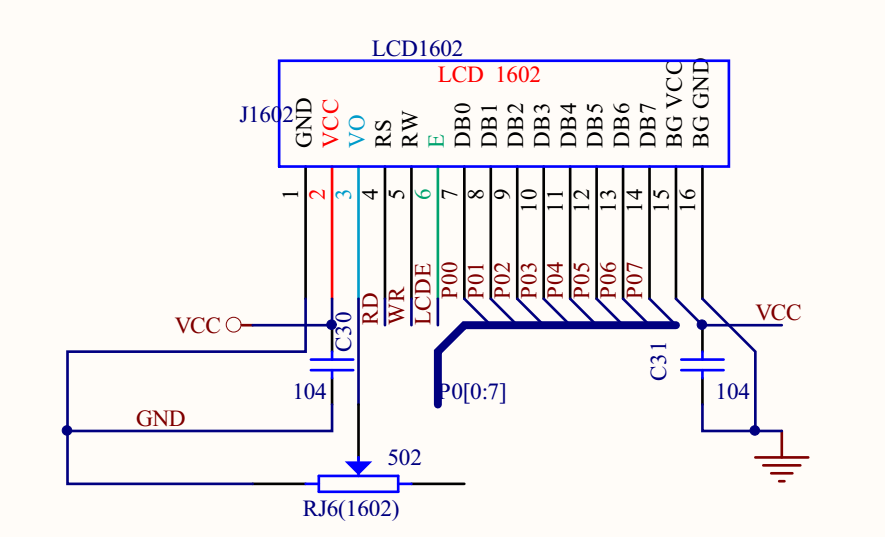

LCD1602电路

数码管

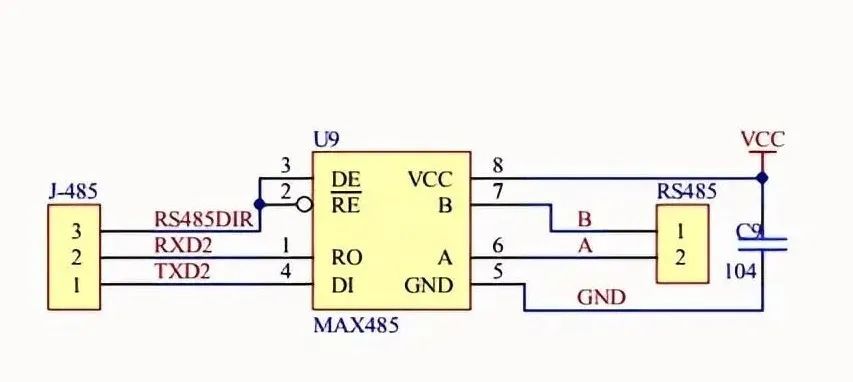

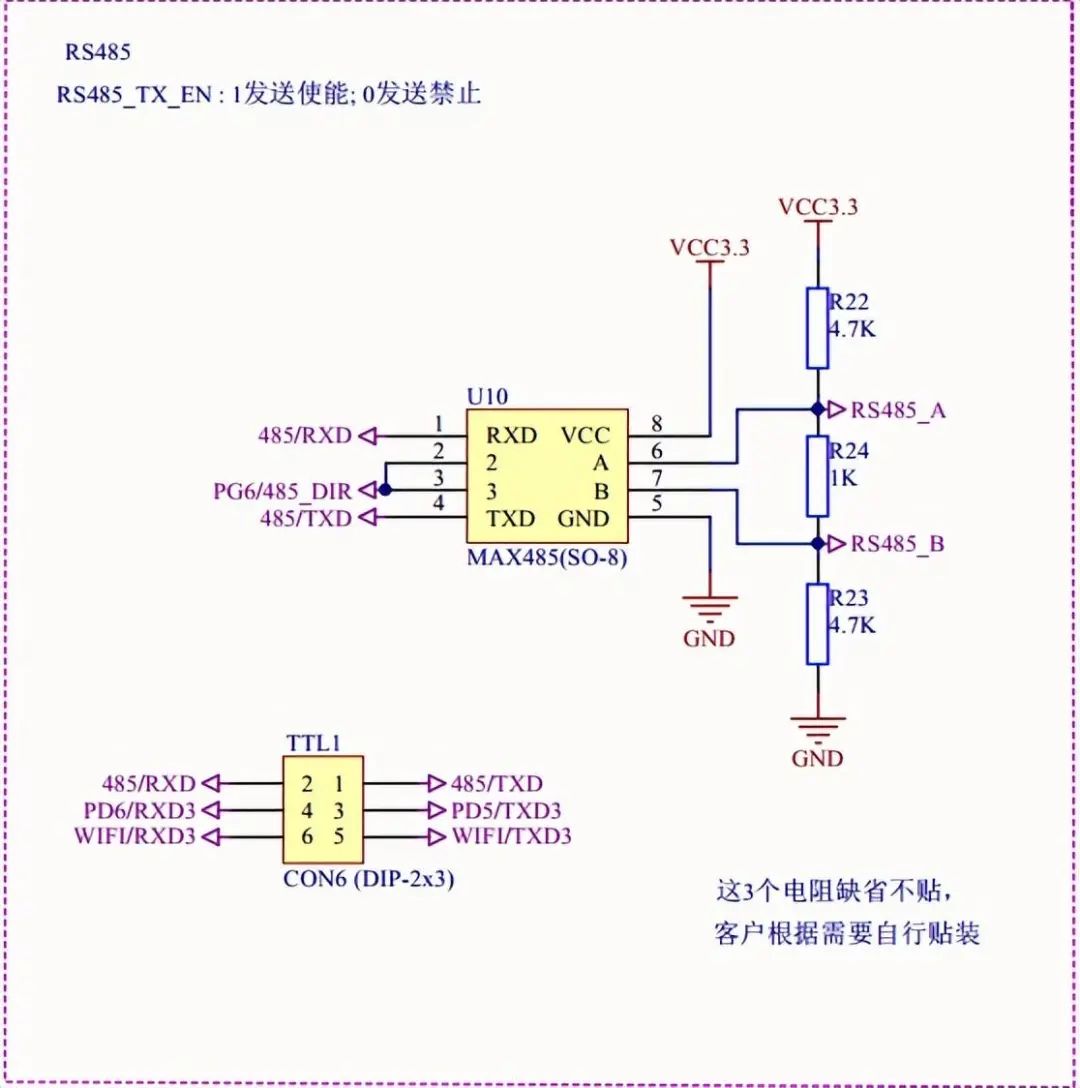

max485

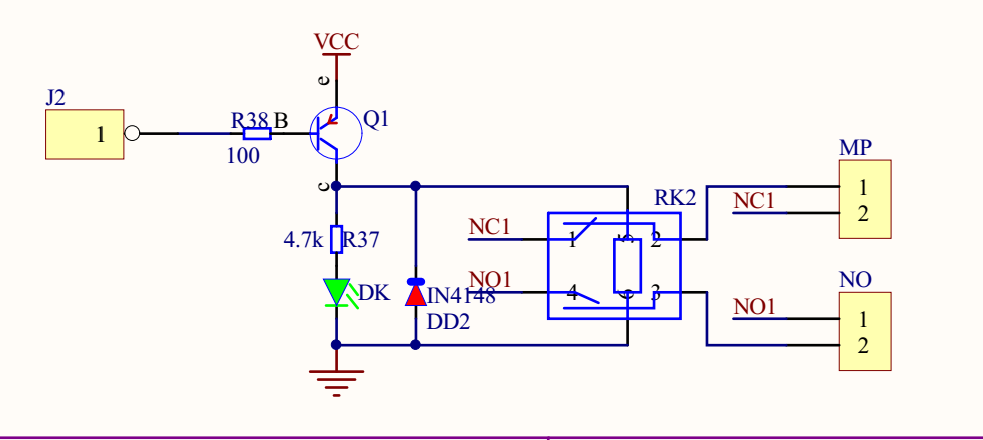

红外开关

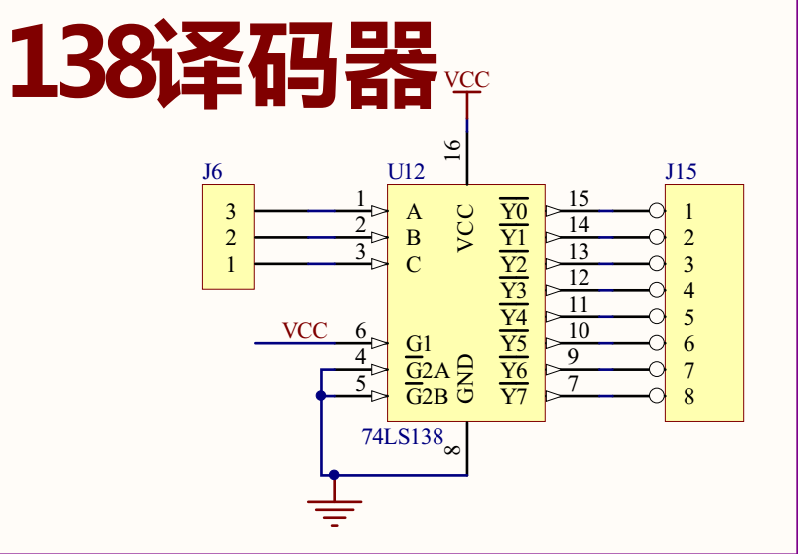

译码器

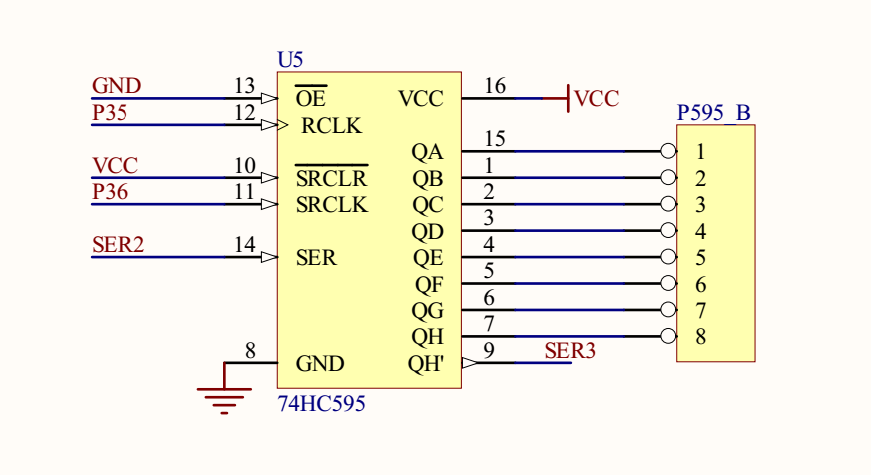

移位寄存器



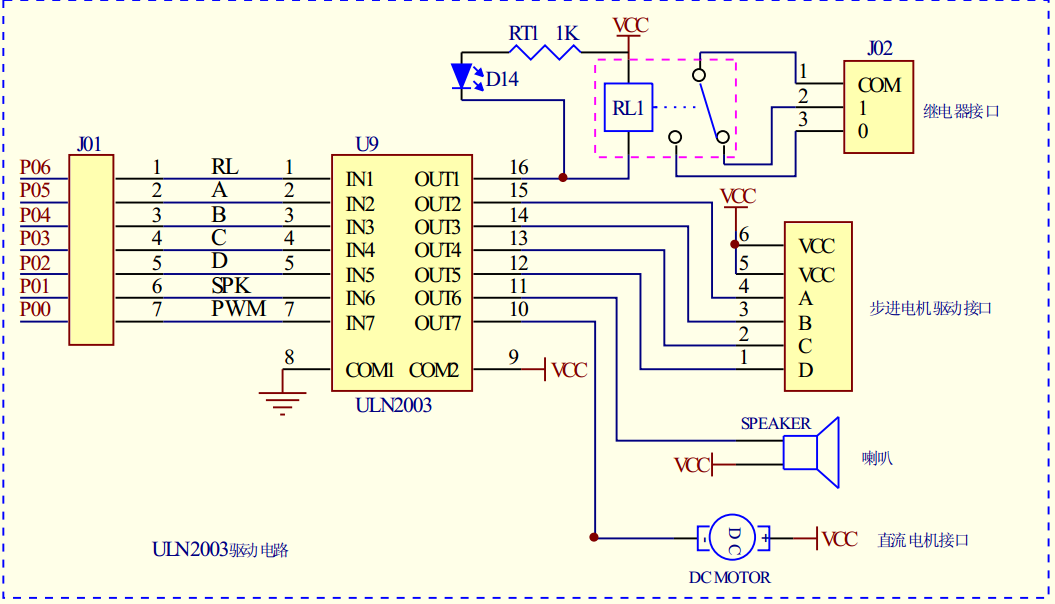

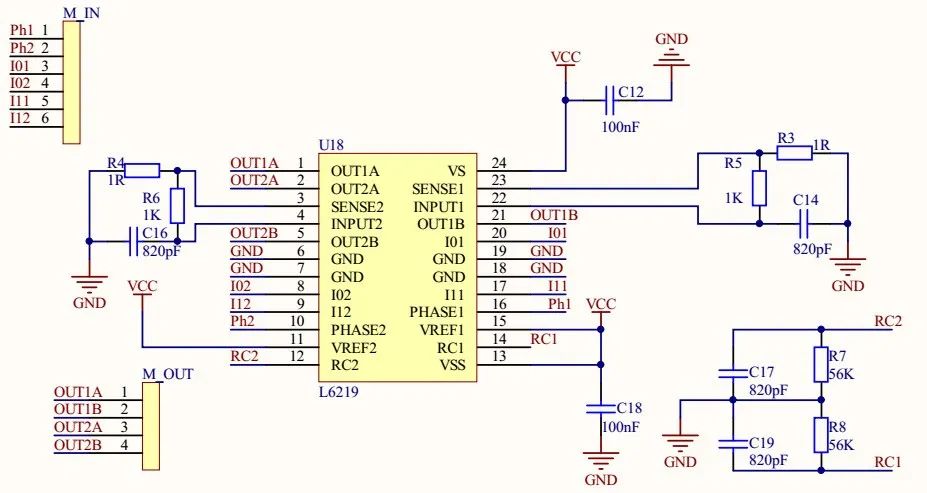

步进电机控制

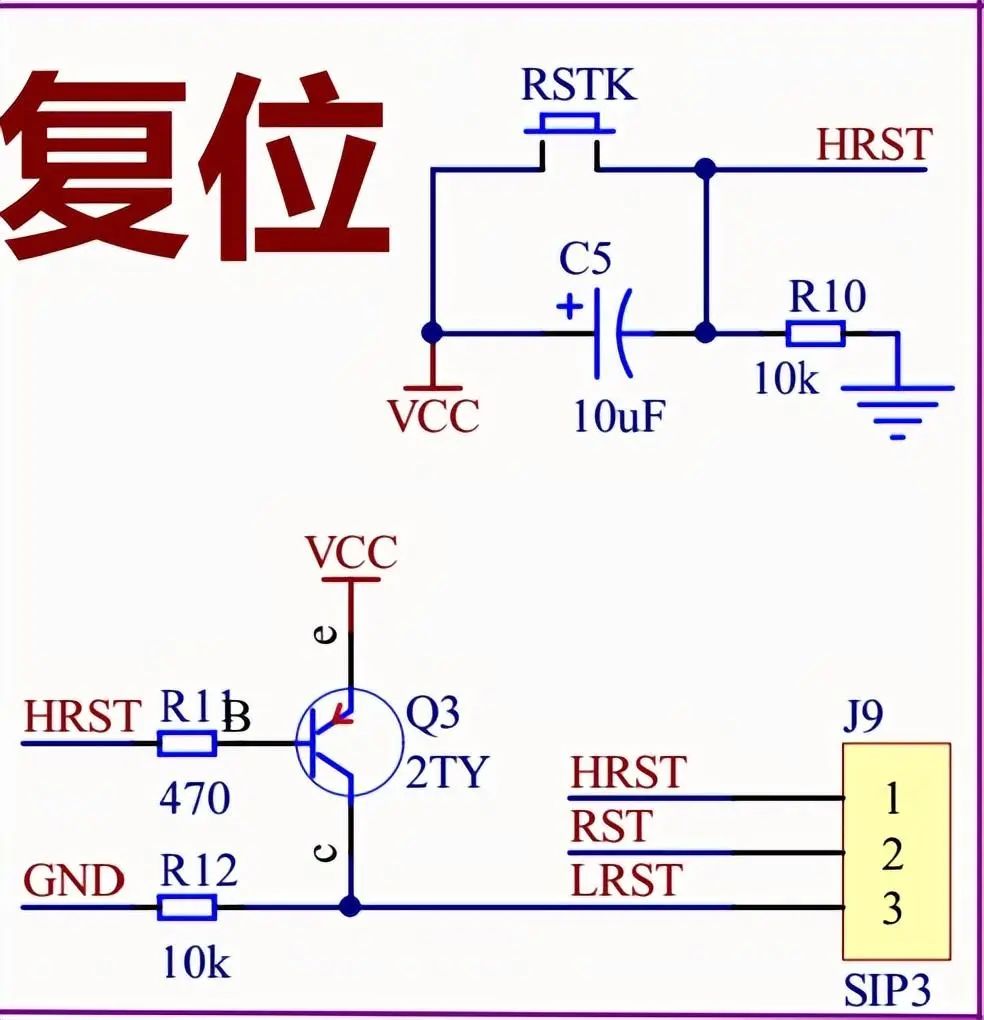

复位电路

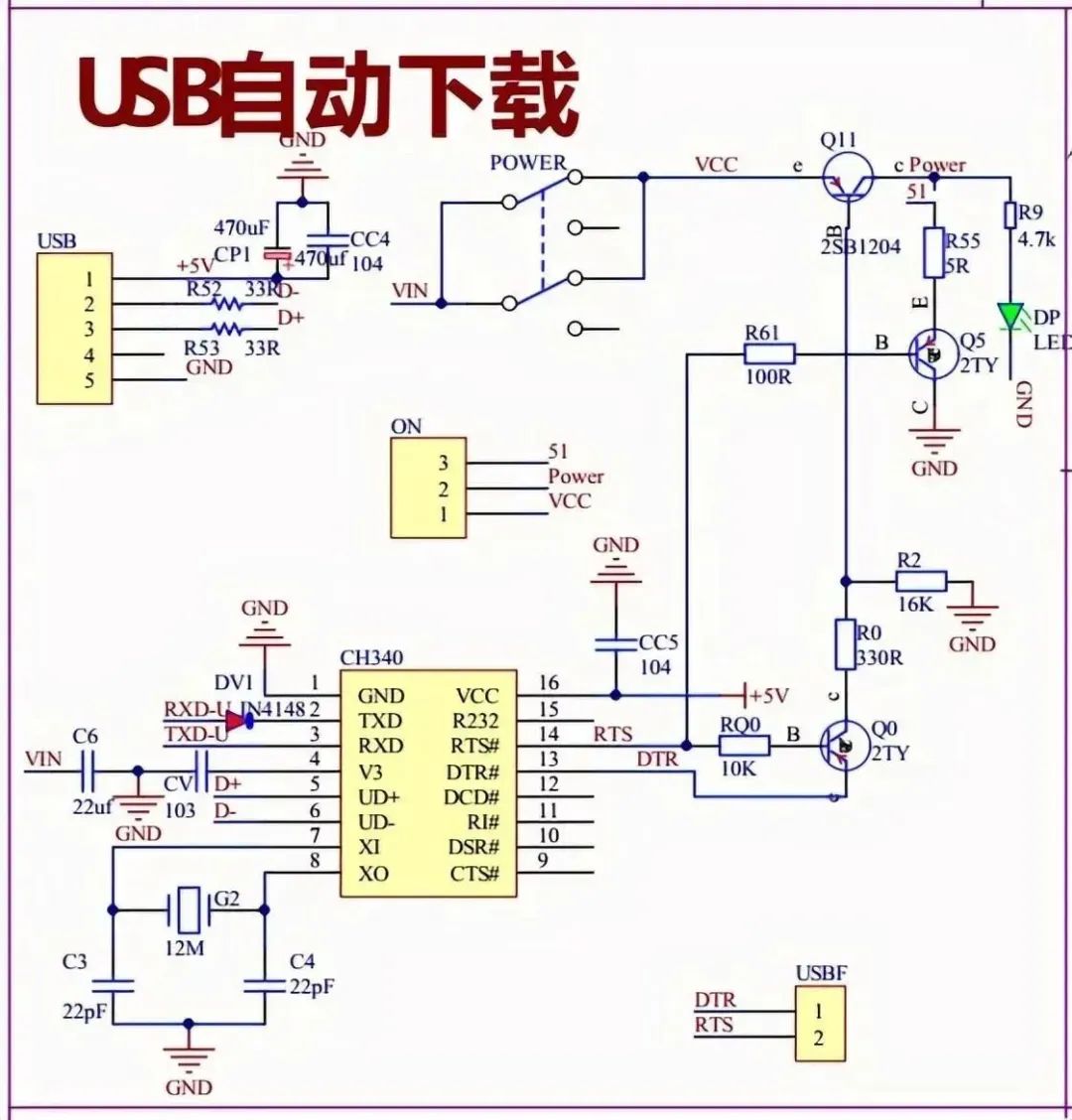

下载电路

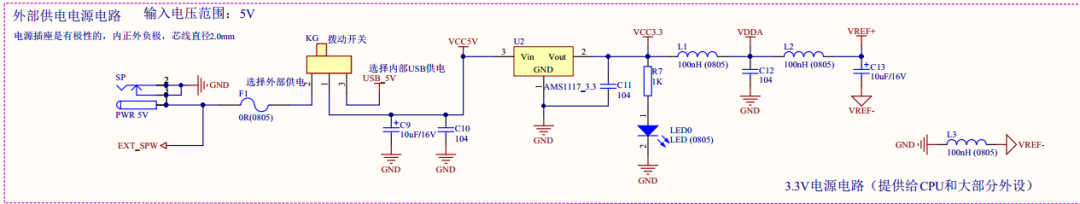

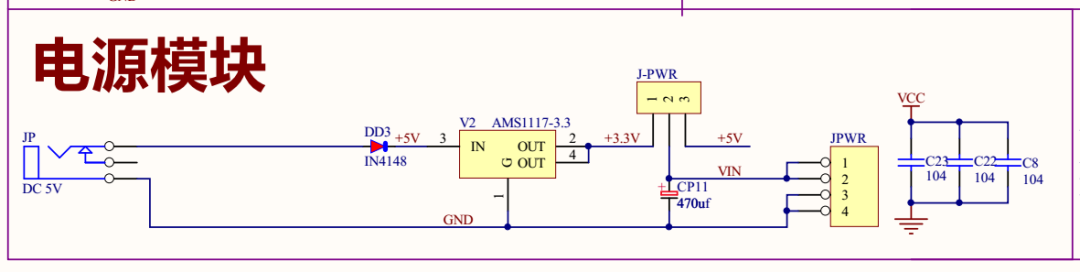

电源模块

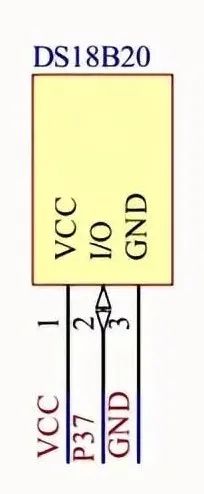

温度模块



红外



热敏电阻



交通灯



时钟

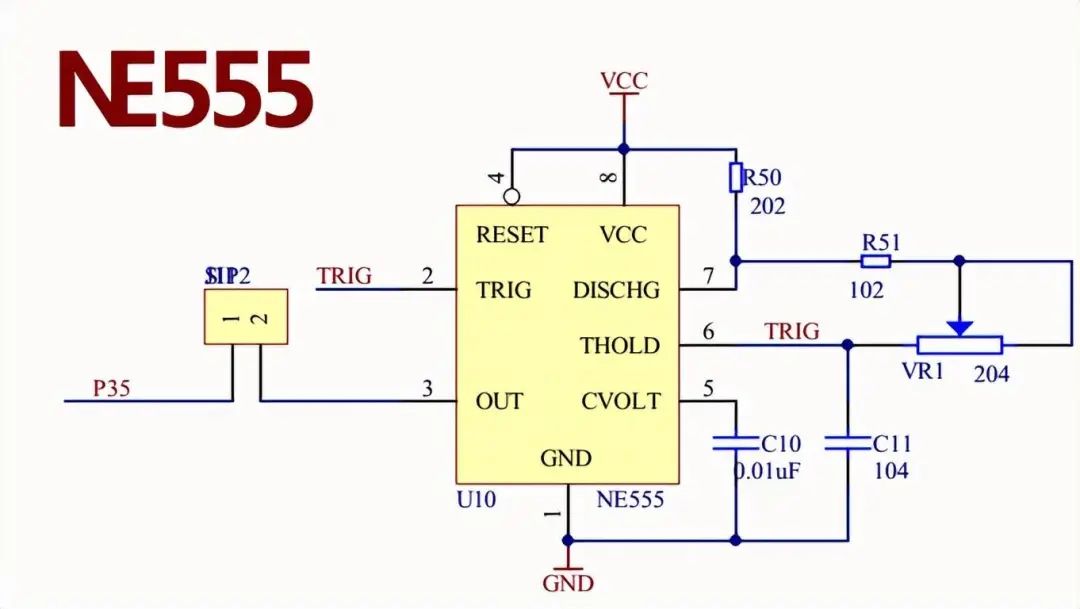

555

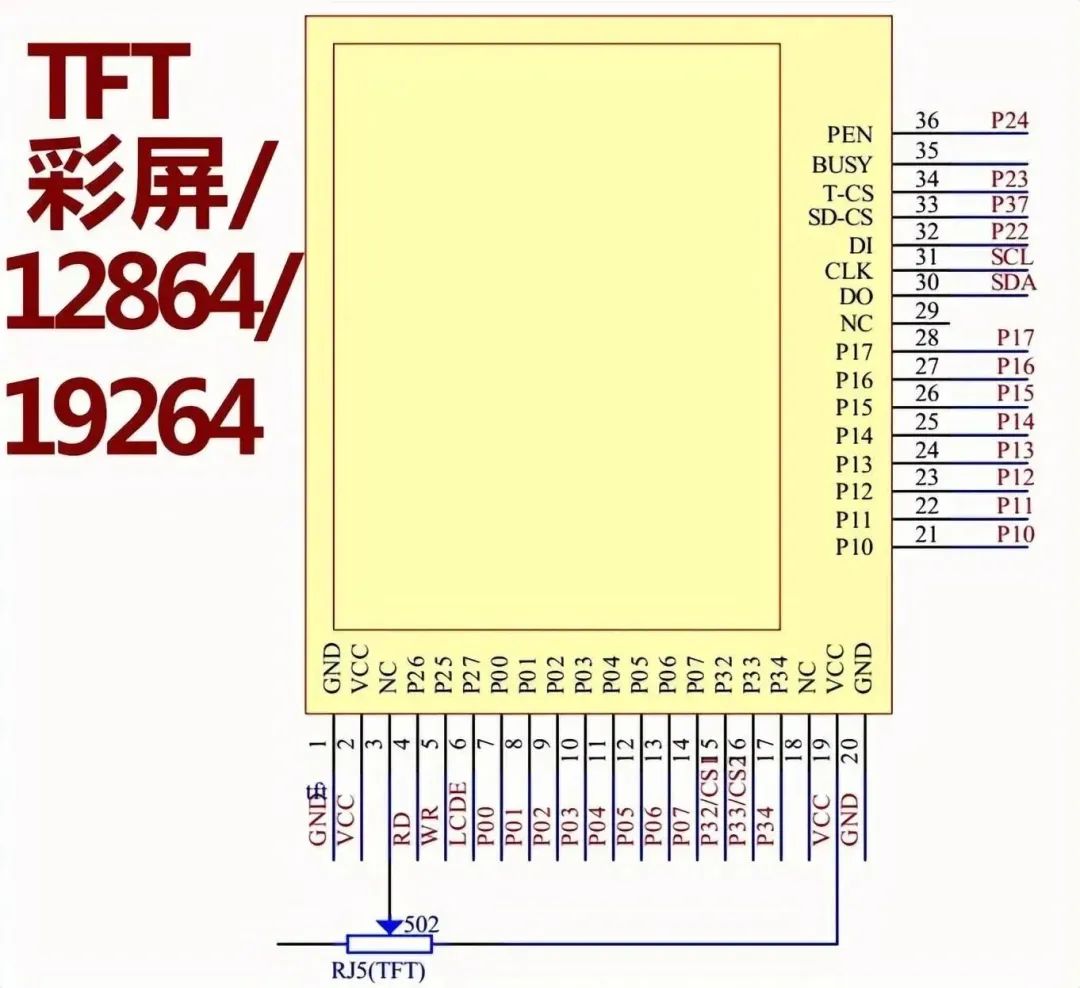

彩屏



矩阵

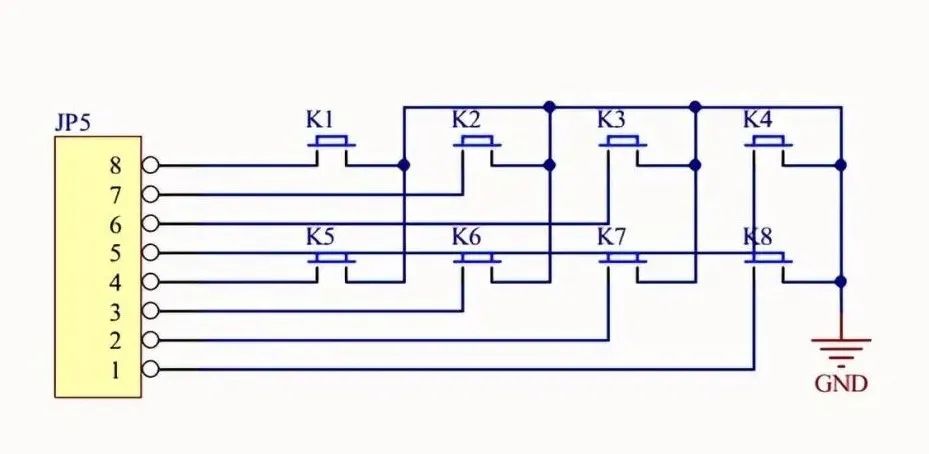

按键



单片机
