UG新版草图技巧：无需完全约束的纠结

以UG目前最新版本NX2412为例，如果在NX10.0里面是会形成全约束的，但是在NX2412.6000版里面不会形成全约束，但是不影响拉伸和建模，从UG10.0直接过渡到NX2412，感觉NX2412已经渐渐放弃追求草图的全约束强迫症时代，管它约不约束，迅速成型一张图，能建模就OK。还增加了“松弛”的概念。一切都为了一个核心---"快"！  毕竟，快，就是现代节奏硬道理！

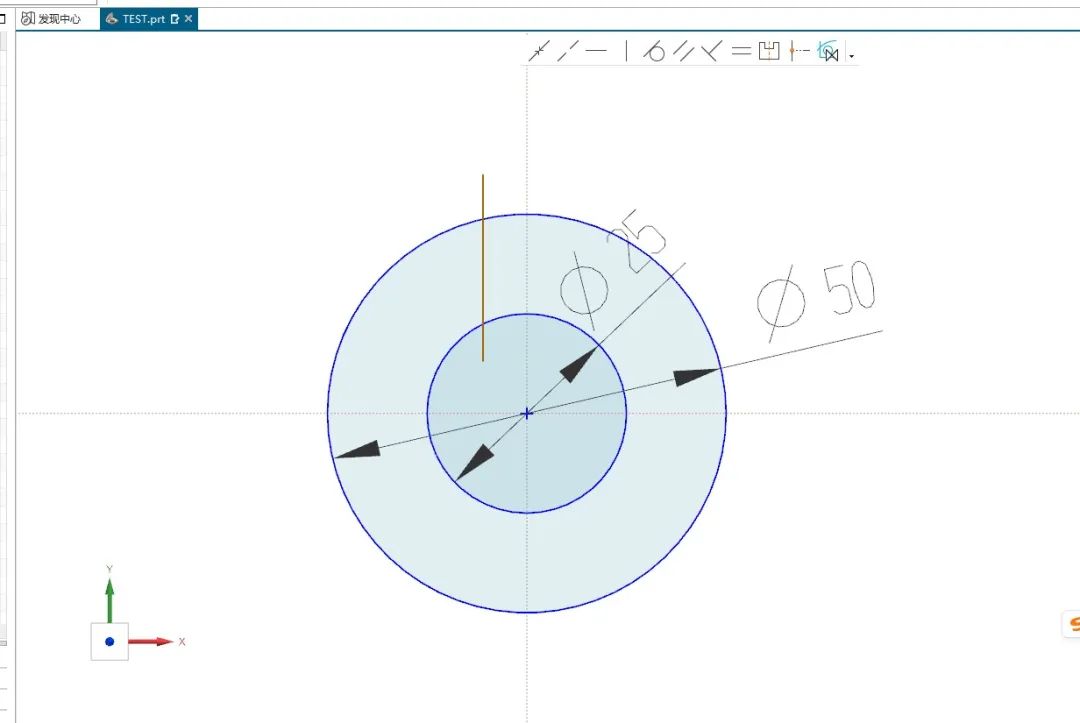

首先做同心圆

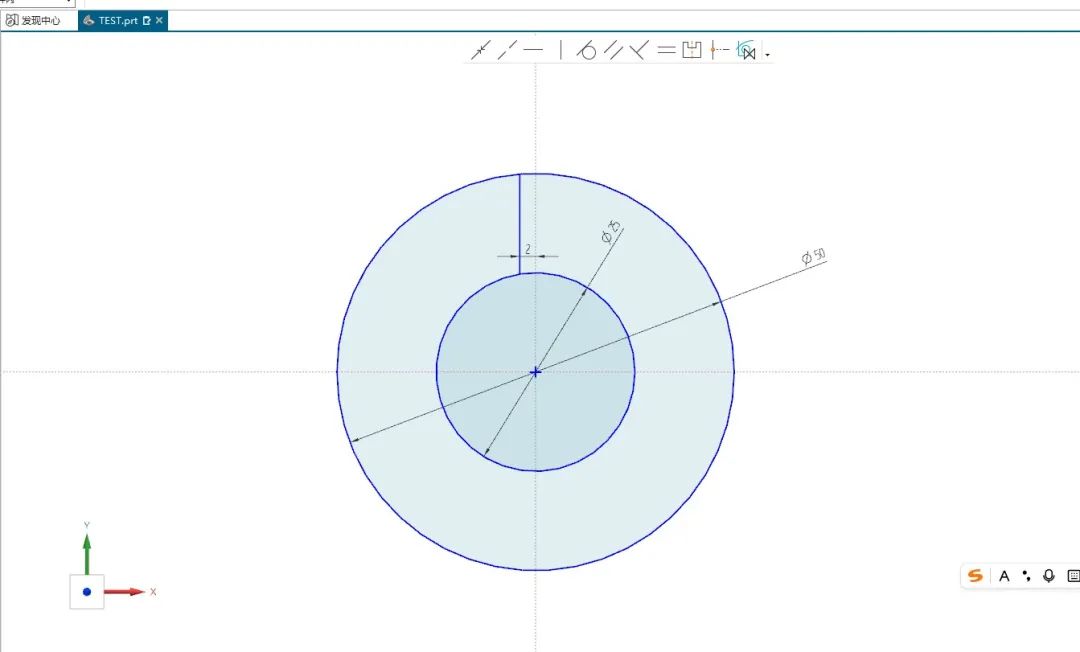

画一个竖线，并修剪和约束好位置，

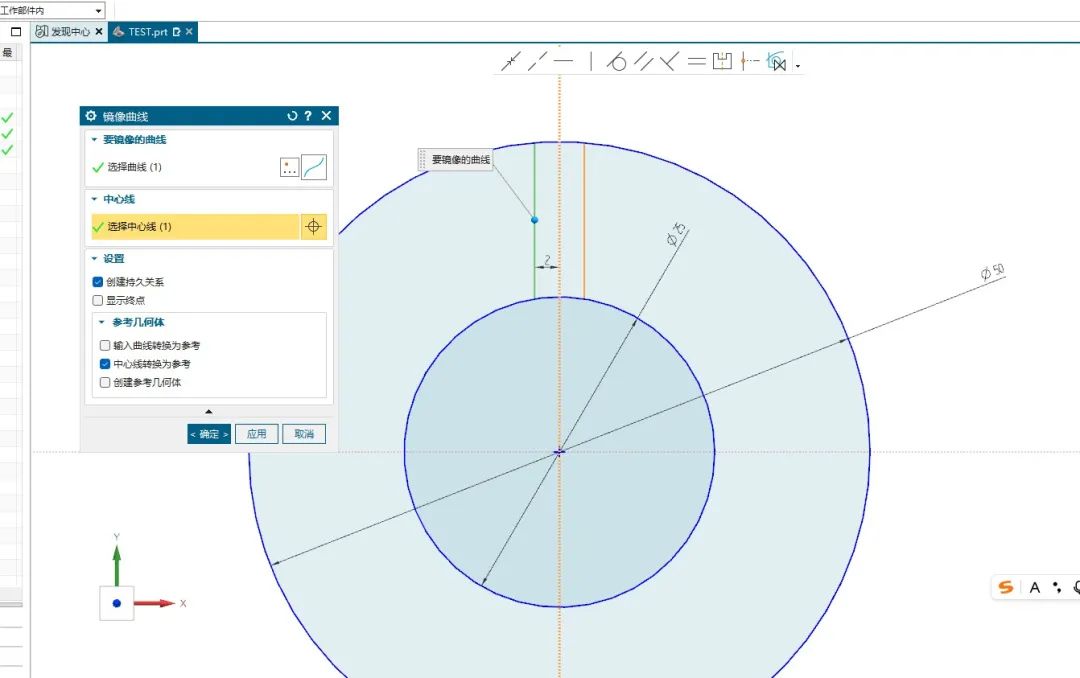

将这个竖线镜像一个出来，

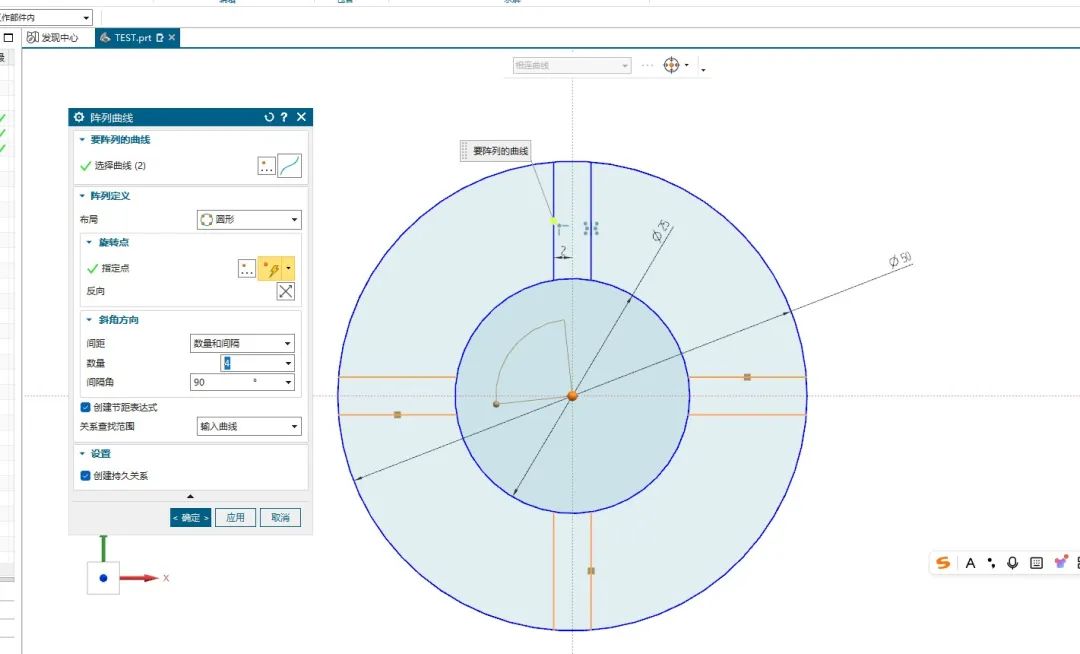

两个竖线进行圆形阵列

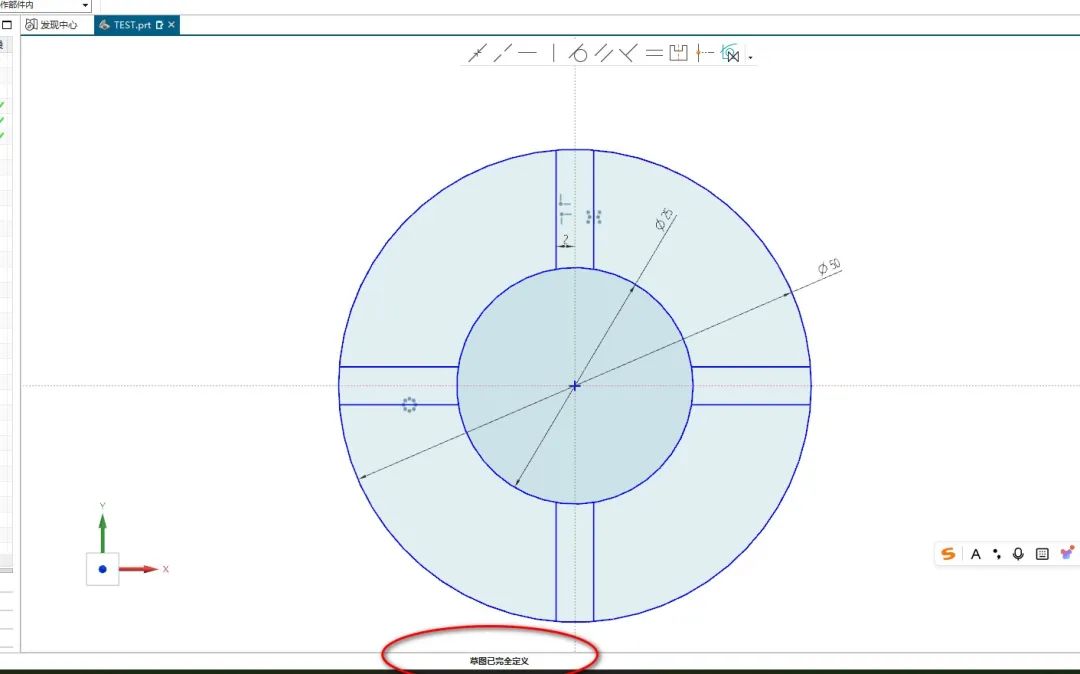

阵列完成，此时是全约束状态。

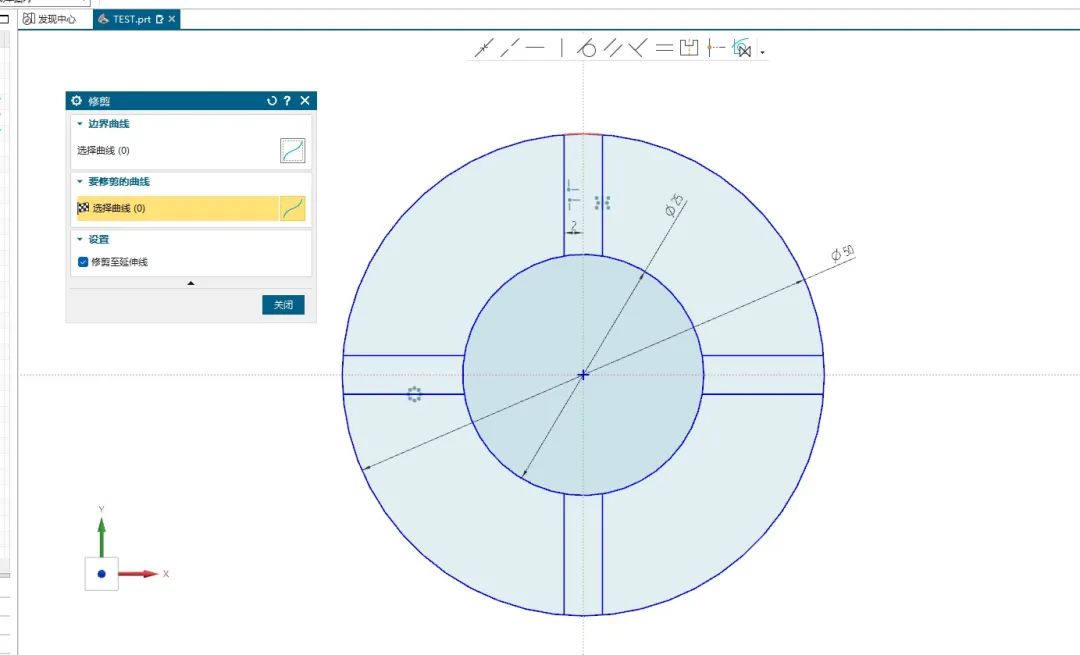

然后开始修剪。

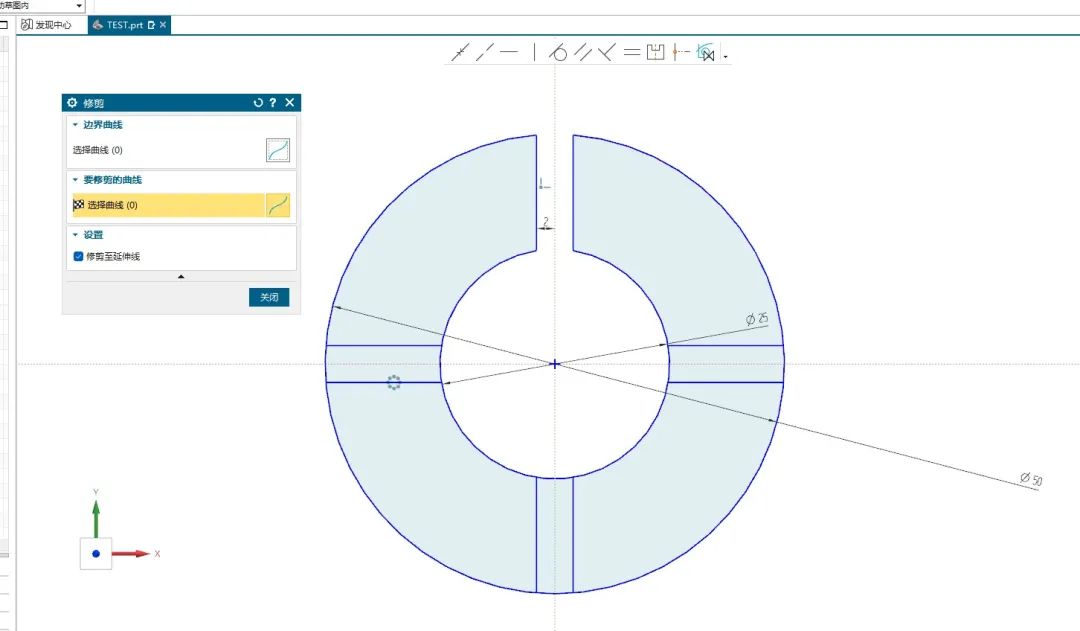

修剪出上方第一个缺口位置。

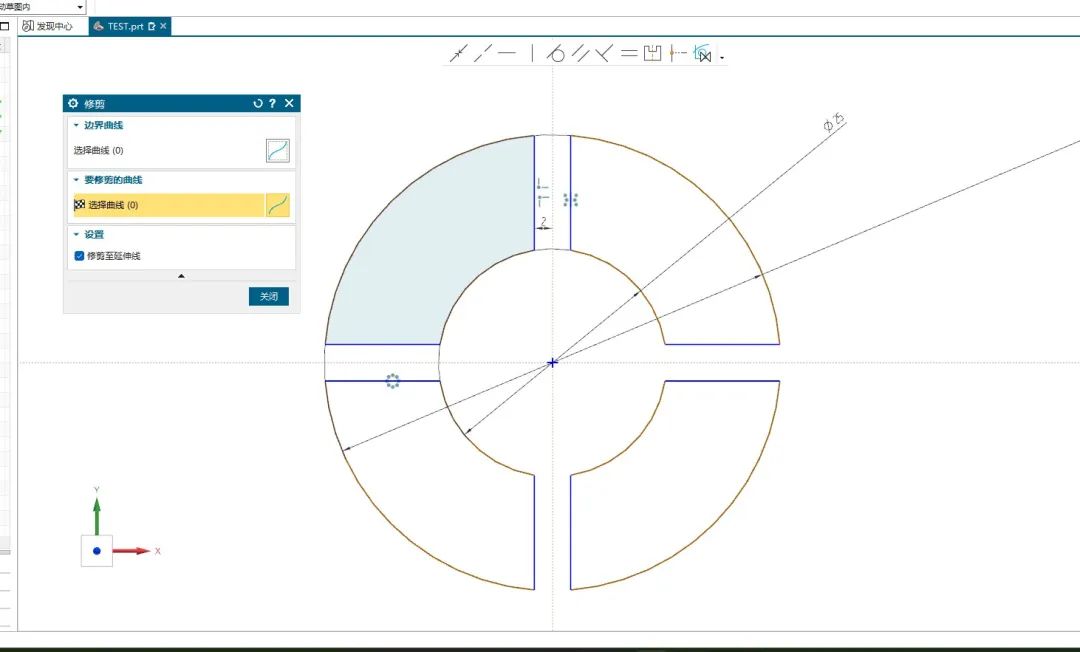

然后各自修剪，变成十字瓣，注意此时如果在UG10.0的时代，会自动实现全约束，就算不全约束，NX10.0也会使用“自由度箭头”标识出哪个线段具体 位置的活动方向，从而找出未约束的本因。在全约束强迫症时代很重要。

但是在NX2412里面，没有自由度箭头，而且怎么找都找不出未约束的充分理由，经过实际检查，所有弧线的端点都已经和直线端点重合，镜像约束正常，阵列约束正常，拖拽无法移动任何线段，到底哪里还未约束？估计软件工程师压根自己也没去想这问题，别纠结了，NX2412遇到这个例图完全没法约束的。

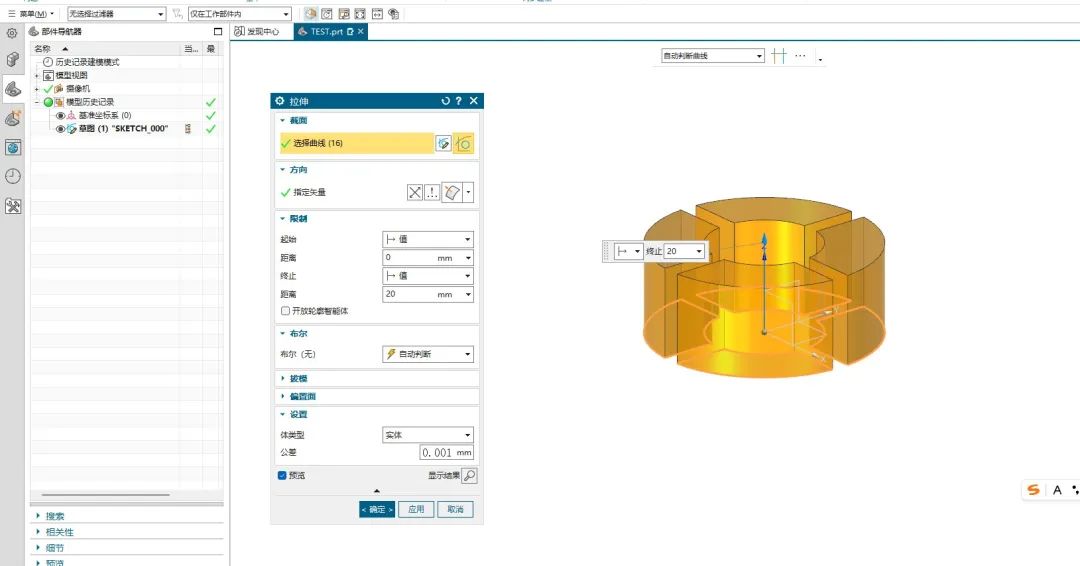

实质上草图可以拉伸。

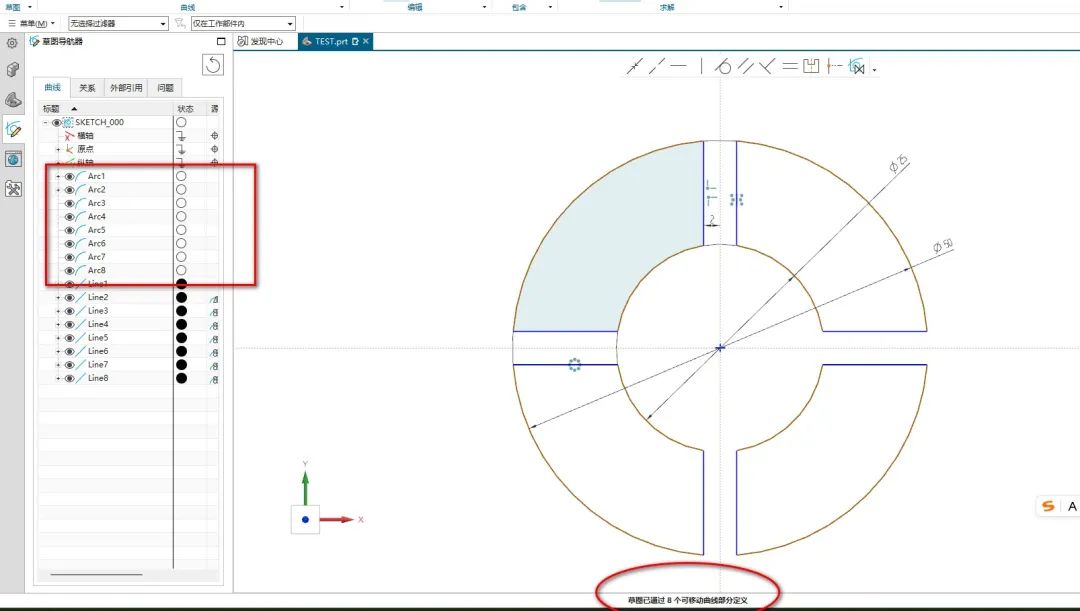

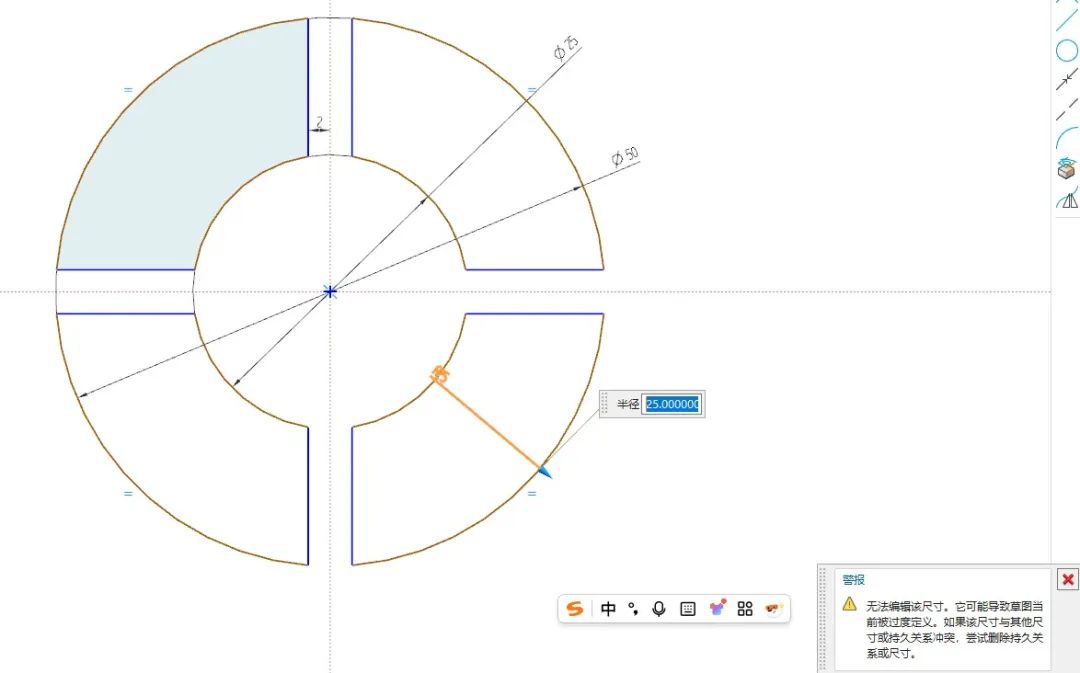

一共就8个弧线未定义，那就尝试给其它弧线上半径，结果会报过约束。再次确定所有弧线的端点和直线端点是重合连接关系，

以下就是这个例题，说明约束全定义的时代终结了。使用这个UG软件的老师傅们概念就要转变了。

附件下载：

https://www.ugnx.net/fx/1404
