基于Ansys workbench的活塞静力学分析
（1）确定仿真目的和需求，比如分析结构的应力、变形、振动特性、热传递等。
（2）根据目标选择合适的仿真类型，例如静态结构分析、模态分析、瞬态动力学分析等。
（3）使用CAD软件创建或导入所需的几何模型。确保模型的尺寸、形状和特征符合设计要求。
（4）对模型进行简化，去除对分析结果影响不大的小特征，如小螺纹、倒角和小孔等，以减少计算时间和提高网格质量。
（5）为模型指定合适的材料，并定义其力学性质（如弹性模量、泊松比、屈服强度）、热学性质（如热传导率、比热容）等
（6）确保所选材料属性与实际应用场景相符，必要时考虑材料的非线性特性。
有限元模型的建立
打开CATIA软件，并选择一个适合创建三维零件的新项目。通常，你可以选择“机械设计”或“零件设计”模块来开始工作。
在CATIA中创建一个新零件，并根据设计要求开始绘制活塞的基本形状。使用草图工具（Sketcher）来绘制活塞的横截面轮廓。
利用挤出、旋转或其他造型功能将二维草图转换成三维实体，根据需要添加其他细节，如凹槽、孔或倒角等，确保模型与实际部件一致，检查模型的尺寸和公差是否符合技术规格。
完成活塞的三维模型后，在另存为类型中选择step格式，这是通用的CAD数据交换格式，可以被大多数工程软件所接受，并将模型导出step格式导入到ansys workbench中。
1、设置材料参数
在Workbench的项目图表视图中，找到需要编辑的几何体，通常位于“几何”（Geometry）分支下。
在几何体上右键单击，选择“编辑”（Edit）。这将打开一个材料列表，您可以在其中选择或添加材料。
在材料列表中查找“Aluminum Alloy”，这通常是ANSYS Workbench自带材料库中的选项。
选择该材料后，系统会自动填充相关的材料属性，包括密度、弹性模量和泊松比等。

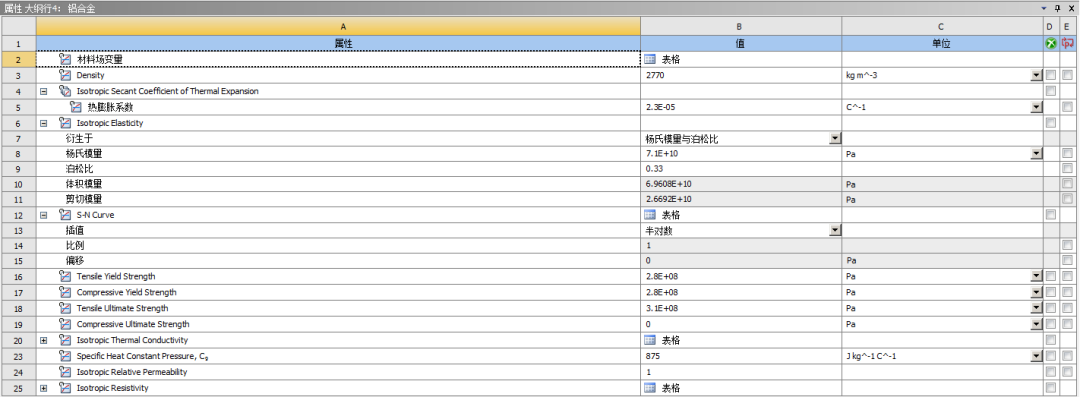

根据给定的数据，确认所选铝合金材料的密度为2770 kg/m³，弹性模量为7.1E+10 Pa（即71 GPa），泊松比为0.33。
2、边界条件与载荷条件

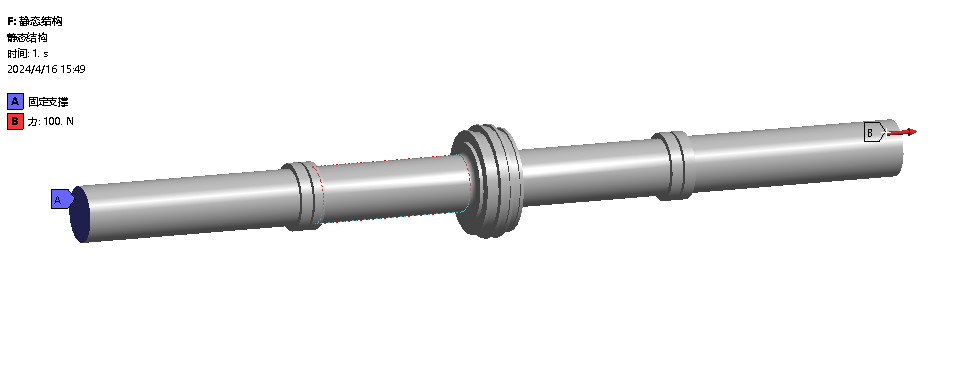

在ANSYS Workbench中设置活塞的边界条件和加载是一个关键步骤，以下是如何为活塞模型施加左侧固定支撑和右侧100N力载荷的详细过程：
（1）在Workbench的项目图表视图中，找到需要定义边界条件的“模型”（Model）分支，右键单击选择“编辑”（Edit）。
（2）在分析设置中，选择“静态结构”（Static Structural）作为分析类型。
（3）在出现的“力学”（Mechanical）分支下找到“固定支撑”（Fixed Support）选项。
（4）将固定支撑放置在活塞的左侧面，这可以通过直接在3D模型上选择对应的表面或在树形图中选择相应的边界面来实现。
（5）在“力学”（Mechanical）分支中找到“力”（Force）工具。
（6）创建一个力载荷，输入力的大小为100 N（相当于10 g的加速度乘以质量，如果考虑重力加速度9.81 m/s²，则为1 kg的质量）。
（7）将这个力载荷施加在活塞的右侧面，同样可以选择3D模型上的对应表面或在树形图中选择相应的边界面。

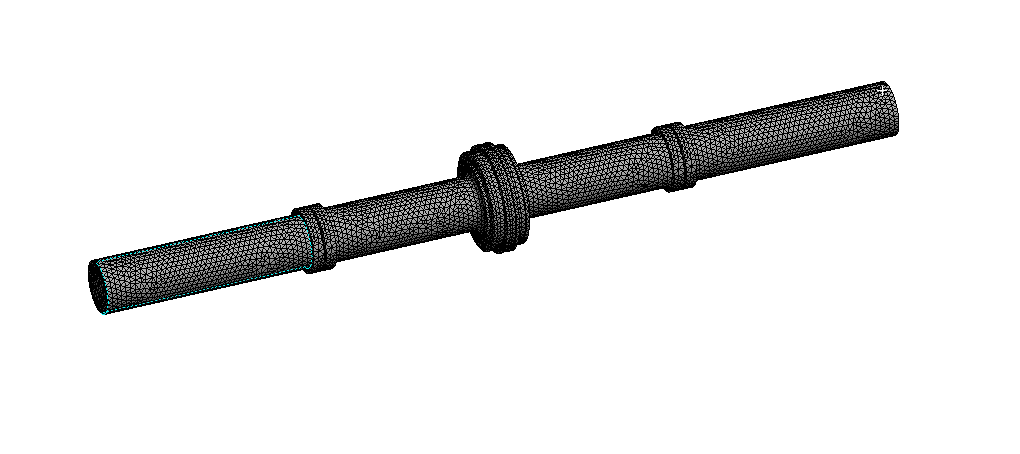

3、网格划分
在项目图表视图中找到“模型”（Model）分支下的“网格”（Mesh）分支，右键单击选择“编辑”（Edit）。
选择整个活塞模型或指定的部分进行网格设置。
设置网格类型为“四面体”（Tetrahedrons）。
调整网格大小至5 mm，这可以在“网格控制”（Sizing）选项中设置，确保全局单元尺寸为5 mm。
考虑到模型的复杂性和计算资源，可以采用自适应网格划分方法，以便在需要的地方自动细化网格，提高计算精度。
结果分析与后处理
在Workbench的项目图表视图中，找到“求解”（Solution）分支，展开该分支以查看可用的结果类型。
选择“变形”（Deformation）选项，通常是以总变形（Total Deformation）的形式展示。

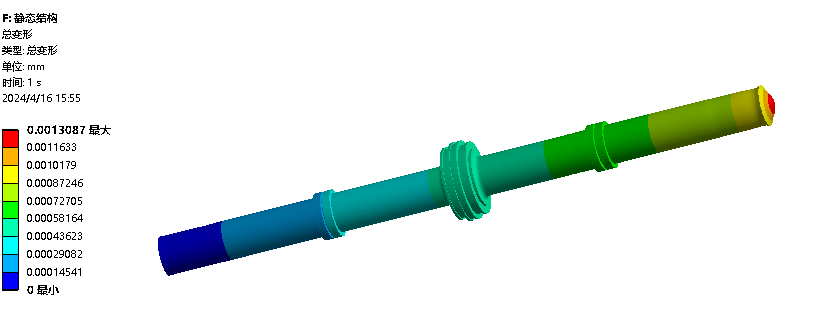

在Workbench窗口中，将显示活塞的变形云图。这个云图用不同的颜色表示不同变形量的大小，通常从蓝色（变形最小）到红色（变形最大）。
仔细观察云图，特别关注颜色变化可以提供有关哪些区域受到最大变形的直观信息。
使用Workbench中的探针工具或结果摘要来量化最大变形值。将探针放置在云图中颜色最红的区域，即活塞的右端。
记录最大变形数值为0.0013087 mm，这表明在给定的载荷和边界条件下，活塞的最大位移发生在其右端。

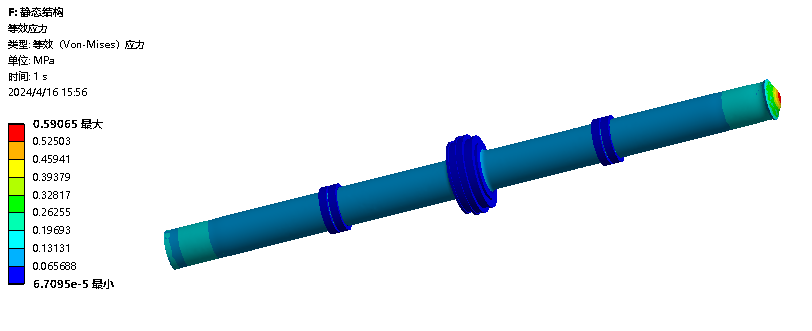

活塞应力云图如下图所示，最大应力为0.59065Mpa，位于活塞右端

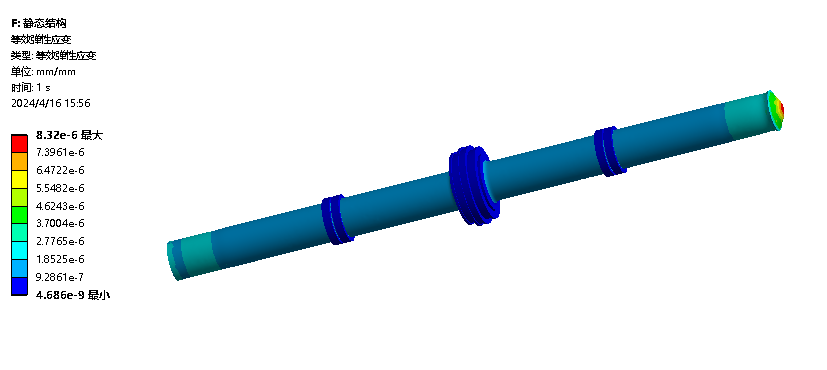

活塞应变云图如下图所示，最大应变为8.32E-6，位于活塞右端
这个最大变形值非常小，特别是考虑到单位是毫米。这样的变形程度在实际工程应用中可能不会对活塞的功能产生显著影响。
然而，详细的评估还需要考虑活塞的工作条件、设计容差以及其他可能的影响因素，如热效应、动态加载等。
如果最大变形值超出了设计要求，可能需要进行进一步的设计优化，比如增加活塞的厚度、改变材料或修改形状等。
可以通过调整网格划分来提高求解的精度，或者考虑更复杂的非线性分析，如大变形理论或接触分析。

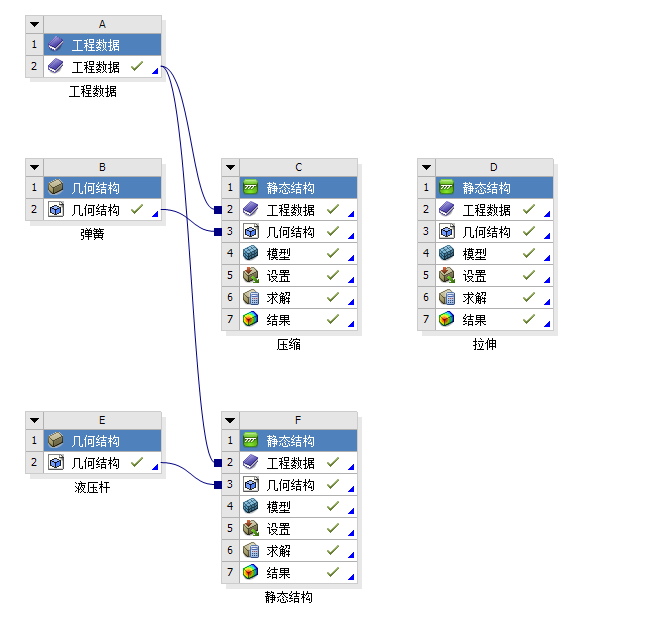

弹簧静力学仿真
弹簧静力学分析的准备工作和有限元模型的建立与上述活塞静力学仿真分析一致，这里不在赘述。
1、设置材料参数
在Workbench的项目图表视图中，找到需要编辑的弹簧几何体，通常位于“几何”（Geometry）分支下。
在几何体上右键单击，选择“编辑”（Edit）。这将打开一个材料列表，您可以在其中选择或添加材料。
在材料列表中查找“结构钢”（Structural Steel），这通常是ANSYS Workbench自带材料库中的选项。
选择该材料后，系统会自动填充相关的材料属性，包括密度、弹性模量和泊松比等。

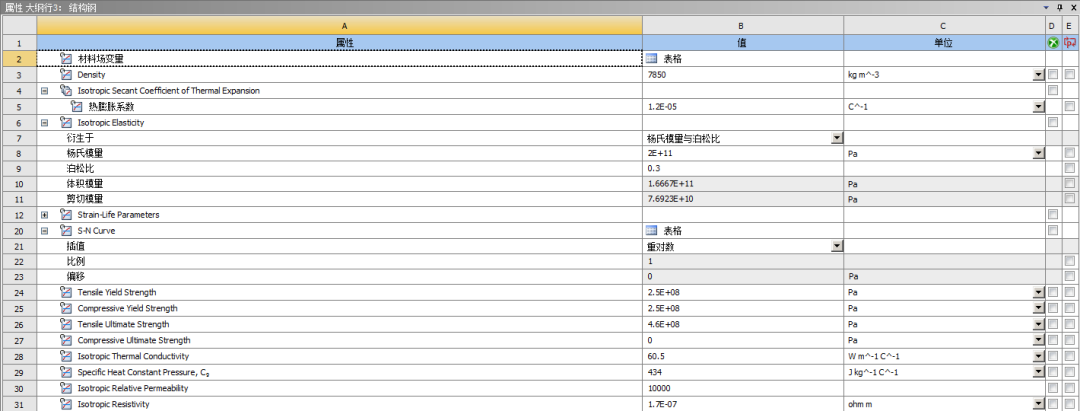

根据给定的数据，确认所选结构钢材料的密度为7850 kg/m³，弹性模量为2E+11 Pa（即200 GPa），泊松比为0.3。
2、边界条件与载荷条件

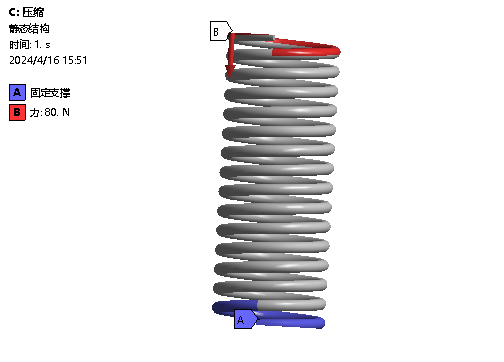

压缩条件
在Workbench的项目图表视图中，找到需要定义边界条件的“模型”（Model）分支，右键单击选择“编辑”（Edit）。
在分析设置中，选择“静态结构”（Static Structural）作为分析类型。
在出现的“力学”（Mechanical）分支下找到“固定支撑”（Fixed Support）选项。
将固定支撑放置在弹簧的一端，这可以通过直接在3D模型上选择对应的端面或在树形图中选择相应的边界面来实现。
在“力学”（Mechanical）分支中找到“力”（Force）工具。
创建一个力载荷，输入力的大小为8 g的加速度乘以质量，如果考虑重力加速度10m/s²，则为80N的力。
将这个力载荷施加在弹簧的另一端面，同样可以选择3D模型上的对应端面或在树形图中选择相应的边界面。

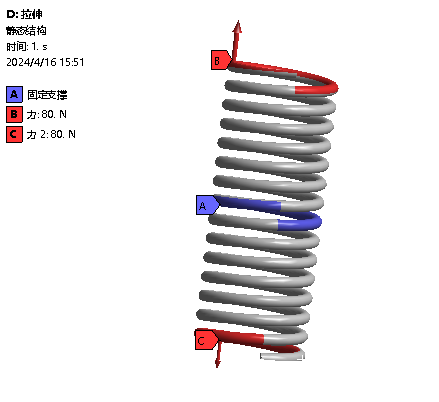

拉伸条件
在Workbench的项目图表视图中，找到需要定义边界条件的“模型”（Model）分支，右键单击选择“编辑”（Edit）。
在分析设置中，选择“静态结构”（Static Structural）作为分析类型。
在出现的“力学”（Mechanical）分支下找到“固定支撑”（Fixed Support）选项。
将固定支撑放置在弹簧的一端，这可以通过直接在3D模型上选择对应的端面或在树形图中选择相应的边界面来实现。
在“力学”（Mechanical）分支中找到“力”（Force）工具。
创建一个力载荷，输入力的大小为8 g的加速度乘以质量，如果考虑重力加速度10m/s²，则为80N的力。
将这个力载荷施加在弹簧的另一端面，同样可以选择3D模型上的对应端面或在树形图中选择相应的边界面。

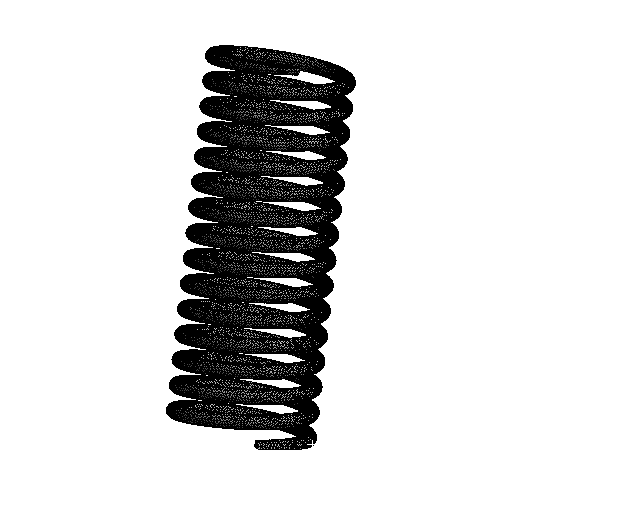

2、网格划分
在项目图表视图中找到“模型”（Model）分支下的“网格”（Mesh）分支，右键单击选择“编辑”（Edit）。
选择整个弹簧模型或指定的部分进行网格设置。
设置网格类型为“四面体”（Tetrahedrons）。
调整网格大小至1 mm，这可以在“网格控制”（Sizing）选项中设置，确保全局单元尺寸为1 mm。
考虑到模型的复杂性和计算资源，可以采用自适应网格划分方法，以便在需要的地方自动细化网格，提高计算精度。

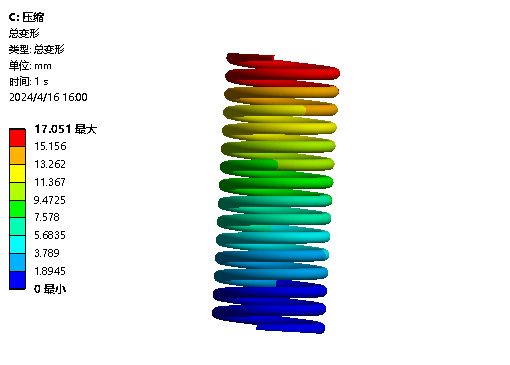

结果分析与后处理
在项目图表视图中，找到“求解”（Solution）分支，并在其下找到“变形”（Deformation）选项。
展开“变形”（Deformation）分支，选择“总变形”（Total Deformation）以查看活塞的整体变形情况。
在Workbench窗口中，将显示活塞的变形云图。观察云图颜色的变化，这代表了不同区域的变形量大小。
使用探针工具或结果摘要来量化最大变形值。根据分析结果，最大变形量为0.0013087 mm，发生在活塞的右端。

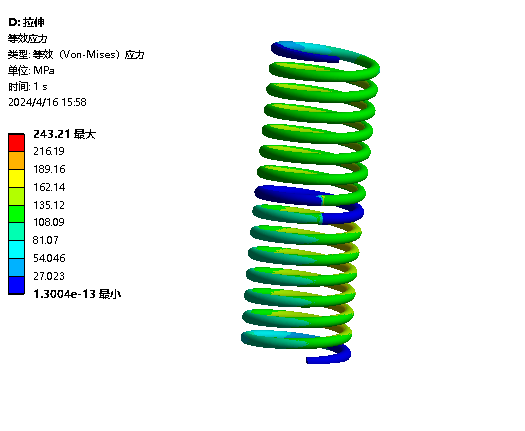

弹簧拉伸时应力云图如下图所示，最大应力243.21Mpa，位于弹簧中间部位。

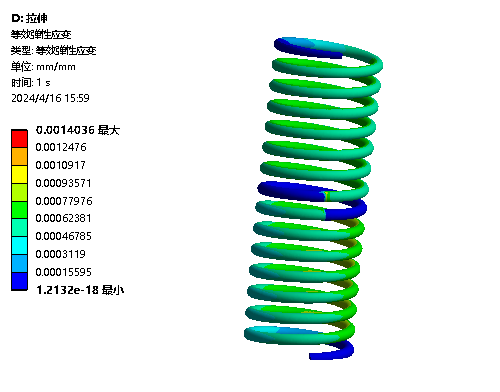

弹簧拉伸时应变云图如下图所示，最大应变为0.0014036，位移弹簧中间部位。
在项目图表视图中，找到“求解”（Solution）分支，并在其下找到“变形”（Deformation）选项。
展开“变形”（Deformation）分支，选择“总变形”（Total Deformation）以查看弹簧的整体变形情况。
在Workbench窗口中，将显示弹簧的变形云图。观察云图颜色的变化，这代表了不同区域的变形量大小。

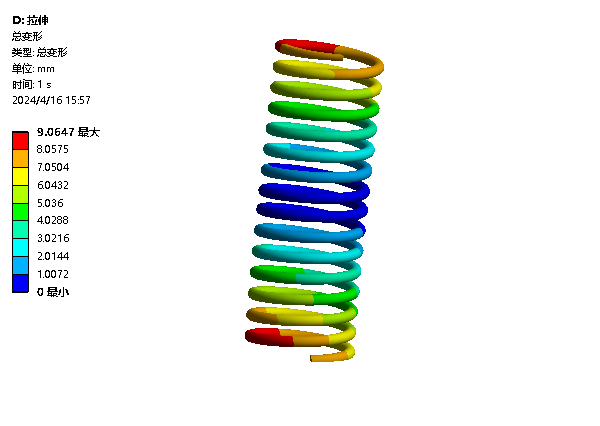

使用探针工具或结果摘要来量化最大变形值。根据分析结果，最大变形量为9.0647 mm，发生在弹簧的两端。

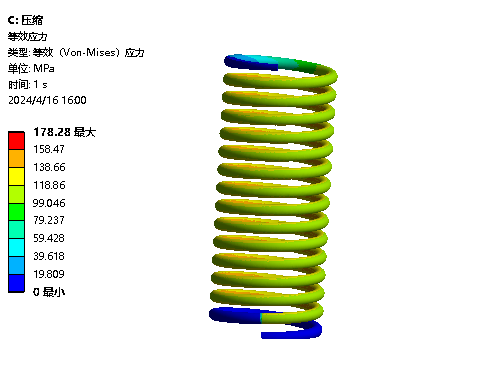

弹簧拉伸时应力云图如下图所示，最大应力178.28Mpa，位于弹簧中间部位。

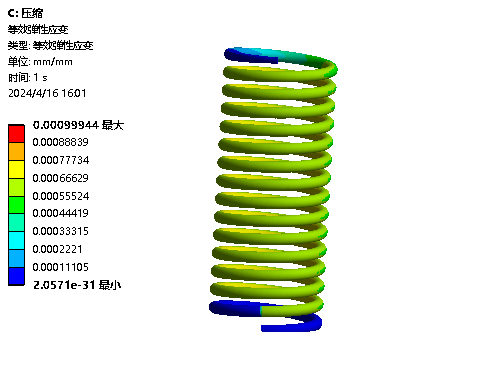

弹簧拉伸时应变云图如下图所示，最大应变为0.00099944，位移弹簧中间部位。
这个最大变形值非常小，特别是考虑到单位是毫米。这样的变形程度在实际工程应用中可能不会对活塞的功能产生显著影响。
然而，详细的评估还需要考虑弹簧的工作条件、设计容差以及其他可能的影响因素，如热效应、动态加载等。
如果最大变形值超出了设计要求，可能需要进行进一步的设计优化，比如增加活塞的厚度、改变材料或修改形状等。
可以通过调整网格划分来提高求解的精度，或者考虑更复杂的非线性分析，如大变形理论或接触分析。
