小功能,大作用----ADS之使用

2月前浏览255




动动手指,关注公众 号并加星标哦

最近用ADS的designguide比较多。

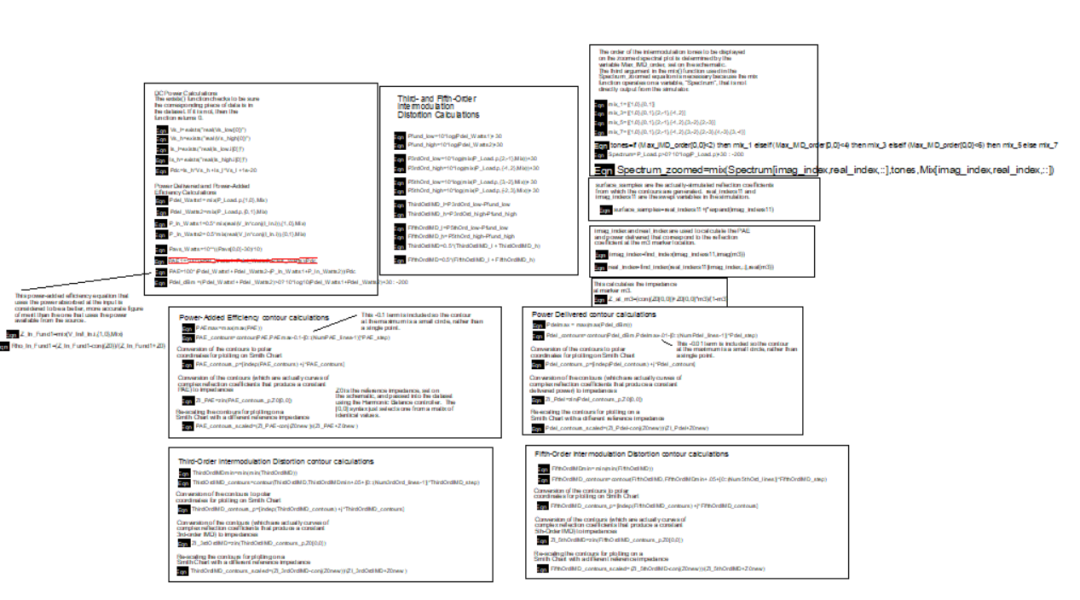

designguide里面调出来的模板,很多时候,都是有很多公式。

看这些公式确实能帮助理解理论,同时也能对这些模板理解更深刻,便于使用。

不过,看到这些密密麻麻的公式,头也是大的。

这个时候,有两个小操作,可以稍稍帮一下忙。

一个呢,就是find功能。

看公式的时候,一个公式里面,会有很多参数,但是这些参数要是满屏幕找,非常费时间。这个时候,就非常想和程序或者word文件中一样,能够通过"查找"来找到那些参数的定义。

这个功能就在半小时之前,我还以为没有,因为翻了主页菜单栏里每一项,都没找着。那时都有点认命,准备用肉眼找了。

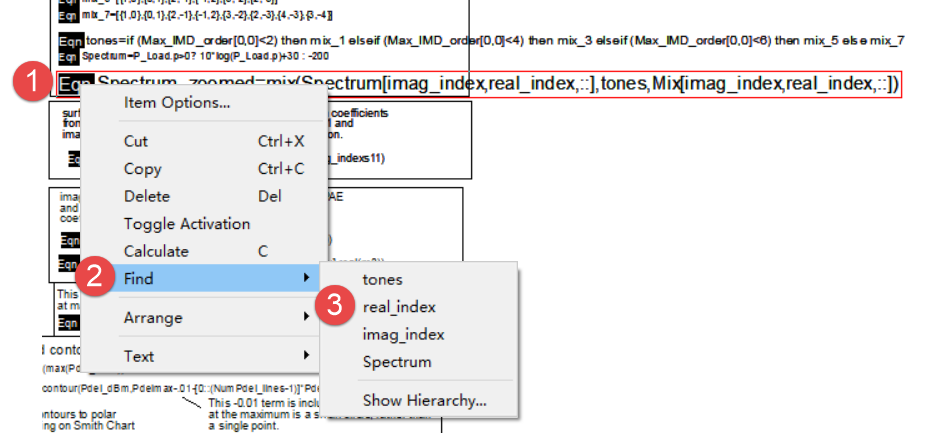

但是原来模板上的公式的字太小,所以我点击鼠标右键,想改一下字体的大小;好巧不巧,鼠标一滑,不小心点到了find,然后猛然发现新大陆,哈哈。

感觉自己一下子赚到了。

另一个呢,就是看参数维度的小操作。

因为在原理图中,经常会设置参数扫描,一维扫描有时不够,二维三维刚刚好。

这个时候,想要分清结果每个维度对应哪个参数,也挺费脑子的。

对于我这种脑子时常迷糊的人,就更难了,经常要花大把的时间,把想要的图给画出来。

有时候,要么就出不来自己想要的结果,比如说,明明想要画随宽度变化的结果,但是画出来的是随长度变化的;有时候设置不对,还会给个大叉,根本不显示数据。

这个时候,查看参数维度的小操作就派上用场啦。

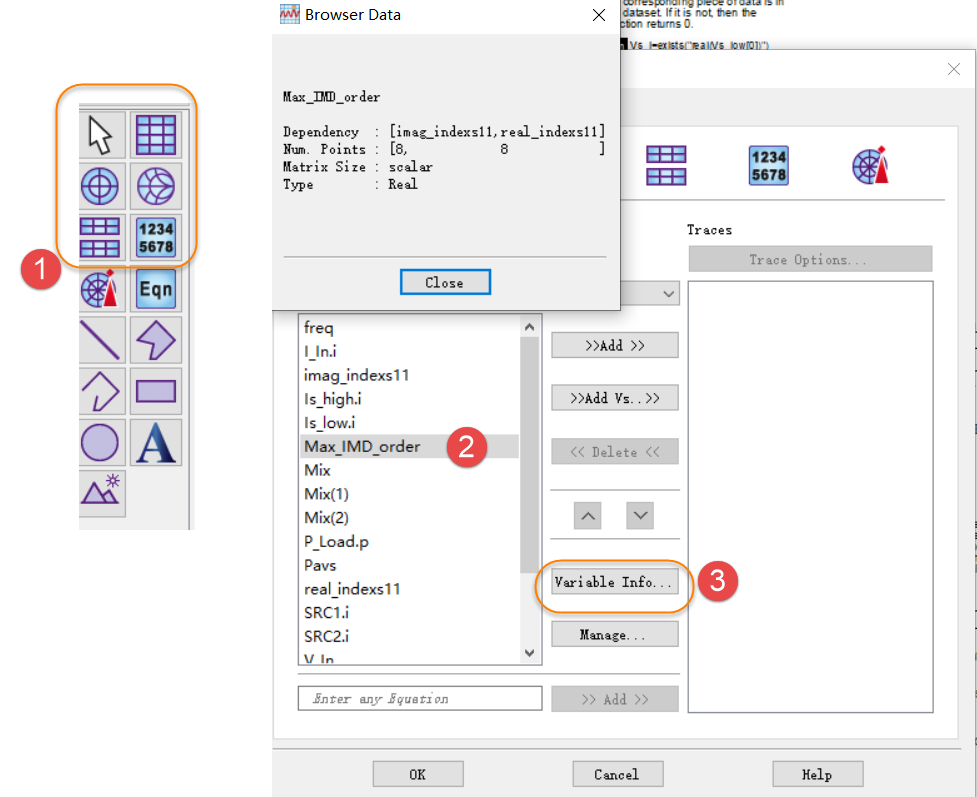

随便选择一个画图的控件,然后选中想要看维度的参数,点击variable Info,就能看出参数的都分别与哪些扫描参数有关,这个时候画图,就心中有数啦。


来源:加油射频工程师
