小程序更新 V1.3

4天前浏览21
本次更新主要添加一个小功能:根据Morison方程计算两种杆件的在规则波作用下的受到的波浪载荷。
计算基于以下假定前提:
1. 采用Airy波进行规则波模拟;
2.考虑水深影响;
3.杆件固定;
4.垂直杆件可浸没或部分浸没;水平杆件完全浸没;
5.垂直杆件载荷划分单元积分计算;水平杆件近似以几何中心为计算参考点;
6.基于时域,共模拟10个波浪周期。
波浪参数输入部分包括波高、周期和水深。

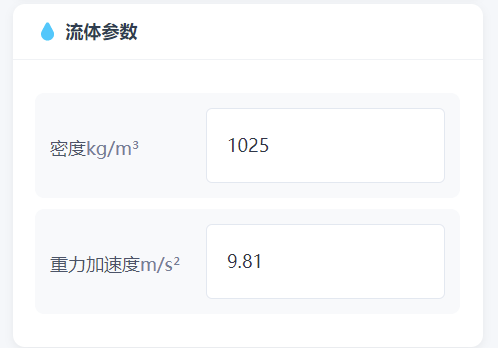

流体参数输入部分包括水密度和重力加速度,缺省值分别为1025kg/m³和9.81m/s2。
杆件参数部分可点击 切换 按键实现垂直杆件和水平杆件的切换,缺省为垂直杆件。

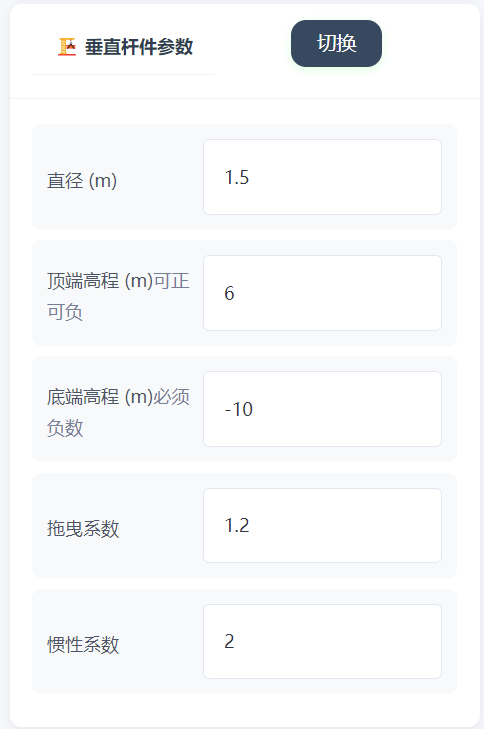

杆件参数部分需要输入:
1. 垂直杆件:直径(外径)、顶部高程、底部高程(必须为负值)、拖曳力系数Cd和惯性系数Cm(Cm=1+Ca);
2. 水平杆件的:直径(外径)、顶部高程、中心位置(需为负值)、拖曳力系数Cd和惯性系数Cm(Cm=1+Ca)。
输入完毕后点击开始计算,计算统计值并输入在下方表格中。

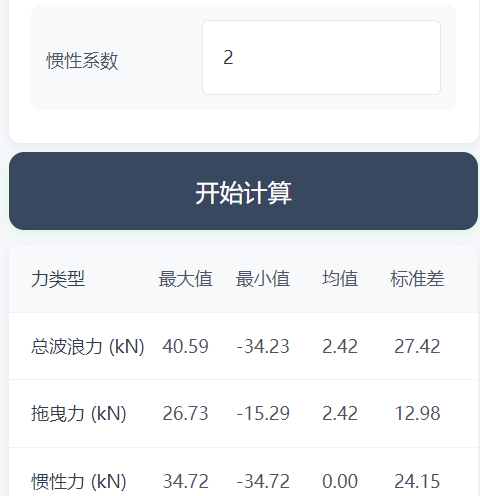

垂直杆件结果

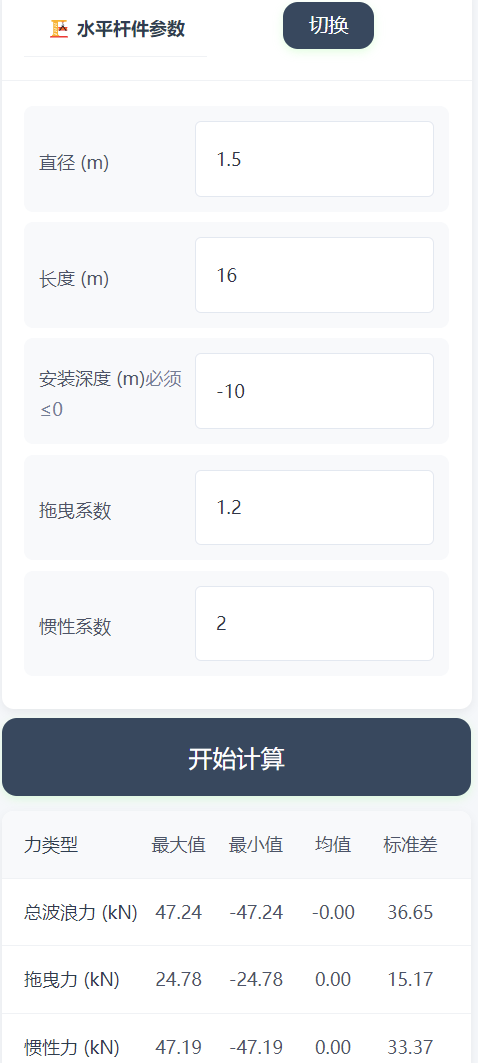

水平杆件结果

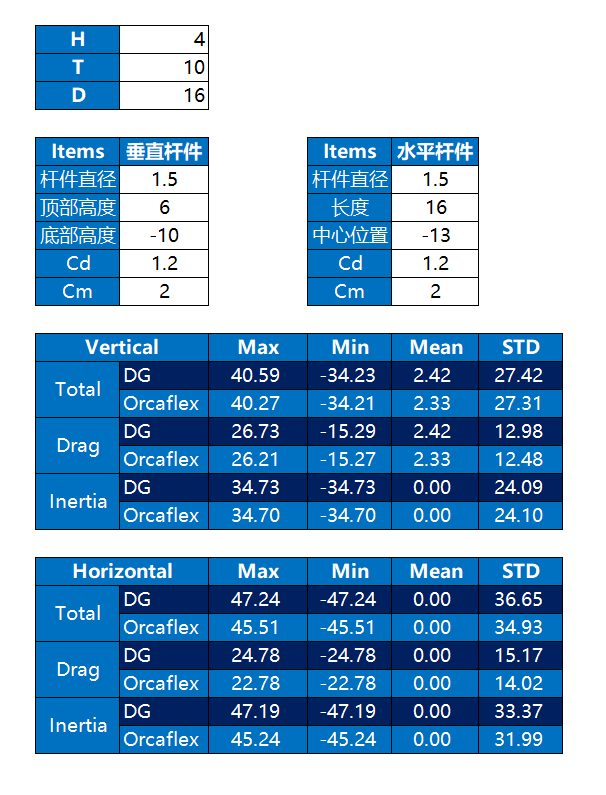

结果对比:
在Orcaflex中建立同样条件下的杆件进行对比。

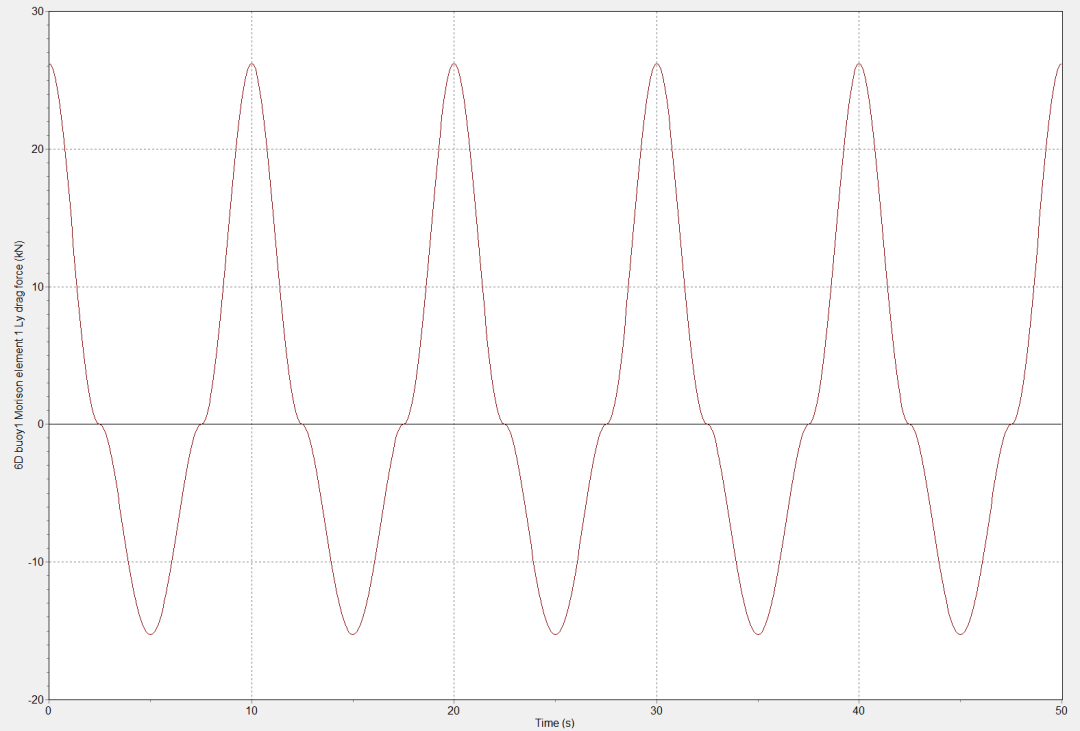

垂直杆件拖曳力结果 by Orcafelx

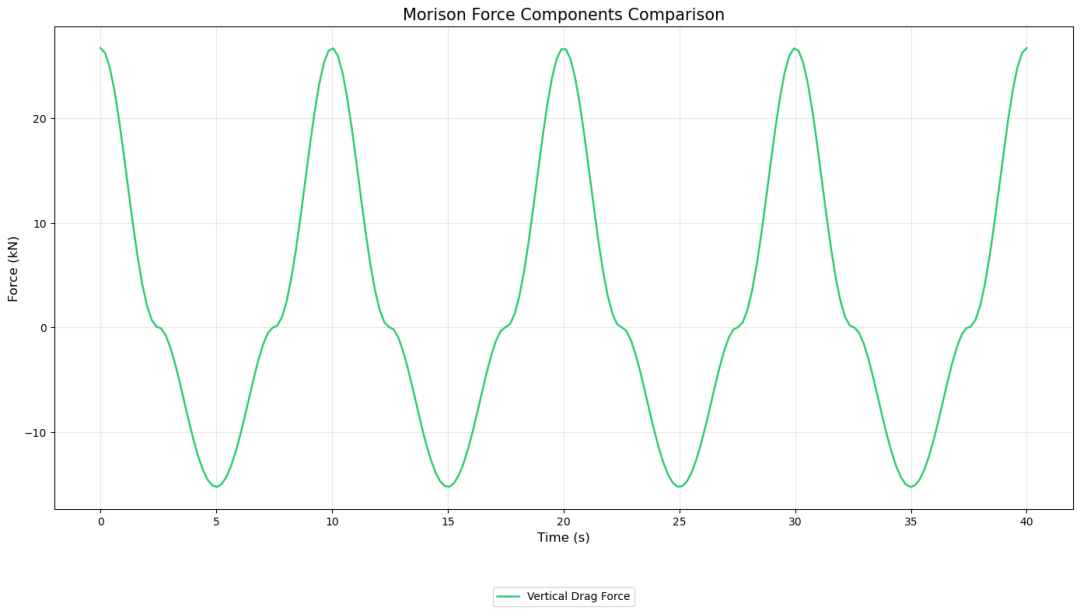

垂直杆件拖曳力结果 by This
目前界面还不能显示曲线,后续如果研究明白了就加上。
