挡位销强度分析说明

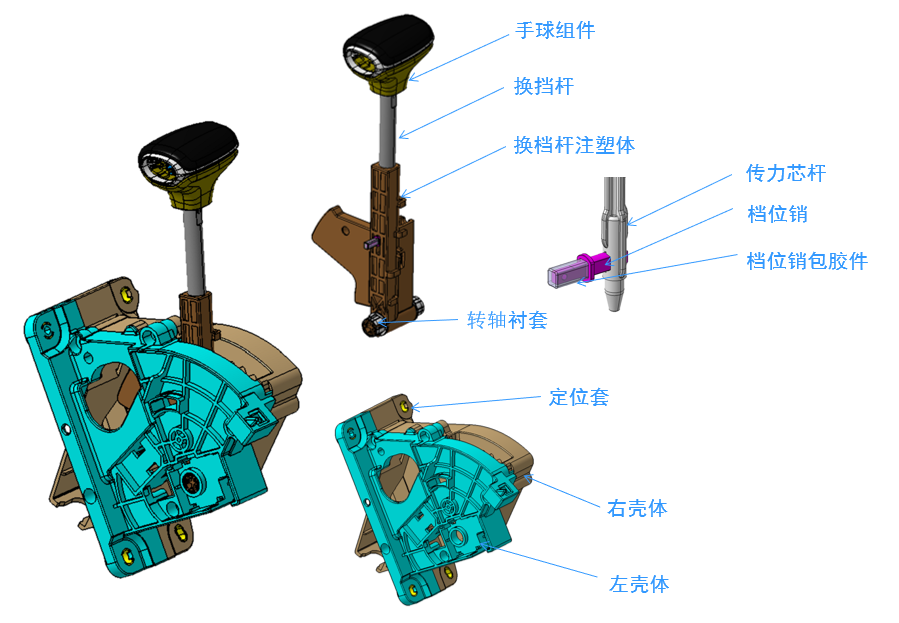

零件清单

Case1

1、固定壳体四个安装孔；

2、换挡杆置于P挡；

3、手球施力点加载力值，直至档位销断裂（转动中心到手球施力点为256.8mm)；

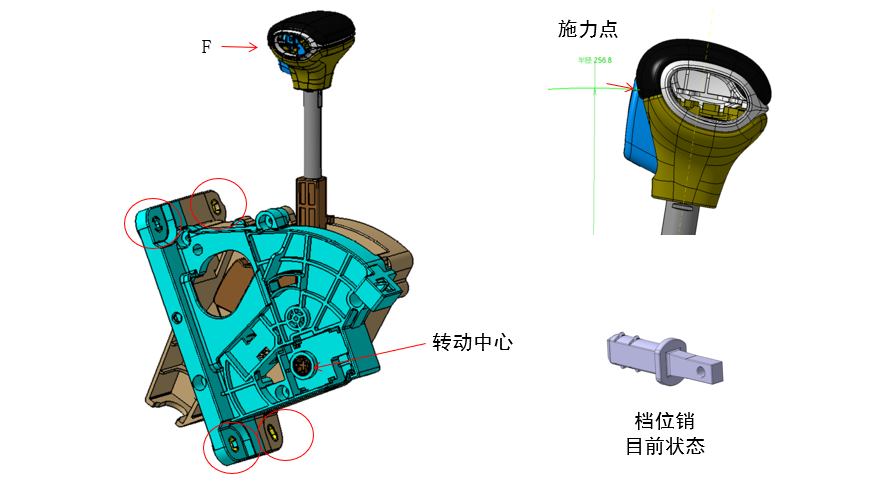

4、挡位销为目前状态；

5、分析档位销的极限强度。

Case2

1、固定壳体四个安装孔；

2、换挡杆置于P挡；

3、手球施力点加载力值，直至档位销断裂（转动中心到手球施力点为256.8mm)；

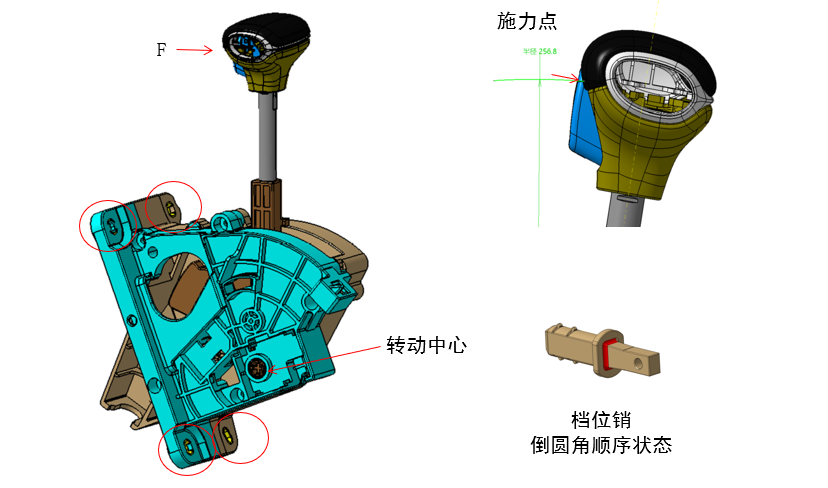

4、挡位销为倒圆角顺序；

5、分析档位销的极限强度。

Case3

1、固定壳体四个安装孔；

2、换挡杆置于P挡；

3、手球施力点加载力值，直至档位销断裂（转动中心到手球施力点为256.8mm)；

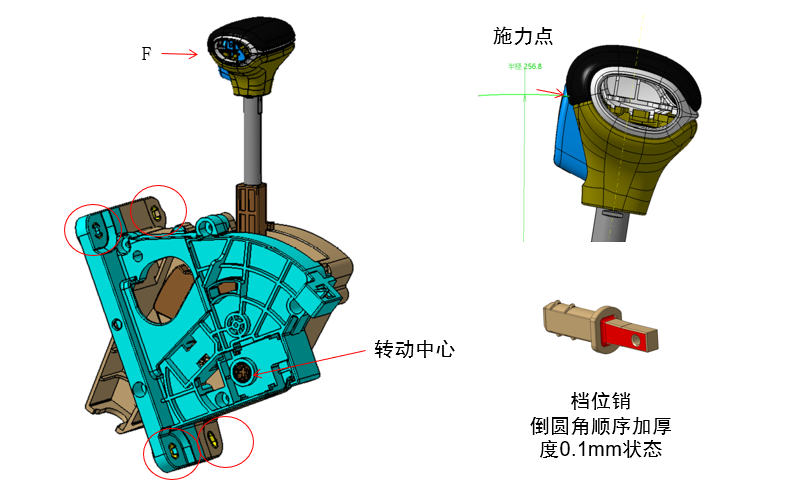

4、挡位销为倒圆角顺序加厚度0.1mm；

5、分析档位销的极限强度。
