两个低级错误，让我多花了7个小时
动动手指，关注公众 号并加星标哦
(1)
先说低级错误是啥，一个就是在DDS模板中调用函数的时候，把函数名称拼错了，导致一直不成功；一个就是把Rn当成rn，以为用的是归一化的值，但其实ADS给的输出是没有归一化的。
从昨天早上11点开始，到今天早上10点多，刨去睡觉8小时，各种杂七杂八2小时，大概坐在电脑前面有13个小时，其中7个小时，是因为上面两个错误造成的。
不过，也还好了，虽说要是没有这2个错误，我可能能更快完成；但是也是因为有这2个错误，我把中间设计的公式，视频，又无意间多看了几遍。
(2)
事情是这样子的，因为要画等noise measure圆，但是ADS里面没有现成的控件或者函数。
noise measure的理论套路挺容易理解的，但是公式加加减减的项还是挺多的。
想着用AEL来写一个，就类似designguide里面ns_circle()这种函数一样。
AEL这个东西，我也是前几天，和师兄聊天的时候，偶尔听到了这么个东西。
所以，我对AEL也是一无所知，让我按照它的语法写出个东西来，换做以前，可能对于我来说，会是一个浩大的工程；但是现在有AI，难度等级瞬间降了好几个级别。
(3)
于是乎，我昨天就开始了啊，先在网上找了视频，对AEL扫了一下盲，了解了大概的流程。对视频感兴趣的，可以扫码。
当然，当时的我，还没发现是因为我在DDS页面调用函数的时候，把函数名写错了。我只是想着，视频里的流程也是没有太讲解明白，是不是哪一步操作没设置对？于是就网上一通查，deepseek一通问，然后再按照查询结果一点点去试，发现还是不行。当然中间过程中，发现函数写错了，但是当时在试验各种步骤，没有想到回去重新试一下最初的操作。
等半天过去，发现还是一无所获后，才惊觉，我可以再重新尝试一下最初的步骤。
step1: $HOME/hpeesof/中新建一个expressions/ael，然后把ADS安装文件夹下面的安装位置\Keysight\ADS2022\expressions\ael下面的user_defined_fun.ael拷到前面新建的那个文件夹下面，$HOME文件在哪，可参考这位博主的文章ADS应用技巧（14）——修改home目录
step2: 然后在新建的文件夹下面，创建一个测试文件test.ael，并且在user_defined_fun.ael中添加一句“load("test.ael")；”。
step3: 打开ADS主界面，然后执行tools-->command line，执行load("这里面写test.ael的绝对位置")，确保test.ael和user_defined_fun.ael的atf文件都生成。
step4: 重启ADS，然后在DDS中引入。
然后就成功了。
(4)
流程跑通后，就正式开始写等M圆的程序了，确切地说是让AI写。中间也有几个来回，但是总的来说，还是比较顺畅。

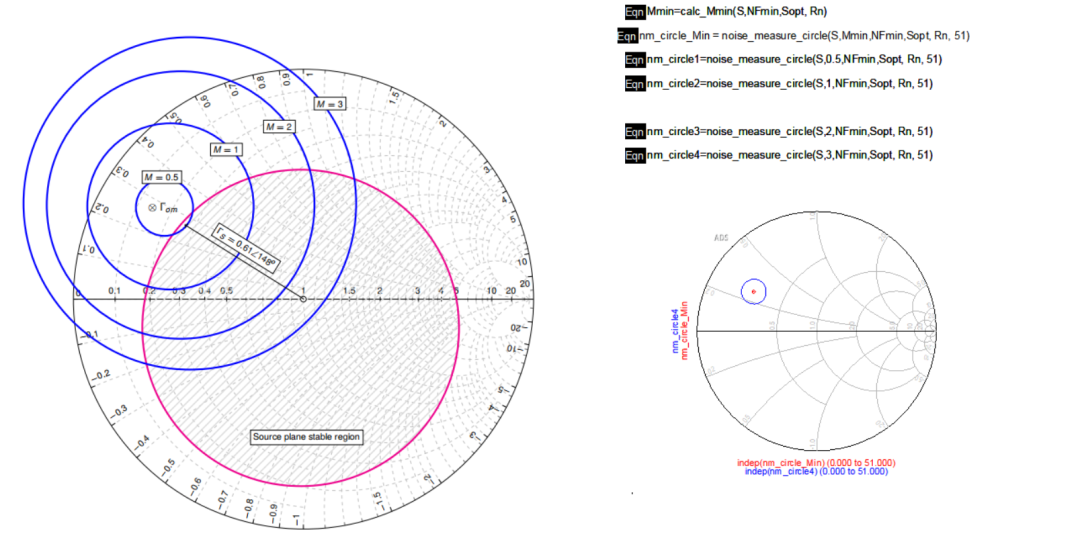

就是等在DDS中导入函数的时候，发现结果对不上。人家文献中的圆是大个的，我画出来的就那么一点点。
然后又一顿找原因啊，把程序发给AI，让他把公式总结出来，反向check啊；看文献的文献，看看是不是文献自己搞错了啊（事实证明，这种概率，普遍情况下还是超级小的）；问问AI，让他帮忙检查是不是哪里写错了啊。
最后，在无所适从之际，我在DDS中，把噪声相关的参数，都用表格显示出来，赫然发现Rn写的是12ohm，才知道问题所在。
虽然我在s2p文件中，给的是归一化值，但是ADS仿真完后，返回的是未归一化的值，但是写的noise measure程序中，使用的又是归一化的值，所以就~

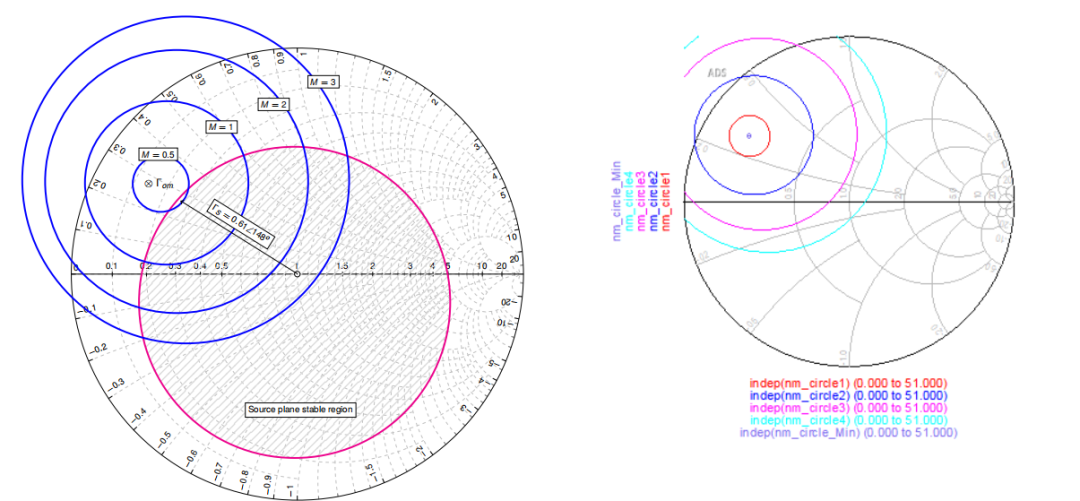

改完以后，就对上了。
