国产三维CAD皇冠CAD（CrownCAD）建模教程：工程图模块③

在线解读『工程图模块③』的命令，讲解形位公差、格式涂刷器、零件序号、孔标注等命令的操作技巧，和皇冠CAD（CrownCAD）一起学习制作步骤吧！

功能——形位公差

用于生成形位公差标注。

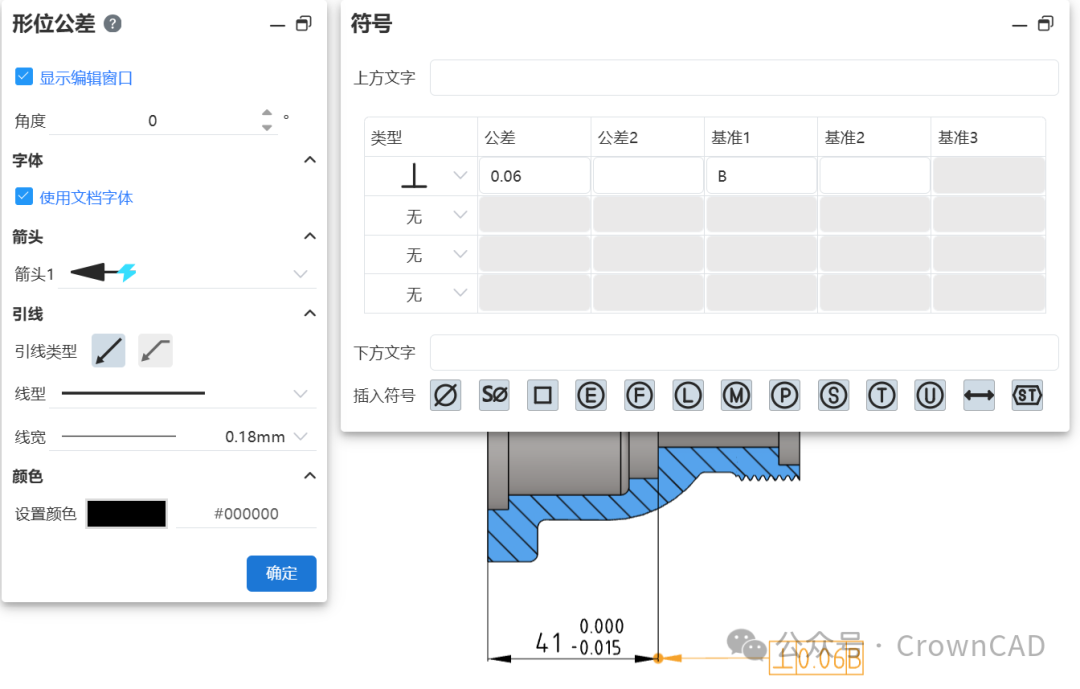

1、点击形位公差命令，弹出形位公差对话框。

2、在形位公差对话框中设置形位公差符号内容和样式。

• 显示编辑窗口：勾选此项会显示“符号”面板，“符号”面板用于设置形位公差符号的内容。当内容设置完成时，可取消勾选此项，方便选择标注的放置位置。

• 角度：设置形位公差放置的角度；

• 字体：设置标注的字体大小和样式；

• 引线：设置标注的引线样式、线性和线宽；

• 颜色：设置标注的颜色；

• 图层：设置标注的图层；

3、鼠标移动至视口中出现形位公差符号预览。鼠标第一次单击，确定形位公差指向的位置，再次单击确定形位公差符号的放置位置。
