超表面集成技术 | 驱动光学平台创新发展引擎
原文信息
原文标题：“Integrated metasurfaces for re-envisioning a nearfuture disruptive optical platform”
第一作者：Younghwan Yang, Junhwa Seong, Minseok Choi, Junkyeong Park
通讯作者：Junsuk Rho
在光学技术不断革新的当下，超表面作为亚波长人造微纳结构二维阵列，凭借远小于传统光学透镜的体积，实现对电磁波的灵活调控，成为光学领域的研究热点。
从核心组件集成来看，光源和探测器是手机相机、激光雷达等设备的关键。超表面与发射器、探测器集成后，大幅提升光学系统分辨率与效率，甚至可降低手机对大容量电池的依赖。例如，超表面与 VCSEL 芯片集成能构建特定光场分布，且二者与 CMOS 工艺兼容，便于商业晶圆级大规模制造。

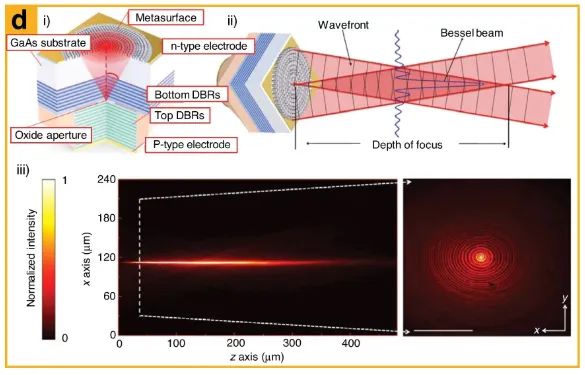

超表面与VCSEL集成（来自原文）

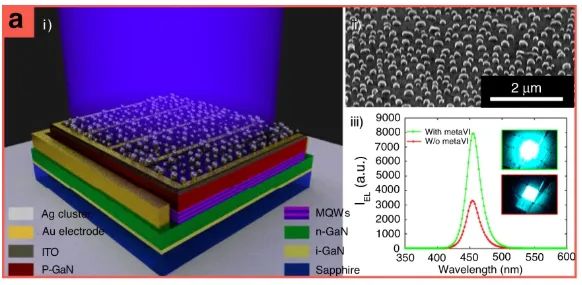

超表面与LED集成（来自原文）
在显示领域应用上，超表面设计为反射镜嵌入 OLED 后，经反射相位优化，使腔体形成独立 RGB 谐振，不仅实现高像素密度，发光效率更是翻倍。其借助低成本纳米压印制造，有望应用于商用 VR/AR 显示器。

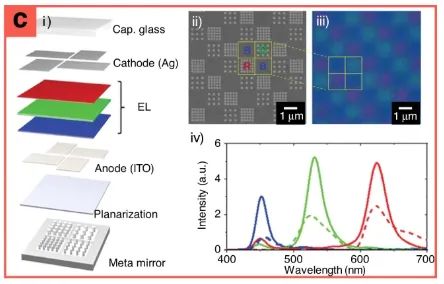

超表面与OLED集成（来自原文）
超表面与探测器的集成同样亮点十足。它既能聚焦入射光到感光区域，提高 CCD 效率，还能通过特殊设计过滤不匹配波长的入射光。

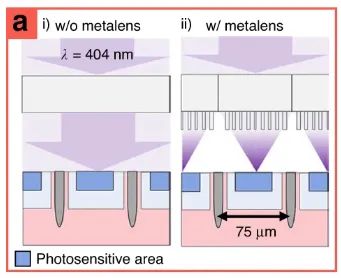

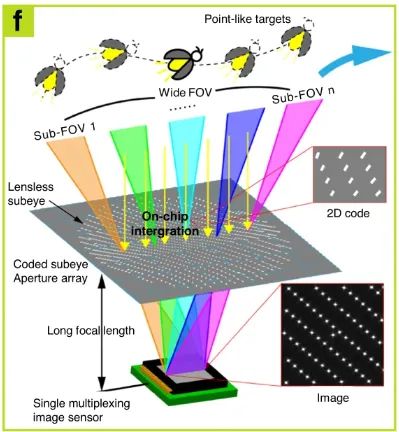

超表面与CCD集成（来自原文）

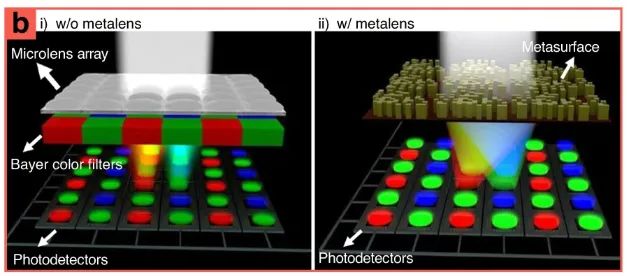

超表面与CCD集成（来自原文）

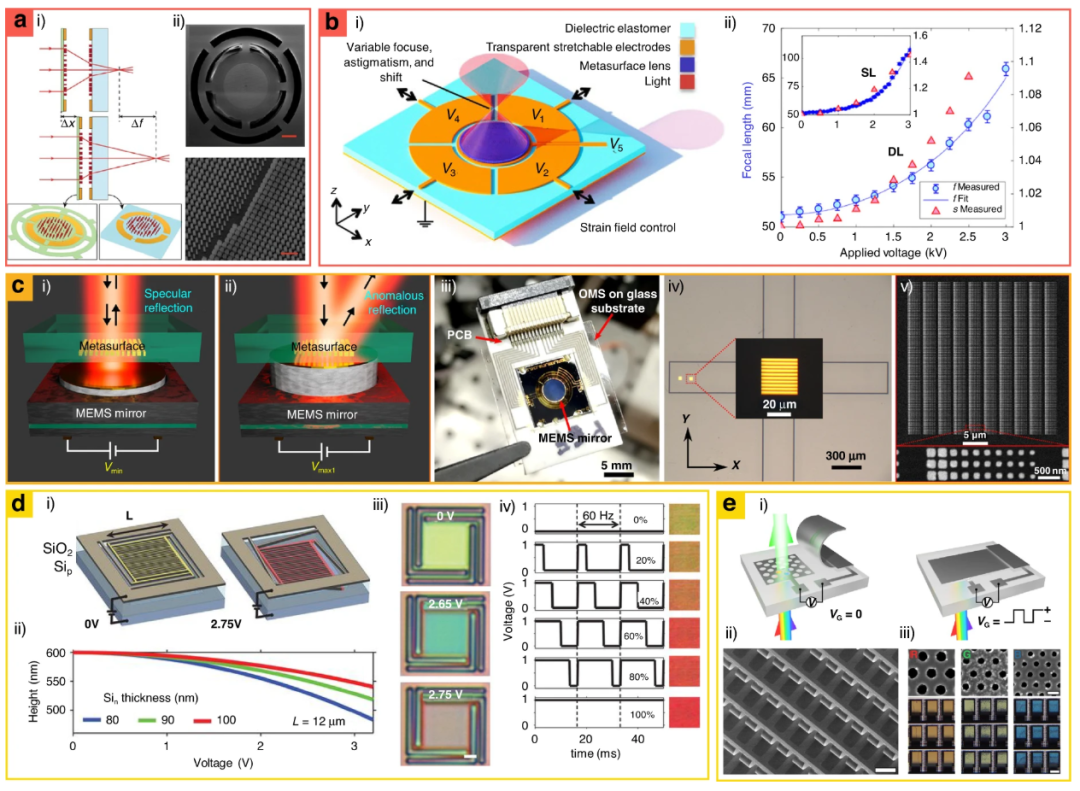

超表面与MEMS集成（来自原文）

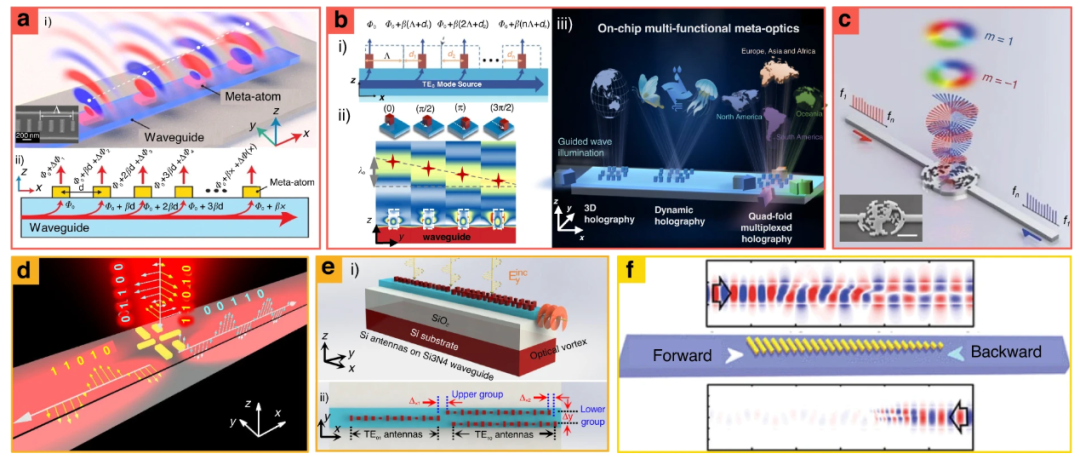

超表面与波导集成（来自原文）

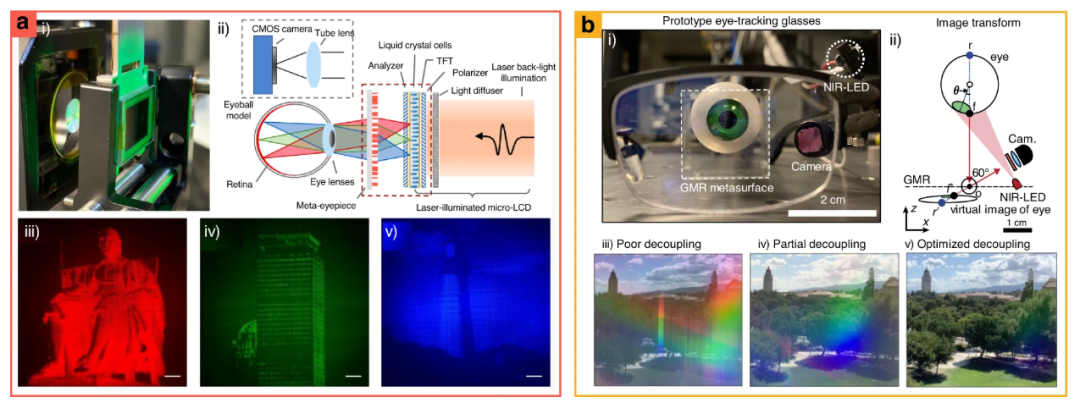

超表面在AR/VR中的应用（来自原文）
OAS 光学软件的超表面设计功能非常便捷，该功能将构建更为高效、精准的超表面设计流程，进一步推动光学领域的发展。OAS 光学软件已在超表面设计中展现卓越效能，为科研人员和工程师提供技术保障。
