Fluent入门验证案例 | 环中的粘性加热仿真(一)
本案例为入门案例，在这个问题中，我们模拟了由两个壁中的一个旋转引起的二维环中的粘性加热和质量流。这个问题可以通过FLUENT分析来解决。通过对径向的速度进行相关监测，并这些值用于与仿真结果进行比较。实现对计算结果准确性的验证。适合刚接触fluent软件的读者练手实用。

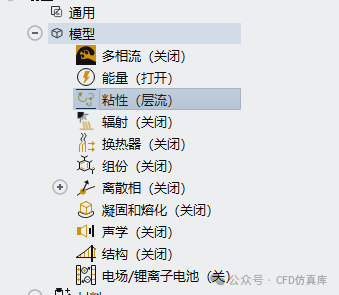

3.3 模型设置 此处需要打开能量方程与层流模型，具体设置如下图所示：
3.4 边界条件设置

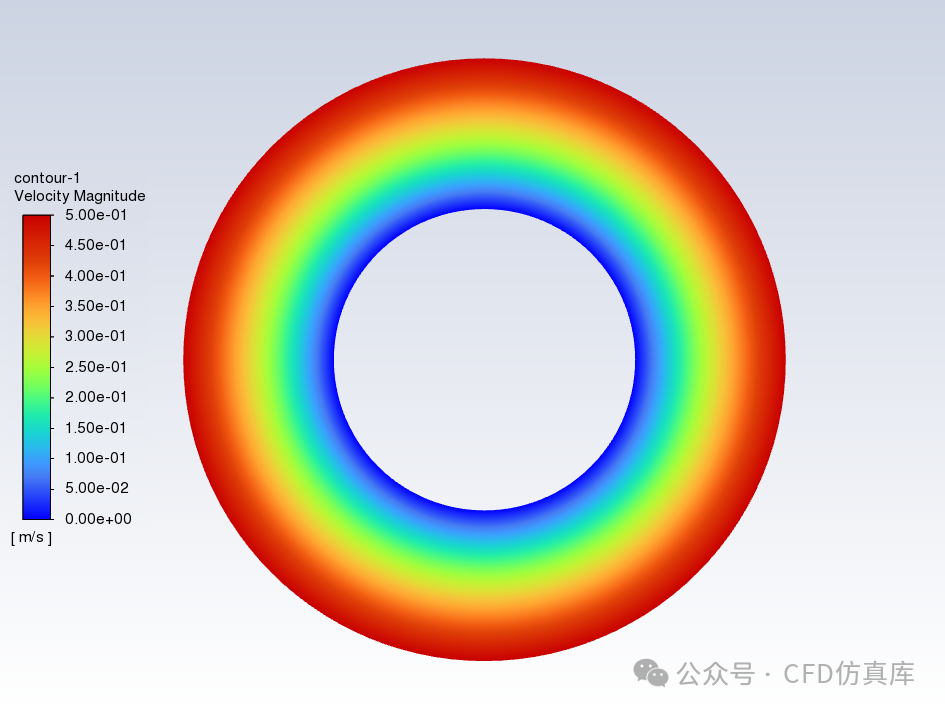

对环中的粘性加热仿真的计算结果进行可视化处理，速度分布云图结果如下图所示：

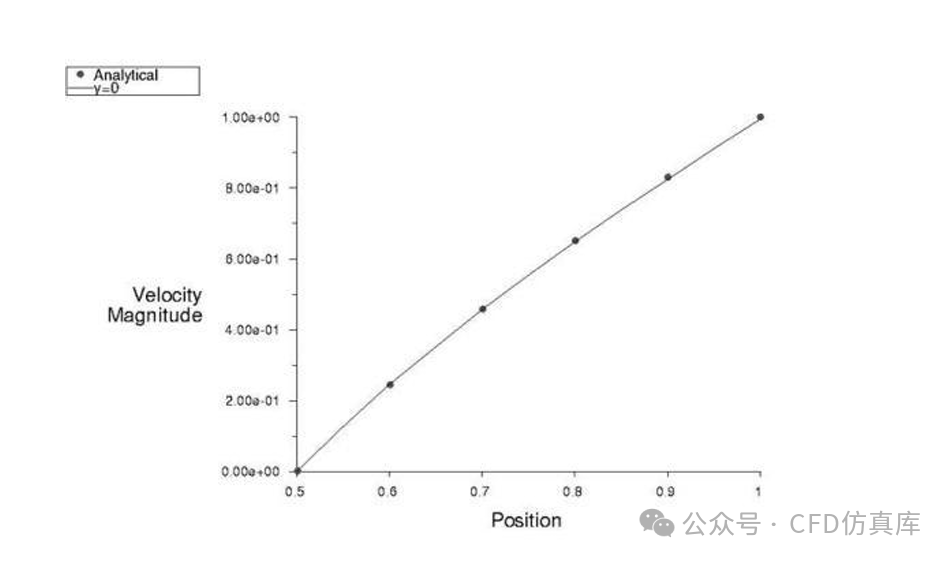

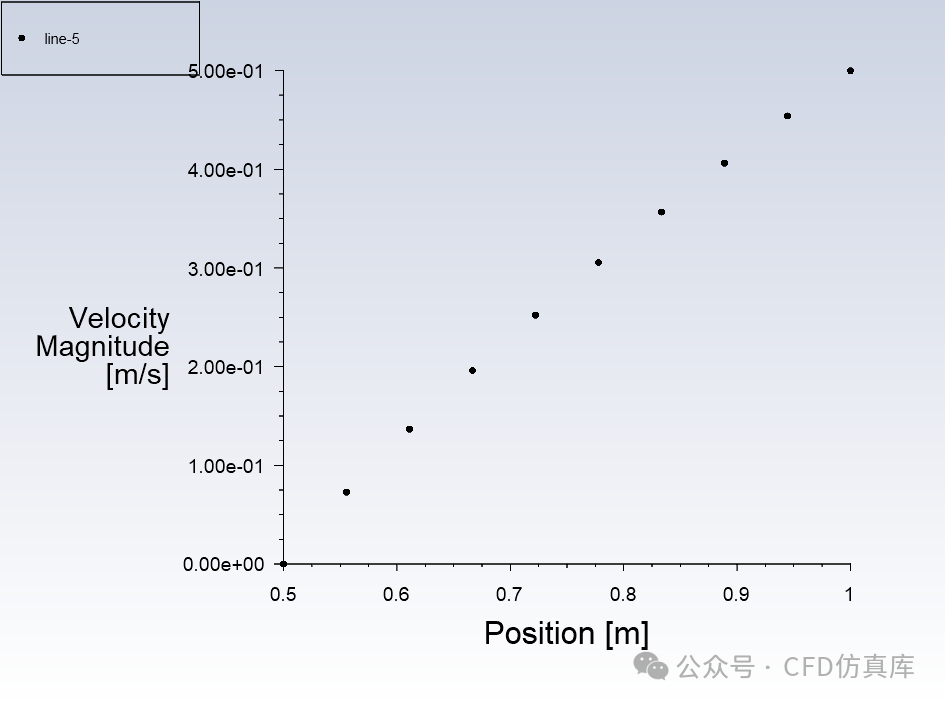

对径向速度进行监测，具体监测值如下图所示，可以发现与相关案例的计算结果基本一致：
来源：CFD仿真库
1 workbench 设置

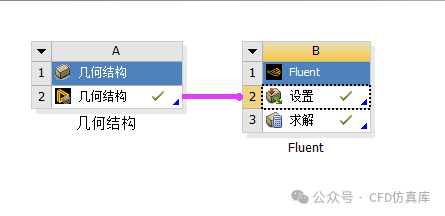

本案例具体设置如下图：
2 SCDM 设置
2.1 导入几何

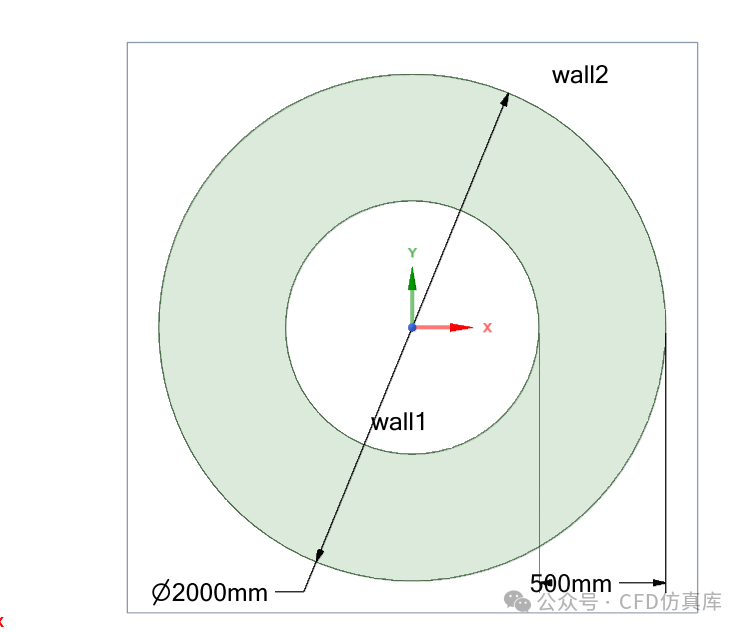

具体的几何模型与边界条件如下所示，分为内部和外部两个壁面：

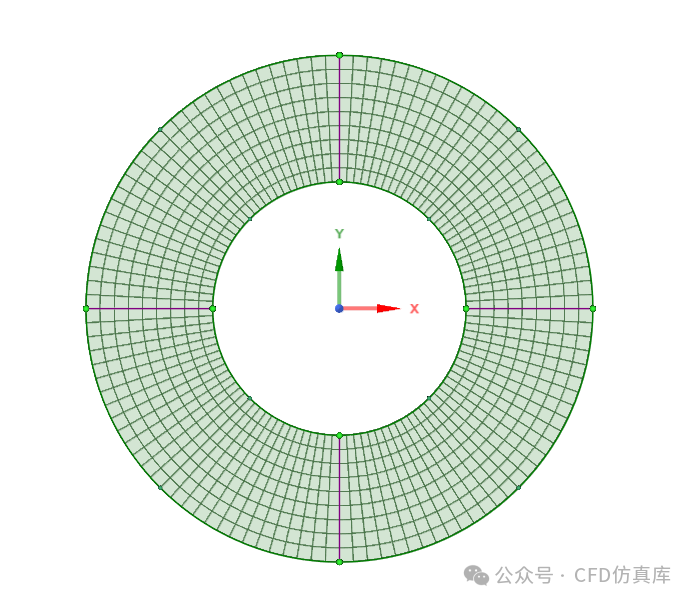

2.2 网格设置
3 FLUENT 设置

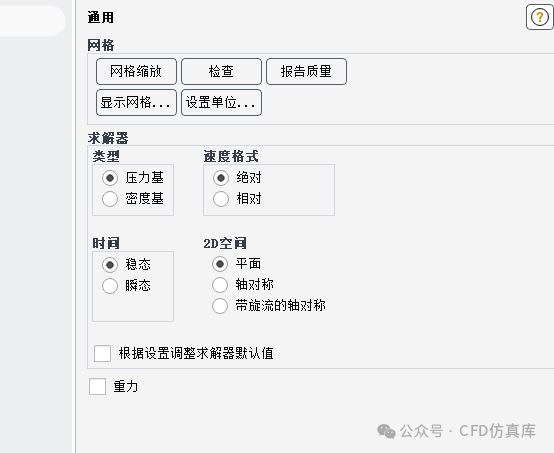

3.1 General设置与网格导入
首先导入网格，然后勾选稳态计算，具体设置如下图所示。
3.2 材料设置

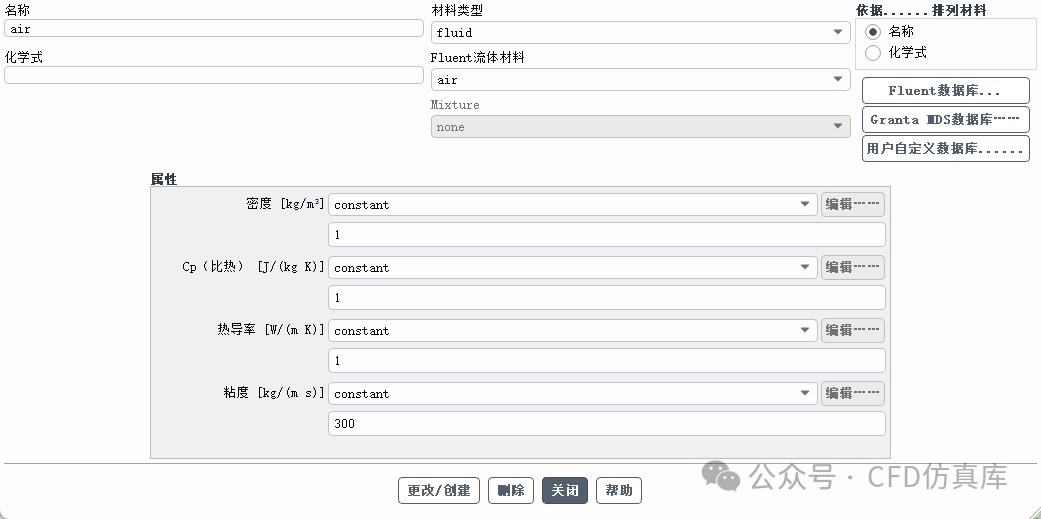

此处对材料进行设置，依据相关文献，进行材料参数的设置，该材料的密度为1开关/m^3，比热为1、热导率为1、粘度为300，具体设置如下图所示：

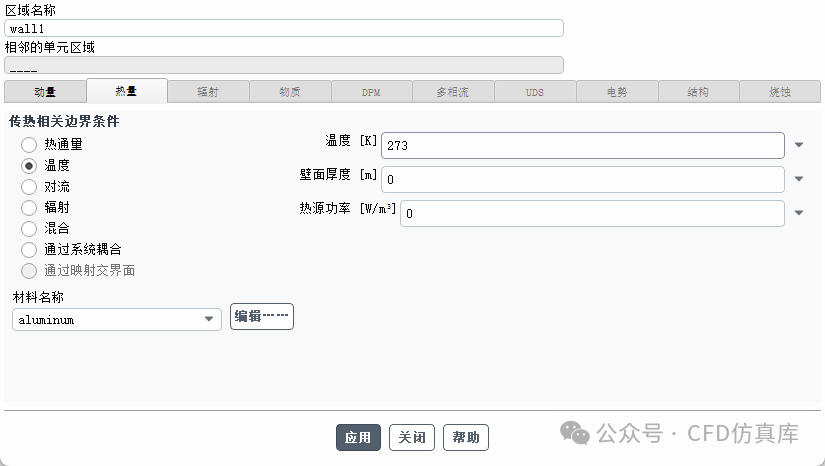

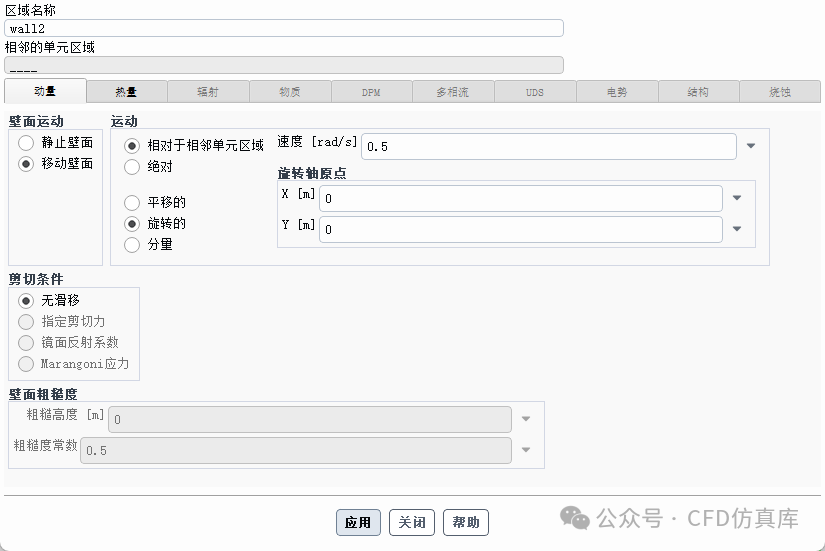

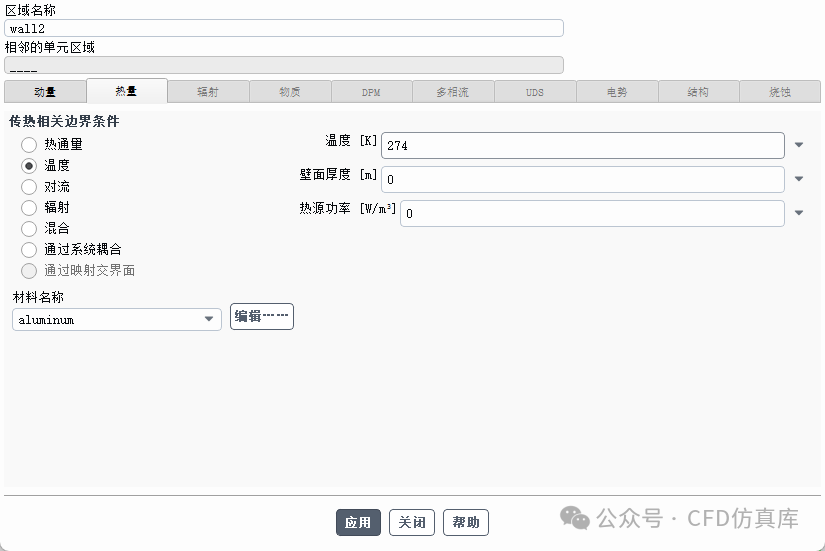

依据几何边界与模型介绍，此处对壁面展开旋转运动和温度的设置，具体设置如下图：
3.6 初始化设置

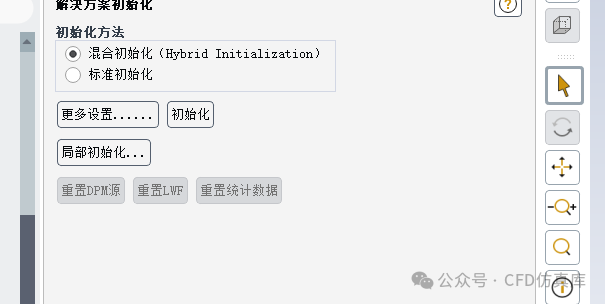

首先进行混合初始化设置，具体设置如下图：

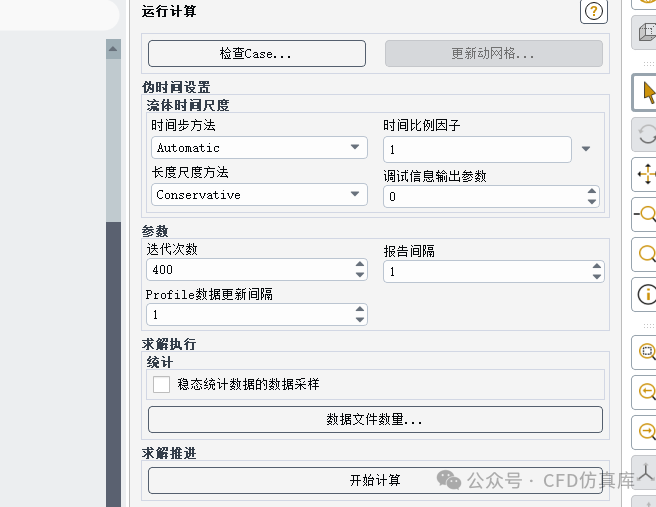

3.7 计算设置
此处进行的计算设置如下：
4 后处理结果
4.1 后处理结果
来源：CFD仿真库
