CFD|后处理结果输出

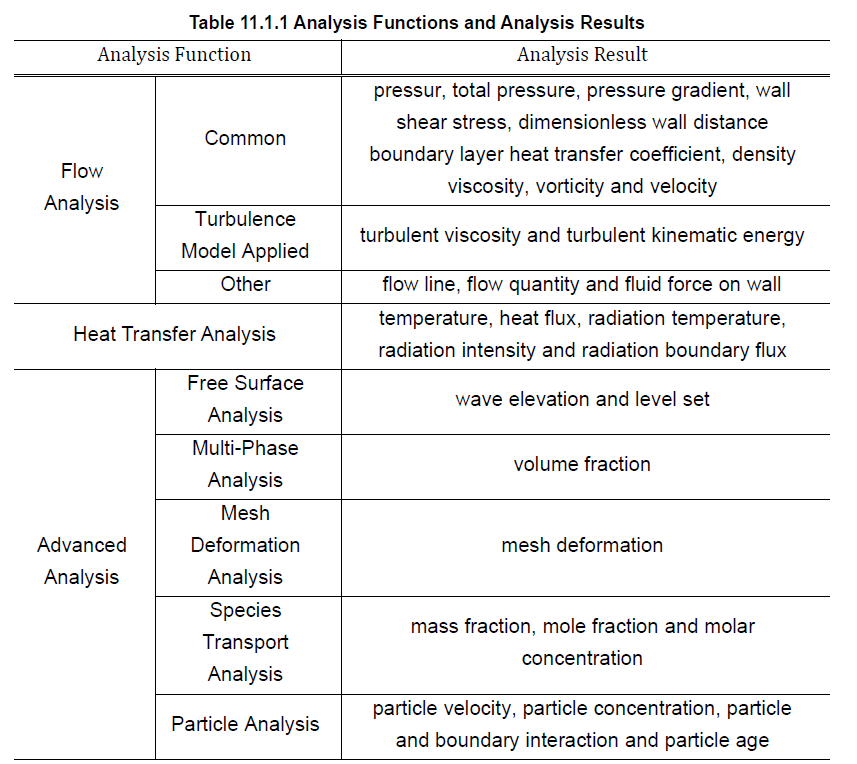

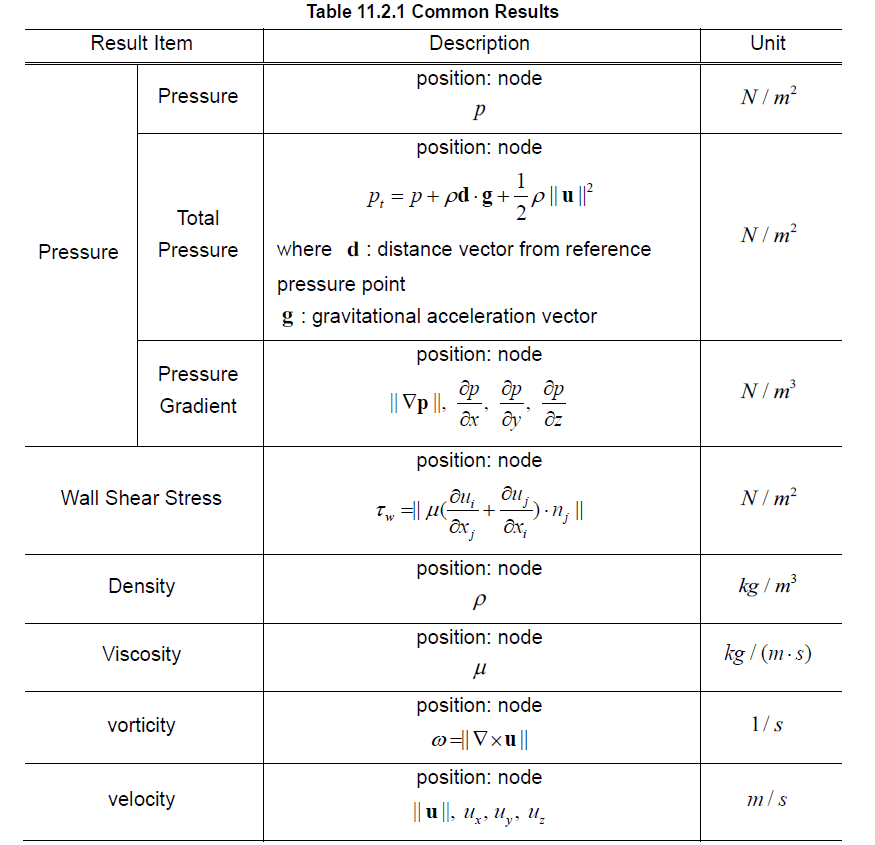

midas NFX CFD提供了有限元法分析结果，如下表所示。除节点分析结果外，流线和流量的分析结果仅适用于具有几何形状的三维分析模型，并为每次分析提供壁面上的流体力。结果单位以国际单位制的基本单位表示，如长度（m）、质量（kg）、时间（秒）和力（N）。温度用T表示，midas NFX CFD使用摄氏温度（℃）。 流动分析按材料可分为不可压缩流体和可压缩流体，按流动特性可分为层流和湍流。流量分析的分析结果项可能因分类而异。midas NFX-CFD的流体分析为每个分析设置提供了下表所列的常见分析结果。

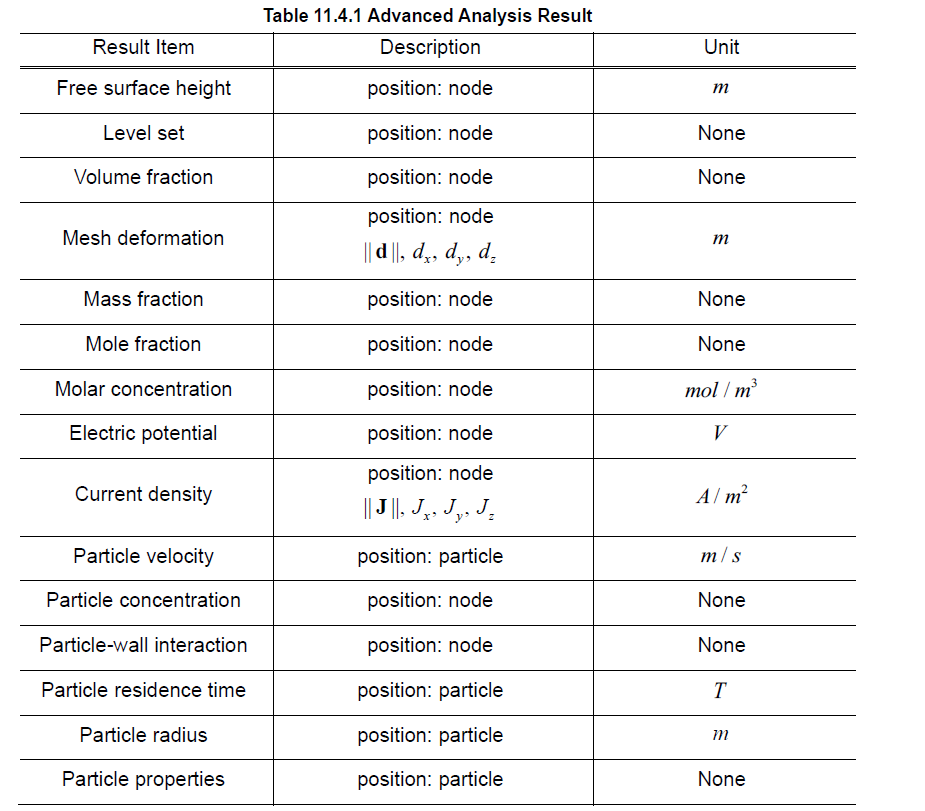

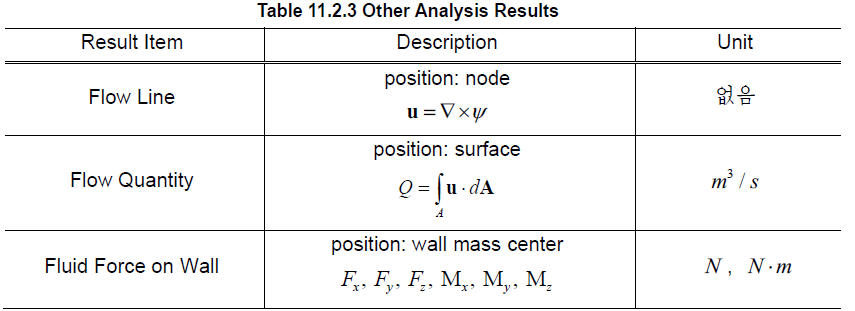

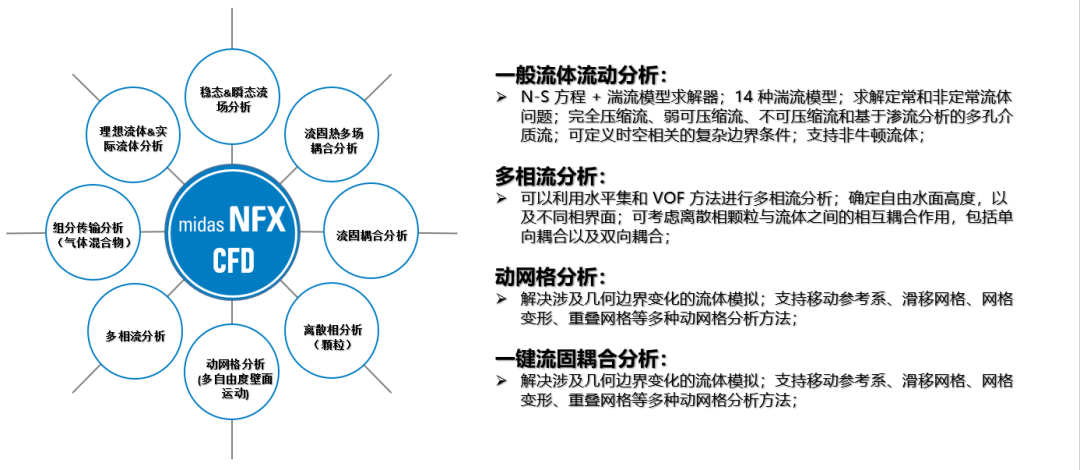

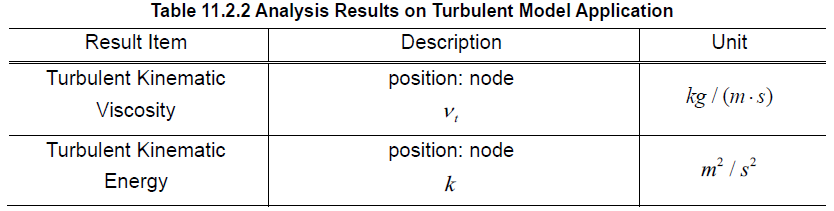

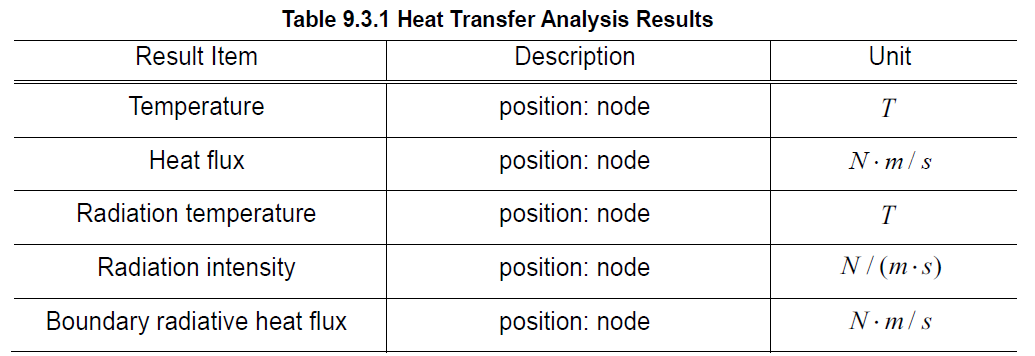

如果将湍流模型应用于流动分析，则湍流运动粘度和湍流动能的分析结果计算并输出如下： 对于流线和流量的结果，如果存在三维几何形状，则可以计算穿过体积横截面的流线和流量。对于壁面上的流体力，它在壁面运动条件下按质心点的每个方向输出力和力矩。如果未设置墙运动条件的质心，则将基于原点（0,0,0）输出结果。详细地说，它通过压力、静压、粘度和总作用力输出作用力。 在传热分析中，流体和固体的温度和热通量结果输出相同。如果进行考虑介质参与的辐射传热分析，则输出辐射温度和辐射强度结果。温度和辐射温度以无量纲单位输出。因此，在输入作为温度函数的材料属性时，必须注意输入值的单位。 midas NFX CFD支持自由面分析、多相流分析、电场分析、动网格分析、多孔介质分析和颗粒分析。各分析的结果项目如下表所示。
