Fluent入门验证案例 | 轴对称尾部的湍流分离仿真(一)
本案例为入门案例，主要是进行船体尾部的湍流分离仿真。通过对船体上的压力系数进行相关监测，这些值用于与仿真结果进行比较。实现对计算结果准确性的验证。适合刚接触fluent软件的读者练手实用。

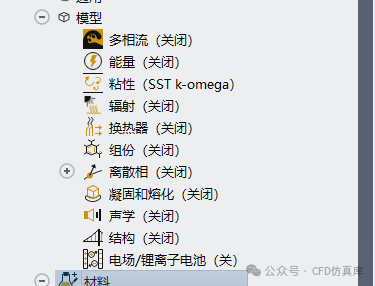

2.3 模型设置 此处采用KW-SST模型，具体设置如下图所示：
2.4 边界条件设置

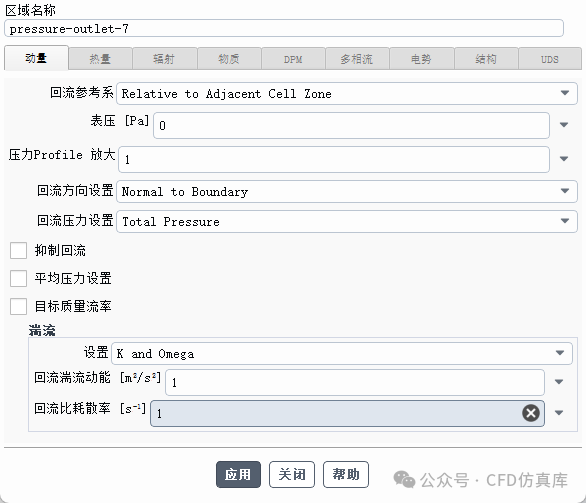

对压力出口采取如下设置，具体设置如下图所示：

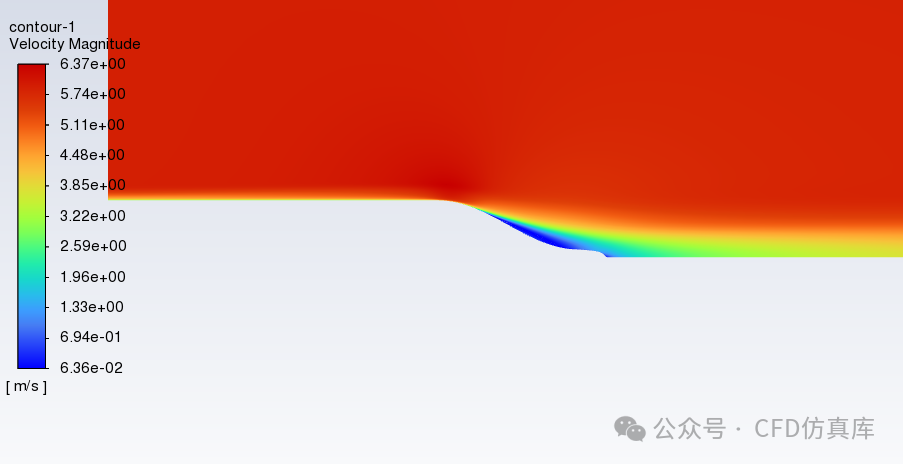

对轴对称尾部的湍流分离仿真的计算结果进行可视化处理，速度结果如下图所示：

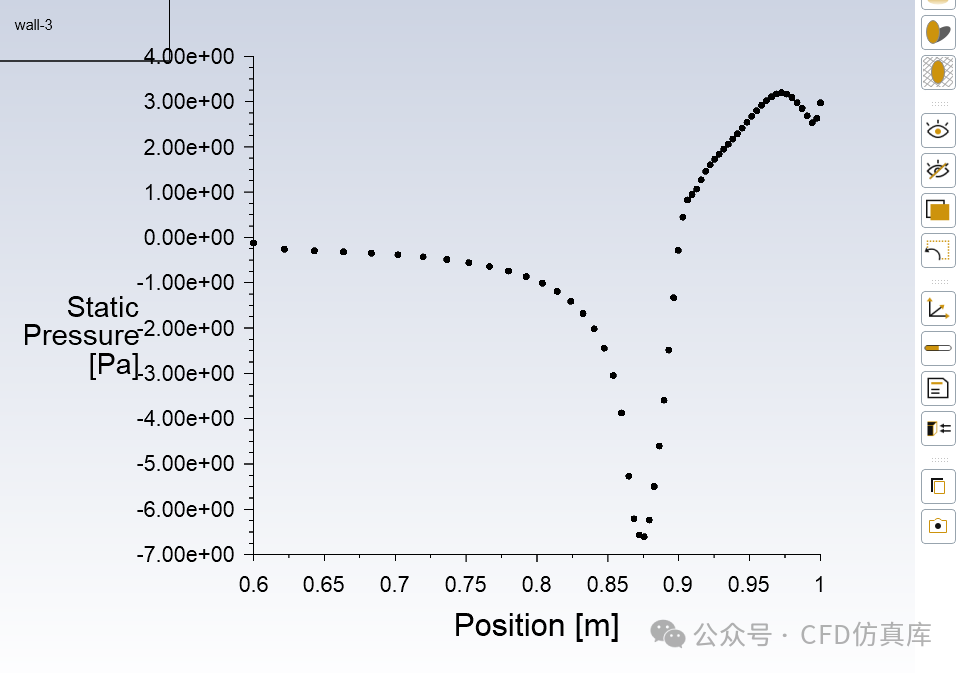

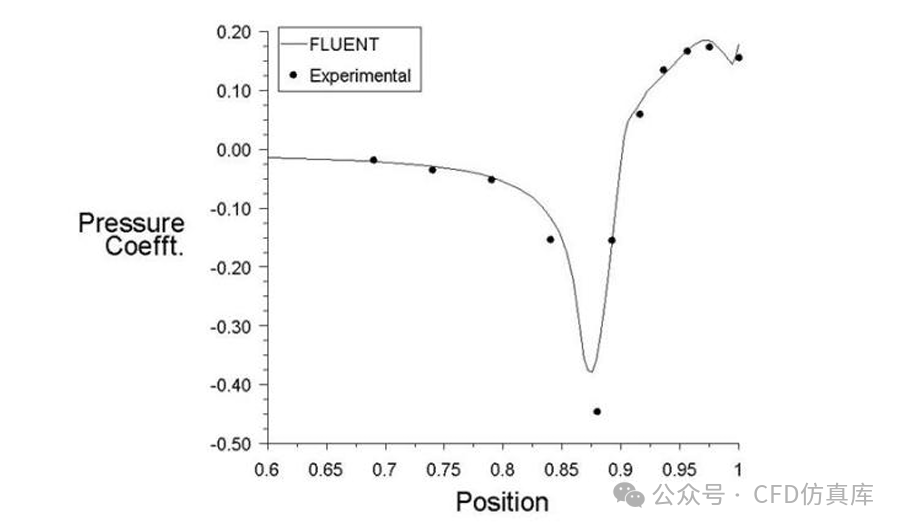

对船体表面的压力系数进行监测，具体监测值如下图所示，可以发现与相关案例的计算结果基本一致：
来源：CFD仿真库
1 workbench 设置

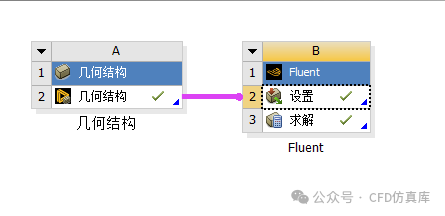

本案例具体设置如下图：
2 FLUENT 设置
2.1 General设置与网格导入

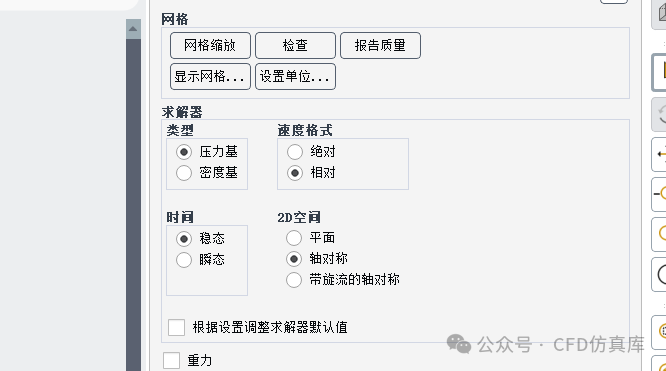

首先导入网格，然后勾选稳态计算，轴对称模型，具体设置如下图所示。
2.2 材料设置

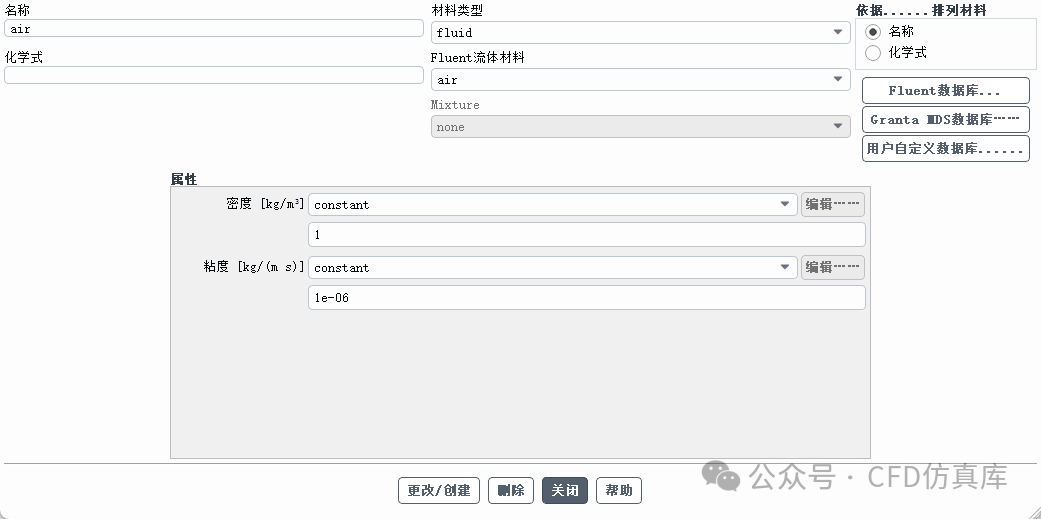

此处对材料进行设置，依据相关文献，进行材料参数的设置，具体设置如下图所示：

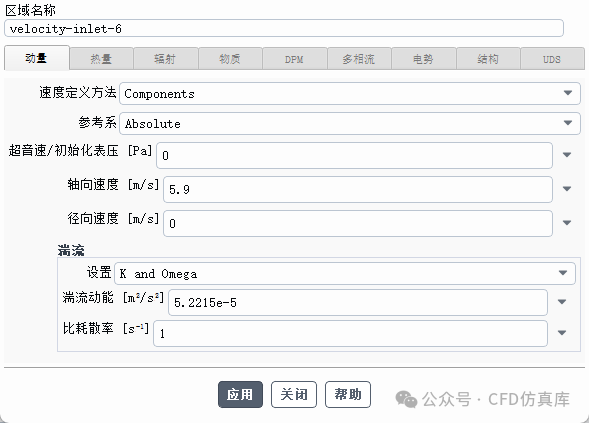

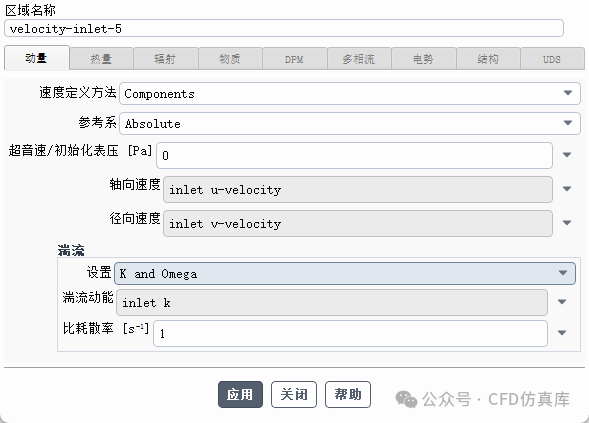

依据几何边界与模型介绍，此处对速度入口采取以下设置，具体设置如下图：
2.5 初始化设置

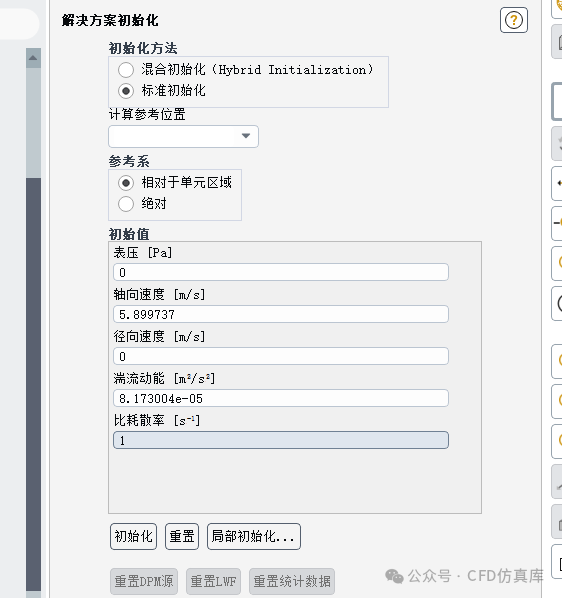

首先进行标准初始化设置，具体设置如下图：
2.6 计算设置
此处进行的计算设置如下：
3 后处理结果
3.1 后处理结果
