整车路噪与Wheel Hub Bearing刚性关系

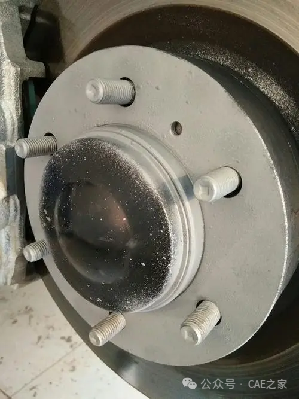

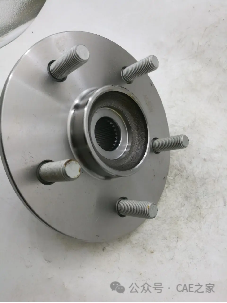

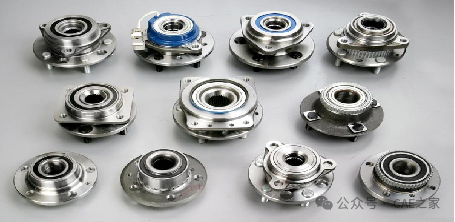

一、HUB常见图示

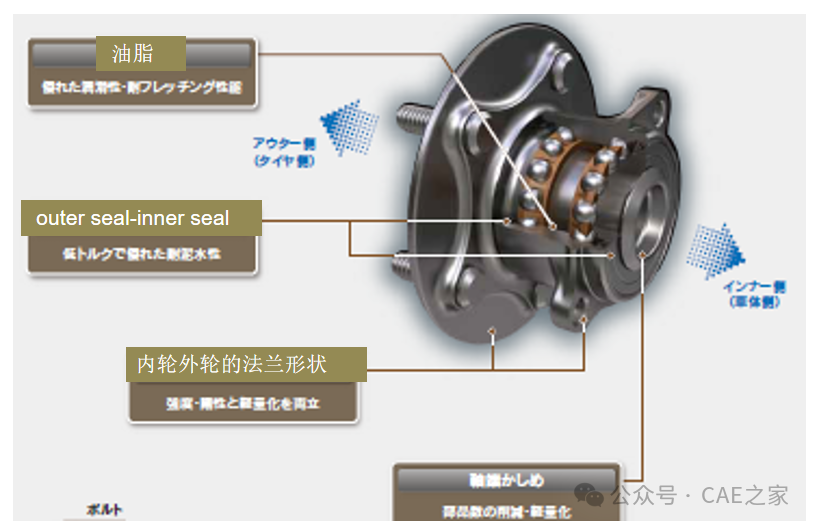

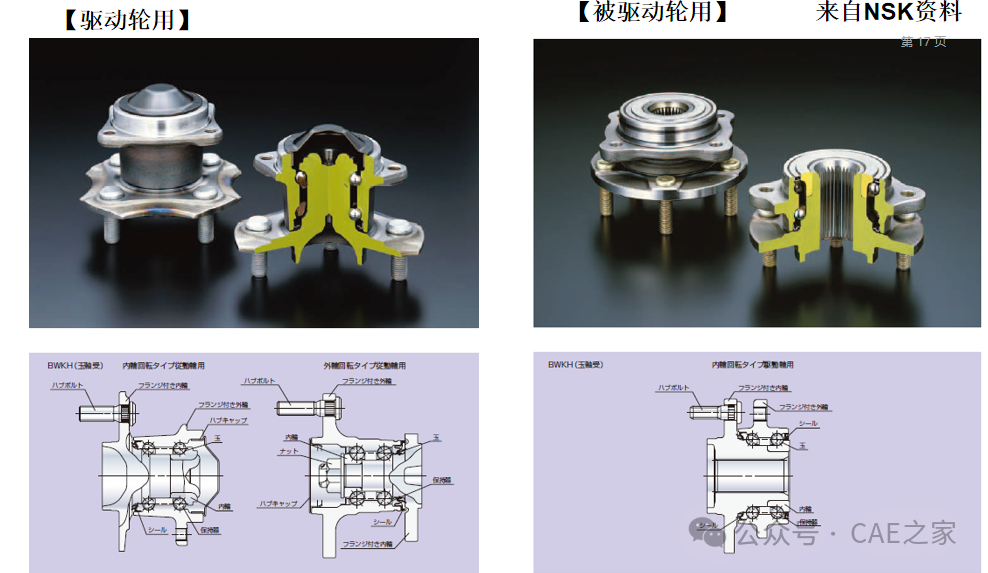

１、Wheel Hub 的基本构造

【Hub Bearing刚性的決定要素】

　由内轮･Hub轮･外轮的弯曲变形与转动体和轨道面的弹性位移量所决定的。

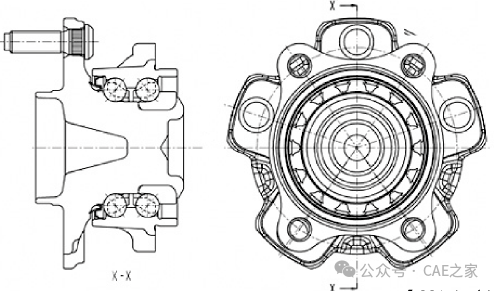

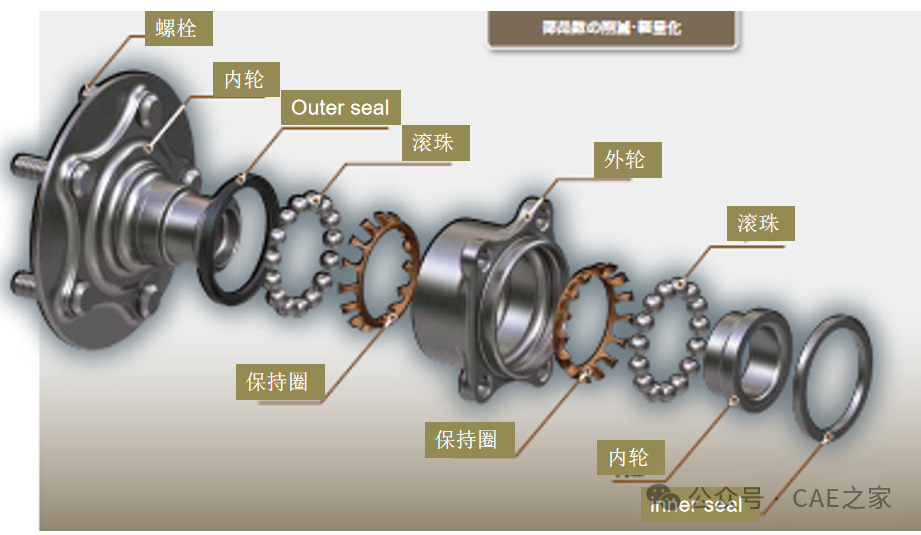

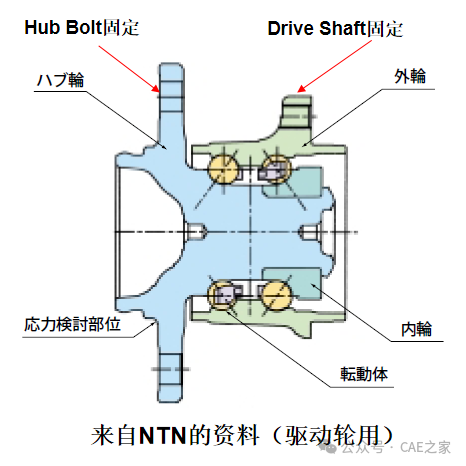

２、Hub的详细构造

二、Wheel Hub Bearing刚性的重要性

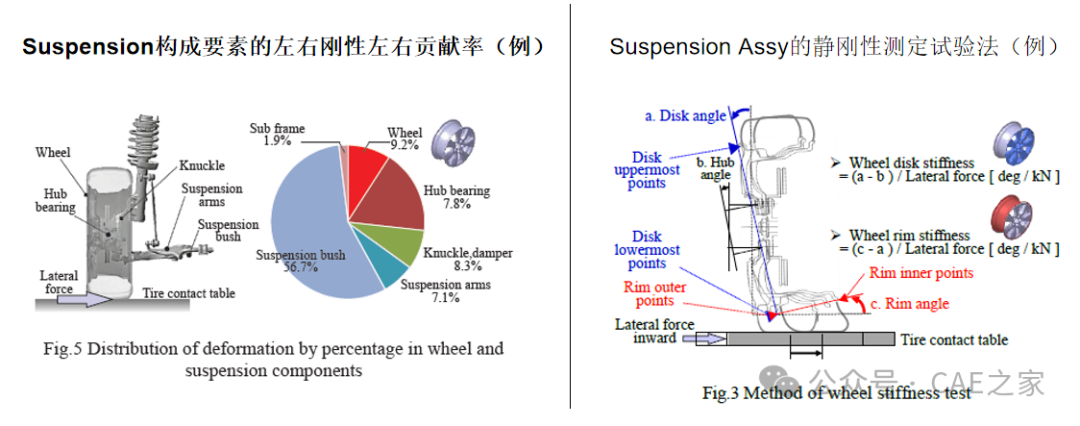

１、 Hub Bearing 对Susp左右刚性的影响比Road Wheel要更大。

　　在提高并确保Road Wheel的刚性的同时，还需要关注Hub Bearing的刚性，并确保其所必要的刚性。

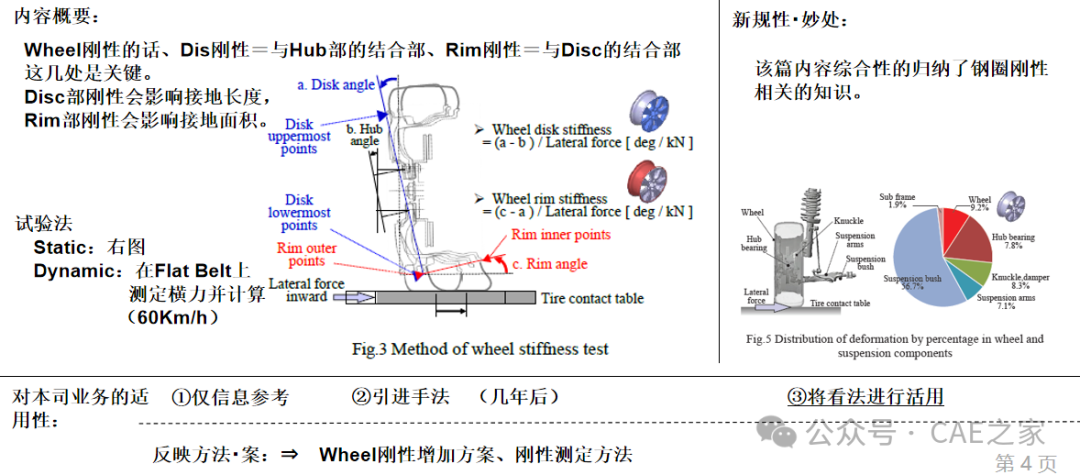

2、Wheel刚性对轮胎动特性以及操稳安定性起到的影响-着眼于轮胎接地特性的Wheel刚性的影响解析。

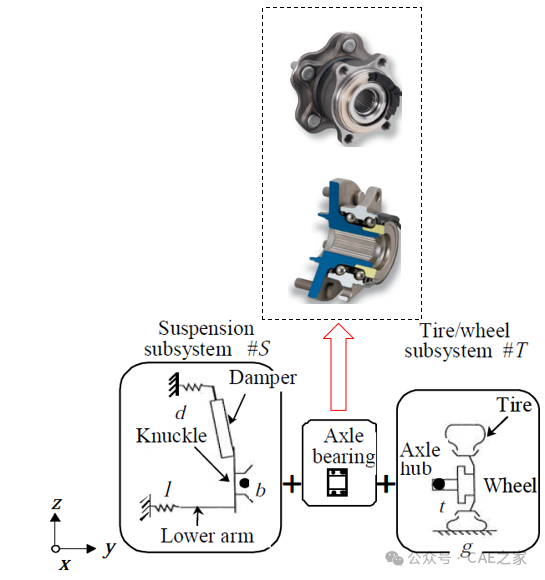

3、Suspension　System中的Hub Bearing的定位

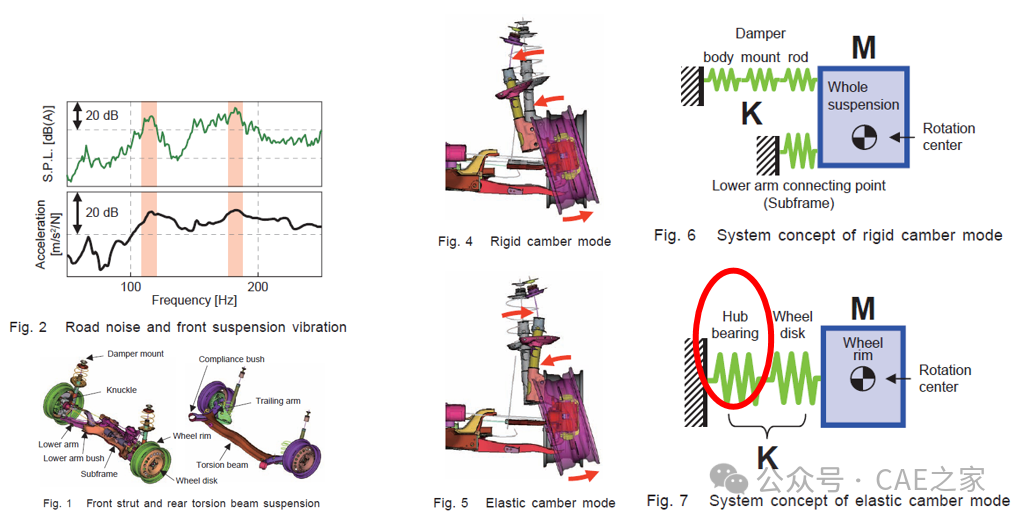

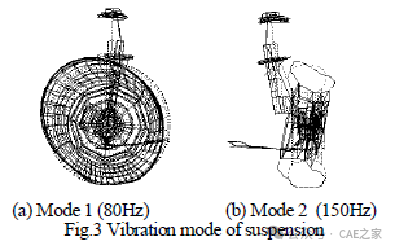

下左图中的数据展示了麦弗逊悬挂的主要振动形态。　下图中（ｂ）的这个模态不仅与Suspension（＃S)、　Tire/Wheel（＃T）相关，还与Hub有很大的关系。

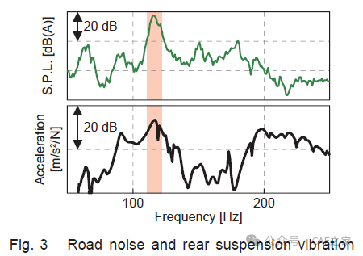

三、Wheel Hub Bearing刚性与Road Noise之间的关系

1、Strut一般拥有刚体Mode、弹性Mode。该弹性Mode与Hub Bearing相关。

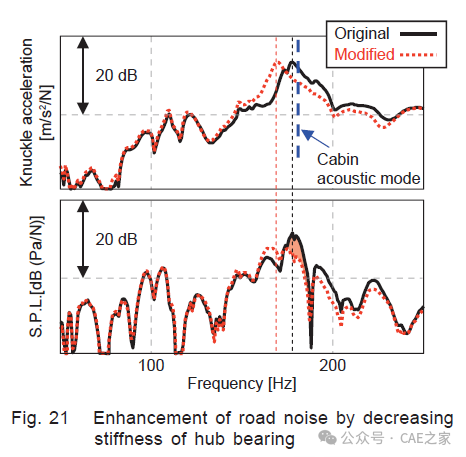

2、【Hub Bearing刚性降低的改善例】

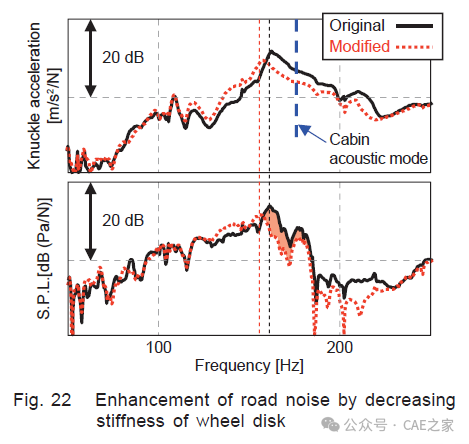

3、【Wheel Disc刚性降低的改善例】

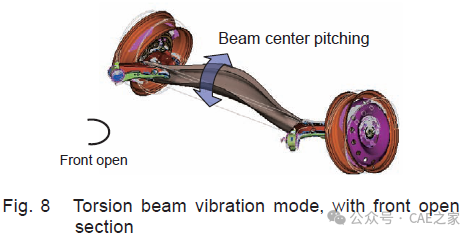

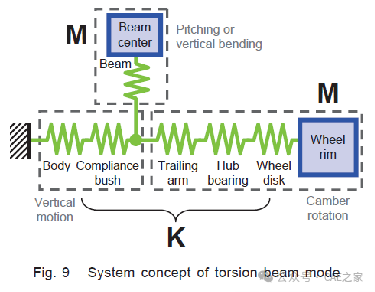

4、Torsion Beam的情况

如图所示的振动Mode中，是Wheel支持系的刚性要素的一部分。但是，比刚才的麦弗逊悬挂形式的影响要小。

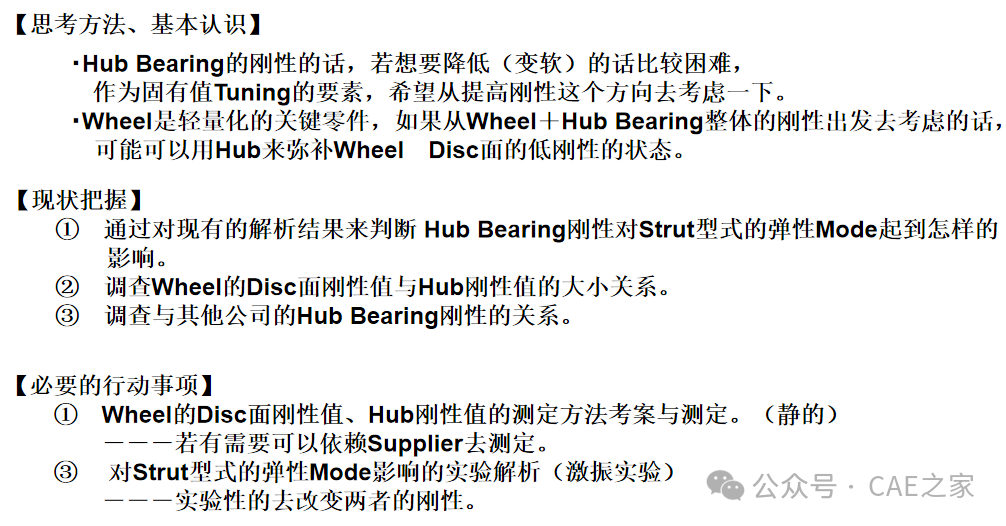

四、Road Noise性能改善所必须实施的内容

四、Wheel Hub Bearing的刚性

１、刚性的意义与测定方法

（１）刚性：Moment刚性、撬动刚性

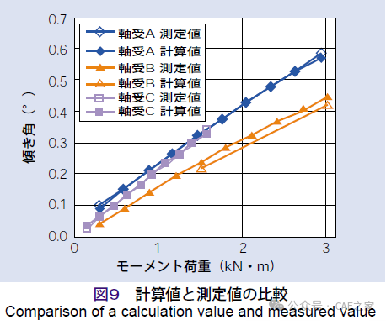

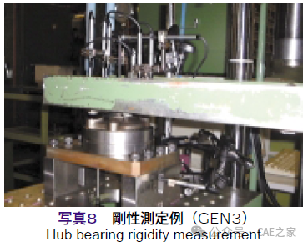

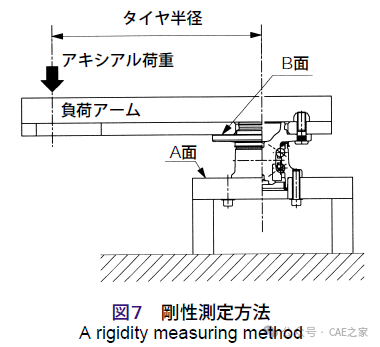

（２）测定方法：参考图７．

　　　轴承的刚性为相对于外轮Flange面(A)，Hub轮

　　　Flange面(B)的倾斜。

（３）Hub Bearing刚性的决定要素：

　　　是由内轮･Hub轮･外轮的弯曲变形与

　　　转动体与轨道面的弹性变位量所决定的。

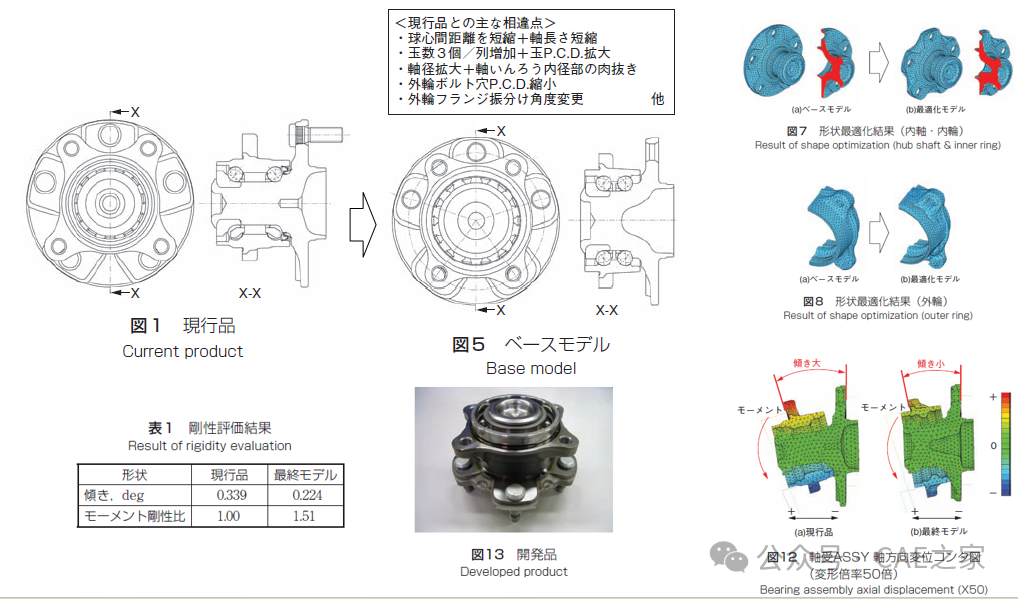

２、刚性提高式样研讨例子

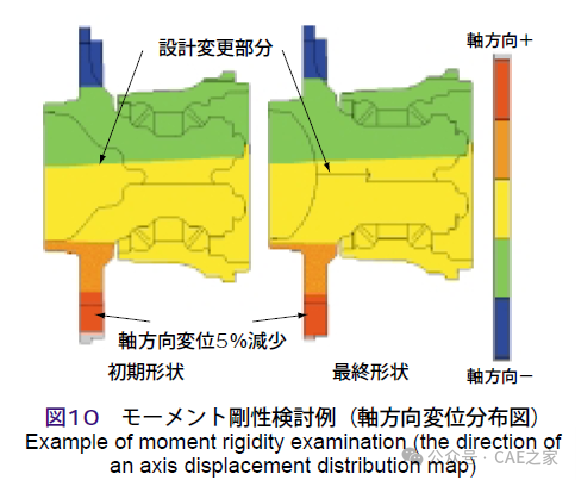

图10为Moment刚性计算的例子。通过对形状做最适化的设计，可以使轴承的Moment刚性提高约5%。

３、刚性向上式样研讨的例子

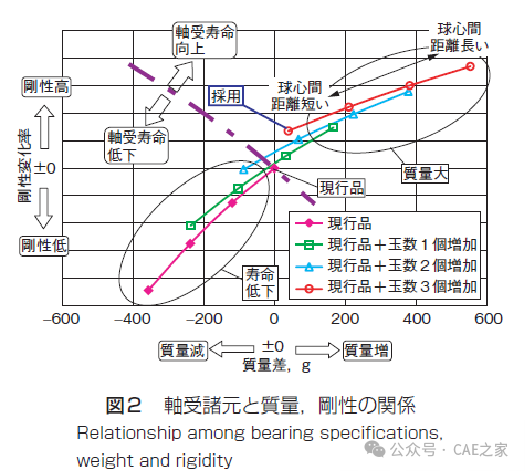

（１）轴承尺寸与质量、刚性的关系

使Hub Bearing所被需求的主要的3个项目成立。

　   ・刚性

　   ・轴承寿命

　   ・疲劳强度

　   ・轻量化

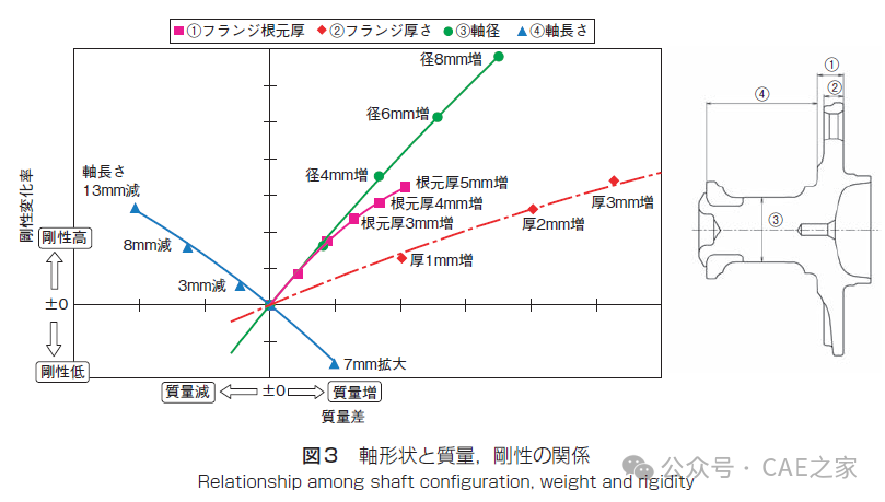

（２）轴形状与质量、刚性的关系

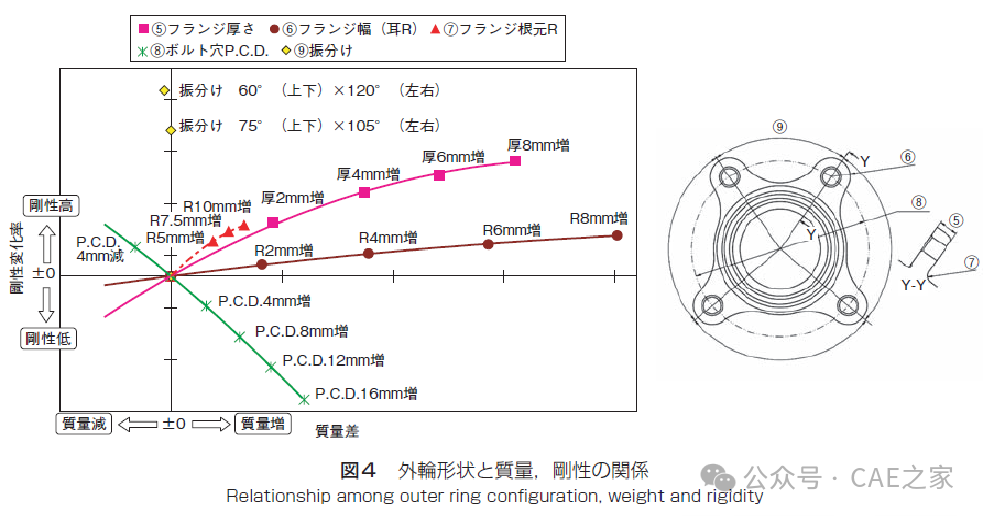

（３）外轮形状与质量、刚性的关系

（4）高刚性＆轻量化式样例
