AR/VR阵列波导性能提升难？OAS 软件助力精准解决

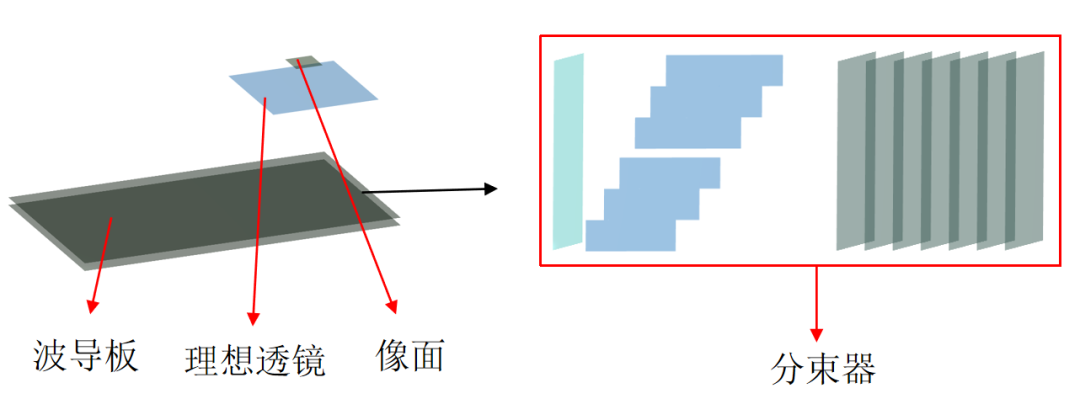

在 OAS 软件中，首先依据实际的阵列波导结构尺寸，精确构建几何模型。对于波导板，设定其长度、宽度、高度以及波导的折射率分布等参数，以准确描述光在波导中的传输。分束器的透过率则根据设计要求，逐一进行参数设置。理想透镜的焦距等关键参数也按照实际使用情况进行输入，从而构建出完整且精确的阵列波导光学模型。

在软件中精确设定其折射率随波长的变化关系。对于分束器，根据其设计的透过率曲线，在软件中定义相应的光学薄膜参数，以实现准确的分光效果模拟。理想透镜则选用光学性能稳定的材料，并设定其折射率等参数，保证聚焦效果的准确模拟。同时，考虑到实际光学系统中可能存在的吸收与散射损耗，对各光学元件的吸收系数等参数进行合理设置。

设置光线的初始条件，包括入射光线的波长范围、光强分布、入射角等。为了获得准确且具有统计意义的结果，设置足够数量的光线进行追迹，以全面反映光在阵列波导结构中的传输特性。同时，根据实际需求，选择合适的光线追迹算法，确保模拟过程的高效与准确。

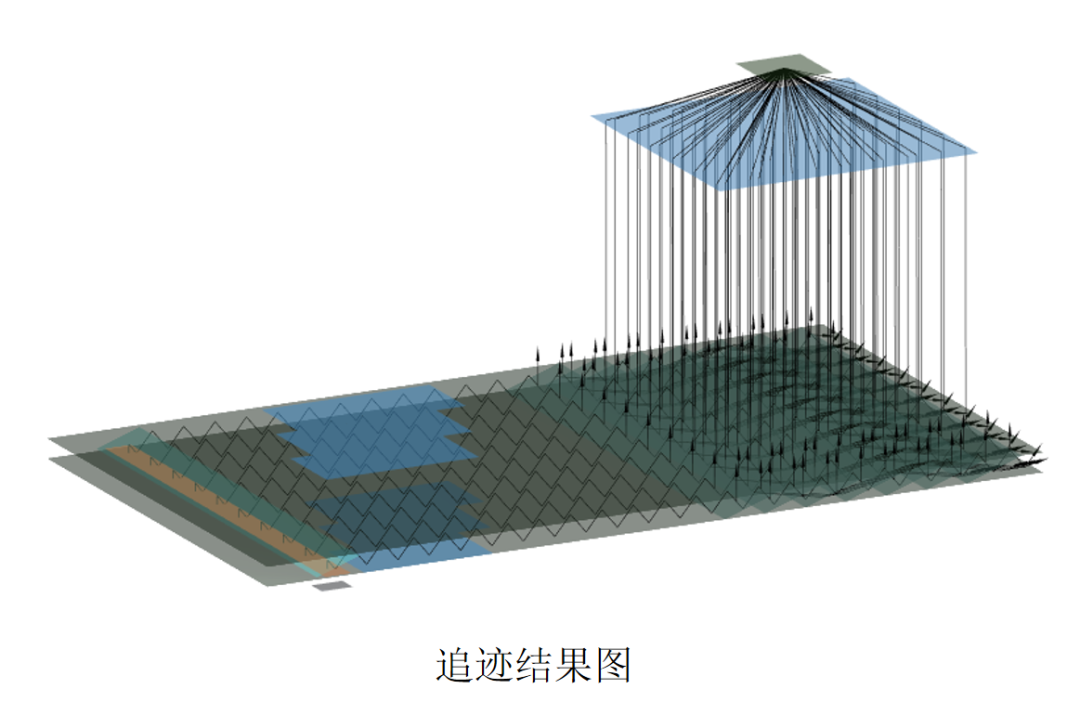

本案例通过运用 OAS 光学软件对几何阵列波导结构进行模拟分析，清晰地展示了光线在该结构中的传输过程。这充分体现了 OAS 软件在复杂光学结构模拟分析中的强大功能与应用价值，为相关光学器件的设计与制造提供了重要的技术支持，有助于推动AR/VR等领域的技术发展。
