SOLIDWORKS焊件设计（4）：剪裁阶序

在添加结构构件时，添加组的顺序对结构件的剪裁效果起着决定性作用。默认情况下，先选中并添加到组内的结构件将保持全长，后选择的组内结构件会自动剪裁至与先选组结构件的相交位置。

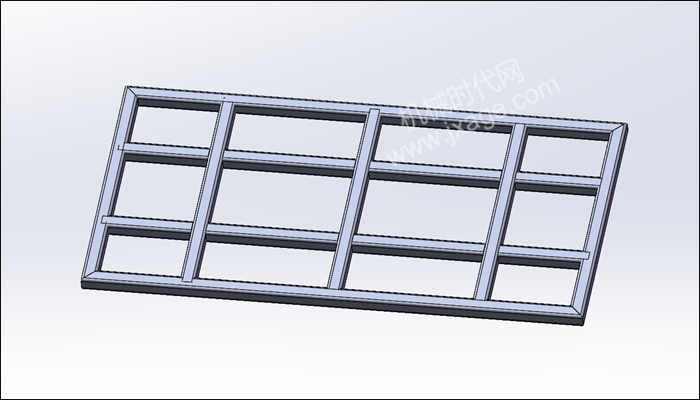

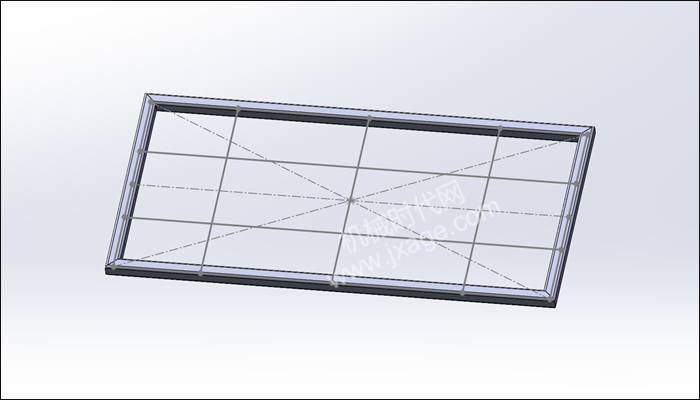

以下面的模型为例，简单进行介绍。

方法：

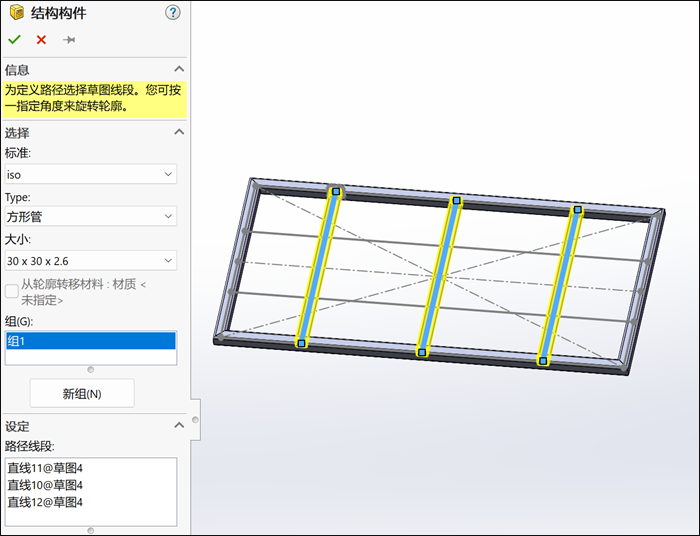

1.单击焊件工具栏中的“结构构件”，按照下图所示对“结构构件”属性进行设置，选中下图所示的3条竖直线段作为组1。

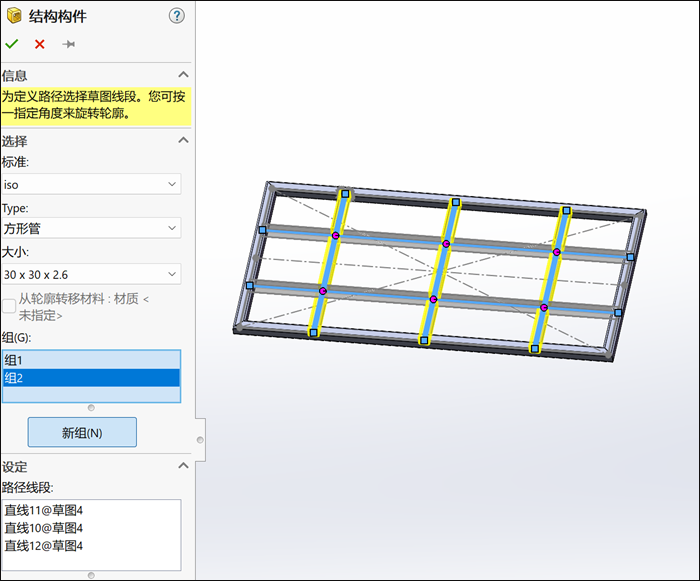

2.单击【新组】，选择下图所示的2条水平的线段作为组2，如下图所示。

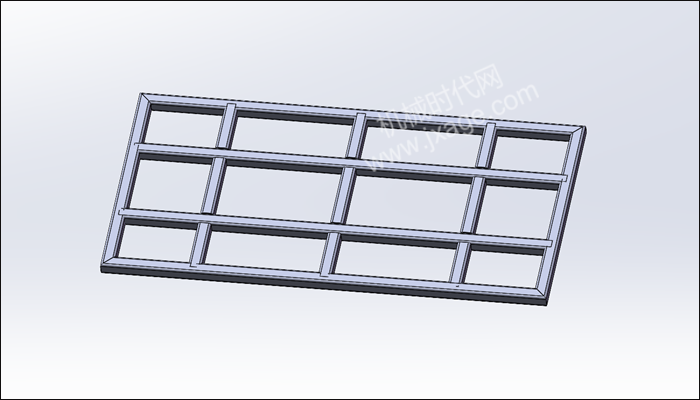

我们可以看到：当三条竖直线与两条水平线相互交叉构成结构时，若先将3条竖直线添加到组内，那么2条水平线会在与竖直线的交叉点处被断开，呈现出如下图所示的形态。

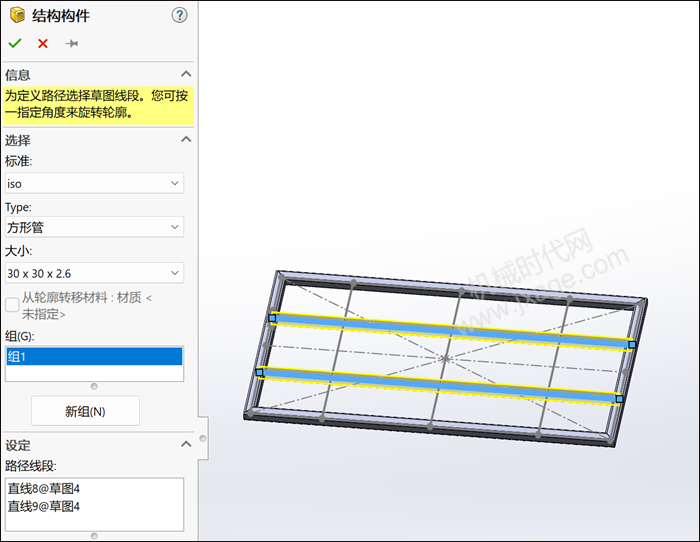

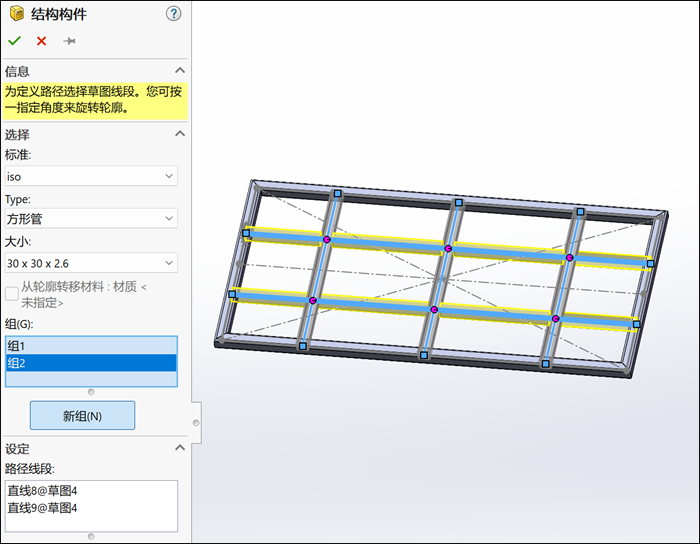

3.单击焊件工具栏中的“结构构件”，按照下图所示对“结构构件”属性进行设置，选中下图所示的2条水平线段作为组1。

4.单击【新组】，选择下图所示的3条竖直的线段作为组2，如下图所示。

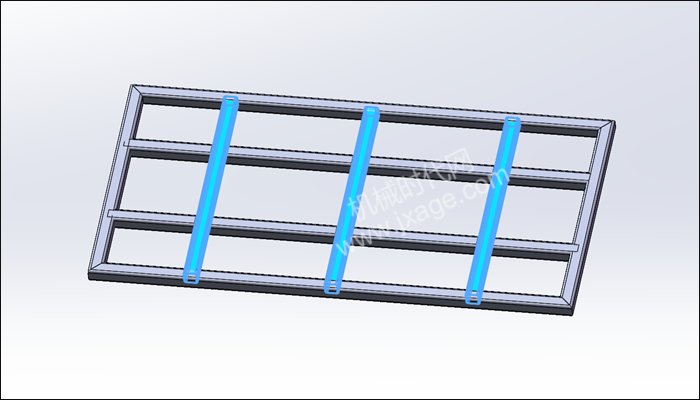

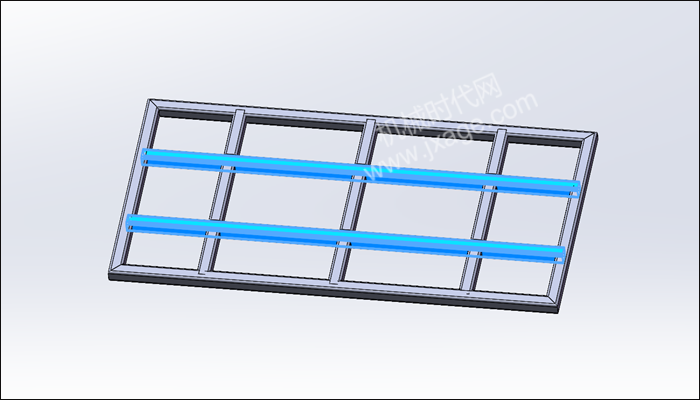

我们可以看到：当三条竖直线与两条水平线相互交叉构成结构时，若先将2条水平线添加到组内，那么3条竖直线会在与水平线的交叉点处被断开，呈现出如下图所示的形态。

5.如果需要调整个别边角的处理方式，可通过【剪裁阶序】进行处理。方法如下：

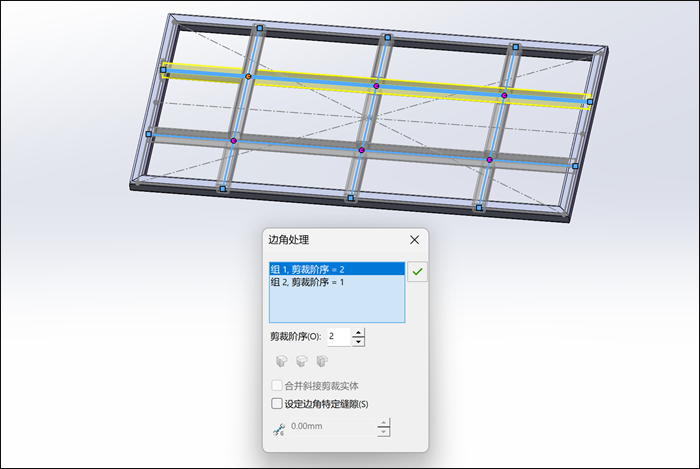

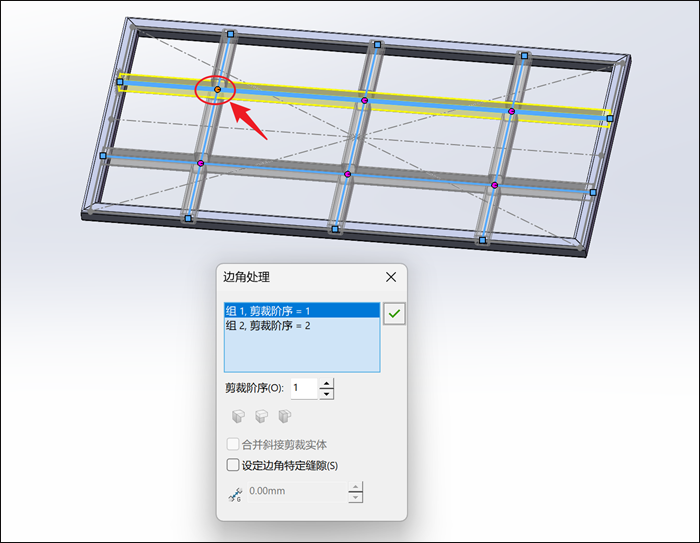

1）点击如下图所示的红色圆圈处的点，此时弹出“边角处理”对话框，系统默认的裁剪阶序和组的顺序一致。

2）将竖直线组与水平线组的剪裁阶序互换，如下图所示。

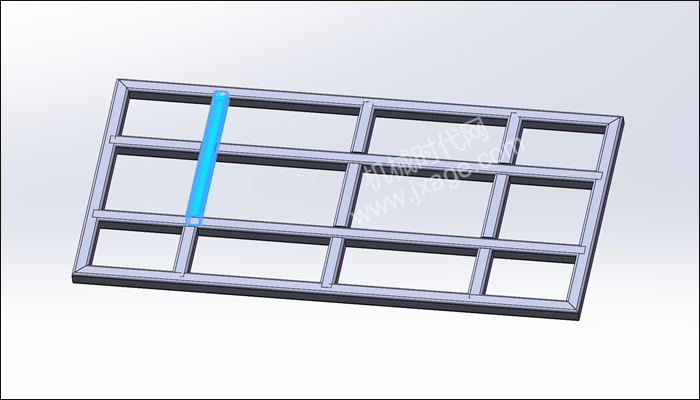

3）完成后如下图所示。
