Altair OptiStruct 五轴铣削约束功能：优化设计与制造的桥梁

一、OptiStruct 的革新：五轴铣削约束的引入

Altair OptiStruct 作为领先的有限元分析（FEA）与拓扑优化工具，始终致力于帮助工程师实现轻量化与结构性能的平衡。在 2023 版本中，其新增的五轴铣削约束功能成为亮点 —— 通过将拓扑优化结果与五轴加工工艺结合，工程师可直接在设计阶段规避传统加工限制，确保优化后的结构不仅性能优异，更符合实际制造可行性。

二、五轴铣削：突破传统加工的瓶颈

传统三轴铣削仅能沿 X、Y、Z 轴平移运动，加工复杂零件时需频繁调整刀具角度，导致效率低下或无法实现某些结构。而五轴铣削允许刀具绕 X、Z 轴旋转（如图 1），显著提升加工灵活性：

• 优势：一次装夹即可完成多面加工，减少定位误差，适合航空航天、汽车模具等复杂曲面零件。
• 行业应用：现代机加工车间普遍配备五轴设备，设计端需提前适配加工工艺，避免 “优化结果不可制造” 的困境。

三、OptiStruct 五轴约束的应用流程

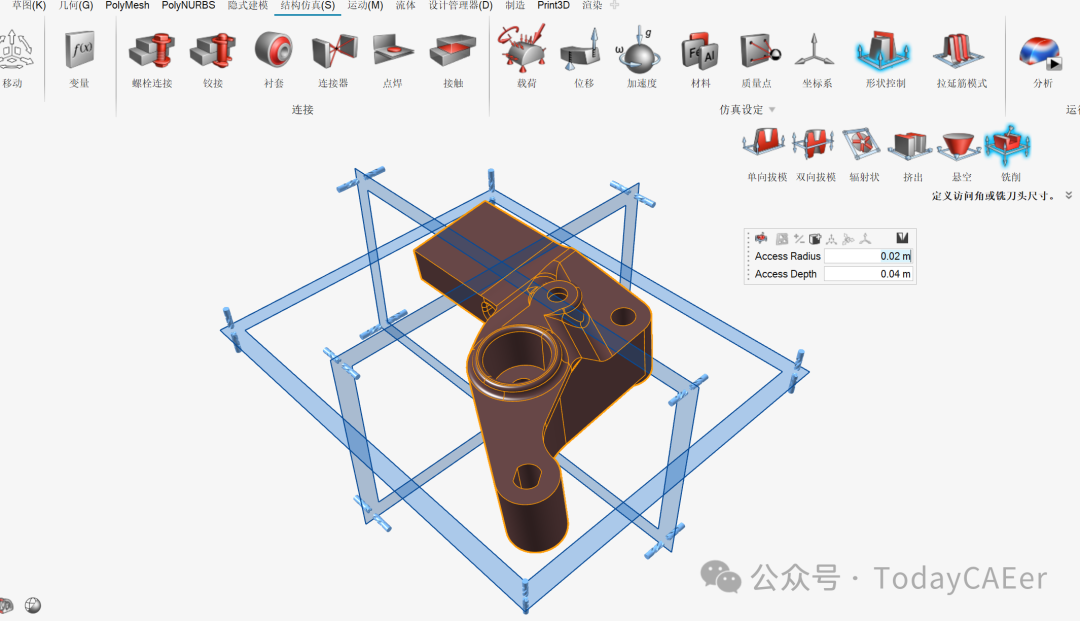

以支架拓扑优化为例，演示如何在 Altair Inspire 中应用五轴约束：

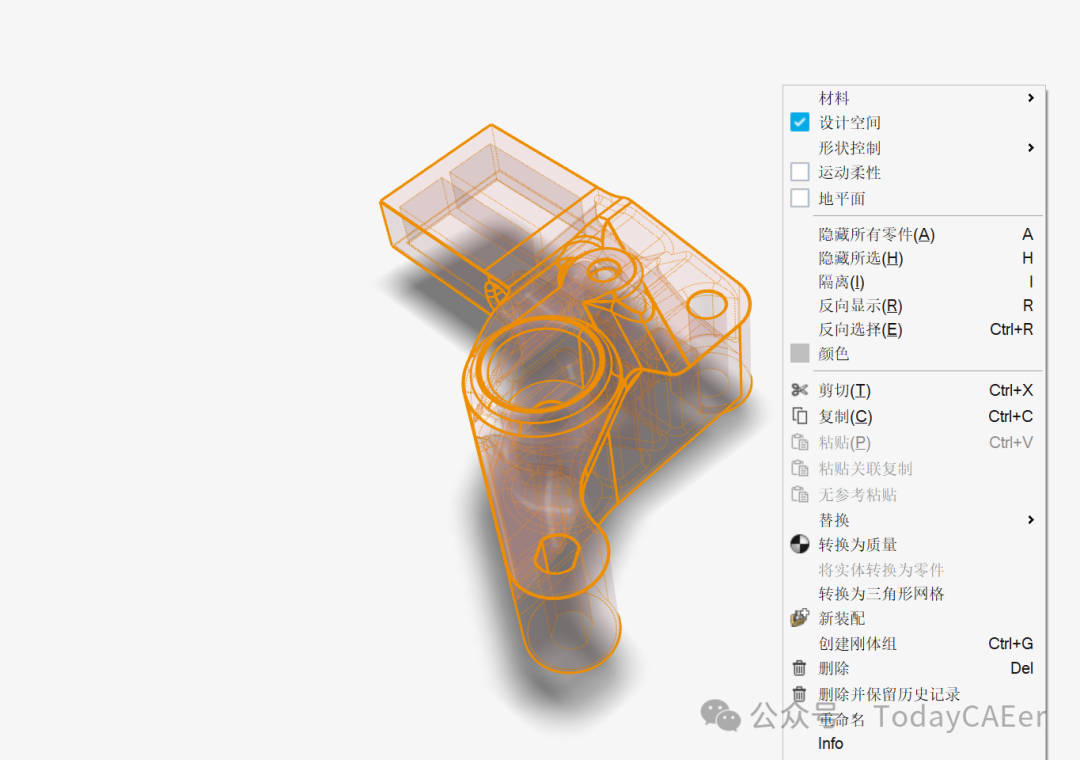

1. 初始模型搭建：定义设计空间，定义优化目标，可以为刚度优化并减重 30%。



• 进给角度参数：指定进给半径（如 30mm）和深度（如 60mm），控制刀具可达范围；

• 钻头参数：输入刀具半径、长度及夹具半径，直接匹配实际加工工具。




• 运行分析后：优化结构在满足刚度要求的同时，去除了无法通过五轴加工的 “孤岛” 区域，保留的形状符合铣削工艺路径。

四、核心价值：设计 - 制造一体化的效率提升

• 减少迭代成本：传统流程中，拓扑优化结果常因加工限制需二次修改；五轴约束从源头确保设计可制造，缩短研发周期。
• 工艺前瞻性：通过参数化设置（如刀具尺寸），工程师可提前模拟不同加工设备的适配性，避免后期工艺变更。
• 复杂结构兼容：尤其适合需多曲面、深腔加工的场景，如叶轮、航空框架等，实现 “性能 - 工艺” 双优解。

五、结语

Altair OptiStruct 的五轴铣削约束功能，标志着拓扑优化从 “理论性能导向” 向 “工程全流程闭环” 的迈进。对于追求高效轻量化设计的团队而言，这一工具不仅是技术升级，更是打通 “设计 - 仿真 - 制造” 链路的关键支点。
