CST DS工作室：外部时域/频域信号导入端口与应用全流程解析
大家好,我是CST电磁兼容性仿真。这是我的第91篇原创文章。为避免错过干货知识,欢迎关注公 众号，共同学习，共同进步！
在射频系统、高速电路等复杂场景中，实测数据或第三方工具生成的外部信号常需作为CST Design Studio（DS）的仿真激励源。如何将外部时域/频域信号精准导入端口并实现高效联合仿真？本文提供从数据预处理、端口映射到实战案例的全链路解决方案，助你避开90%的初学者陷阱！
一、为何要用外部信号？内置信号源不够吗？
CST DS内置的脉冲、正弦等基础信号源虽便捷，但面对真实场景复现时存在局限：
·实测数据驱动：示波器采集的时域波形、矢量网络分析仪测得的S参数需直接复用
·多工具协同：HFSS生成的S参数、MATLAB设计的调制信号需无缝对接
·非线性系统验证：功放/混频器等器件的实测特性需嵌入系统链路
二、外部时域信号：从文件到端口的全流程解析
步骤一：时域信号导入需在DS工作室建立transient任务

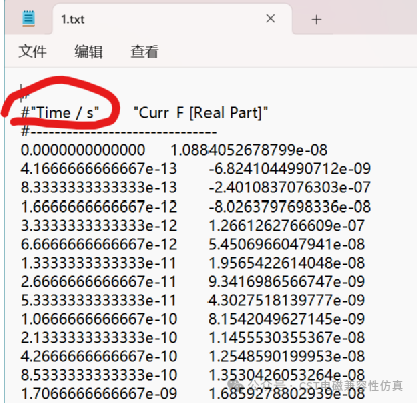

步骤二：把外部时域信号（格式txt/csv）按以下要求,X轴也就是时间轴一定要改成单位为s。

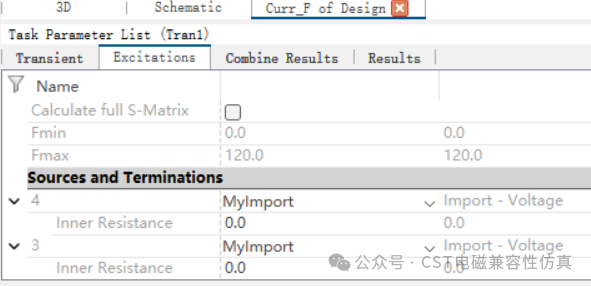

步骤三：transient对话框里面，ExcitationàSources and termiantions 找到需要设置的端口load

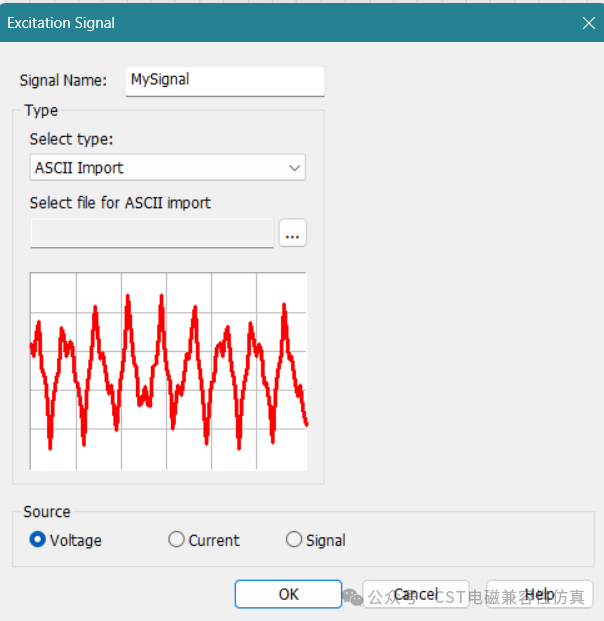

步骤四：exitation signal导入外部信号文件
三、外部频域信号：从文件到端口的全流程解析
步骤一：频域信号导入需在DS工作室建立AC任务

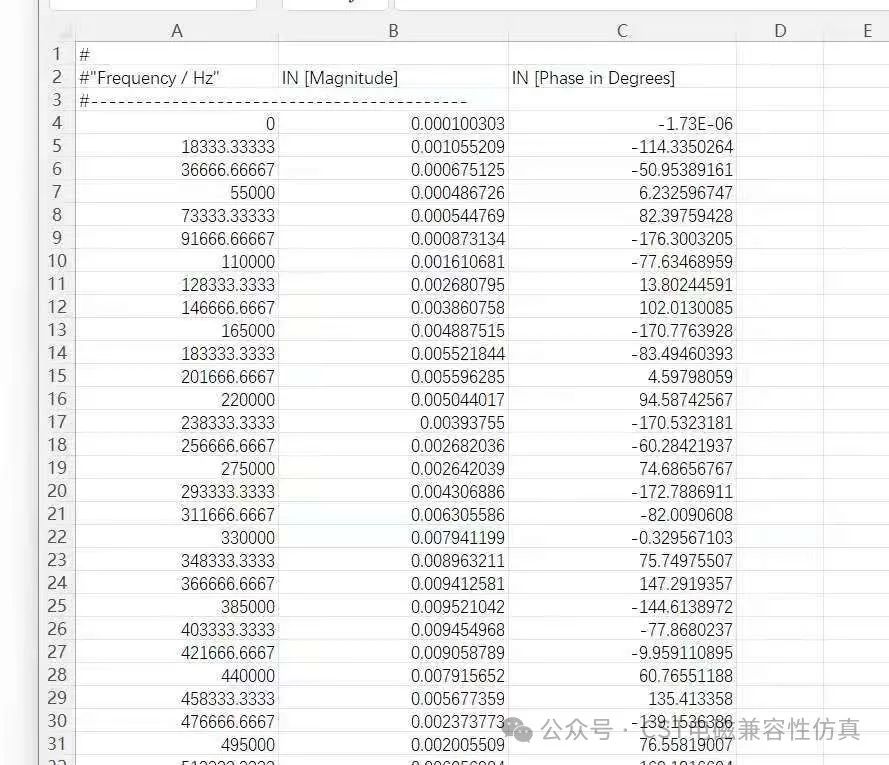

步骤二：把外部时域信号（格式txt/csv）按以下要求,X轴也就是频率轴一定要改成单位为Hz。另外需要把频域信号的数值magnitude或者实部和虚部分别列出来，再加上一列相位，如下图

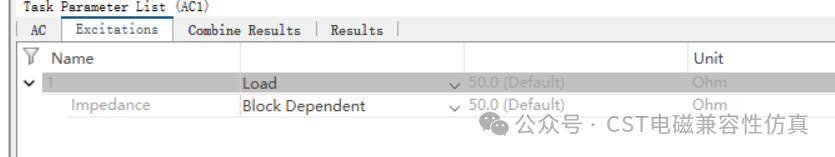

步骤三：导入AC任务里的端口

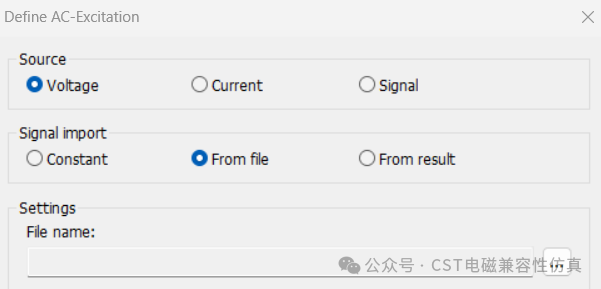

步骤四：打开define AC excitation对话框，选择from file导入外部文件
结语
外部信号的灵活导入是CST系统级仿真的“任督二脉”。掌握本文方法，即可将实验数据、多工具模型无缝集成，构建高保真虚拟测试环境。动手实践时，建议从单端口简单案例入手，逐步扩展至复杂系统。
