SOLIDWORKS焊件设计（3）：悬架

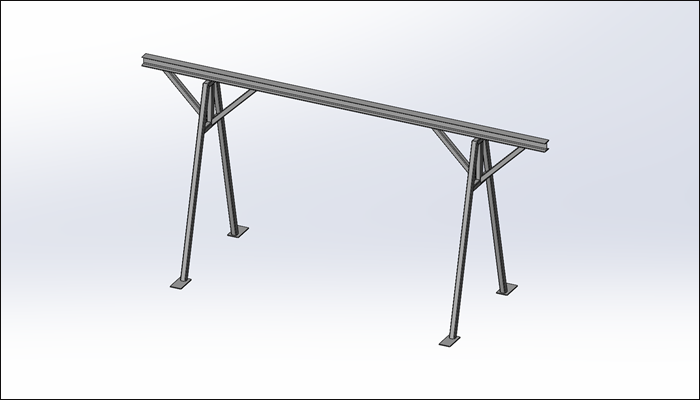

最终结果如下图所示。

方法：

1.绘制基本框架。

1）新建一个零件。

2）开启“焊件”工具栏（在工具栏上空白处右击，激活焊件选项卡）。

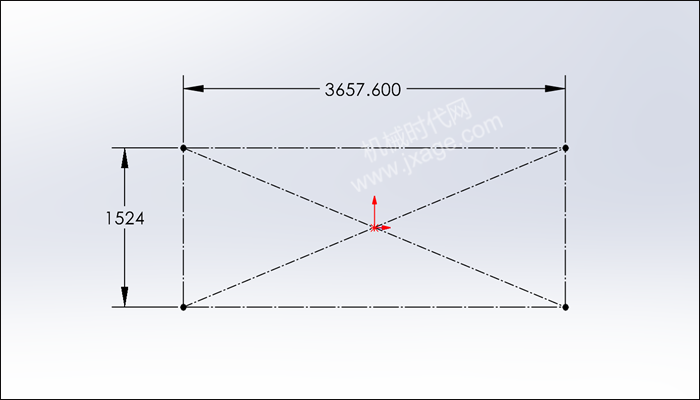

3）点击“草图绘制”，在上视基准面上绘制如下图所示的草图，点击勾号完成。

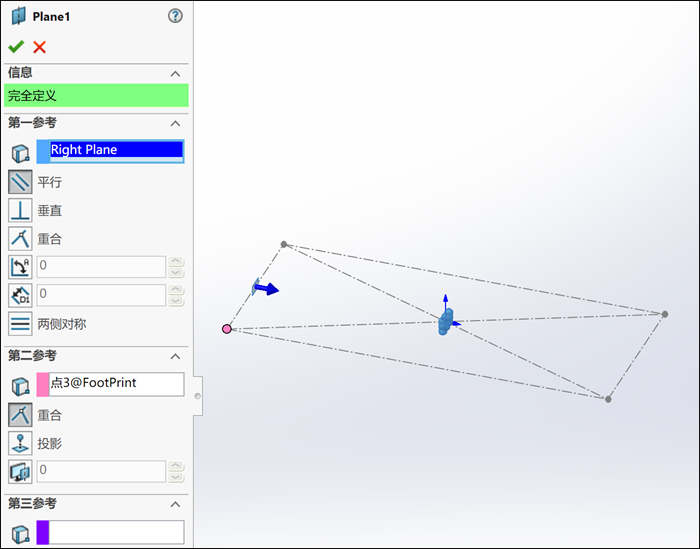

4）创建基准平面1。

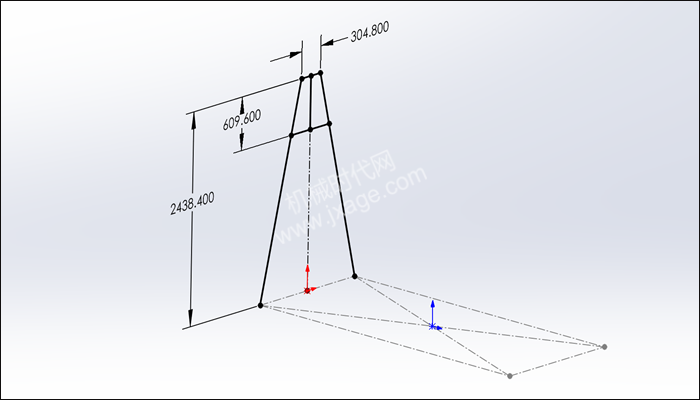

5）点击“草图绘制”，在基准面1上绘制如下图所示的草图，点击勾号完成。

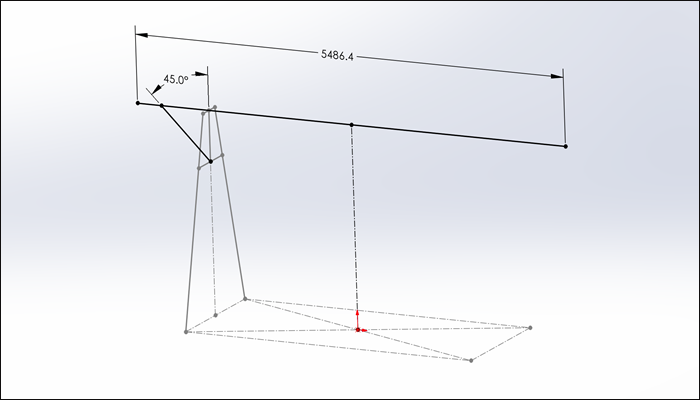

6）点击“草图绘制”，在前视基准面绘制如下图所示的草图，点击勾号完成。

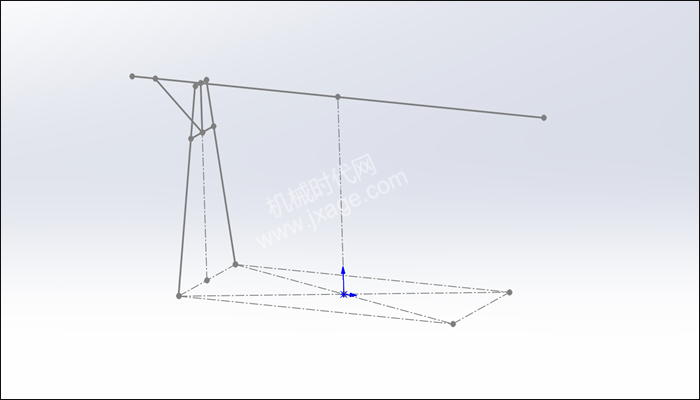

7）完成基本框架创建。

2.建立结构构件。

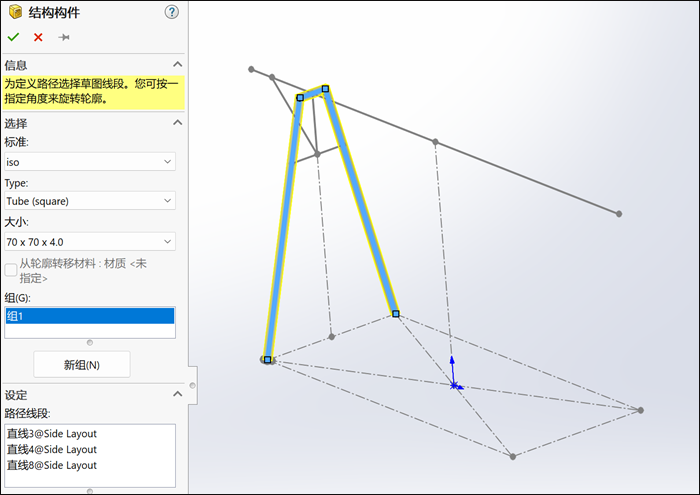

1）单击焊件工具栏中的“结构构件”，按照下图所示对“结构构件”属性进行设置。

2）选中下图所示的3个线段作为组1。

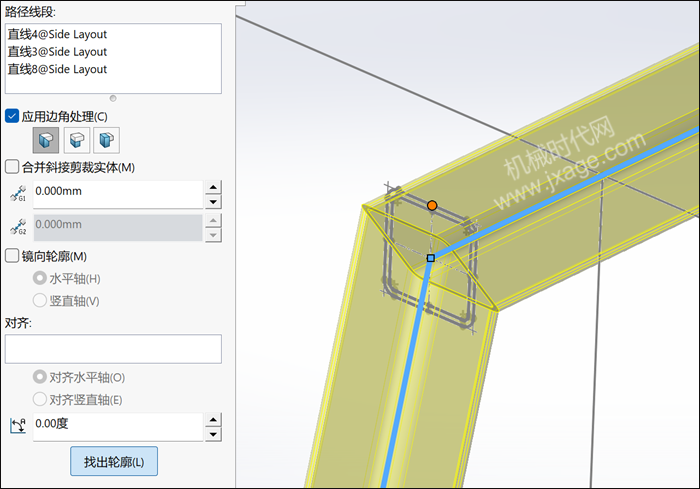

3）点击“找出轮廓”按钮，然后选择下图中的橘黄色点。

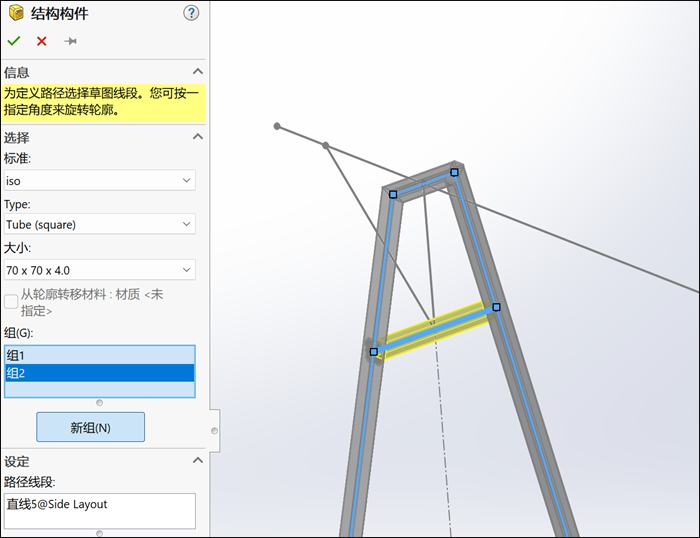

4）单击【新组】，选择下图所示的水平的线段作为组2，如下图所示。

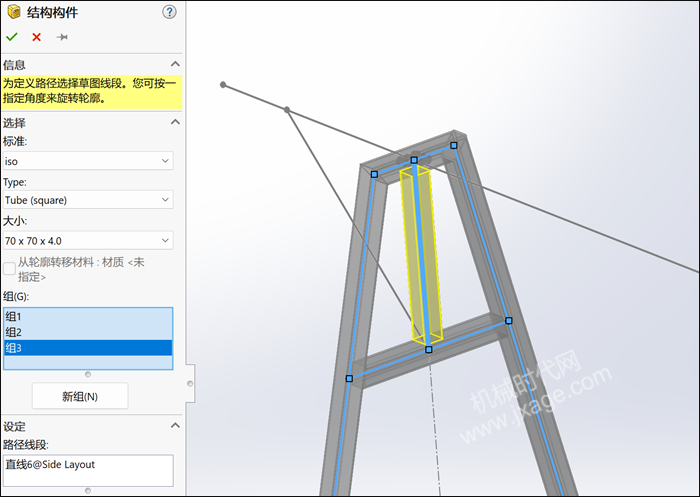

5）单击【新组】，选择下图所示的竖直的线段作为组3，如下图所示。

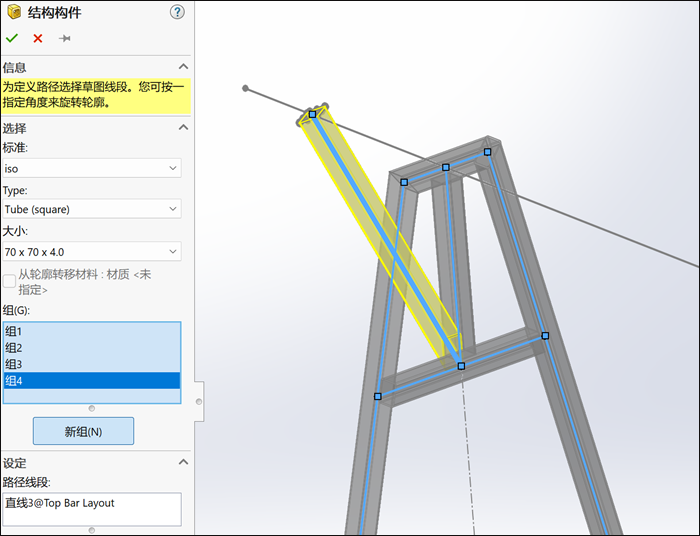

6）单击【新组】，选择下图所示的线段作为组4，如下图所示。

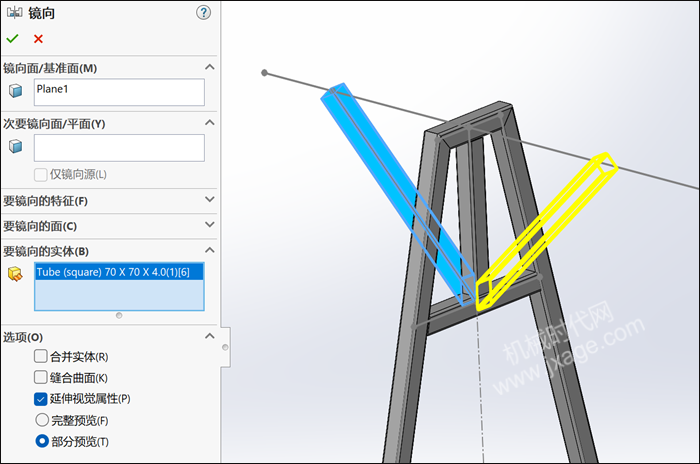

3.镜向下图所示的实体。

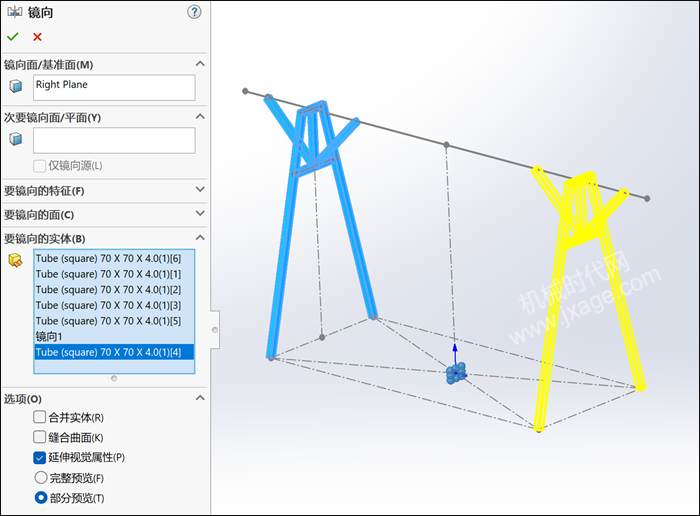

4.镜向下图所示的实体。

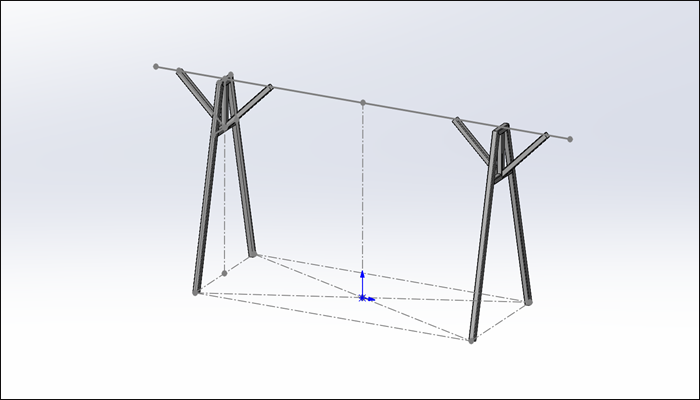

完成后如下图所示。

5.建立结构构件。

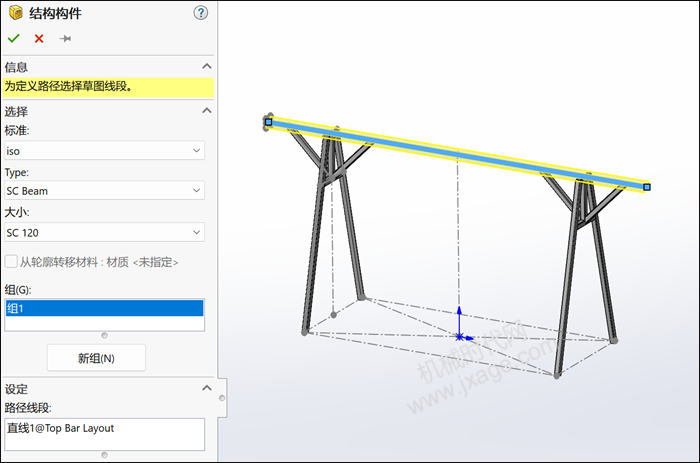

1）单击焊件工具栏中的“结构构件”，按照下图所示对“结构构件”属性进行设置。

2）选中下图所示的线段作为组1。

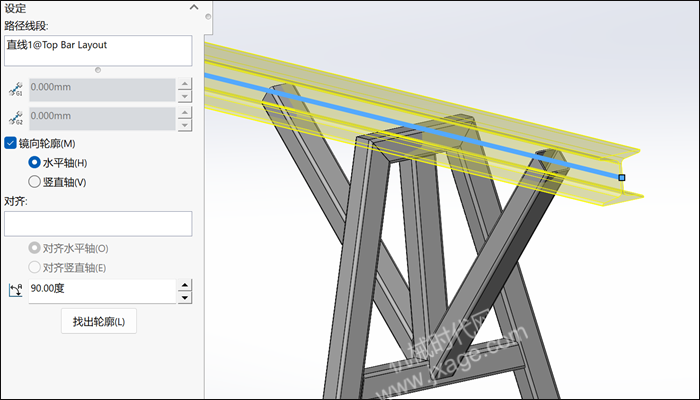

3）勾选“设定”栏中的“镜向轮廓”-“水平轴”，旋转角度为90度，如下图所示。

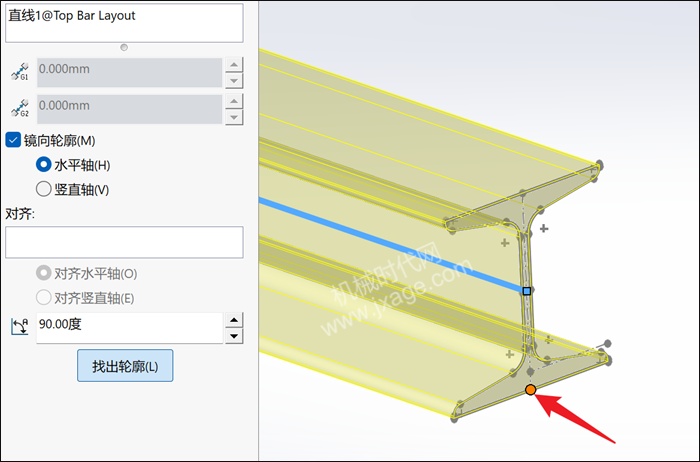

4）点击“找出轮廓”按钮，然后选择下图中的橘黄色点。

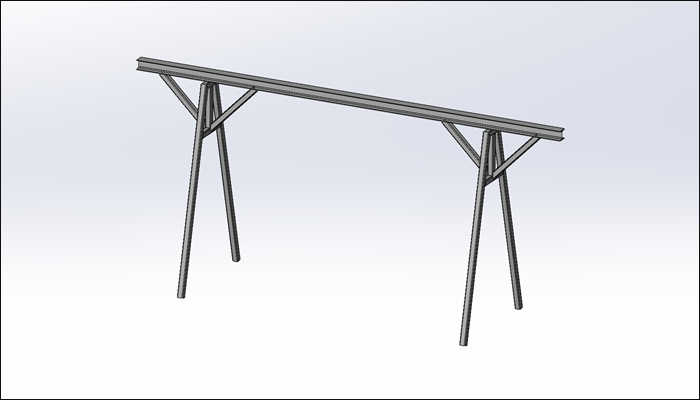

完成后如下图所示。

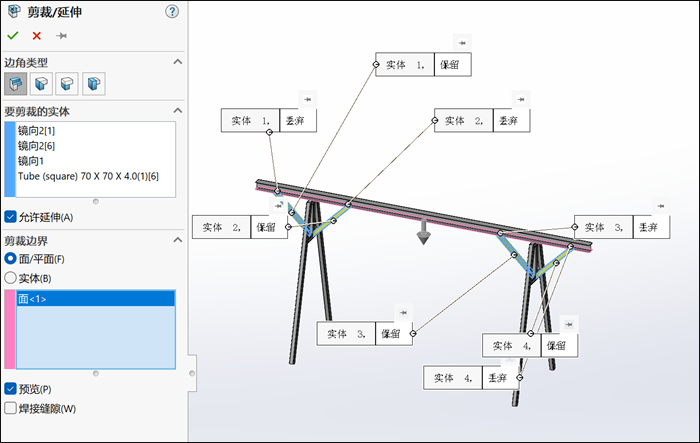

6.单击焊件工具栏中的“剪裁/延伸”按钮，将“边角类型”设为“终端剪裁”，“要剪裁的实体”选择下面的四个蓝色实体，剪裁边界选择“面/平面”，面选择下图的粉红色面，点击勾号完成。

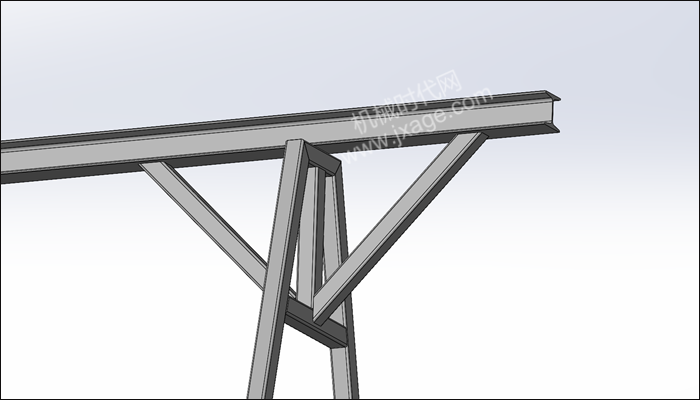

剪裁完成后如下图所示。

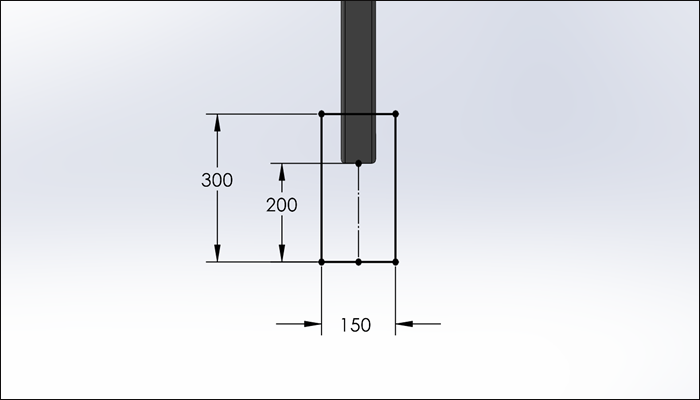

7.点击拉伸，在下图所示的面上绘制如下图所示的矩形。

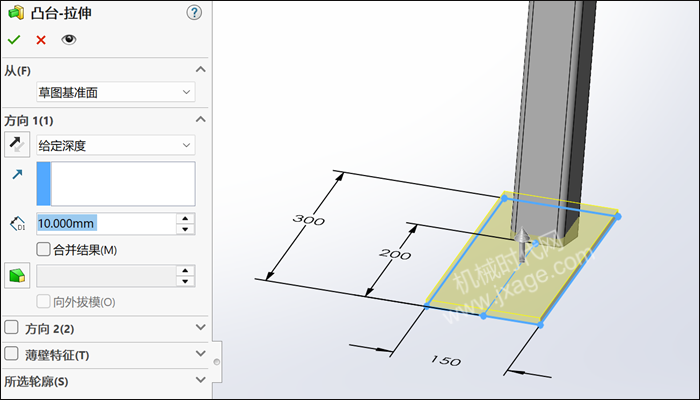

设置拉伸深度为10mm。

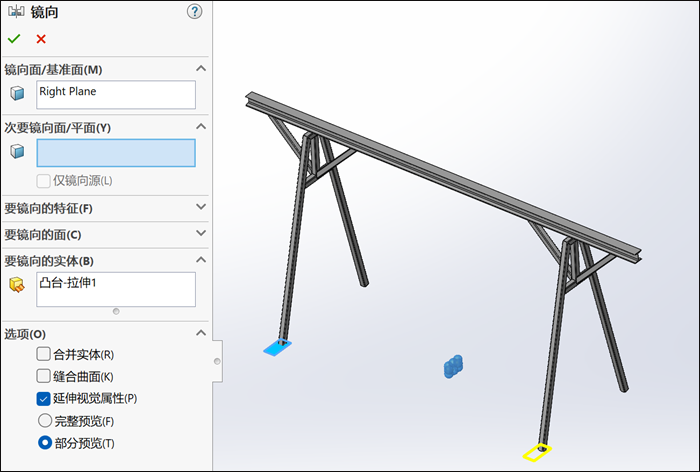

8.对上一步的拉伸实体进行镜向。

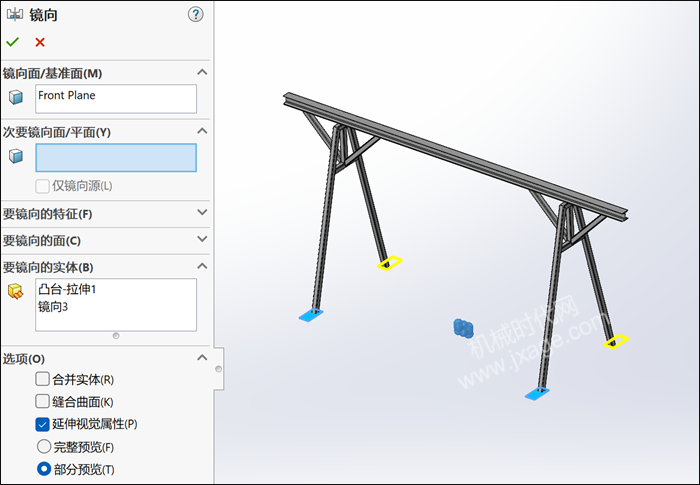

9.镜向。

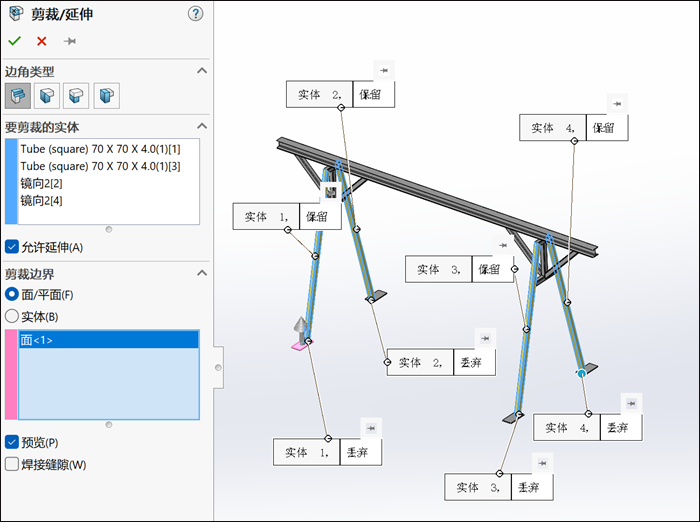

10.单击焊件工具栏中的“剪裁/延伸”按钮，将“边角类型”设为“终端剪裁”，“要剪裁的实体”选择下面的四个蓝色实体，剪裁边界选择“面/平面”，面选择下图的粉红色面，点击勾号完成。

11.完成悬架建模。
