【机械设计】出机械加工图纸时，要注意的30个要点

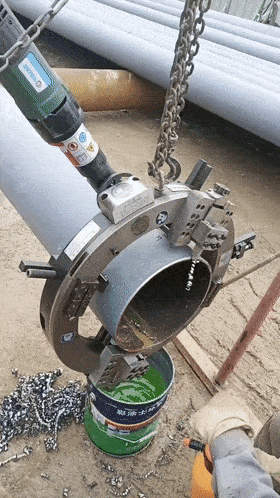

一张合格的机械加工图纸，既是设计意图的精准表达，也是车间生产的“法律文书”。本文从尺寸标注、公差设定、工艺要求等维度，总结30个极易被忽视却至关重要的绘图要点，助你规避“图纸发出去，车间骂三天”的尴尬局面。一、绘图规范篇基准标注的“三不原则”反面案例：某零件基准面与加工面混淆，导致三坐标检测误差超差0.5mm。正确做法：基准符号只标注在非加工面或工艺基准面，且不得与尺寸线交叉。重复标注的“死亡陷阱”典型错误：同一尺寸在多视图中重复标注，加工时以哪个为准？解决方案：主视图集中标注，其他视图用“（）”标注参考尺寸。隐藏尺寸的“幽灵杀手”教训：未标注的倒角尺寸被默认为C0.5，实际需C1.5，零件报废。铁律：所有倒角、圆角必须明确标注，即使符合“未注倒角C0.5”的通用说明。剖视图的“剖面线禁区”禁忌：在薄壁件（厚度<2mm）剖面上画45°剖面线，易误解为实体结构。规范：薄壁件改用涂黑或省略剖面线，并注明“薄壁件，厚度2mm”。螺纹标注的“暗语系统”易错点：M10未标注螺距，车间默认按粗牙（1.5mm）加工，实际需细牙（1.25mm）。标准格式：完整标注“M10×1.25-6g”，必要时附局部放大图。二、尺寸公差篇公差等级的“性价比公式”黄金法则：IT7级公差成本是IT8级的1.5倍，非关键尺寸慎用IT6级以上。形位公差的“优先等级”顺序原则：先标位置度，再标轮廓度，最后标尺寸公差，避免约束冲突。自由公差的“隐形炸弹”案例：某轴类零件未注直线度，车削后弯曲超差，无法装配。必写备注：在技术要求中注明“未注直线度按GB/T 1184-K级”。配合公差的“温度陷阱”教训：高温环境下的轴孔配合未考虑热膨胀，常温装配合格，80℃时卡死。补偿公式：Δ=α×L×ΔT（α为线膨胀系数，L为配合长度，ΔT为温差）。累积公差的“多米诺效应”典型案例：5个连续尺寸链公差均为±0.1，总累积公差达±0.5，远超设计要求。破解方法：采用基准标注法，或使用几何公差控制总体误差。 三、工艺要求篇加工余量的“三段论”经验值：铸件粗加工留3mm，半精加工留1mm，精加工留0.3mm。表面粗糙度的“沉默成本”对比数据：Ra1.6比Ra3.2加工耗时增加40%，非摩擦面慎用高光洁度。热处理符号的“密码本”易错点：调质处理未注明硬度范围，车间按HRC28-32默认处理，实际需HRC35-40。标准标注：在热处理符号旁注明“调质HBW 250-280”或“淬火HRC 50-55”。焊接坡口的“角度玄机”最佳实践：碳钢板厚≤6mm用I型坡口，6-12mm用V型60°，>12mm用X型60°。去毛刺的“生死条款”血泪案例：未标注“锐边倒钝”，工人手被划伤，企业赔偿20万元。强制标注：在技术要求首行写明“所有锐边倒钝C0.3以上”。四、检验要求篇检测基准的“唯一性原则”反面教材：同一零件标注两个相互垂直的基准面，三坐标检测无法定位。正确逻辑：建立基准体系（如A面为第一基准，B面为第二基准）。螺纹检测的“通止规盲区”隐患：仅用通止规检验，忽略中径误差，导致螺栓装配时咬死。升级方案：关键螺纹附加标注“中径公差带6g/6H”。硬度检测的“取样点陷阱”教训：未指定硬度检测位置，车间在非工作面检测，结果无效。规范标注：用引线箭头指向检测区域，并注明“HV0.5 检测点”。涂层厚度的“局部战争”易错项：整体标注“镀锌8-12μm”，实际摩擦面需局部加厚至15μm。精准标注：用虚线框圈出特殊区域，单独标注涂层要求。无损检测的“覆盖率漏洞”行业惨案：某压力容器焊缝未规定UT检测比例，仅抽检10%导致爆裂。强制标准：注明“100%UT检测，符合JB/T 4730.3-2005 II级”。五、成本控制篇材料利用率的“魔鬼细节”对比案例：板材零件采用矩形排样利用率68%，套料排版可达92%。降本技巧：图纸备注“优先套料加工”，并附推荐排样示意图。标准件的“替换魔法”经典操作：将非标垫片改为标准件GB/T 97.1，单价从5元降至0.3元。工艺路线的“隐藏税点”成本差异：车削加工φ50孔成本30元，线切割成本150元，标注时慎选加工方式。批量生产的“阶梯孔陷阱”反例：φ10孔深20mm要求Ra1.6，需定制长刃铰刀，刀具费占总成本40%。优化方案：改为φ8钻孔+φ10镗孔，使用标准刀具。毛坯选择的“公斤单价法则”经验公式：锻件毛坯单价=材料费×1.8，铸件毛坯单价=材料费×1.3。六、特殊加工篇薄壁件的“刚性宣言”防变形设计：标注“加工时填充低熔点合金支撑”，完工后加热排出。深孔加工的“排屑通道”必备标注：孔径>5倍径时，注明“枪钻加工，切削液压力≥5MPa”。曲面零件的“刀轨密码”高效策略：在图纸附注“建议采用螺旋铣削路径，步距≤0.2mm”。硬质合金加工的“崩刃警告”关键参数：标注“线切割加工，脉宽≤20μs，峰值电流≤5A”。3D打印的“支撑标记”增材规范：用红色虚线标出需手动去除支撑的位置，并注明“表面打磨Ra6.3”。总结：图纸即契约，细节定成败这30个要点每一条都对应着真实的质量事故或成本损失：图纸三重境界：能加工→好加工→低成本加工进化心法：以车间视角看图，以检验思维标注，以成本意识设计未来趋势：三维标注革命：MBD（基于模型的定义）技术逐步替代二维图纸；AI审图助手：自动检查尺寸链闭合性、公差合理性；云协同标注：设计、工艺、制造三方实时批注修改。记住：“一流的设计师下车间，二流的设计师跑展会，三流的设计师只会画图。”机械设计的内容讲解到此结束，留言功能已开通，欢迎各位进行补充。-End-文案来源：时光排版编辑：时光图片来源：互联网（未找到版权归属，如有侵权，请联系作者删除）来源：非标机械专栏
