地漏的几何模型有限元分析
1.1.项目概况
目前的 自行填写 ，
1.2.项目要求
生产时，地漏变形和位移符合要求；
1.3.单位制
在CAE项目计算以及报告中使用的基本单位系统如{ REF _Ref88551400 \h |表格 0‑1}所示。
表格 { STYLEREF 1 \s |0}‑{ SEQ 表格 \* ARABIC \s 1 |1}单位系统
序号 | 单位类型 | 单位名称 | 符号 |
1 | 长度 | 米 | m |
2 | 时间 | 秒 | s |
3 | 质量 | 吨 | T |
4 | 温度 | 摄氏度 | ℃ |
2.CAE前处理
2.1.网格

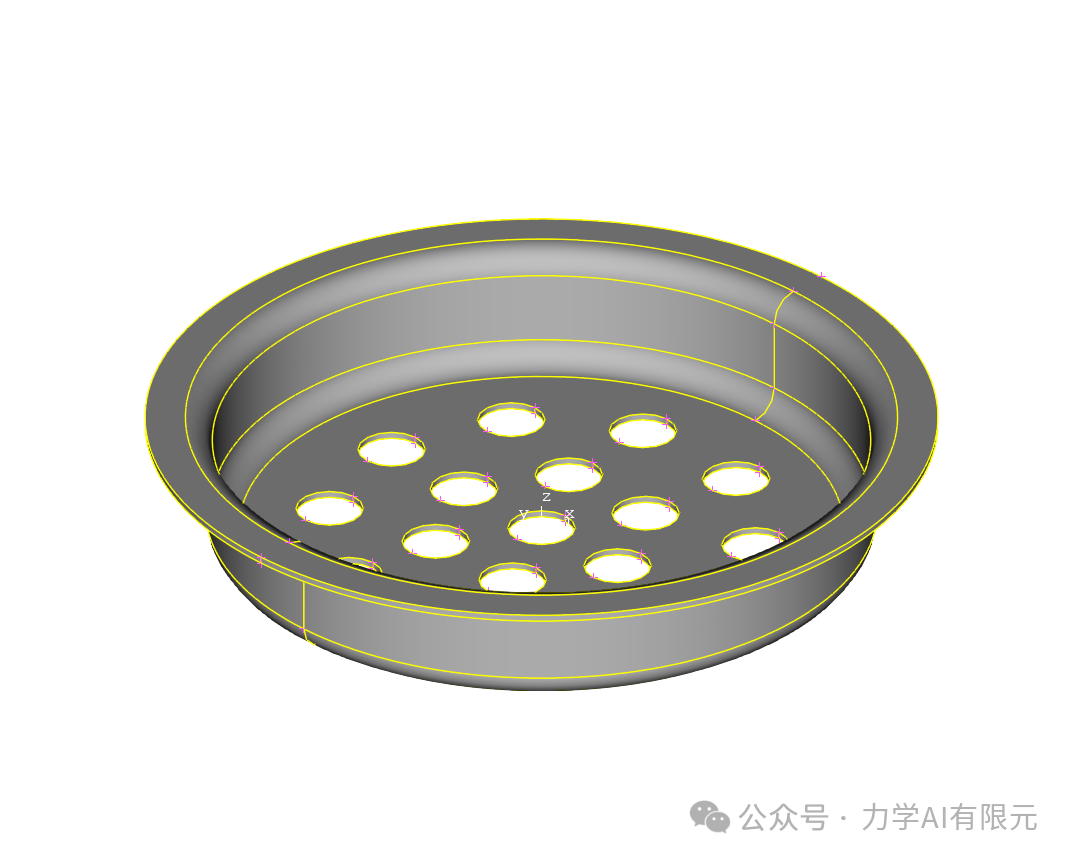

地漏的几何模型如图{ STYLEREF 1 \s |2}‑{ SEQ 图 \* ARABIC \s 1 |1}所示，地漏的网格模型如2-2所示，单元类型主要为壳单元合，网格基本尺寸为1mm，壳单元为S4和S3R。壳单元总数为4561个，S4的个数为4291个，S3R个数为270个。
图 { STYLEREF 1 \s |2}‑{ SEQ 图 \* ARABIC \s 1 |1} CAE几何图
图 { STYLEREF 1 \s |2}‑{ SEQ 图 \* ARABIC \s 1 |2} CAE网格图
2.2.材料
本项目仿真计算以及报告中采用的材料参数如{ REF _Ref77350573 \h |表格 1‑1}所示，模型采用不锈钢材料。
表格 1‑{ SEQ 表格 \* ARABIC \s 1 |1} 材料参数汇总表
材料名称 | 方向 | 弹性模量（MPa） | 泊松比 | 密度 （t/m³） |
不锈钢 | XYZ | 206000 | 0.33 | 7.85E-9 |
2.3.边界条件
2.3.1.工况2：拉伸

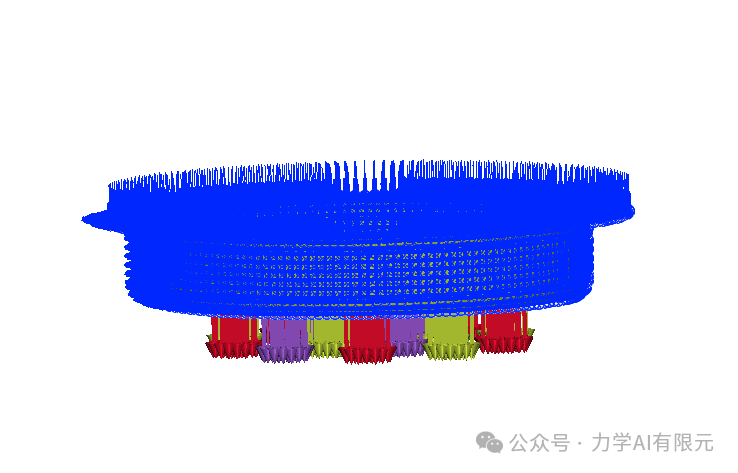

图 { STYLEREF 1 \s |2}‑{ SEQ 图 \* ARABIC \s 1 |3}固定区域图
图 { STYLEREF 1 \s |2}‑4加载区域图
2.3.2.工况1：冲孔

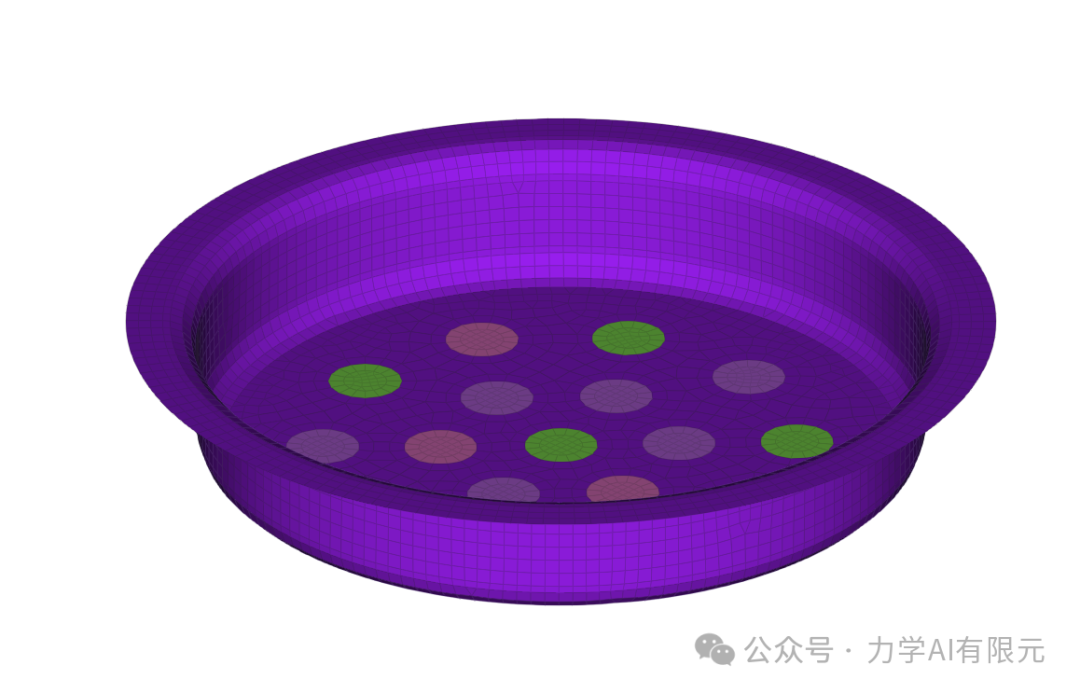

冲孔计算工况模型约束整体所有自由度，整体模型受冲击载荷，如图 { STYLEREF 1 \s |2}‑{ SEQ 图 \* ARABIC \s 1 |3}所示。
图 { STYLEREF 1 \s |2}‑{ SEQ 图 \* ARABIC \s 1 |3}固定区域图
3.CAE结果及讨论
3.1.工况1拉伸评价
3.1.1.拉伸工况
3.1.2.冲孔结果

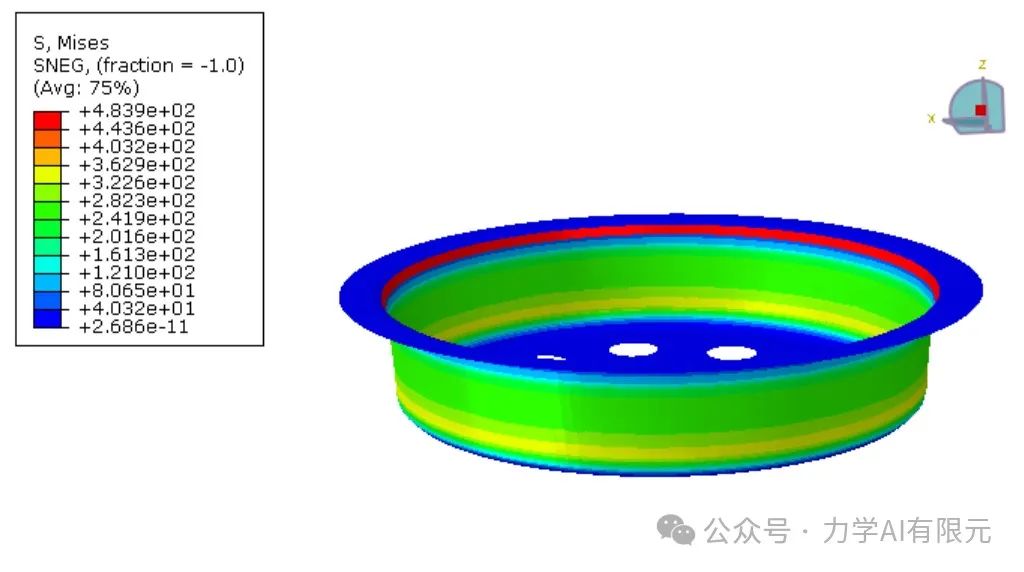

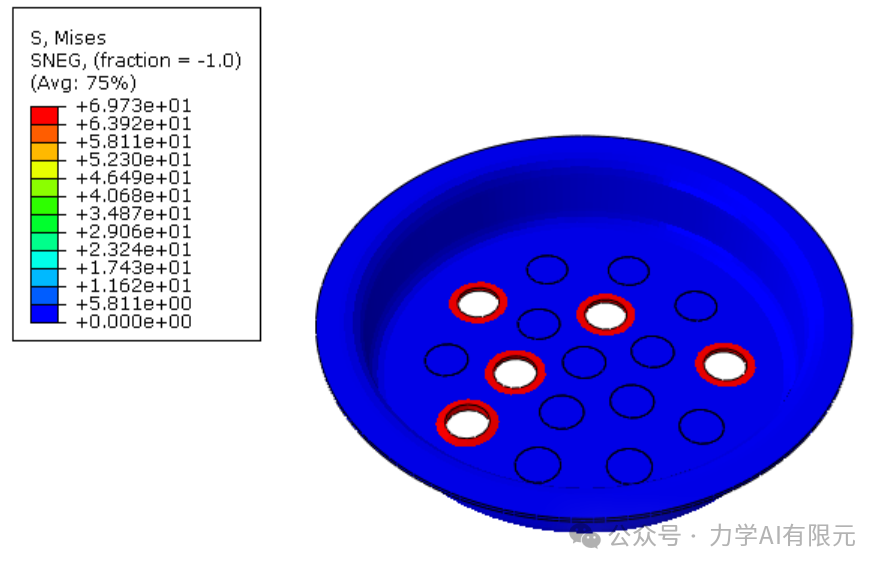

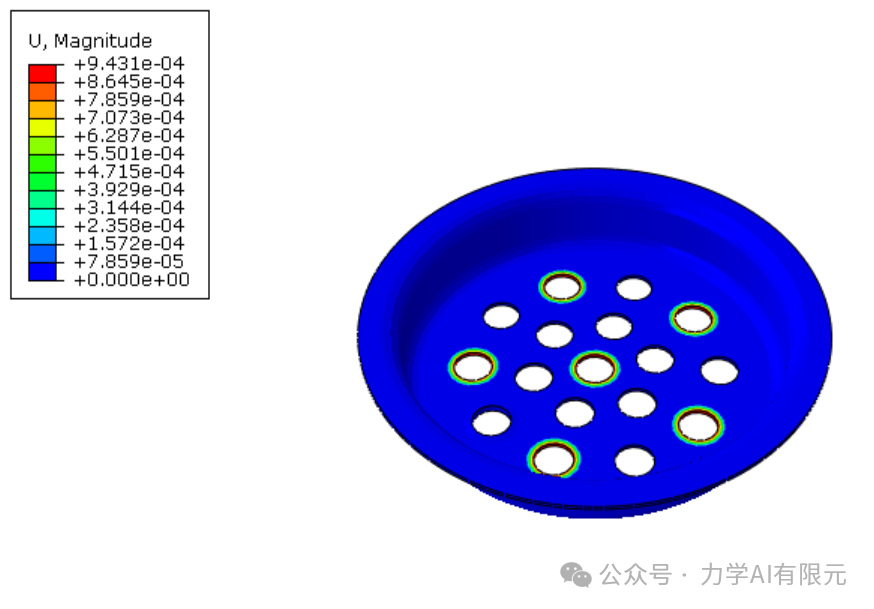

对地漏进行冲孔分析选如图 3‑1，图 3‑2所示。
图 3‑2 地漏应力云图
图 3‑2 地漏应变云图
图 3‑1 地漏应力云图
图 3‑2 地漏应变云图
图 3‑2 地漏应力云图
图 3‑2 地漏应变云图
图 3‑2 地漏应变力图
图 3‑2 地漏应变云图
4.总结
通过三维有限元分析得出，该地漏完全符合设计要求。
