ABAQUS三维CT重建插件CT2Model 3D V2版本
插件介绍

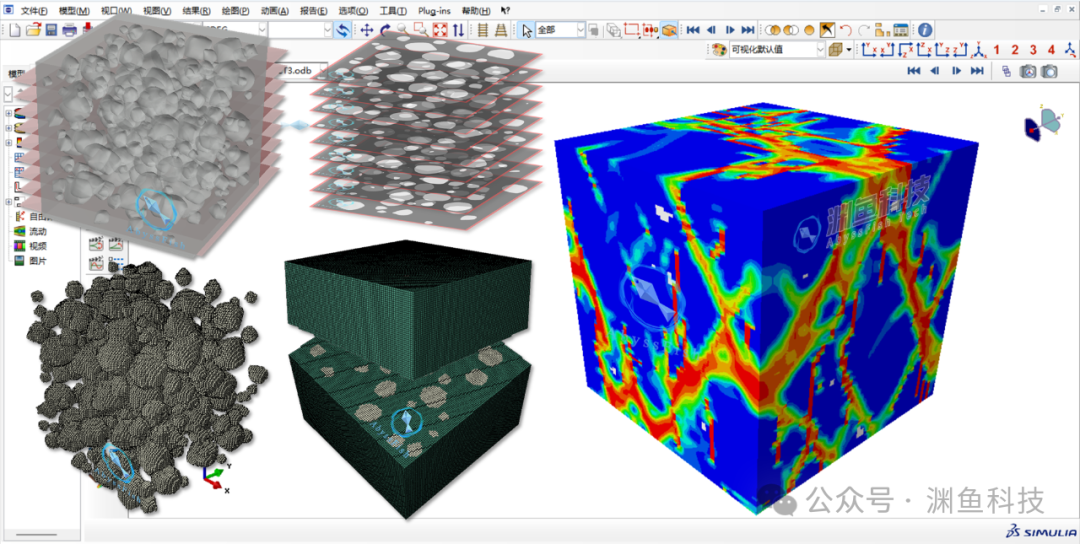

CT2Model 3D V2.0插件采用Python 3.10研发，适配2024及以上版本的Abaqus软件，具备在Abaqus平台中基于CT断层扫描图像的三维重建功能，插件支持批量导入tif、tiff、png、jpg等格式的图像文件，推动了数字化建模技术与有限元仿真的融合。该插件通过集成化的图像处理流程，能够自动完成从CT图像导入、三维结构重构到有限元网格生成的全过程，显著提升了建模效率与操作便捷性。插件内置图像压缩算法，可通过调整参数兼顾模型精度与单元数量，使模型三维重建有限元模拟具备可行性。插件采用阈值分割方法，可精确区分灰度CT图像中的不同材料类型，具备两相材料的建模功能。案例展示

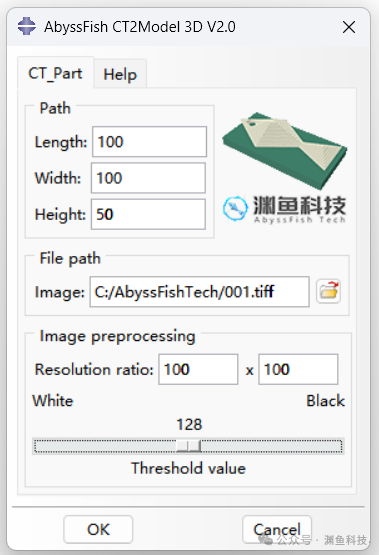

参数说明
在构建三维模型时，Length（长度）、Width（宽度）及Height（高度）分别代表了模型沿X轴、Y轴和Z轴方向的尺寸。具体来说，Length与Width对应于单张断层扫描图像的水平方向和垂直方向尺寸，而Height则表示断层扫描过程中样本沿扫描方向的尺寸。为实现CT图像的三维重建，需将断层扫描文件集中存放于同一文件夹内，并确保文件名按扫描顺序正确命名和排序。用户仅需将Image参数选择该文件夹中的任意一张图像，插件即可读取所有文件并完成三维模型的重建工作。考虑到原始CT图像可能具有较高的分辨率，直接使用这些高分辨率图像创建体素模型可能会导致网格单元数量过多，从而影响仿真效率。因此，插件提供了调整图像分辨率的选项Resolution ratio，以便简化模型结构。然而，降低分辨率可能导致细节信息丢失，用户应根据实际需求谨慎选择合适的分辨率比例。鉴于CT扫描结果通常以灰度图像形式呈现，且本插件支持双相材料分配功能，插件通过应用阈值分割技术可将原始图像转化为二值图，进而便于材料属性划分。适当调节阈值参数Threshold value可以控制黑白区域的比例，其中向左偏移阈值会扩大白色 区域范围，反之则增加黑色 区域占比。此步骤对于精确建立三维模型至关重要。更新日志
适用版本
插件可运行在Windows10、11系统上，支持Abaqus 2024及以上版本。
著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2025-05-18
