无损检测|未熔合未焊透裂纹影像特征及区别

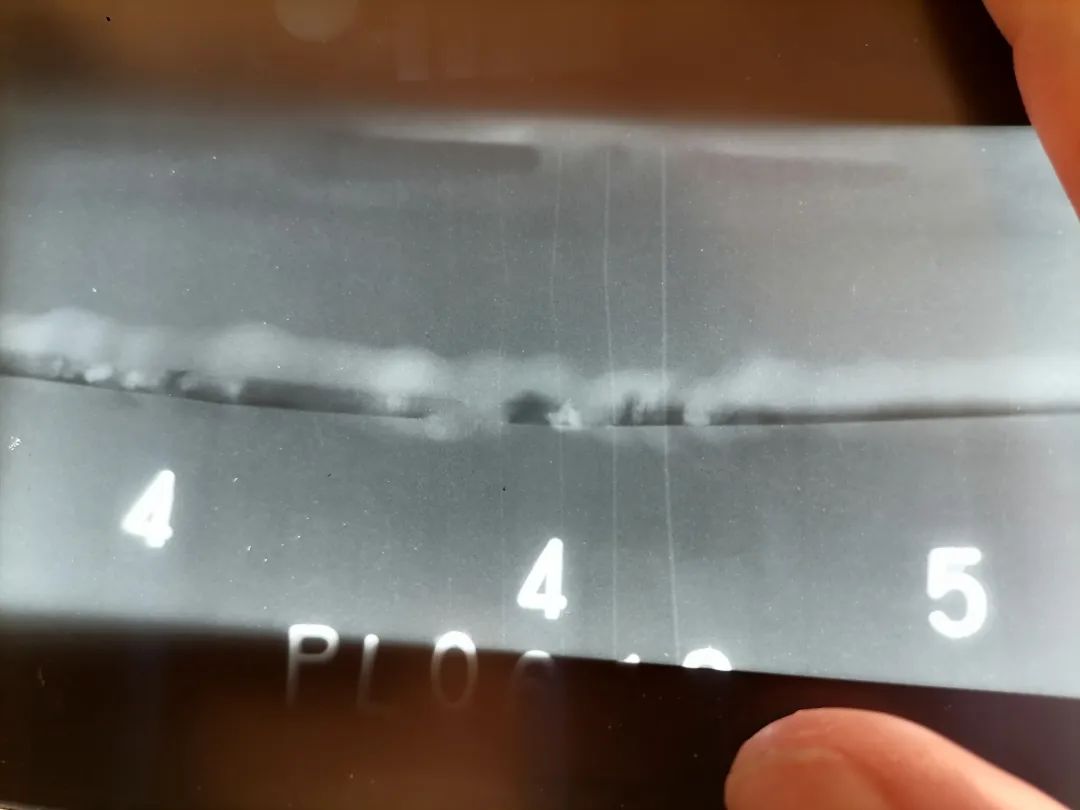

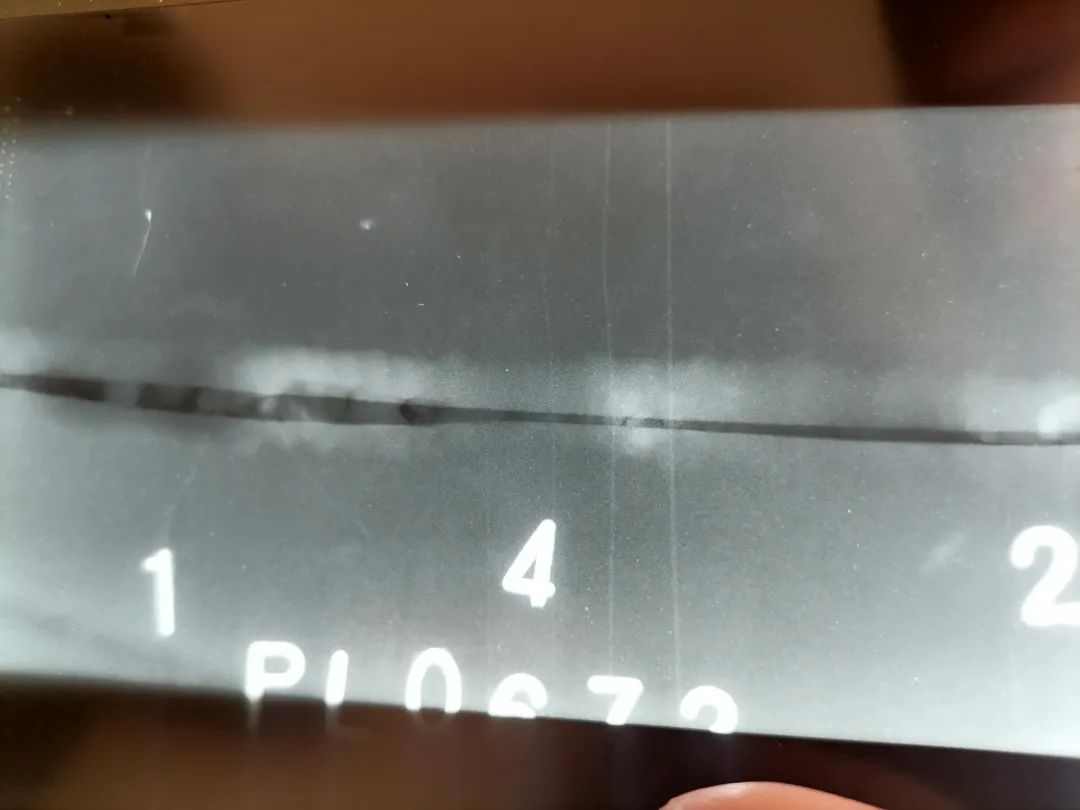

未熔合、未焊透以及裂纹这三种缺陷在底片判别时由于各种原因很难下结论，这个问题在几个无损检测群和焊接群经常有交流和讨论，以下是和无损检测专家老李的交流内容，希望能帮到大家。焊透：“透”指的是厚度方向上对接焊接头焊肉要完全贯透填满填实。在焊接接头中心面上预制时最窄间隙处，母材和焊丝（焊条）均发生熔化、凝固以及二次相变，最后上至该道焊缝余高表面，下至焊缝背面突出的内余高表面，母材与熔化的焊丝（焊条）形成完整的焊缝不留空隙。比如钝边2.5mm，如果只有2mm深度熔化后形成了焊缝，还缺0.5mm深形成了形状规则的空隙槽，这个在底片上就是一条有一定宽度两侧都直的直线条（如果手工打坡口有可能是弯曲线条），线条形态比较规则。

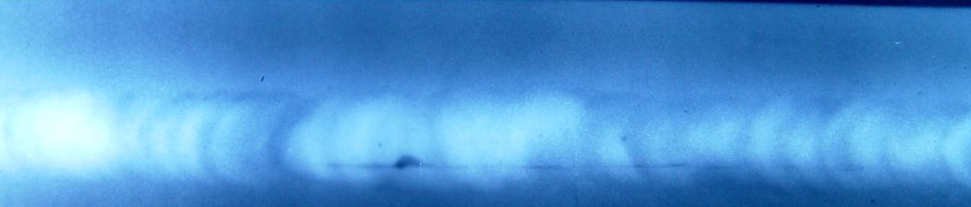

如果是未熔合，多在焊缝坡口面上与坡口面相接的上下焊层合围的三角截面空间里，也可能出现在相邻上下焊层里或左右相邻焊道之间，常常伴随条状夹渣，RT检测在底片上的影像，前者是条带状在近热影像区侧很直而对侧无明显边界形状弯曲；而后者就像有一定长度和宽度飘在RT底片上黑度不均匀的浮云。

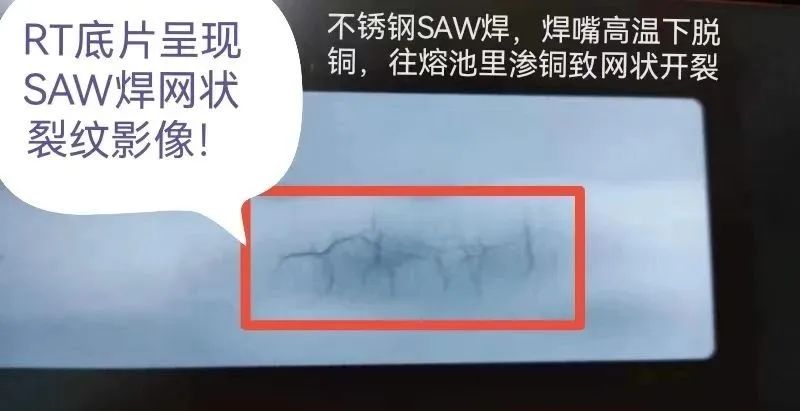

不管是单道焊还是多层多道焊，从所处的位置参考予以判别。与裂纹的区别，启裂处线条比较粗，止裂处比较细，沿长度和宽度观察裂纹RT影像当放大RT底片时（借助低倍放大镜），裂纹影像里呈细丝丝状给人棉絮状藕断丝连的感觉。

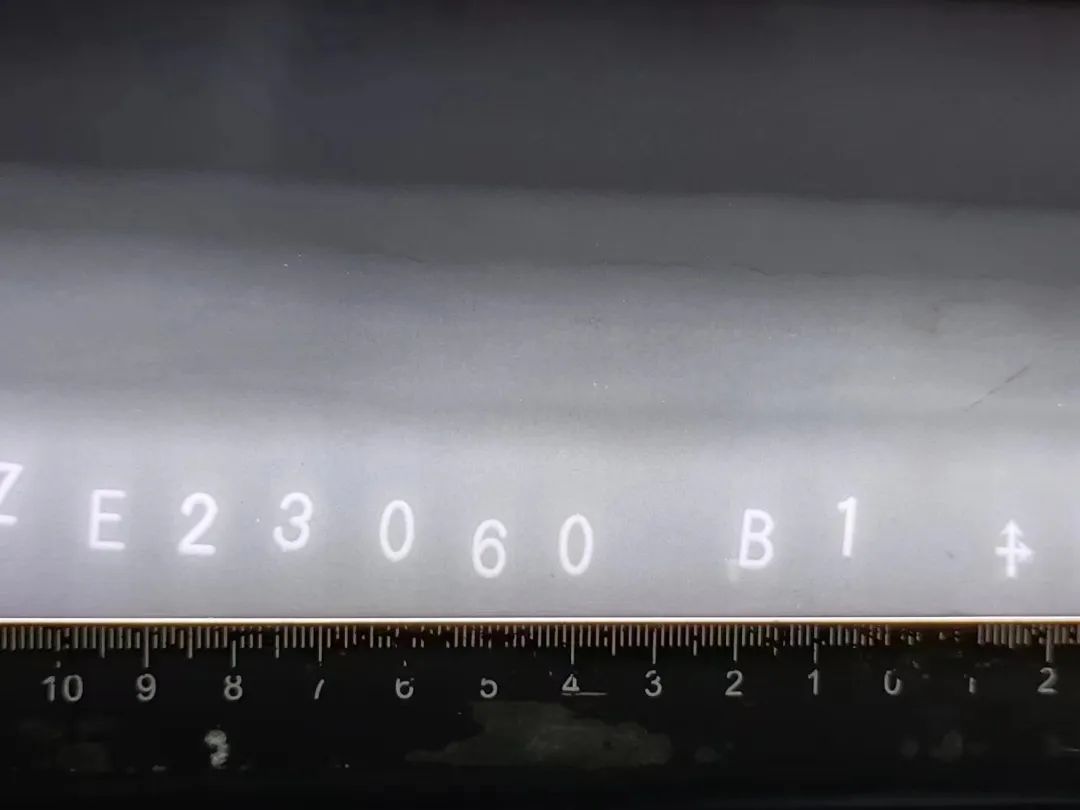

原始影像底片

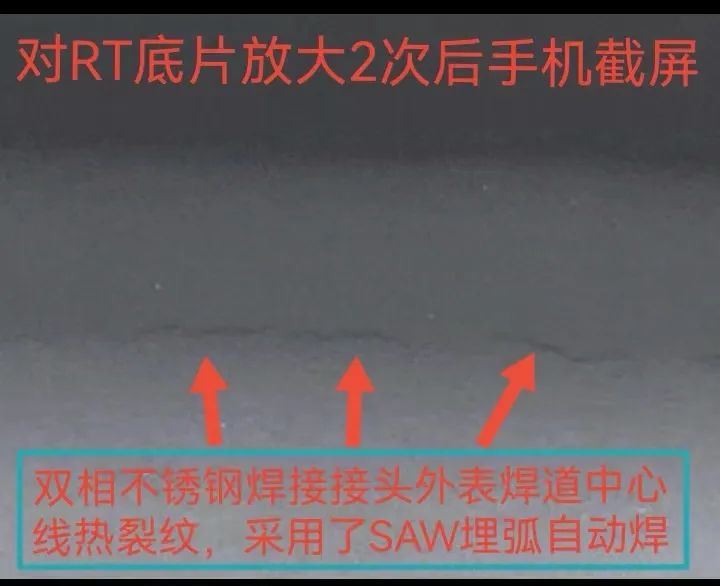

原始影像底片放大后在焊道中心发现有热裂纹
