未来汽车动力架构的革命：Schaeffler轮毂电机的机遇与挑战（附PPT原文）

3小时前浏览1

引言：轮毂电机为何成为行业焦点？

在电动汽车技术快速迭代的今天，“轮毂电机（In-Wheel Drive, IWD）”因其高度集成化和模块化设计，被认为是颠覆传统动力架构的潜在方案。舍弗勒（Schaeffler）最新发布的《未来汽车动力架构集成分析》白皮书，首次系统性地评估了轮毂电机在乘用车、物流车、自动驾驶接驳车等场景的应用潜力，并揭示了其技术优势与现实挑战。

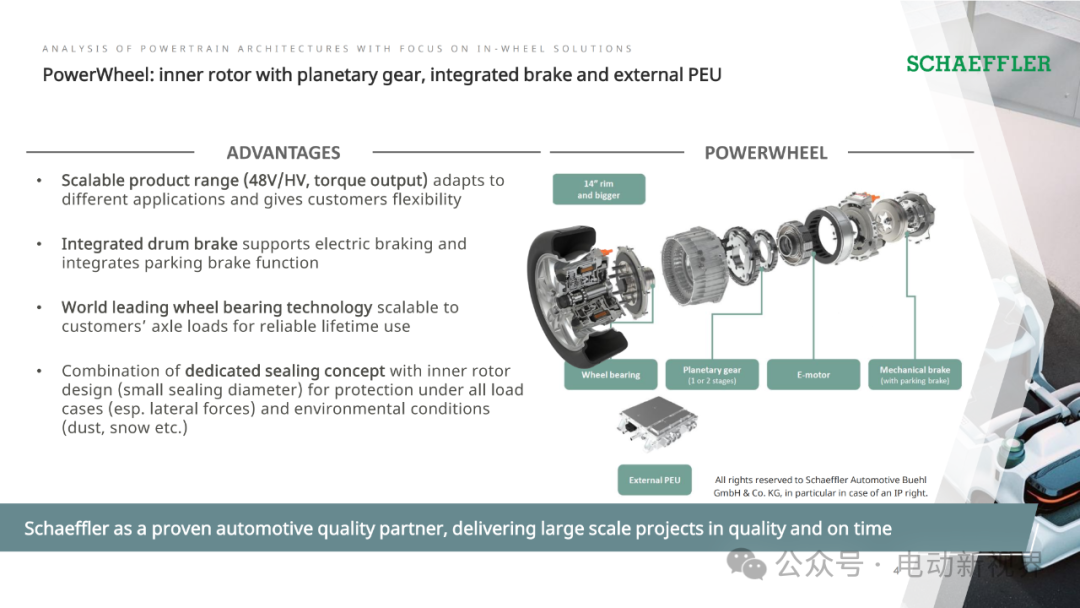

一、轮毂电机的技术突破：舍弗勒PowerWheel解决方案

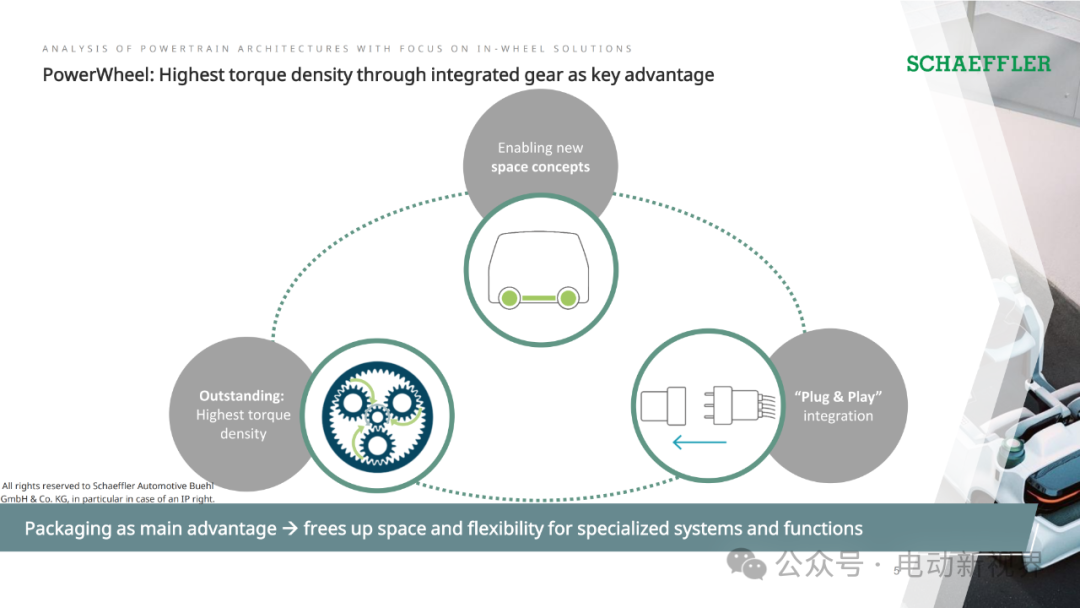

舍弗勒推出的PowerWheel是当前全球领先的轮毂电机技术，其核心设计包括：

内转子+行星齿轮
通过集成减速机构，实现超高扭矩密度（单位体积扭矩输出领先行业）。
一体化制动系统
内置鼓式刹车，支持电制动与机械制动冗余，并集成驻车功能。
密封与轴承技术
采用小直径密封设计，结合舍弗勒独家轮毂轴承技术，确保在泥沙、冰雪等极端环境下的可靠性。

技术优势：

即插即用（Plug & Play）
模块化设计可适配48V/高压系统，灵活匹配不同车型需求。
空间释放
取消传统传动轴、差速器等部件，为电池布局和座舱设计创造更多可能性。
高扭矩输出
行星齿轮的加持使单轮扭矩提升显著，尤其适合商用车辆和高性能车型。

案例：在物流车中，轮毂电机可节省底盘空间，使载货容积提升5%-10%。

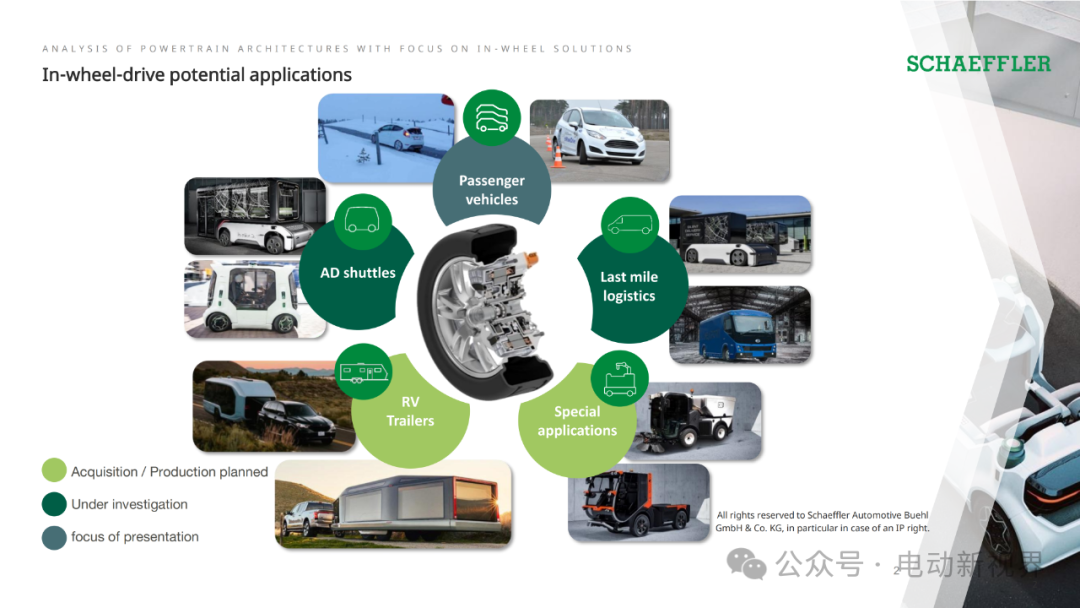

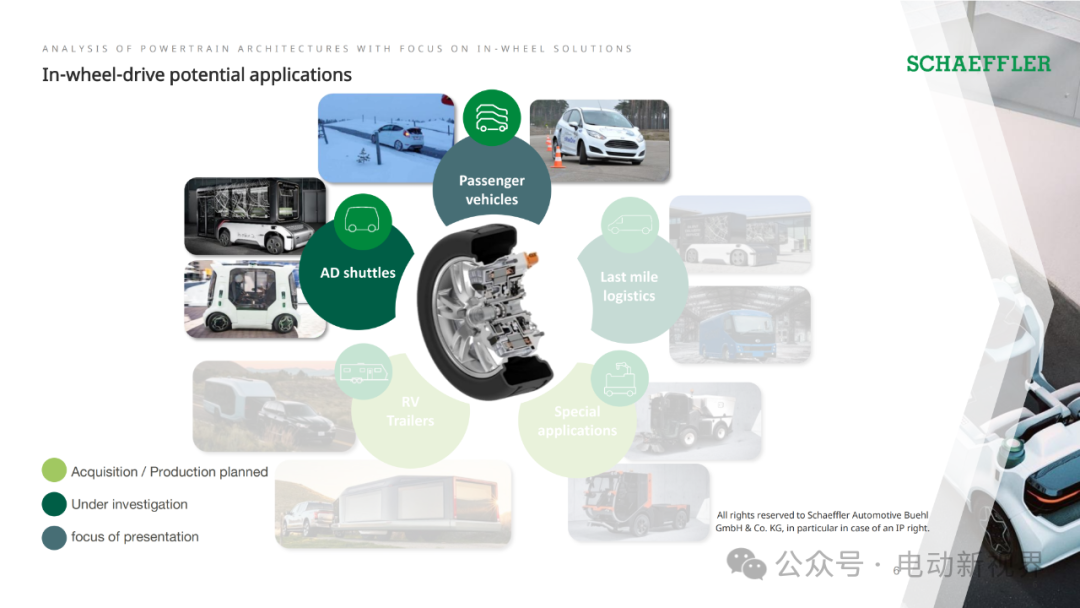

二、应用场景：谁需要轮毂电机？

白皮书将轮毂电机的潜在应用分为五类：

应用领域	现状	核心价值
乘用车	研发中（C/D级车试验）	扭矩矢量控制提升操控性
自动驾驶接驳车	已进入量产计划	简化底盘结构，支持灵活转向
末端物流车	部分车型量产	空间利用率优化，降低成本
房车/拖挂车	探索阶段	独立驱动助力脱困
特种车辆	清扫车等已商用	高扭矩适应复杂路况

关键结论：

乘用车领域，轮毂电机尚未展现出对传统电驱动桥（E-Axle）的压倒性优势，主要受限于成本与悬架适配。
特种车辆和物流车是当前最成熟的落地场景。

三、性能实测：舒适性与操控性如何平衡？

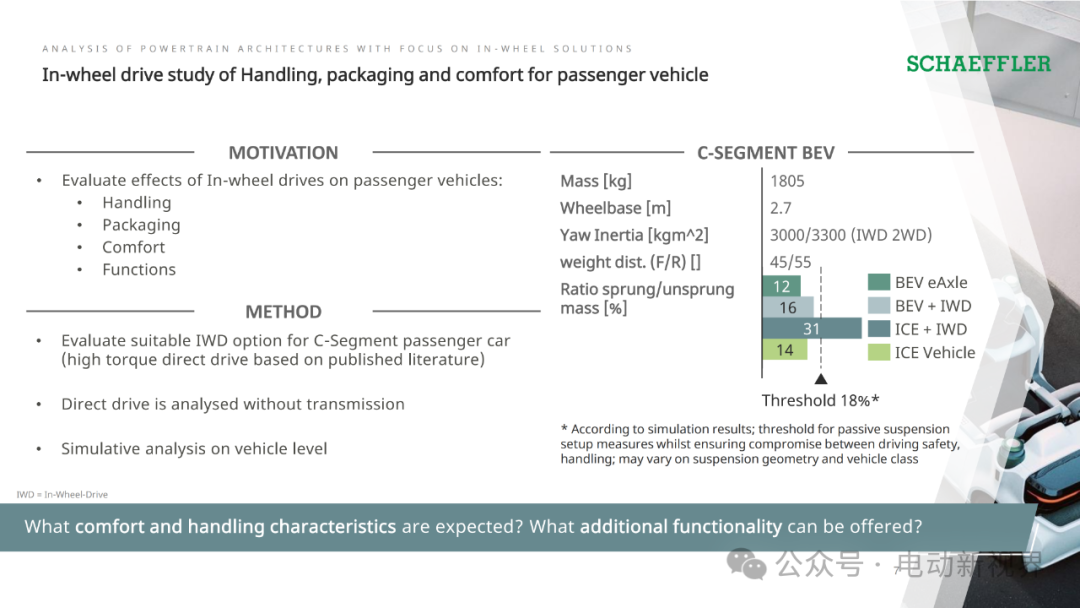

舍弗勒针对C级纯电动车（轴距2.7米，整备质量1805kg）进行了仿真对比，结果如下：

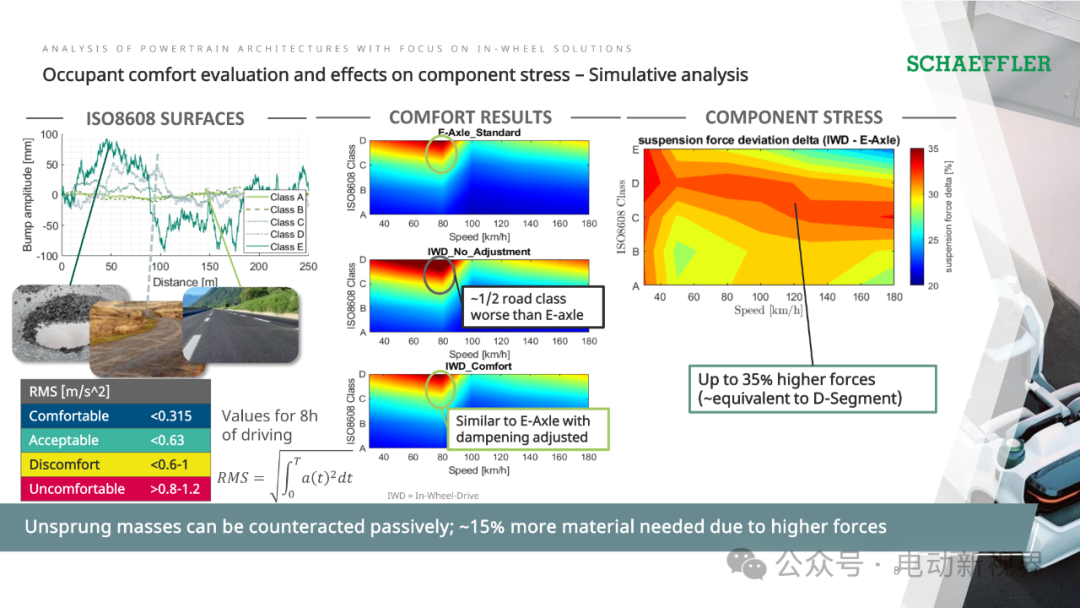

1. 舒适性挑战

簧下质量增加
轮毂电机导致单个车轮增重15%-18%，需通过强化悬架部件（材料用量增加15%）抵消震动。
实测数据

在ISO 8608标准路况下，轮毂电机车型的垂直振动加速度（RMS）比电驱动桥高约50%，接近“可接受”舒适度上限。
通过调整阻尼参数，舒适性可优化至与电驱动桥相当水平。

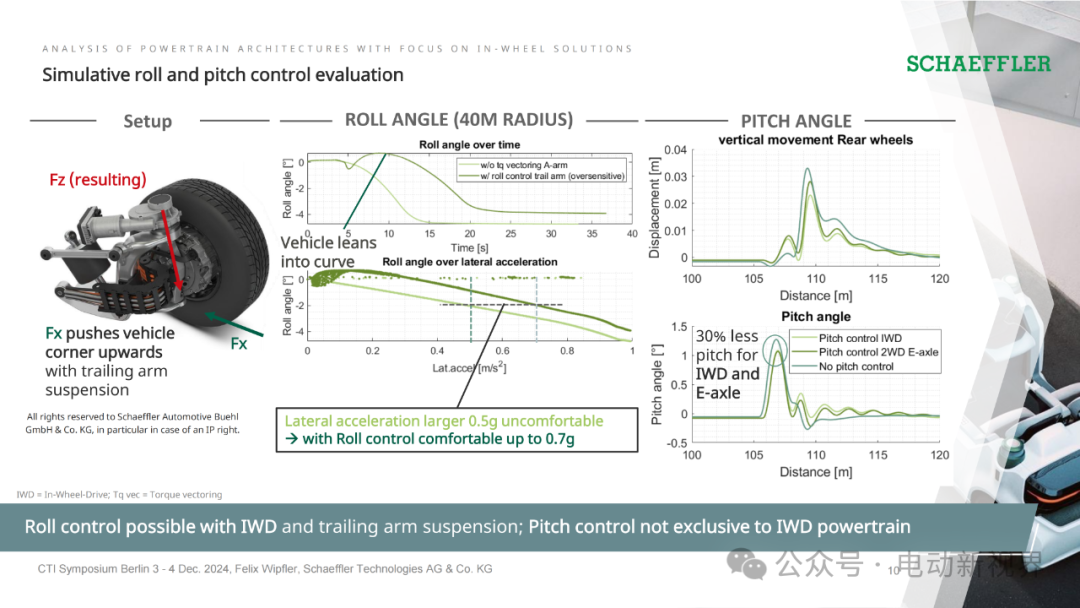

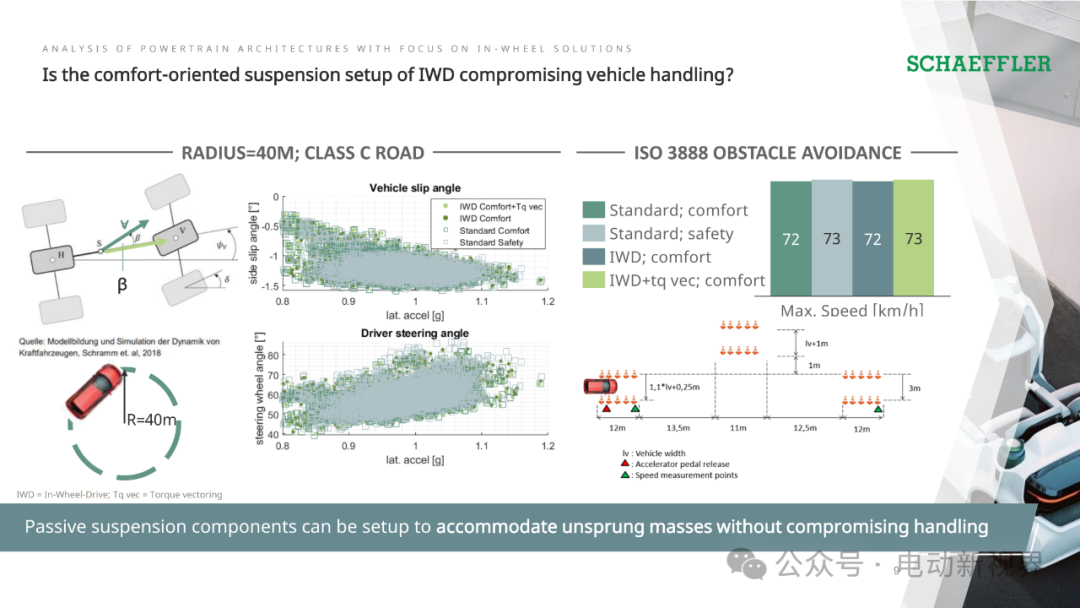

2. 动态操控表现

麋鹿测试（ISO 3888）
轮毂电机车型在被动悬架调校下，极限通过速度与电驱动桥车型持平（72-73km/h）。
扭矩矢量控制
独立控制单轮扭矩可进一步提升弯道稳定性（侧向加速度容忍度从0.5g提升至0.7g）。

工程师点评：轮毂电机对悬架设计提出更高要求，但通过软件控制（如主动侧倾抑制）可以弥补机械短板。

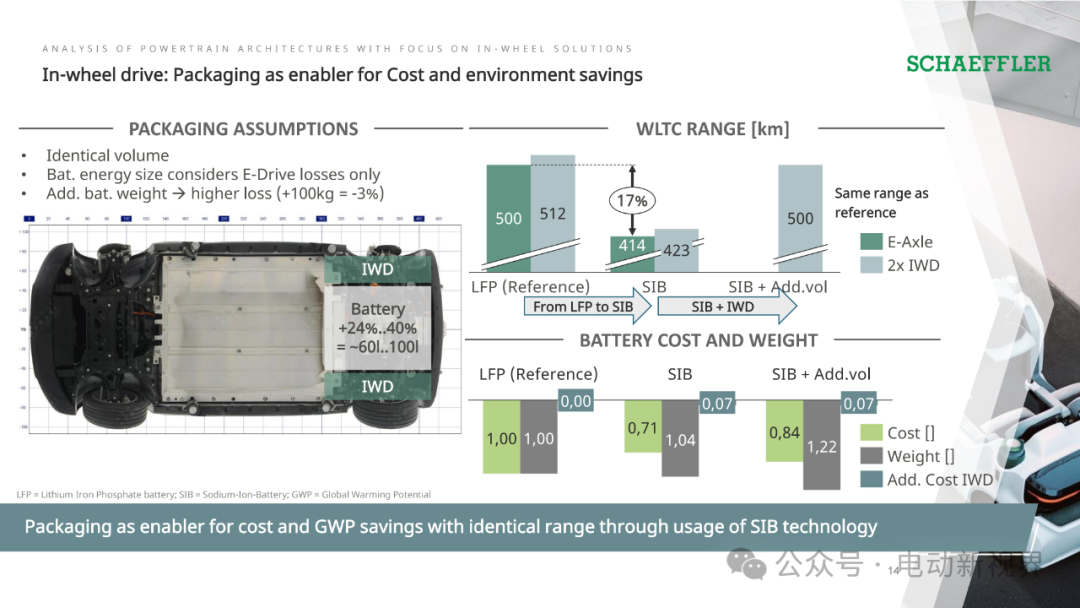

四、经济性与环保：钠离子电池的“救赎”

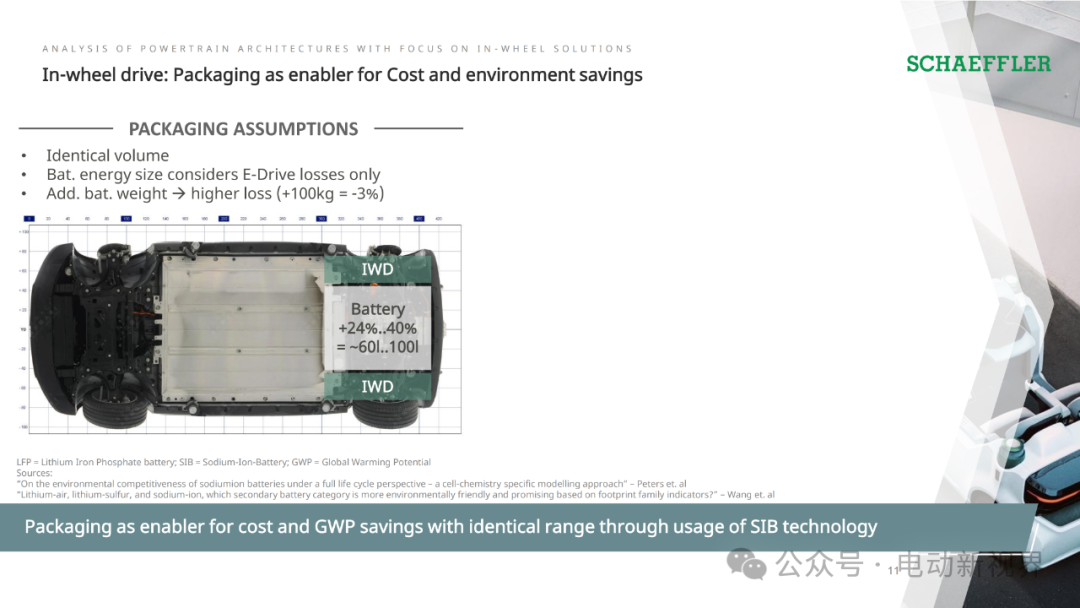

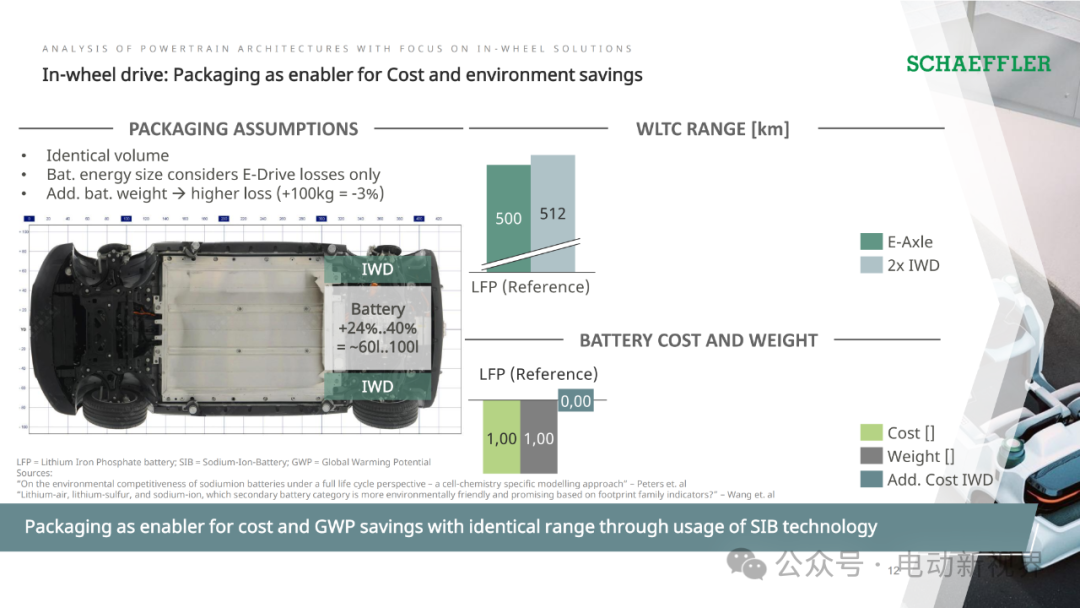

轮毂电机的空间节省优势，使得电池布局可以更灵活。白皮书提出了一种颠覆性方案：

钠离子电池（SIB）替代锂电（LFP）

SIB能量密度较低（续航减少17%），但通过轮毂电机释放的60-100L额外空间，可装载更大电池组，实现续航持平。
综合成本降低29%，重量减轻16%，且全生命周期碳排放减少（GWP降低）。

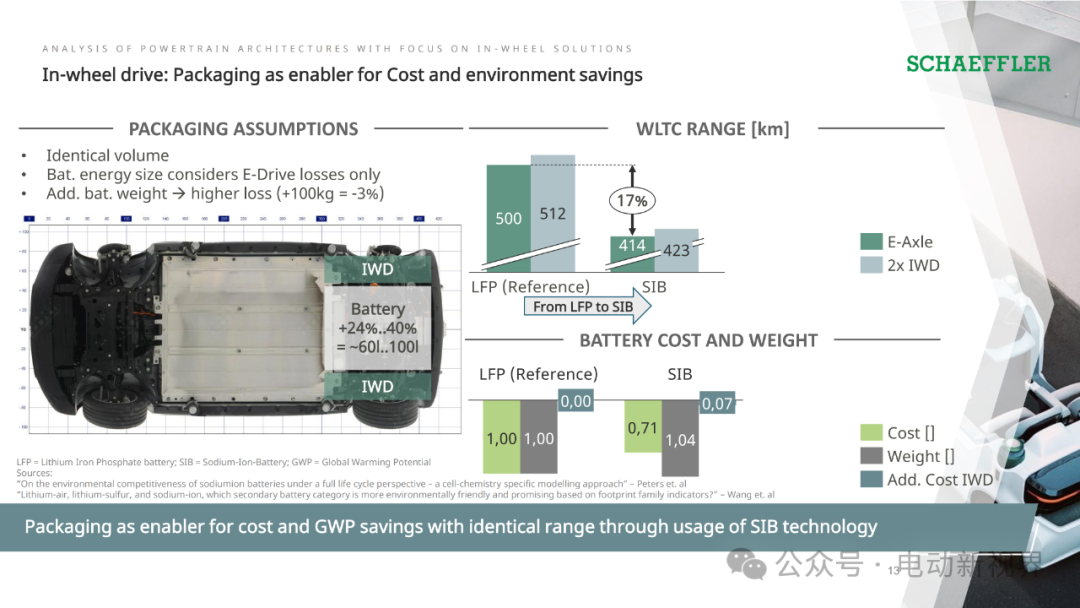

数据对比：

方案	续航（WLTC）	成本指数	重量指数
传统LFP+电驱动桥	500km	1.00	1.00
SIB+电驱动桥	423km	0.71	0.84
SIB+轮毂电机	500km	1.04	1.22

结论：轮毂电机与钠离子电池的组合，可能成为低成本、低碳排放的技术路径。

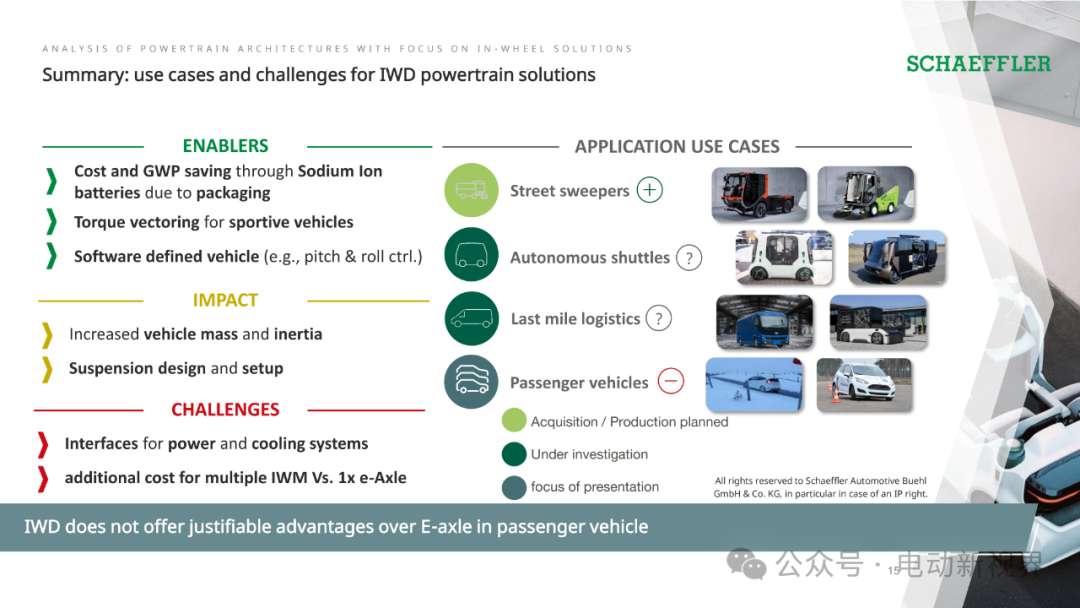

五、挑战与未来展望

尽管轮毂电机潜力巨大，舍弗勒仍指出三大关键瓶颈：

成本问题
四轮独立电机总成本仍高于单一电驱动桥。
热管理难题
制动与电机发热叠加，需创新冷却方案。
悬架适配
现有悬架系统需重新设计以应对簧下质量增加。

未来方向：

在物流车、特种车辆中优先推广。
通过规模化生产降低电机成本。
开发主动悬架系统与轮毂电机深度协同。

结语：轮毂电机的“破局”时刻尚未到来

舍弗勒的研究表明，轮毂电机在乘用车领域仍面临性价比与工程适配的权衡，但其在特殊场景的价值已获验证。或许正如白皮书最后所问：

“轮毂电机是否只是技术狂想？答案取决于我们如何定义‘未来车辆’的边界。”
