射频人学基带(10)--想想硬件原理图，再看看FPGA程序~





碎碎念





动动手指，关注公 众号并加星标哦

(1)

今天继续看杨博课程(见下面的海报)的第五讲。

说要用硬件思维来理解FPGA程序，所以，我盯着FPGA程序，然后脑子里想着以前画过的那些原理图。

当把每个段落一一映射以后，还真的大差不差地把加扰的程序给手搓复现出来。

（2）

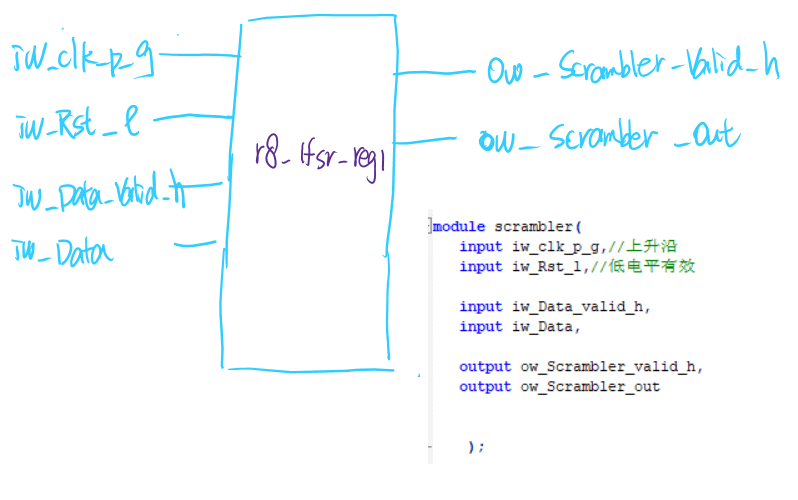

首先, module里面的input和output，可以看成是顶层框图的输入端和输出端。

而reg，就是寄存器。寄存器，在一个时钟拍(比如程序中时钟上升沿）时，接收数据；但是在下一个时钟拍，才会把数据输出。

下面的assign，就想象在原理图中，左右两侧直接相连。

(3)

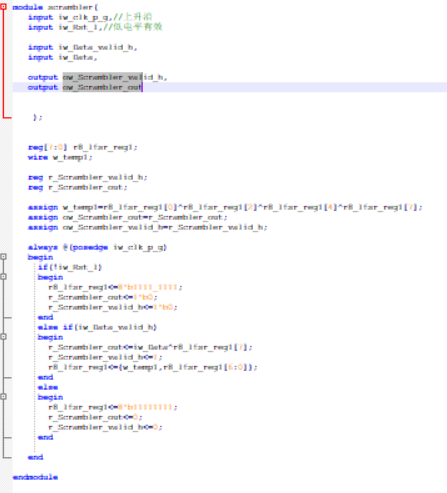

而在always @(posedge clk)里面的<=赋值，则表示，当时钟沿来时，表达式右侧的值都已计算完成，然后寄存器接收到这些值，但是在下一个时钟沿来时，才会输出（这点还需要再用程序来仿真验证一下）。

always里面的所有语句都是并行运行，可以想象成电路中所有的寄存器，在一个时钟节拍来的时候，同时动作，这样感觉也容易理解一些。

当程序一条一条写在always里面时，说它们是并行的，总是有点奇怪；但是如果把它们都想成电路，就通顺多了。
