医疗产品HDMI接口时钟辐射问题

4小时前浏览1

   前言

HDMI,即高清多媒体接口,是一种全数字化视频和声音发送接口,支持同时发送音频和视频信号,具有非常广泛的应用,现在的多媒体显示器,包括电视,机顶盒,笔记本以及投影仪等都有HDMI接口。

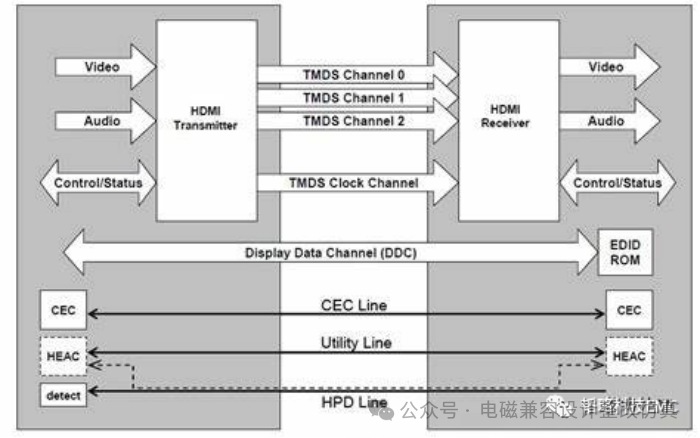

HDMI采用的是差分传动技术TMDS,由三组TMDS通道和一组TMDS clock通道组成,传输数据的数值("0"或者"1")由两脚间电压正负极性和大小决定,如下图所示:

由于接口存在对外高频时钟差分信号,HDMI的辐射问题经常让人头。下面让小编通过一个案例分享如何有效解决HDMI时钟辐射问题。

   案例背景

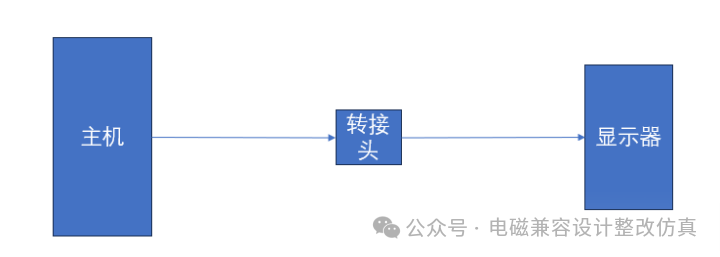

   产品是一个医疗移动操作台设备,HDMI信号链路如下所示,主机HDMI输出接口再通过防水连接转接头,再接到外部LCD显示屏这种应用在医疗系统里非常常见。

三   整改过程与分析

超标的频点148.5MHz297MHz445MHz594MHz742.5MHz891MHz刚好148.5MHz频点的倍频,超标达到15dB,非常高。通过频谱仪的近场扫描也可以发现,在接口以及显示屏这边的HDMI信号走线处,有明显的148.5MHz频点及其倍频的时钟单支。

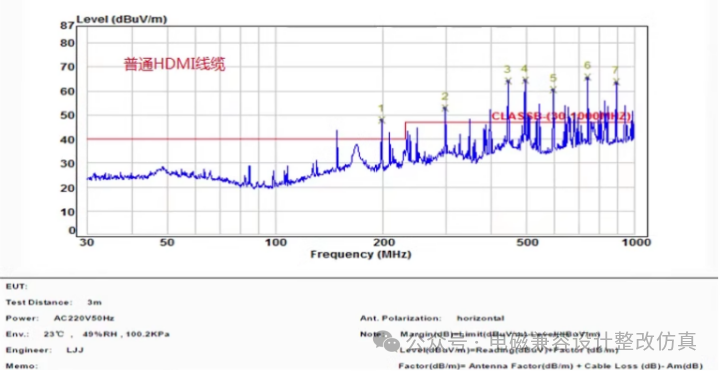

整改前测试数据如下:

整改措施

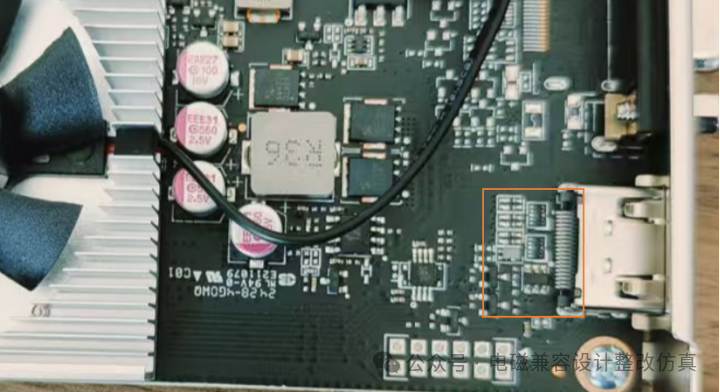

         对于HDMI2.0辐射问题,一般从PCB布线阻抗控制改善,电路上有共模电感和TVS如下图单板,电路设计比较成熟了行业里基本上HDMI接口电路都采用这种设计,共模电感一般预留设计,这里我们将差分时钟上的共模电感上件,但效果很有限,为什么呢?这里分析是因为HDMI接口的辐射是因为其中有一对为差分时钟,对外的辐射有很大一部分能量是差模辐射引超,所以共模电感效果有限,同时HDMI2.0速率达到18GHZ,因此电容不能加太大5PF左右,以减少时钟高次谐波辐射,因为目前超标太多,此手段有降低效果但还不够。

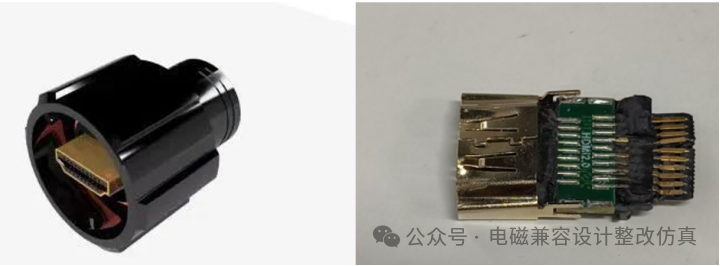

第二, 我们注意到所用到的防水连接器长这样。但这个连接器里面拆开是这样的,金属外壳其实并不是一体的,这里会影响屏蔽的连续性。

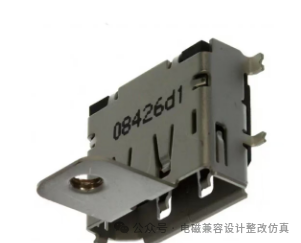

对于HDMI连接器行业里还有种带弹片可锁的连接器,以使连接器和机箱面板能够可靠搭接,如下图所示。这种有时候能极大改善单板内的共模噪声耦合到线缆辐射出来。

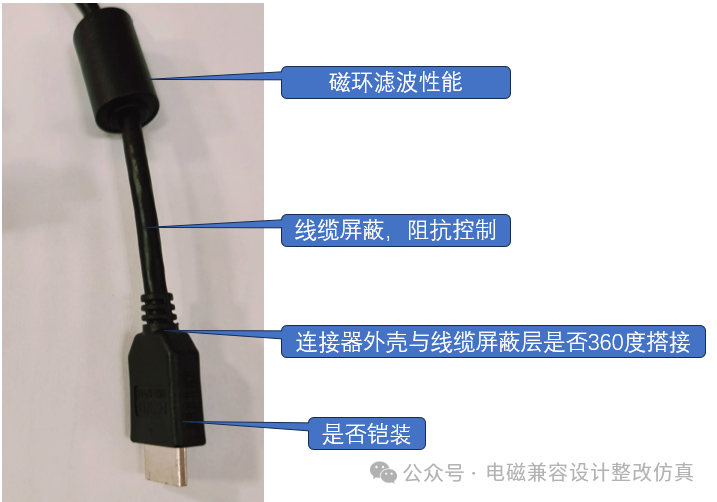

 通过转接头后就是HDMI线缆,线缆做为EMI辐射的天线,屏蔽是相当重要的,HDMI线缆性能的好坏,可以从这几块来看。

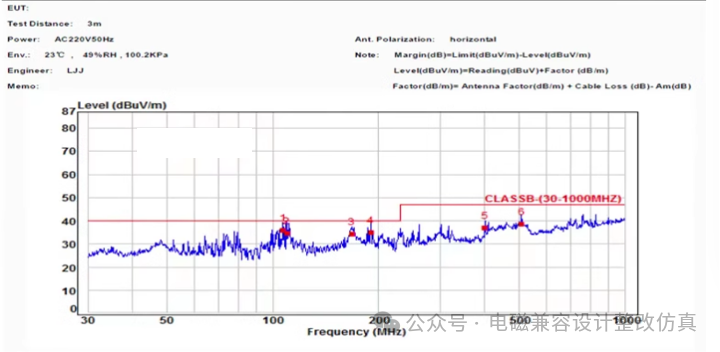

这里我们选用 医疗HDMI双屏蔽铠装电缆(型号JGhdmi101) 这款线缆。再进行测试,测试结果如下图:

 可以看到,148.5MHz及谐波频点基本没有了,降幅达到20dB

   总结

针对HDMI时钟辐射问题,好的layout是关键,后期整改主要起到查漏补缺的效果。本次案例中主要通过电缆进行改进的经验总结如下。

1PCB走线阻抗要连续100欧姆差分阻抗,换层少于两次

2HDMI 差分线上共模电感对辐射抑制效果很有限,可以不加。差分时钟上可以预约电容和电阻来调整阻抗和时钟信号谐波分量;

3、好的HDMI电缆(型号JGhdmi101)效果非常好可以降低20dB以上,减少单板和结构屏蔽上的成本投入

4HDMI电缆整个链路都要保持较好的屏蔽性能;

来源:硬件微讲堂
