再看subthreshold conduction,果真理解的深刻点了~

12小时前浏览2




碎碎念

以前,看razavi的subthreshold conduction部分,只是看他字面上的意思。
比如说,在MOS导通之前,其实MOS管处于“弱反型”的状态,还是有电流,而且电流与VGS呈指数关系。
至于为什么,那是不知道的。
但是,今天再看,嗯,脑子里浮现出能带图了,也算不枉费我花了这么多时间和脑细胞。
理解上也许还有问题,欢迎留言探讨,自动精选。




动动手指,关注公众 号并加星标哦

(1)

MOS管之所以能成为放大管,是因为MOS管在一定条件下,能形成一个沟道。

这个沟道,也被称为反型层,即inversion layer,也就是说沟道中的电荷和衬底中的多子电荷是相反的。

具体就是说,若sub是p-type,本来p-type sub中的多子是空穴(空穴是电子离开留下的空位),此时沟道则是由电子构成的;若sub是n-type,本来n-type sub中的多子是电子,此时沟道反而是由空穴构成的。

(2)

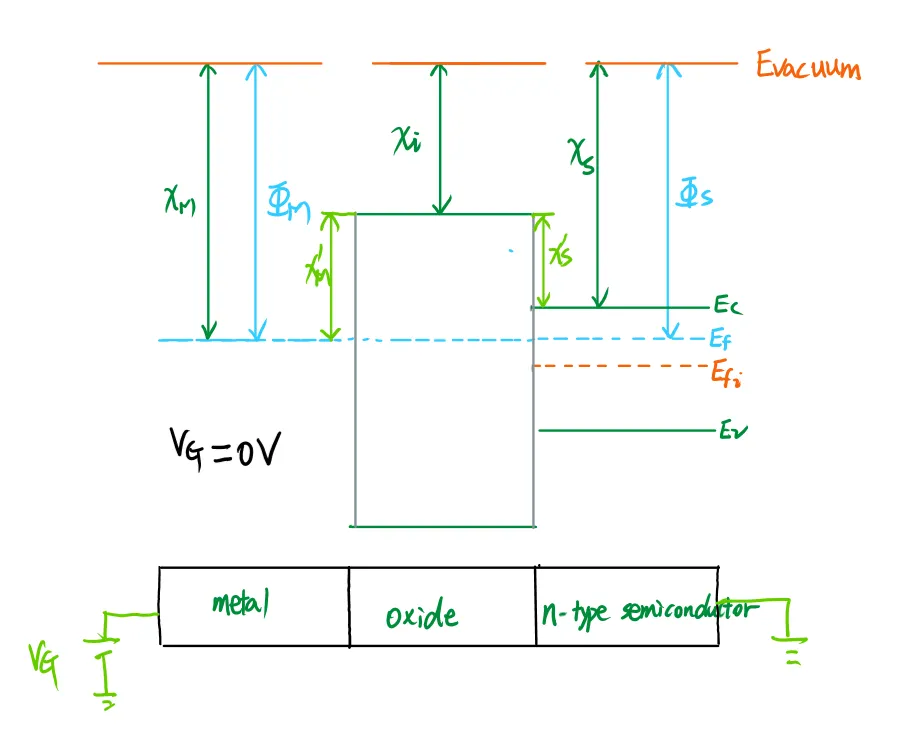

从能带图来理解MOS电容(一二三四集 合)可知,对于n-type衬底,若VG=0,能带图如下图所示。

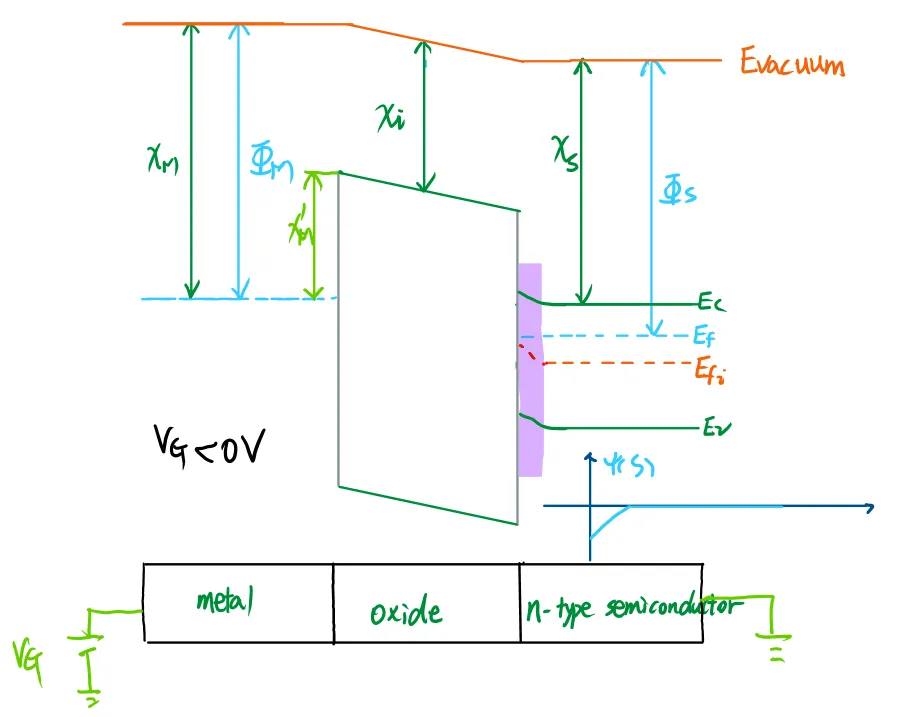

当VG<0时,能带图如下图所示。


关注上图中的紫色部分,以及紫色部分的右侧。

可以看到,在紫色部分,即oxide和n型半导体的接触面处,其费米能级已经接近本征半导体的费米能级Efi,也就是说,在接触面处,本来的n型半导体,没有那么n型了。

在紫色部分的右侧,还是n型本征半导体,Ef>Efi。

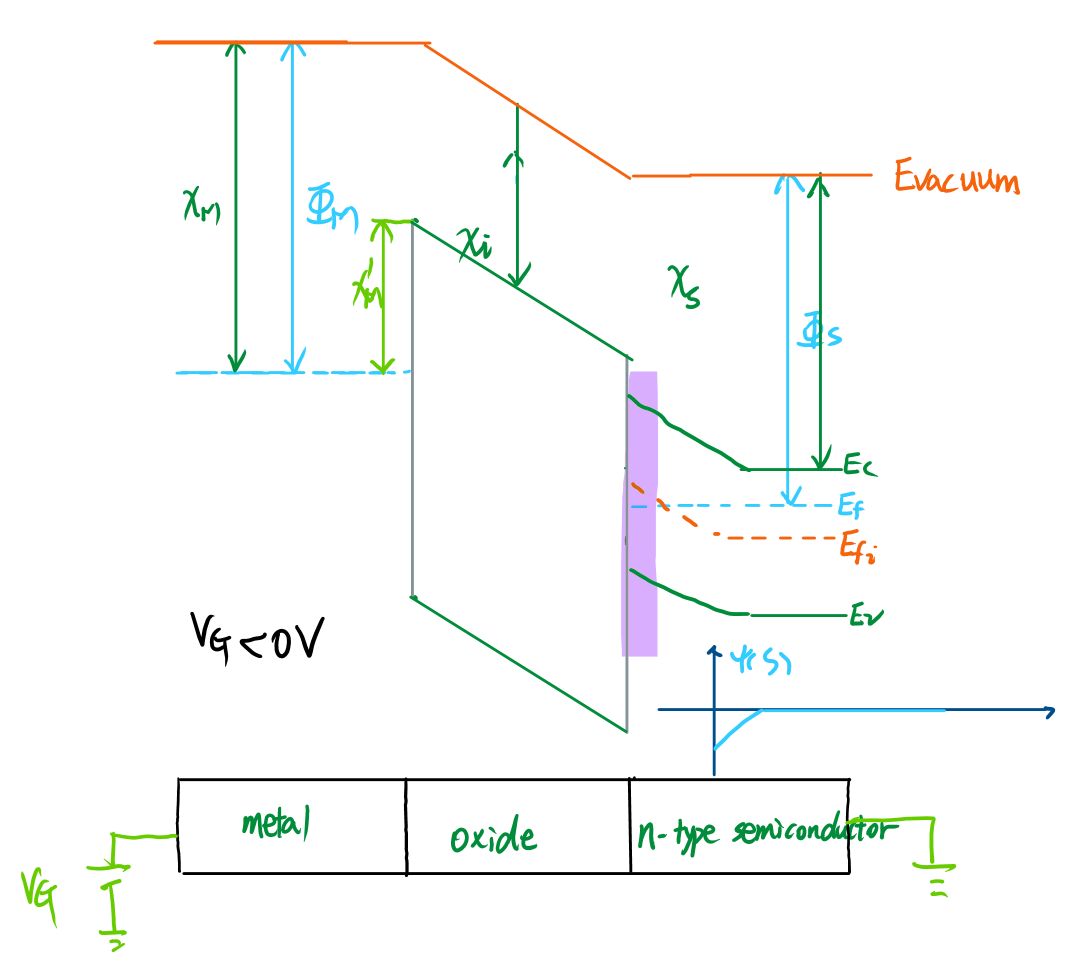

当VG进一步变负时,能带图如下图所示。

继续关注上图中的紫色部分,以及紫色部分的右侧。

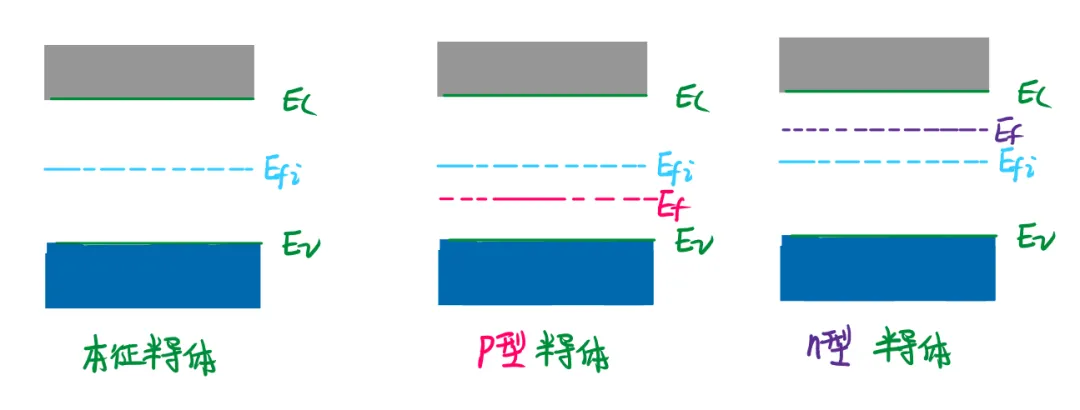

可以看到,在紫色部分,即oxide和n型半导体的接触面处,其费米能级已经小于本征半导体的费米能级Efi,也就是说,在接触面处,本来的n型半导体,变成p型半导体了。因为当为p型半导体时,Ef<Efi;当为n型半导体时,Ef>Efi。


在紫色部分的右侧,还是n型本征半导体,Ef>Efi。

(3)

文献[1]对MOS管的导通电压的定义是:the VTH of an NFET is usually defined as the gate voltage for which the interface is "as much n-type as the substrate is p-type"。也就是说,若为p-type sub,那反型层为n-type,且n-type中的电子数量等于p-type中的空穴数量;反之亦然。

在能带图中的表现,就是

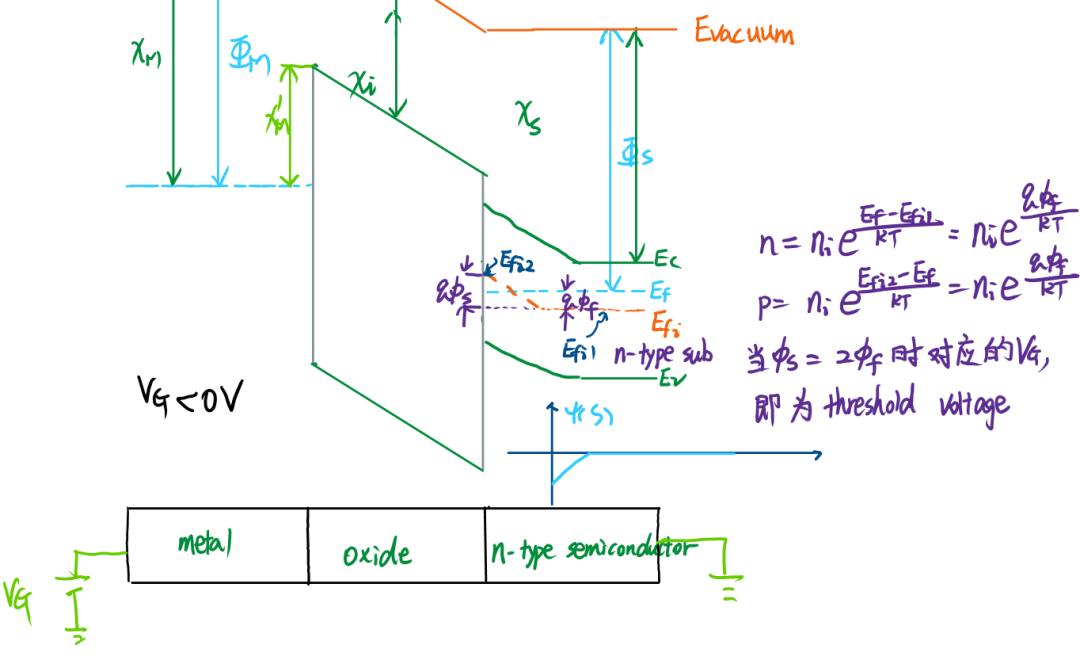

具体如下图所示。

而在到达这个点之前,其实在接触面处,早就开始有Efi2>Ef了,也就是说,已经慢慢是p-type了(若sub为n-type),即反型层已经有了,只不过相对来说,空穴数量要少一点,称为“弱反型层”,此时就称为“subthreshold conduction”。

参考文献:

[1] Behzad Razavi,Design of Analog CMOS Integrated Circuits,page 11
