一文读懂天线极化

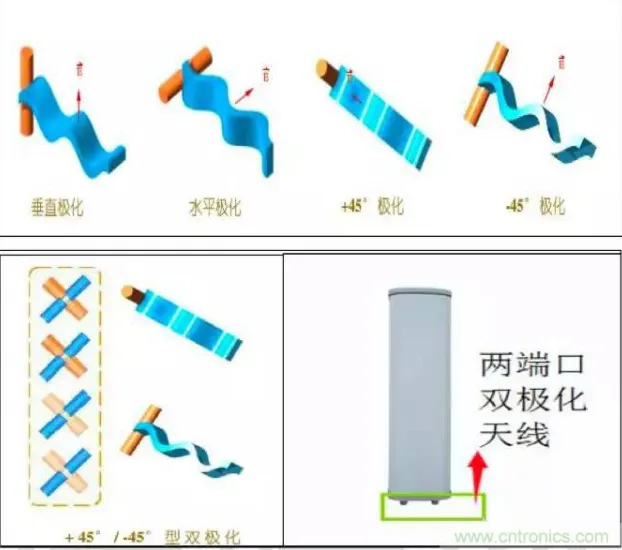

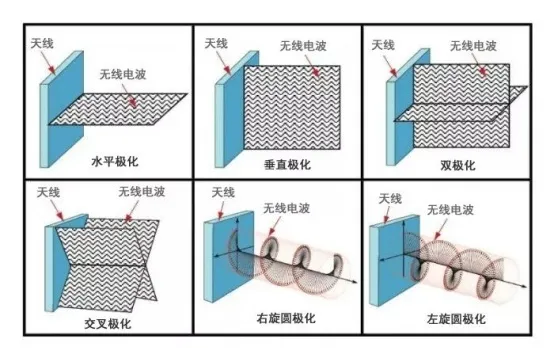

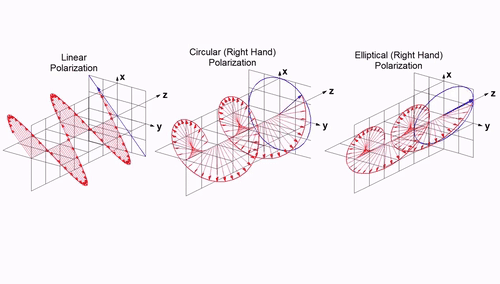

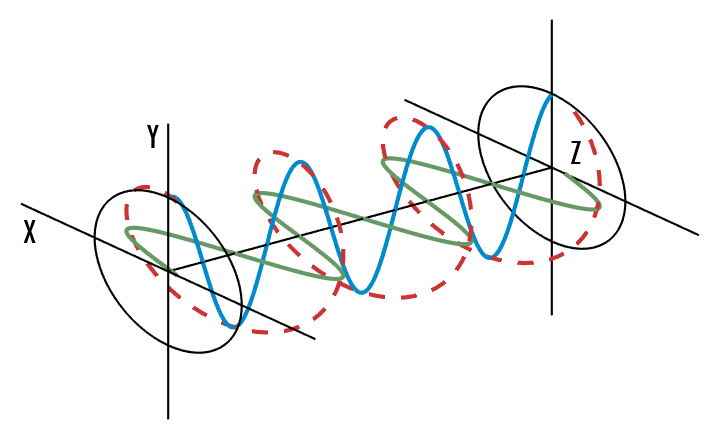

在深入探讨天线的极化匹配之前，首先需要对天线极化这一基础概念有清晰的认识。天线极化，本质上是指在天线辐射电磁波的最大辐射方向上，电场矢量端点随时间变化的运动轨迹 。这一概念或许有些抽象，我们不妨将其类比为一个舞者在舞台上的运动轨迹，不同的极化方式就如同舞者不同的舞蹈动作，各自具有独特的特点。天线极化主要分为三种基本类型：线极化、圆极化和椭圆极化。线极化是其中较为简单直观的一种极化方式，它又可进一步细分为水平极化和垂直极化。当电场矢量在空间的取向固定不变，且与地面平行时，我们称其为水平极化；而当电场矢量与地面垂直时，则为垂直极化。以常见的电视天线为例，如果它是水平放置的，那么它辐射出的电磁波就是水平极化波；反之，若垂直放置，则辐射垂直极化波。圆极化则为信号传输带来了更为独特的方式，其电场矢量的大小保持不变，但其末端在垂直于传播方向的平面上做圆周运动。根据电场矢量的旋转方向，圆极化又被分为左旋圆极化和右旋圆极化。想象一下，当你站在电磁波传播的方向上观察，如果电场矢量是顺时针方向旋转，那么这就是右旋圆极化；反之，若为逆时针旋转，则是左旋圆极化。在卫星通信中，常常会同时采用右旋圆极化和左旋圆极化两种模式传输信号，这样的设计可以使卫星通信容量增加一倍，充分展现了圆极化在提升通信效率方面的优势。椭圆极化可以看作是线极化和圆极化的一种综合形式，其电场矢量的大小随时间变化，末端的运动轨迹呈现为椭圆形，同样也有左旋和右旋之分。椭圆极化的特性使其在一些特定的通信场景中发挥着重要作用，例如在复杂的电磁环境中，椭圆极化波能够更好地适应信号传输的需求 。什么是极化匹配？理解了天线极化的概念后，极化匹配就不难理解了。极化匹配，简单来说，就是接收天线与发射天线具有相同的极化和旋向特性 ，只有这样，接收天线才能接收发射天线辐射出的全部能量，实现信号传输的最大化。这就好比一把钥匙开一把锁，只有极化特性这把 “钥匙” 与发射天线这把 “锁” 完美匹配，才能顺利开启信号传输的大门，让信号畅通无阻地传递 。以线极化为例，如果发射天线发射的是水平极化波，那么接收天线也必须设置为水平极化，才能实现最佳的信号接收效果。倘若接收天线采用垂直极化，就如同拿错了钥匙，无法打开信号传输的 “锁”，会导致信号传输效率大幅降低，甚至可能无法接收到信号。这种极化不匹配的情况，就像是两个使用不同语言的人交流，彼此无法理解对方的意思，信息传递自然会受到阻碍。在实际的通信系统中，极化匹配对于信号的稳定传输起着至关重要的作用。在卫星通信中，由于卫星与地面站之间的距离遥远，信号在传输过程中会受到各种因素的影响，如大气层的干扰、多径效应等。为了确保信号能够准确、稳定地传输，卫星天线和地面站天线必须实现良好的极化匹配。只有这样，地面站才能接收到卫星发射的微弱信号，并从中提取出有用的信息。如果极化不匹配，信号在传输过程中就会出现严重的衰减，导致通信质量下降，甚至中断通信 。极化匹配的作用极化匹配在整个通信系统中扮演着举足轻重的角色，它直接关乎信号传输的效率与质量。当发射天线与接收天线实现极化匹配时，就如同为信号搭建了一条畅通无阻的高速公路，信号能够高效地从发射端传输到接收端 。此时，接收天线能够最大程度地接收发射天线辐射出的能量，从而使信号强度达到最优状态。在移动通信中，手机天线与基站天线之间的极化匹配至关重要。只有两者的极化方式一致，手机才能接收到足够强度的信号，实现清晰流畅的通话和快速稳定的网络连接。如果极化不匹配，信号强度会大幅减弱，导致通话质量下降、网络卡顿甚至中断。极化匹配还与通信系统的抗干扰能力密切相关。在复杂的电磁环境中，存在着各种各样的干扰信号，这些干扰信号的极化方式往往与有用信号不同。通过实现极化匹配，接收天线可以有效地抑制这些干扰信号，提高信噪比，从而提升通信系统的抗干扰能力。在雷达系统中，极化匹配技术被广泛应用于区分目标回波和干扰信号。由于不同目标和干扰源具有不同的极化特性，雷达通过设计特定的极化接收方式，能够准确地识别目标回波，并抑制地杂波、雨雪等气象干扰以及人为干扰，提高目标探测的精度和可靠性 。从更宏观的角度来看，极化匹配对于整个通信系统的性能优化具有不可忽视的作用。在现代通信中，随着数据传输量的不断增加和对通信质量要求的日益提高，极化匹配技术的重要性愈发凸显。它不仅能够提高信号传输的效率和稳定性，还能为通信系统的容量扩展、覆盖范围提升等方面提供有力支持。在 5G 通信网络的建设中，极化匹配技术的应用有助于实现高速、大容量的数据传输，满足用户对高清视频、虚拟现实等业务的需求，推动通信技术向更高水平发展 。实现极化匹配的方法实现极化匹配并非一蹴而就，需要综合运用多种方法，以确保在不同的通信场景中都能达到最佳的信号传输效果。在选择合适的极化方式时，需全面考虑通信系统的要求、环境条件以及天线设计等多方面因素。若通信系统对极化方式有特定要求，如某些卫星通信系统规定必须使用圆极化，那么就应严格遵循系统要求来选择相应的天线极化方式 。在自由空间或远离反射物的开阔区域，线性极化天线往往是较为理想的选择，因为其结构相对简单，信号传输损耗较小。而在城市环境或复杂的传播环境中，由于存在大量的建筑物、地形地貌等反射物，多径效应和散射影响较为严重，此时圆极化天线则更具优势，它能够有效减少多路径干扰，保证信号的稳定传输 。调整天线方向也是实现极化匹配的关键步骤之一。在实际应用中，需要根据发射天线的位置和信号传播方向，精确调整接收天线的方向，使两者的极化方向尽可能一致。在地面卫星通信中，操作人员需要通过专业的设备，如卫星天线指向仪等，准确测量卫星的方位角、俯仰角和极化角，然后将地面接收天线调整到相应的角度，以实现与卫星天线的极化匹配。这一过程需要高度的精确性，任何微小的偏差都可能导致信号接收质量的下降。采用极化分集技术是实现极化匹配的又一有效途径。极化分集利用在同一地点两个极化方向相互正交的天线发出的信号可以呈现不相关的衰落特性进行分集接收 。目前，最常用的双极化天线多采用 ±45° 双线极化，即在收发端天线上安装 ±45° 极化天线，这样就可以把得到的两路衰落特性不相关的信号进行极化分集。在移动通信基站中，常常采用极化分集技术来提高信号的接收质量。通过同时接收水平极化和垂直极化的信号，并对这两路信号进行处理和合并，可以有效降低信号衰落的影响，提高通信的可靠性和稳定性 。影响极化匹配的因素在实际的通信环境中，极化匹配并非始终能保持理想状态，而是会受到多种因素的综合影响，这些因素如同隐藏在暗处的 “干扰源”，时刻考验着通信系统的稳定性和可靠性 。环境因素是影响极化匹配的重要因素之一。在城市环境中，高楼大厦林立，这些建筑物就像一个个巨大的反射镜，当电磁波在其中传播时，会不断地发生反射和折射。信号在遇到建筑物时，会被反射到不同的方向，形成多径传播。这就导致接收到的信号是由多个不同路径、不同极化方向的信号叠加而成的。原本发射的是单一极化的信号，经过多径传播后，信号的极化方向可能发生改变，变得复杂多样，从而使接收天线难以与发射天线实现完美的极化匹配 。在山区等地形复杂的区域，地形的起伏和地貌的变化同样会对电磁波的传播产生显著影响。山体的阻挡会使信号发生绕射，山谷的地形则可能会形成信号的聚焦或散射，这些都会改变信号的极化特性，增加极化匹配的难度 。信号在传播过程中的反射和折射现象也会对极化匹配产生不可忽视的影响。当电磁波从一种介质进入另一种介质时，会发生折射，根据折射定律，其电场矢量的方向会发生改变。如果发射天线发射的是水平极化波，在经过水面等具有一定介电常数的介质时，由于折射作用，电场矢量的方向可能会发生倾斜，不再是纯粹的水平极化。这种极化方向的改变会导致接收天线与发射天线之间出现极化失配，从而降低信号的接收强度 。信号的反射同样会改变极化方向。当电磁波遇到金属物体等强反射体时，反射波的极化方向可能与入射波不同，形成交叉极化分量。在通信系统中，这些交叉极化分量会成为干扰信号，影响接收天线对主信号的接收，降低极化匹配的质量 。天线的设计和性能也与极化匹配密切相关。不同类型的天线具有不同的极化特性，天线的结构、尺寸、形状等因素都会影响其极化方式和极化纯度 。一个设计不良的天线，可能会产生较大的交叉极化分量，即使在理想的环境中，也难以与发射天线实现良好的极化匹配。一些天线在制造过程中存在工艺误差，导致天线的实际性能与设计预期存在偏差，这也会影响极化匹配的效果。此外，天线的老化和损坏也会导致其极化特性发生变化，从而影响极化匹配。长期暴露在恶劣的自然环境中，天线可能会受到风雨侵蚀、紫外线照射等，这些因素会使天线的材料性能下降，导致天线的极化方向发生漂移，降低极化匹配的精度 。极化匹配的应用极化匹配技术在众多领域都有着广泛而深入的应用，它如同通信系统中的 “隐形纽带”，默默地支撑着各类通信设备的高效运行，为人们的生活和工作带来了极大的便利。在卫星通信领域，极化匹配的重要性不言而喻。卫星与地面站之间的通信需要跨越遥远的距离，信号在传输过程中会受到各种复杂因素的影响，如大气层的干扰、多径效应以及电离层的变化等。为了确保信号能够稳定、准确地传输，卫星天线和地面站天线必须实现良好的极化匹配 。在地球同步轨道卫星通信中，卫星通常采用特定的极化方式发射信号，地面站则需要根据卫星的极化方式，精确调整接收天线的极化方向和极化方式，以实现极化匹配。只有这样，地面站才能接收到足够强度的卫星信号，从而实现高质量的通信，保障卫星电视直播、卫星电话通信以及卫星数据传输等业务的正常开展。移动通信领域也是极化匹配技术的重要应用场景之一。随着智能手机的普及和移动互联网的快速发展，人们对移动通信的质量和速度提出了越来越高的要求。在城市中，高楼大厦林立，信号传播环境复杂，极化匹配技术在其中发挥着关键作用，它能够有效提高信号的接收质量，增强通信的稳定性。手机天线与基站天线之间的极化匹配直接关系到用户的通信体验。当手机处于移动状态时，其与基站的相对位置和方向不断变化，为了保证通信的连续性和稳定性，手机天线需要能够自适应地调整极化方式，以与基站天线实现极化匹配。一些高端智能手机采用了智能天线技术，通过内置的多个天线单元和先进的信号处理算法，能够根据环境变化自动调整天线的极化方式和方向，从而实现与基站的最佳极化匹配，提高信号接收强度，减少信号衰落和干扰，为用户提供流畅的通话和高速的数据传输服务 。在雷达系统中，极化匹配技术更是不可或缺。雷达通过发射电磁波并接收目标反射的回波来探测目标的位置、速度和形状等信息。由于不同目标对电磁波的散射特性不同，其反射回波的极化特性也各不相同 。通过利用极化匹配技术，雷达可以根据目标的极化特性，设计合适的极化发射和接收方式，从而有效地增强目标回波信号，抑制干扰信号，提高雷达的目标探测能力和识别精度。在军事雷达中，极化匹配技术被广泛应用于目标识别和分类。通过分析目标回波的极化特性，雷达可以区分不同类型的目标，如飞机、导弹、舰船等，甚至可以识别目标的具体型号和特征，为军事作战提供重要的情报支持。在气象雷达中，极化匹配技术则用于探测降水粒子的形状、大小和相态等信息，帮助气象学家更准确地预测天气变化 。展望未来，极化匹配技术在通信领域的发展前景极为广阔，尤其是在 5G、6G 等新一代通信技术中，将扮演更为关键的角色，引领通信技术迈向更高的发展阶段。在 5G 通信中，极化匹配技术已经得到了广泛应用，并且随着 5G 网络的不断建设和完善，其重要性还将持续提升。5G 网络对高速率、低时延和大容量的要求极为严苛，极化匹配技术能够在这些方面发挥重要作用。在 5G 基站与终端设备之间，通过优化极化匹配，可以提高信号的传输效率和稳定性，减少信号衰落和干扰，从而为用户提供更优质的通信体验。随着 5G 技术在物联网、工业互联网、智能交通等领域的深入应用，极化匹配技术将为这些新兴应用场景提供坚实的技术支持，推动各行业的数字化转型和智能化发展 。而对于正处于研发和探索阶段的 6G 通信技术，极化匹配技术有望取得更大的突破和创新。6G 通信将致力于实现更高速率、更低时延、更高可靠性以及更广覆盖的通信目标，这对极化匹配技术提出了更高的要求 。在 6G 通信中，可能会出现更复杂的信号传播环境和多样化的业务需求，极化匹配技术需要不断演进，以适应这些变化。未来的极化匹配技术可能会更加智能化，通过引入人工智能、机器学习等先进技术，实现对信号极化状态的实时监测和自适应调整，从而在各种复杂环境下都能确保发射天线和接收天线之间的最佳极化匹配 。研究人员也在探索新型的极化编码和调制技术，以进一步提高频谱效率和通信容量，这些技术的发展将为极化匹配技术带来新的机遇和挑战 。除了在 5G、6G 通信领域的发展，极化匹配技术在其他相关领域也将展现出巨大的潜力。在卫星通信方面，随着全球卫星互联网的建设和发展，对卫星与地面站之间的通信质量和可靠性提出了更高的要求，极化匹配技术将在其中发挥关键作用，确保卫星信号的稳定传输 。在航空航天通信中，极化匹配技术也将有助于提高飞行器与地面控制中心之间的通信效率和抗干扰能力，保障飞行安全 。注释：射频学堂原创或者转载的内容，其版权皆归原作者所有，其观点仅代表作者个人，射频学堂仅用于知识分享。如需转载或者引用，请与原作者联系。来源：射频学堂
