这家中国兵器下属工厂，如何用3DCC破解高精度光电公差难题？

场景描述：镜片装配间隙与光轴同轴度控制挑战——该客户光学系统对镜片间空气间隙及在变焦过程中的光轴一致性有极高要求，若装配精度不足，将影响成像清晰度和焦距稳定性。

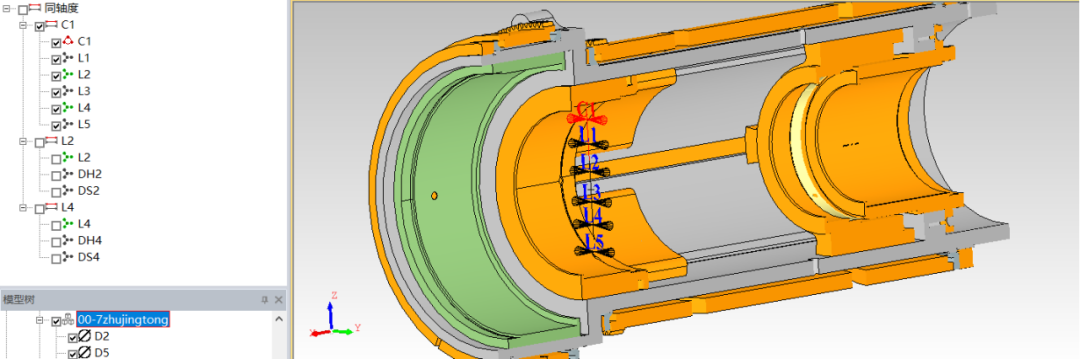

解决方案：借助多种建模方式，快速构建镜片组件的尺寸链及虚拟装配模型，准确模拟各类尺寸公差对光轴偏移的影响。通过“传递系数”和“误差贡献率”分析，识别影响同轴度的关键尺寸参数。重点控制“传递系数”及“贡献率”相对较大的尺寸，放宽其他影响程度较小的尺寸，实现制造成本降低与装配精度的平衡，提升整体可制造性和经济性。

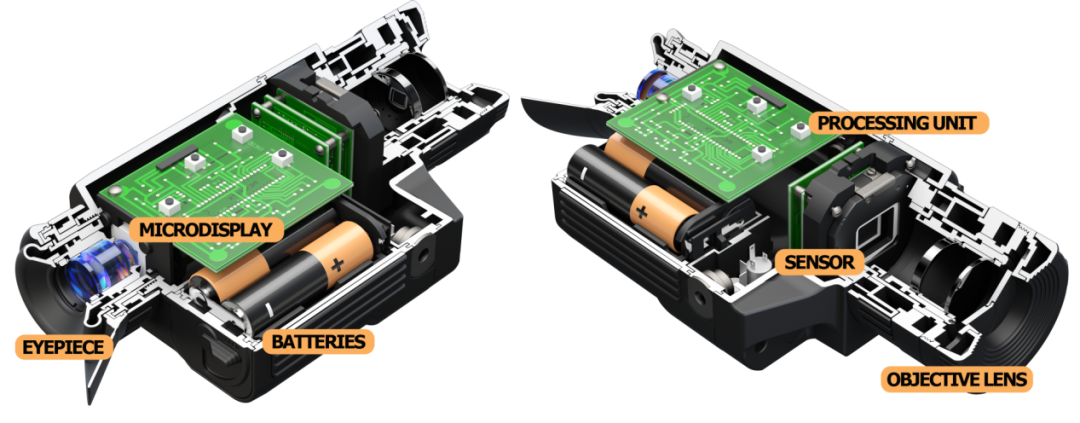

场景描述：红外模组支架定位误差影响图像稳定性——某型号红外夜视模组采用三点定位支架固定传感器组件，但实际装配后出现图像抖动和偏移，初步判断为支架定位孔误差引发姿态偏差。

解决方案：通过构建传感器支架与探测器组件的完整装配尺寸链模型，并设置“最大-最小定位间距差”作为关键控制指标进行功能分析。在模型中，评估每个定位孔及安装间隙的误差影响程度，找出误差敏感部位。最终建议优化定位孔公差分配方案、调整加工基准选取，并优化定位孔装配顺序，提升组件稳定性和图像一致性。

场景描述：光电整机拼接误差引发散热通道干涉——某整机需在紧凑空间内集成多功能模块。装配中发现，由于多个外壳模块拼接产生误差累积，导致内部散热风道安装受阻、空间干涉严重，进而影响散热性能。

解决方案：利用3DCC构建整机壳体拼接部位的全尺寸链模型，综合考虑壳体拼缝、加强筋、紧固件等结构误差源，并通过“虚拟装配”功能真实还原装配后内部空间状态，对潜在干涉进行提前识别。在此基础上，帮助设计人员优化拼接方式与结构细节，提出合理的装配基准设置。同时提供可行结构设计思路，确保散热模块顺利安装。
