如何正确认识射频集成电路?

6天前浏览424

RFIC,全称射频集成电路(Radio Frequency Integrated Circuit) ,是一种集成了射频电路和模拟电路的集成电路,专门用于处理射频信号。这里的射频,通常指的是 300KHz - 300GHz 的频率范围,涵盖了高频、甚高频和超高频,是无线通信领域最为活跃的频段。

从功能上看,RFIC 就像是无线通信设备的 “心脏”,负责将二进制信号转换成高频率的无线电磁波信号发射出去,在接收端又将接收到的电磁波信号转换回二进制数字信号,从而实现信息的无线传输。为了实现这些功能,它内部集成了多种关键组件,包括但不限于放大器、混频器、振荡器、调制器、解调器等。

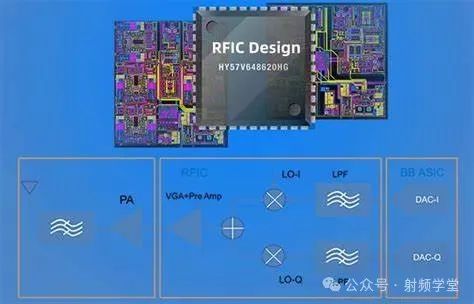

Introduction to RFIC Design - RayMing PCB

放大器在 RFIC 中扮演着信号 “增强器” 的角色,能够将微弱的射频信号放大到足够强度,以便后续处理或传输。比如在手机接收基站信号时,放大器就可以把极其微弱的信号增强,保证手机能清晰地解码出信息。混频器则像一个 “频率变换器”,它可以将射频信号与本地振荡信号进行混合,从而改变信号的频率,这对于信号的调制、解调以及频率转换等操作至关重要。振荡器的作用是产生稳定的高频振荡信号,为整个 RFIC 系统提供基准频率,就如同钟表的摆锤,为系统的运行提供稳定的 “节奏”。调制器和解调器则分别负责在发射端将信息加载到射频载波上(调制),以及在接收端从射频载波中恢复出原始信息(解调) ,实现信息的有效传输。

No.1 RFIC 的起源和发展

早期的射频电路主要以硅基双极晶体管分立器件为主,这些分立器件就像是一个个独立的 “小零件”,二极管、电感器、电容器等无源元件与之互连,并集成在 PCB(Printed Circuit Board,印刷电路板)上 ,从而形成射频混合集成电路。这种早期的电路形式,虽然能够实现一些基本的射频功能,但其体积庞大、功耗较高,且性能受到诸多限制。由于分立器件之间的连接需要占用较大的空间,导致整个电路的体积难以缩小,这在对尺寸要求日益严格的现代电子设备中显得尤为不利。分立器件的功耗较大,这不仅增加了能源消耗,还会产生较多的热量,对设备的稳定性和寿命造成影响。

随着无线通信技术的不断发展,对射频电路的性能和集成度提出了更高的要求,这种以分立器件为主的射频电路逐渐难以满足需求,于是,RFIC 的概念开始萌芽,人们希望通过将更多的射频功能集成在一个芯片上,来解决分立器件带来的诸多问题。

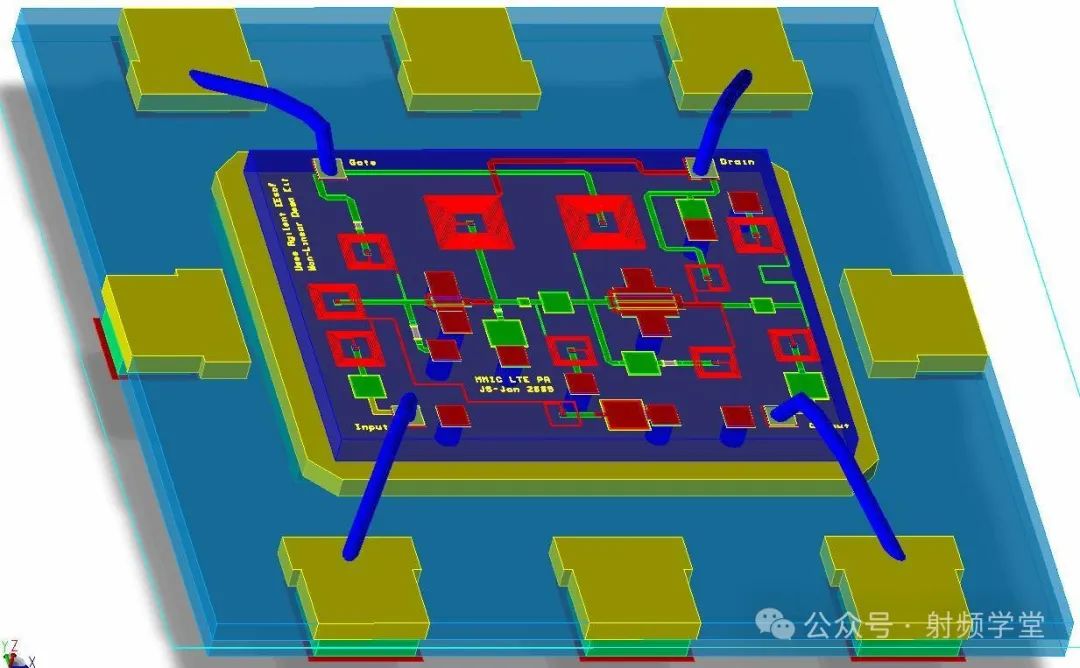

20 世纪 90 年代以来,IC 工艺技术取得了长足的进步,这成为了 RFIC 发展的关键转折点。随着技术的发展,RFIC 实现了由各种晶体管芯片与二极管、电感、电容等无源元件(或芯片)在陶瓷基板上的互连集成,然后对其进行小型化封装或微封装 。这一变革使得射频电路的尺寸大幅度缩小,快速取代了旧式使用分立器件的混合电路,使 RFIC 得到了长足的进步和发展,并推动了小型化封装及无线通信技术的飞跃发展。

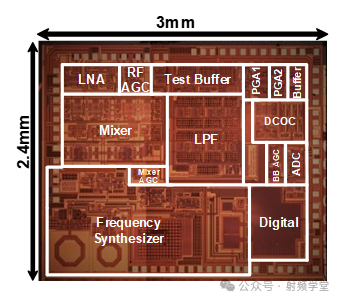

射频前端SoC(RF front-end SoC) | 模拟射频集成电路设计中心

在 IC 工艺技术的发展过程中,出现了多种关键技术,为 RFIC 的性能提升和应用拓展提供了有力支持。SiGe(硅锗)技术是在硅双极晶体管和 MOS 工艺基础上,通过将常规 Si 基区用 GeSi 合金应变层替代等办法制成 SiGe HBT(异质结晶体管)和应变沟道 PMOSFET 等 。这种技术的工艺成本低,且与现有工艺兼容性好,其器件的电流增益与 SiGe/Si 价带边差呈现指数关系,使得基区可以有很高的掺杂浓度,从而降低了器件的噪声系数。SiGe HBT 的 fT(特征频率)超过 200GHz,2GHz 下噪声系数小于 0.5dB ,不但可用于移动通信,还完全可满足局域网和光纤通信的要求,其最佳的应用领域是无线通信手机(特别是 3G 手机)的射频前端芯片及功率放大器模块,在无线接入、卫星通信、GPS 定位导航等领域也有广泛应用。

GaAs(砷化镓)技术也是射频领域的重要技术之一。与硅衬底相反,砷化镓衬底是半绝缘材料,不存在寄生电容、高损耗或低 Q 因子的局限性,其固有的射频性能比硅基双极型晶体管技术优越得多,并且适用于制造光电子集成晶体管,广泛应用于微波功率放大等领域。

CMOS(互补金属氧化物半导体)技术在 RFIC 的发展中也发挥了重要作用。CMOS 出现之初速度较慢,RF 电路多采用双极型器件,但随着半导体工艺以摩尔定律飞速进步,MOS 管的沟道长度大大缩小,其工作速度大为提高,功耗也大大下降,成为 RFIC 的一种经济性很好的平台。如今,随着各芯片制造跨入更先进的制程时代,CMOS 电路已经可以工作在更高的频率,这一进步可以实现更高数据率的无线通信芯片,服务于宽带无线通信系统和高数据率交换装置。

SOI(绝缘体上硅)技术采用在体硅材料中插入一层 SiO2 绝缘层的衬底结构,具有很高的工作频率,器件的 fT/fmax 可提高到毫米波工作频率的 3 - 5 倍,还可以实现集成电路堆叠(IC Stacking)结构,提高功率及能效比 。同时,SOI 衬底可降低寄生效应,使射频芯片的品质因数更高、损耗更低、噪声系数更好,提升产品的绝缘水平与线性度,并且可以将逻辑电路和控制电路集成在同一芯片上。目前,RF - SOI 技术在智能手机及 WiFi 等无线通信领域已逐步取代化合物工艺技术。

如今,全球 RFIC 市场呈现出蓬勃发展的态势,市场规模不断扩大。随着 5G、物联网等新兴技术的快速发展,RFIC 市场需求不断增长,推动市场规模持续扩大,智能手机、可穿戴设备、智能家居等消费电子产品的普及,也进一步拉动了 RFIC 市场的发展。有数据显示,2019 年全球 RFIC 市场规模达到约 200 亿美元,预计到 2024 年将增长至 300 亿美元,年复合增长率达到约 10% 。而在更长远的未来,随着技术的不断进步和应用场景的不断拓展,RFIC 市场有望继续保持增长趋势。

在全球市场中,不同国家和地区在 RFIC 领域呈现出不同的发展态势。美国、欧洲、日本等发达国家和地区在 RFIC 领域处于领先地位,拥有较高的市场份额。这些地区凭借其先进的技术研发能力、完善的产业链配套以及长期的技术积累,在高端 RFIC 产品和核心技术方面占据优势。美国的高通(Qualcomm)在射频芯片领域技术实力雄厚,其产品广泛应用于智能手机等移动设备中,在 5G 射频芯片市场具有重要地位;英特尔(Intel)也在不断加大在 RFIC 领域的研发投入,致力于提升其在通信和物联网等领域的竞争力。欧洲的一些企业在特定的 RFIC 应用领域,如汽车电子、工业控制等方面具有独特的技术优势。日本的企业则在半导体材料和制造工艺等方面的优势,为 RFIC 的发展提供了有力支持。

{"type":"load_by_key","key":"auto_image_0_0","image_type":"search"}

近年来,中国、韩国等亚洲国家在 RFIC 领域发展迅速,市场份额逐步提升。中国拥有庞大的消费电子市场和通信产业,为 RFIC 的发展提供了广阔的应用空间。在国家政策的大力支持下,中国的 RFIC 产业得到了快速发展,已经涌现出一批具有自主知识产权的优秀企业,如华为海思、紫光展锐等。华为海思在自主芯片设计方面取得了重要突破,其研发的射频芯片在性能和技术水平上不断提升,为华为的通信设备和智能手机提供了有力的支持;紫光展锐则通过收购和自主研发相结合的方式,不断完善芯片产品线,提升市场竞争力。韩国的三星(Samsung)和 SK 海力士等企业在半导体领域具有强大的实力,在 RFIC 领域也积极布局,不断推出高性能的产品,在全球市场中占据一席之地。

全球 RFIC 市场竞争激烈,主要厂商包括高通、英特尔、博通(Broadcom)、思佳讯(Skyworks)、Qorvo 等。这些厂商在技术研发、产品创新、市场拓展等方面具有较强实力,形成了较为稳定的竞争格局。高通凭借其在通信技术和芯片设计方面的优势,在智能手机射频芯片市场占据领先地位;博通在无线通信和网络领域的 RFIC 产品具有广泛的应用;思佳讯和 Qorvo 则在射频前端模块等领域具有较强的竞争力。随着新兴技术的不断涌现和市场需求的不断变化,RFIC 市场竞争将更加激烈,厂商需要不断加强技术创新和市场拓展,以保持竞争优势。

No.2 RFIC 的应用

5G、物联网、人工智能等新兴技术的快速发展,为 RFIC 带来了前所未有的机遇。5G 网络的建设和普及,对 RFIC 的性能和功能提出了更高的要求,同时也为其提供了广阔的市场空间。5G 通信需要更高的频率和更大的带宽,这就要求 RFIC 具备更高的工作频率、更低的噪声系数和更高的线性度,以满足 5G 通信对高速、低延迟数据传输的需求。为了实现 5G 网络中的大规模 MIMO(多输入多输出)技术,RFIC 需要集成更多的通道和更复杂的电路,这无疑推动了 RFIC 技术的创新和发展。据相关研究机构预测,随着 5G 网络在全球范围内的持续部署,5G 手机、基站等设备对 RFIC 的需求将呈现爆发式增长,预计在未来几年内,5G 相关的 RFIC 市场规模将达到数百亿美元。

物联网的兴起,使得各种设备实现互联互通,从智能家居中的智能家电、智能门锁,到工业物联网中的传感器、控制器,再到智能交通中的车载设备等,都离不开 RFIC 的支持。物联网设备数量的快速增长,为 RFIC 市场带来了巨大的发展潜力。市场研究机构预计,到 2025 年,全球物联网设备连接数量将超过 500 亿台,这将为 RFIC 创造一个庞大的市场。智能家居领域,RFIC 可以实现智能家电之间的无线通信和远程控制,用户可以通过手机 APP 远程控制家中的灯光、空调、电视等设备,提升生活的便利性和舒适度;工业物联网中,RFIC 能够帮助传感器将采集到的数据实时传输到云端进行分析和处理,实现工业生产的智能化管理和优化,提高生产效率和产品质量。

人工智能技术的发展也为 RFIC 带来了新的应用场景。在智能语音助手、图像识别设备等人工智能产品中,RFIC 负责实现数据的无线传输和处理,为人工智能技术的应用提供了硬件基础。智能音箱中的语音交互功能,需要通过 RFIC 将语音信号传输到云端进行识别和处理,然后再将处理结果传输回智能音箱,实现与用户的实时交互。随着人工智能技术的不断进步,对 RFIC 的性能和功能要求也将不断提高,这将进一步推动 RFIC 技术的发展和创新。

智能手机、可穿戴设备、智能家居等消费电子产品的普及,也进一步拉动了 RFIC 市场的发展。智能手机作为人们生活中不可或缺的工具,对 RFIC 的需求持续增长。随着手机功能的不断丰富,如高清摄像头、5G 通信、NFC(近场通信)等,对 RFIC 的性能和集成度提出了更高的要求。为了实现手机的轻薄化和多功能化,RFIC 需要集成更多的功能模块,如射频前端模块、功率放大器、滤波器等,同时还要降低功耗和成本。据统计,全球智能手机出货量每年仍保持在数十亿部的规模,这为 RFIC 市场提供了稳定的需求支撑。

可穿戴设备如智能手表、智能手环、无线耳机等,近年来市场需求也呈现出快速增长的趋势。这些设备需要小巧、低功耗的 RFIC 来实现数据的传输和处理,以满足用户对便捷、舒适的使用需求。智能手表需要通过 RFIC 与手机进行蓝牙连接,实现消息提醒、运动数据同步等功能;无线耳机则需要 RFIC 实现音频信号的无线传输,提供高品质的音乐体验。随着人们对健康和运动的关注度不断提高,可穿戴设备的市场前景十分广阔,这也为 RFIC 带来了新的发展机遇。

智能家居市场的快速发展,也为 RFIC 创造了大量的需求。智能家居设备通过 RFIC 实现互联互通,构建智能化的家居环境。智能灯泡、智能窗帘、智能摄像头等设备,都需要 RFIC 来实现无线控制和数据传输。随着智能家居市场的不断成熟和普及,RFIC 在该领域的应用将更加广泛,市场规模也将不断扩大。

No.3 RFIC 的挑战

尽管 RFIC 面临着诸多发展机遇,但在其发展过程中,也面临着一系列挑战。

在设计和制造方面,RFIC 面临着诸多技术难题。随着无线通信技术的不断发展,对 RFIC 的性能要求越来越高,这使得 RFIC 的设计和制造难度不断加大。在高频段工作时,信号干扰问题日益严重,不同频段的信号之间容易相互干扰,影响 RFIC 的正常工作。为了解决这一问题,需要采用更加先进的屏蔽和滤波技术,增加电路的复杂性和成本。信号在传输过程中的损耗也会增加,导致信号强度减弱,影响通信质量。这就要求在设计和制造过程中,采用低损耗的材料和优化的电路结构,以减少信号损耗。

散热问题也是 RFIC 在设计和制造过程中需要面对的重要挑战之一。在高频工作时,RFIC 会产生大量的热量,如果不能及时有效地散热,会导致芯片温度升高,影响其性能和可靠性,甚至可能导致芯片损坏。为了解决散热问题,需要采用高效的散热技术,如散热片、热导管等,这会增加设备的体积和成本。随着设备的小型化趋势,如何在有限的空间内实现高效散热,成为了 RFIC 设计和制造中的一大难题。

成本也是 RFIC 发展过程中需要考虑的重要因素之一。RFIC 的研发和生产成本较高,这在一定程度上限制了其市场应用和推广。特别是在一些对成本敏感的应用领域,如物联网设备、消费电子产品等,成本问题尤为突出。为了降低成本,需要不断优化设计和制造工艺,提高生产效率,同时加强供应链管理,降低原材料采购成本。随着市场竞争的加剧,企业需要在保证产品性能的前提下,不断降低成本,以提高产品的市场竞争力。

行业标准不统一也是 RFIC 发展面临的一个问题。不同的地区、不同的应用领域,对 RFIC 的标准和规范要求不尽相同,这给 RFIC 的研发、生产和应用带来了一定的困难。在物联网领域,由于涉及到众多的设备和系统,不同设备之间的通信和兼容性问题需要通过统一的标准来解决。如果行业标准不统一,会导致不同厂商的产品之间无法互联互通,影响物联网的发展和应用。因此,加强行业标准的制定和统一,促进不同厂商之间的合作与交流,对于推动 RFIC 的发展具有重要意义。

尽管面临着诸多挑战,但随着技术的不断进步和创新,以及市场需求的不断推动,相信 RFIC 行业能够克服这些困难,实现更加快速和健康的发展。
