挠度曲线微分方程的应用

21天前浏览561



力学概念| 推导挠度曲线的微分方程

有限元计算只能得到梁单元两端的节点位移和内力,单元任意截面的位移和内力需要通过插值得到。

梁的挠曲线近似微分方程为

弯矩  、剪力  和载荷集度  之间的微分关系

式(1)对  求导并结合(2)(3)得

由式(5)可以看出,如果在梁的某一区间  上载荷集度  为0,则挠曲线方程为关于  的三次多项式;如果载荷集度  为非零常数,则挠曲线方程为关于  的四次多项式;如果载荷集度  为关于  的一次多项式,则挠曲线方程为关于  的五次多项式。依此类推。而构造梁单元只使用了三次Hermite多项式,因此有限元计算的结果是近似值。

为了使得求解过程一般化,将区间  映射至标准区间  ,映射关系为

其中  ,记

由链式求导法则

结合(1)(4)(5)有

q为0的情况

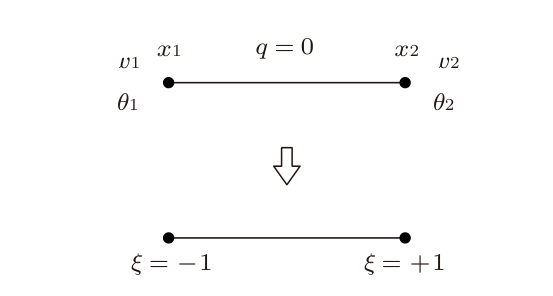

梁在区间  不受分布力作用,即  。将区间  映射到区间  ,如图1所示。在区间  ,挠度  是关于  的三次多项式,在区间  ,挠度  是关于  的三次多项式。记区间  两个节点挠度和转角分别为        ,注意到  在节点1和2处的值分别是    ,利用挠度和转角间的微分关系,构造挠度  的Hermite 插值多项式为

其中

 ,便可由(8)得到中点的挠度,弯矩和剪力。

q为常数的情况

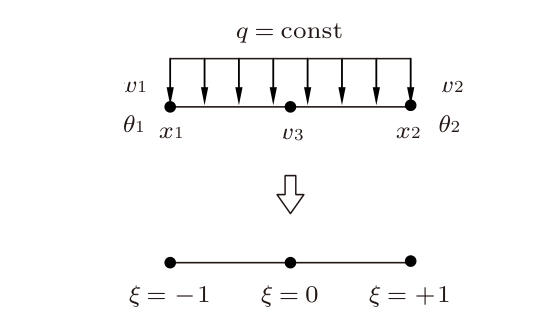

在区间  ,挠度  是关于  的四次多项式,在区间  ,挠度  是关于  的四次多项式。记区间  两个节点挠度和转角分别为        ,以及中间点的挠度  ,注意到  在节点1和2处的值分别是    ,利用挠度和转角间的微分关系,构造挠度  的Hermite 插值多项式为

其中

q为线性分布的情况

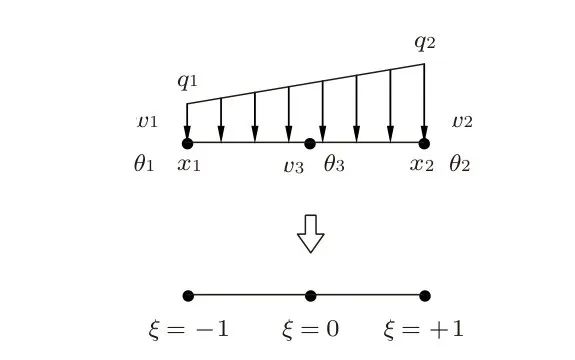

在区间  ,挠度  是关于  的五次多项式,在区间  ,挠度  是关于  的五次多项式。记区间  两个节点挠度和转角分别为        ,以及中间点的挠度  和转角  ,注意到  在节点1、2和3处的值分别是    ,利用挠度和转角间的微分关系,构造挠度  的Hermite 插值多项式为

其中

举例

以长度为1,端部集中力为1的悬臂梁为例,节点位移应该是  ,将梁划分为25个小段,画出弯矩图,剪力图和变形图。

Python代码

  import matplotlib.pyplot as plt
import numpy as np


def main():
    plt.style.use("ggplot")  # 绘图风格
    plt.rcParams['font.sans-serif'] = ['MiSans']    # 这个字体能够支持中英文字符
    plt.rcParams['axes.unicode_minus'] = False      # 正常显示负号

    EI = 1
    l = 1
    d =  np.array( [0,0,-0.333,-0.5] )  # 节点位移
    xi = np.linspace(-1, 1, 25)      # 梁划分为25个小段
    len = np.size(xi)

    # 插值基函数
    N1 = 0.25 *(1-xi)**2 * (2+xi)
    N2 = 0.25 *(1-xi)**2 * (1+xi)
    N3 = 0.25 *(1+xi)**2 * (2-xi)
    N4 = 0.25 *(1+xi)**2 * (xi-1)

    # 插值基函数的二阶导数
    N1_2 = 0.25 * 6 * xi
    N2_2 = 0.25 * (-2+6*xi)
    N3_2 = -0.25 * 6 * xi
    N4_2 = 0.25 *(2+6*xi)

    # 插值基函数的三阶导数
    N1_3 = 0.25 * 6 *np.ones(len)
    N2_3 = 0.25 * 6 *np.ones(len)
    N3_3 = -0.25 * 6 *np.ones(len)
    N4_3 = 0.25 * 6  *np.ones(len)

    v  = N1*d[0] + 0.5*l *N2*d[1] + N3*d[2] + 0.5*l *N4*d[3]
    v_2 = N1_2 *d[0] + 0.5*l *N2_2 *d[1] + N3_2 *d[2] + 0.5*l *N4_2 *d[3]
    v_3 = N1_3*d[0] + 0.5*l *N2_3*d[1] + N3_3*d[2] + 0.5*l *N4_3*d[3]

    m = -(2/l)**2 * EI * v_2
    fs = (2/l)**3 * EI * v_3

    x1 = np.array( xi[0] )
    x2 = np.array( xi[-1] )
    xx = np.hstack( (x1, xi, x2) )


    m1 = np.array( [0] )
    mm = np.hstack( (m1, m, m1) )

    fs1 = np.array( [0] )
    fs2 = np.hstack( (fs1, fs, fs1) )



    fig, (ax0,ax1,ax2) = plt.subplots(nrows=3, ncols=1, sharex=True,
                                    figsize=(12, 6))

    ax0.plot([xi[0],xi[-1]], [0,0])
    ax0.plot(xx, mm)
    ax0.set( title='弯矩图')
    ax0.grid()

    ax1.plot([xi[0],xi[-1]], [0,0])
    ax1.plot(xx, fs2)
    ax1.set( title='剪力图')
    ax1.grid()

    ax2.plot([xi[0],xi[-1]], [0,0])
    ax2.plot(xi, v)
    ax2.set( title='变形图')
    ax2.grid()

    fig.savefig("test.png")
    plt.show()


if __name__ == "__main__":
    main()

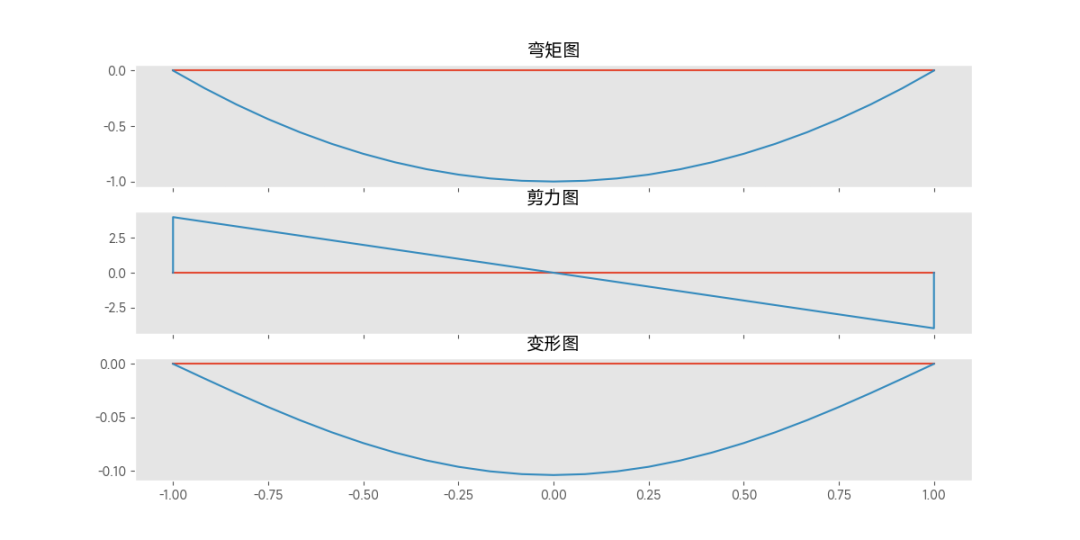

以长度为1,均布荷载为8的简直梁为例,节点位移应该是  ,再将跨中线位移-0.104组成插值位移  。将梁划分为25个小段,画出弯矩图,剪力图和变形图。

  import matplotlib.pyplot as plt
import numpy as np


def main():
    plt.style.use("ggplot")   # 绘图风格
    plt.rcParams['font.sans-serif'] = ['MiSans']    # 这个字体能够支持中英文字符
    plt.rcParams['axes.unicode_minus'] = False      # 正常显示负号

    EI = 1
    l = 1
    d =  np.array( [0,-0.333, 0, 0.333, -0.104] )  # 插值位移
    xi = np.linspace(-1, 1, 25)      # 梁划分为25个小段


    # 插值基函数
    N1 = -0.25 * (xi-1)**2 * (2*xi**2 + 3*xi)
    N2 = -0.25 *(xi-1)**2 * (xi**2 + xi)
    N3 = -0.25 *(1+xi)**2 * (2*xi**2 - 3*xi)
    N4 = 0.25 *(1+xi)**2 * (xi**2 - xi)
    N5 = (xi-1)**2 * (1+xi)**2

    # 插值基函数的二阶导数
    N1_2 = -0.25 * (24*xi**2 -6*xi -8)
    N2_2 = -0.25 * (12*xi**2 -6*xi -2)
    N3_2 = -0.25 * (24*xi**2 +6*xi -8)
    N4_2 = 0.25  * (12*xi**2 +6*xi -2)
    N5_2 = 12*xi**2 - 4

    # 插值基函数的三阶导数
    N1_3 = -0.25 * (48*xi -6)
    N2_3 = -0.25 * (24*xi -6)
    N3_3 = -0.25 * (48*xi +6)
    N4_3 = 0.25 * (24*xi +6)
    N5_3 = 24*xi

    v  = N1*d[0] + 0.5*l *N2*d[1] + N3*d[2] + 0.5*l *N4*d[3] +N5*d[4]
    v_2 = N1_2 *d[0] + 0.5*l *N2_2 *d[1] + N3_2 *d[2] + 0.5*l *N4_2 *d[3]+N5_2 *d[4]
    v_3 = N1_3*d[0] + 0.5*l *N2_3*d[1] + N3_3*d[2] + 0.5*l *N4_3*d[3] +N5_3*d[4]

    m = -(2/l)**2 * EI * v_2
    fs = (2/l)**3 * EI * v_3
    print(m)

    x1 = np.array( xi[0] )
    x2 = np.array( xi[-1] )
    xx = np.hstack( (x1, xi, x2) )


    m1 = np.array( [0] )
    mm = np.hstack( (m1, m, m1) )

    fs1 = np.array( [0] )
    fs2 = np.hstack( (fs1, fs, fs1) )



    fig, (ax0,ax1,ax2) = plt.subplots(nrows=3, ncols=1, sharex=True,
                                    figsize=(12, 6))

    ax0.plot([xi[0],xi[-1]], [0,0])
    ax0.plot(xx, mm)
    ax0.set( title='弯矩图')
    ax0.grid()

    ax1.plot([xi[0],xi[-1]], [0,0])
    ax1.plot(xx, fs2)
    ax1.set( title='剪力图')
    ax1.grid()

    ax2.plot([xi[0],xi[-1]], [0,0])
    ax2.plot(xi, v)
    ax2.set( title='变形图')
    ax2.grid()

    fig.savefig("test1.png",dpi=600)
    plt.show()


if __name__ == "__main__":
    main()

来源:数值分析与有限元编程

pythonUM
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-04-10
最近编辑:21天前
太白金星
本科 慢慢来
获赞 12粉丝 23文章 338课程 0
点赞
收藏
作者推荐

力学概念| 钢筋弯折后截面的残余应力

残余应力是指在没有外力作用的情况下,物体内部仍然存在的应力;它是由于物体在制造、加工、热处理等过程中,受到不均匀的温度变化、塑性变形等因素的影响而产生的。例如,在焊接过程中,焊缝附近的金属会因为高温而膨胀,冷却后又收缩,这就会导致焊缝周围产生残余应力。 ▲图1 如图1所示,钢筋弯折以后,发生塑性变形。现以一根直径为20mm的HRB335钢筋为例,计算弯折90度后弯折处的残余应力。《混凝土结构设计规范》中对弯折处的几何尺寸以及材料参数做了规定,如图2和图3所示 ▲图2 ▲图3 此时,曲率半径 弯曲至90度时,截面的应变分布如图4所示 ▲图4 其中 ▲图5由图5可知, 根据图4中的几何关系 解得 。由于该数值很小,可认为已经处于完全塑性阶段。 ▲图6截面的应力分布如图6所示,则钢筋弯折所需要的力矩为 其中 代入得 。卸载时相当于反向加载 ,弯折截面的应力分布如图7所示 ▲图7其中 其中 图6与图7的应力分布叠加,得截面的残余应力分布 ▲图8来源:数值分析与有限元编程
